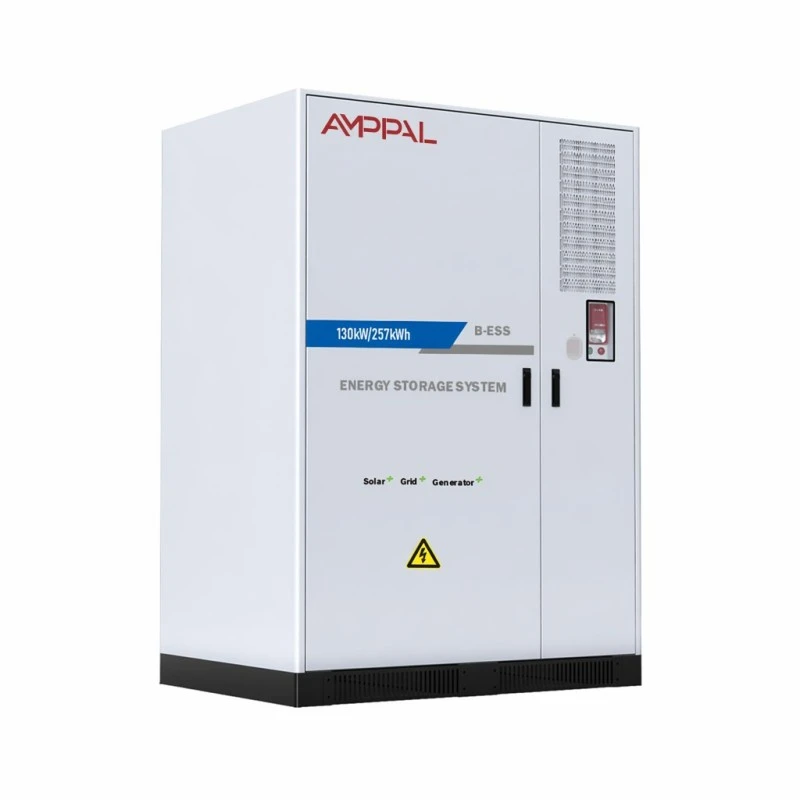

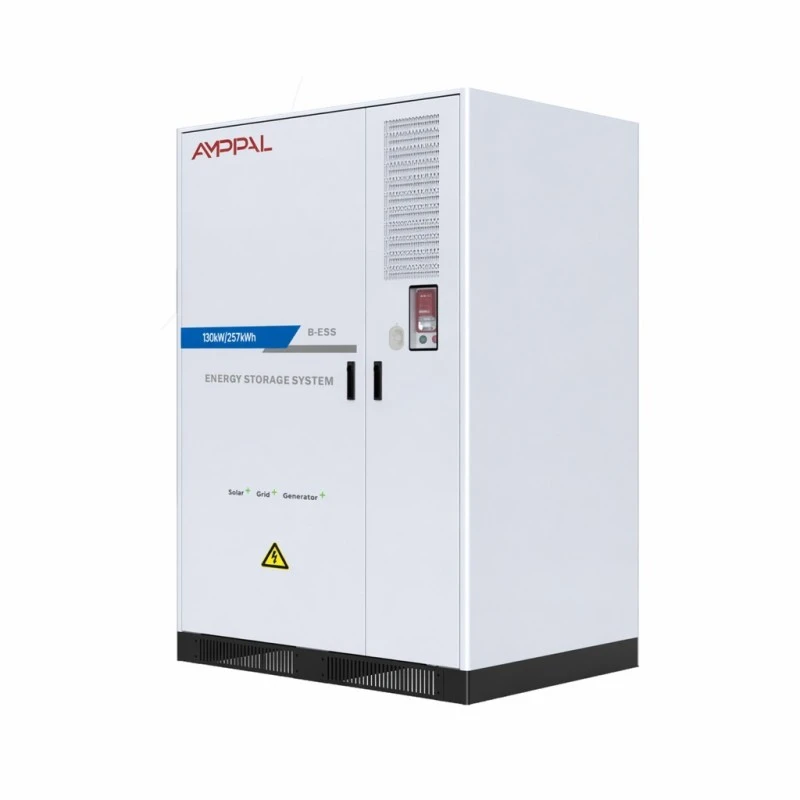

Sistema de armazenamento de energia de bateria industrial de 130kW para gerenciamento de energia de fábrica

Para que serve este sistema

A maioria das contas de eletricidade comerciais acarreta duas cobranças distintas: a energia que você consome e uma cobrança de demanda definida pela meia hora de consumo mais alta no período de cobrança. Uma tarde ruim em julho pode definir a cobrança de demanda para o mês inteiro. Esse é o problema que este sistema de armazenamento de energia de bateria industrial de 130 kW para gerenciamento de energia de fábrica foi criado para resolver.

O gabinete AF 130kW/257kWh carrega quando as tarifas são baixas ou seu painel solar está produzindo excedente e, em seguida, descarrega no edifício quando a carga se aproxima do limite de demanda. A 0,5°C, ele pode fornecer 130 kW por aproximadamente duas horas – tempo suficiente para cobrir um período de pico industrial típico.

Funciona dentro e fora da rede, portanto, o mesmo ativo também cobre você durante uma interrupção. Para locais onde um corte de energia interrompe a produção, essa segunda função muitas vezes justifica a compra por si só.

Escolhas de especificações que afetam o retorno

Células LFP 3,2V/314Ah em uma string 1P256S: células de grande formato significam menos conexões, e menos conexões significam menos pontos de falha ao longo de uma vida útil de oito anos.

>8.000 ciclos a 0,5°C e 25°C com 80% de retenção de energia: um ciclo por dia de trabalho que representa mais de vinte anos de vida nominal, portanto a ciclagem raramente é o fator limitante.

THDi abaixo de 3% na potência nominal: os demais equipamentos do seu prédio não pagam multa por harmônicas por hospedar a bateria.

Fator de potência ajustável em toda a faixa de -1 a 1, o que permite que o sistema corrija o fator de potência do local enquanto ele está ocioso, em vez de permanecer como um ativo morto.

Dupla proteção contra incêndio — aerossol mais perfluorohexanona — tanto no nível do PACK quanto no gabinete. As seguradoras pedem cada vez mais a supressão em duas fases nas instalações comerciais.

Ar condicionado inteligente em vez de resfriamento passivo: a temperatura da célula permanece uniforme em toda a cadeia, que é o que realmente determina se você atinge 8.000 ciclos.

Especificações Técnicas

Sites onde os números funcionam

Fábricas com partidas pesadas de motores: as taxas de demanda impulsionadas por picos curtos são o caso mais claro de retorno para o armazenamento.

Edifícios comerciais com alta carga de HVAC à tarde: carga durante a noite com tarifa barata, descarga durante o pico de resfriamento.

Locais com limites existentes de energia solar e de exportação nos telhados: armazenar a geração excedente em vez de reduzi-la ou exportá-la a baixas taxas de alimentação.

Instalações com backup a diesel: o EMS coordena a energia fotovoltaica, a bateria e o gerador, reduzindo as horas de funcionamento do gerador e o gasto de combustível.

Depósitos de carregamento de veículos elétricos: protegem a conexão à rede para que um banco de carregadores não force uma atualização dispendiosa do fornecimento.

Como o Peak Shaving realmente funciona

O EMS monitora continuamente o medidor do local. Você define um limite de demanda – normalmente logo abaixo da capacidade contratada – e o sistema descarrega sempre que a carga medida cruzaria esse limite. A resposta é rápida o suficiente para capturar partidas do motor e picos curtos semelhantes.

A recarga é programada e não oportunista. O controlador analisa o seu calendário tarifário e recarrega a bateria fora dos horários de pico ou antes, se o painel fotovoltaico estiver gerando mais do que o edifício consome.

No modo fora da rede, o STS opcional transfere o local para alimentação por bateria quando a rede falha. A capacidade padrão é de 240 a 500 kW, com unidades maiores disponíveis, e a transferência é rápida o suficiente para que os equipamentos de TI e os sistemas de controle permaneçam ativos em vez de serem reinicializados.

Engenharia e Certificação de Segurança

As baterias são certificadas pela CE e RoHS; o sistema completo traz documentação UN38.3 e MSDS para envio e aprovação do local.

Supressão de incêndio em dois estágios: o aerossol atua no nível da embalagem, enquanto a perfluorohexanona protege o volume do gabinete, abordando as duas escalas de falha diferentes.

Gabinete IP54 com compartimento elétrico separado do compartimento da bateria, para que um evento térmico em um não se propague através do outro.

Cada pacote é classificado em capacidade e em resistência interna antes da montagem. Células incompatíveis em uma sequência da série 256 são a causa clássica da perda prematura de capacidade.

Os testes de isolamento e dielétrico são realizados em 100% dos sistemas montados, com resultados registrados em relação ao número de série.

O envelope operacional é verificado entre 0°C e +50°C e até 95% de umidade sem condensação.

Sequência de construção em nossa fábrica em Yueqing

1. Ingestão de células – cada lote é amostrado quanto à capacidade e resistência interna em relação aos valores declarados pelo fornecedor.

2. Classificação e correspondência de células — as células são classificadas de modo que cada string seja construída a partir de uma faixa estreita de desempenho.

3. Montagem do PACK – soldagem de barramentos, fiação BMS e teste de isolamento em nível de pacote.

4. Fabricação de gabinetes - chapas metálicas cortadas, formadas e soldadas, depois pré-tratadas e revestidas com pó.

5. Integração — pacotes, PCS, ar condicionado, supressão de incêndio e EMS instalados e conectados ao gabinete.

6. Teste de comissionamento — carga e descarga completa a 0,5°C com registro de temperatura e tensão no nível da célula.

7. Simulação de rede – transferência dentro e fora da rede verificada em relação a uma fonte CA programável.

8. Embalagem – gabinete preso a um palete reforçado, indicadores de choque instalados e, em seguida, embalado para frete marítimo.

130kW/257kWh é o tamanho certo?

O dimensionamento segue o seu perfil de carga, não a sua área de construção. Extraia doze meses de dados de medição de meia hora e observe a forma de seus picos: a que altura acima da linha de base e por quanto tempo. Um sistema de 130kW/257kWh cobre picos de até 130kW com duração de até duas horas.

Se seus picos forem mais curtos, porém mais altos — digamos 250 kW por vinte minutos — você precisará de mais potência e menos energia, e uma configuração diferente é mais adequada. Se funcionarem o dia todo, esse sistema descarregará mais cedo e deixará você exposto à tarde.

Seja honesto sobre a tarifa também. Quando as taxas de procura são baixas ou inexistentes, a redução do pico por si só raramente compensa num período razoável. Nesse caso, o business case tem que vir do valor de backup ou do autoconsumo solar, e preferimos estabelecer isso antes de você se comprometer.

O que comparar com outros fornecedores

Solicite um ciclo de vida a 0,5°C com o limite de retenção indicado. Um valor de ciclo sem temperatura, taxa e porcentagem de retenção não tem sentido.

Pergunte qual proteção contra incêndio está incluída no pacote e não apenas no gabinete. Muitas citações cobrem apenas uma.

Pergunte se a eficiência declarada é de ida e volta no nível do sistema ou apenas no lado DC. O nosso é um máximo de 88% a 0,5°C, medido em todo o sistema.

Pergunte sobre a integração do EMS com inversores e geradores fotovoltaicos existentes – a modernização posterior de um EMS incompatível custa mais do que o próprio controlador.

Condições comerciais: produção de 25 a 35 dias úteis para configurações padrão, garantia de 5 anos, com cobertura estendida disponível mediante pedido.

Envio de um gabinete de 2.800 kg

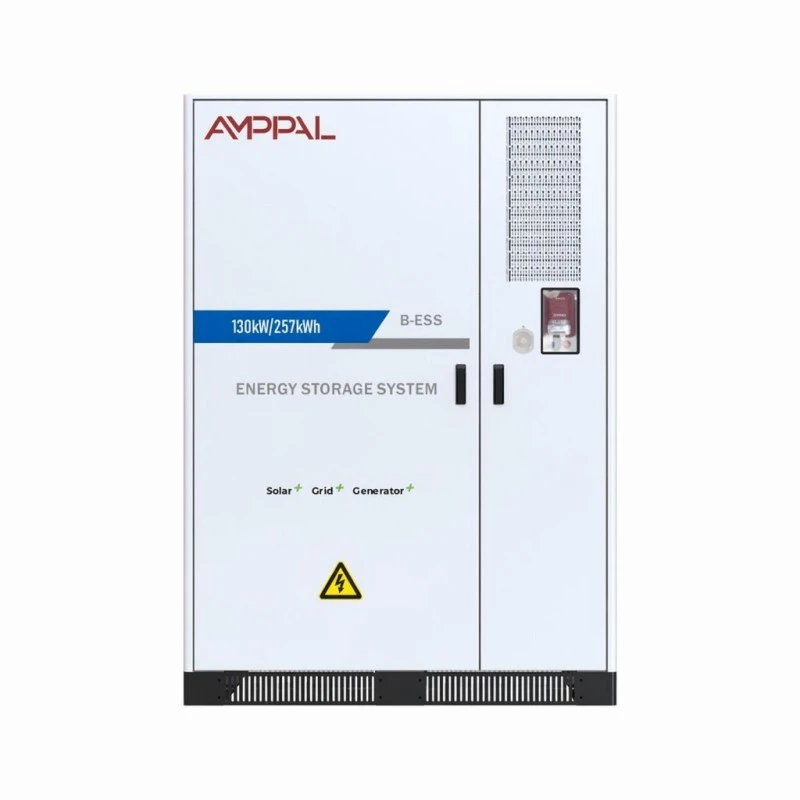

O gabinete mede 1.550 × 1.268,5 × 2.185 mm e pesa 2.800 kg, por isso é enviado como uma unidade única em um palete com estrutura de aço reforçado com pontos de elevação acessíveis para uma empilhadeira ou guindaste.

Dois armários cabem em um contêiner de 20 pés; cinco a seis cabem em um cubo de 12 metros de altura, dependendo do suporte. As baterias são classificadas como mercadorias perigosas UN3480 para frete marítimo – nós cuidamos da declaração, e o relatório de teste UN38.3 e a MSDS são enviados com a documentação.

Os termos são FOB Ningbo ou Shanghai, com CIF disponível. O frete aéreo não é prático com esse peso e classificação. Reserve tempo adicional para reserva de mercadorias perigosas, o que normalmente acrescenta uma semana ao cronograma de navegação em comparação com a carga geral.

Garantia e serviço de longo prazo

Garantia de cinco anos cobrindo baterias, PCS, EMS, gerenciamento térmico e supressão de incêndio como um sistema completo.

Monitoramento remoto via CAN, Ethernet ou RS485, com 4G opcional. Podemos ler dados no nível da célula e identificar um módulo fraco antes que afete a capacidade do sistema.

Visita de serviço anual recomendada: substituição do filtro de ar, inspeção de supressão de incêndio, verificação de torque terminal e verificação de capacidade.

Os pacotes de reposição são mantidos em estoque e enviados dentro de 5 a 7 dias úteis; um único pacote com falha pode ser trocado sem colocar todo o gabinete off-line.

A garantia estendida para oito ou dez anos está disponível no momento do pedido, com preço de acordo com seu perfil de ciclismo esperado.

Erros de instalação e operação

Errado: colocar o gabinete contra uma parede sem espaço livre. À direita: siga as folgas de ventilação do manual. Os sistemas refrigerados a ar rejeitam o calor para o ar circundante e precisam de espaço para isso.

Errado: definir o limite de demanda da fatura de um único mês. Certo: use doze meses de dados de intervalo. Os picos sazonais são o que atrapalham os operadores.

Errado: presumir que a bateria cobre todo o local durante uma interrupção. Certo: dimensione seu circuito de carga crítica deliberadamente. 130 kW é substancial, mas não é ilimitado.

Errado: pular a troca anual do filtro para economizar custos. À direita: o fluxo de ar restrito aumenta a temperatura da célula e a temperatura elevada é o caminho mais rápido para a perda de capacidade.

Errado: instalar onde existe risco de inundação. Direita: IP54 protege contra poeira e respingos, não contra água parada. Eleve o pedestal se o local tiver histórico de inundações.

O que os operadores relatam

Uma fábrica têxtil em Bursa, na Turquia, encomendou um destes sistemas no início de 2025 para gerir as taxas de procura decorrentes do arranque dos motores do tear. O engenheiro elétrico relatou que o pico de demanda caiu cerca de 90 kW no primeiro mês completo de faturamento e observou que o EMS levou algumas semanas para ajustes antes que o limite fosse definido corretamente para seu padrão de carga.

Um operador de armazenamento refrigerado em Nairóbi comprou o sistema principalmente para backup, e não para reduzir os picos. O feedback deles foi prático: interrupções na rede que antes significavam a partida de um gerador em minutos agora passam despercebidas, embora eles tenham nos pedido para ajustar o limite de alarme de SOC baixo para cima após uma interrupção longa.

Um proprietário comercial no Cazaquistão que administra dois gabinetes em um complexo de escritórios comentou sobre o ruído do ar condicionado – audível em um estacionamento adjacente, que eles não haviam previsto. Fornecemos um layout de tela acústica recomendado em vez de modificar a unidade.

Perguntas frequentes

P: Por quanto tempo ele pode fornecer 130kW?

R: Cerca de duas horas após carga total a 0,5°C, fornecendo 257 kWh utilizáveis ​​na profundidade de descarga indicada.

P: Funciona sem a grade?

R: Sim, no modo off-grid com o STS opcional. A capacidade de transferência padrão é de 240-500kW; maior é customizável.

P: Qual é a eficiência real de ida e volta?

R: Máximo de 88% a 0,5°C medido no nível do sistema, incluindo conversão e cargas auxiliares.

P: Ele pode carregar diretamente da energia solar?

R: Sim, através do EMS, que coordena energia fotovoltaica, bateria, rede e gerador.

P: Quanto tempo durarão as baterias?

R: Mais de 8.000 ciclos a 0,5°C e 25°C com pelo menos 80% de retenção. Temperaturas ambientes mais altas encurtam isso.

P: Quais certificações ele possui?

R: CE e RoHS em nível de embalagem, UN38.3 e MSDS para o equipamento completo.

P: De que manutenção ele precisa?

A: Troca anual do filtro, verificação de supressão de incêndio, verificação de torque e teste de capacidade. Aproximadamente meio dia por gabinete.

P: Qual é o prazo de entrega?

A: 25-35 dias úteis para configurações padrão; integração EMS personalizada ou tensões não padrão demoram mais.
