Carregadores CA montados na parede de alto desempenho para carregamento de veículos elétricos

A adoção de veículos elétricos ultrapassou muito a fase de adoção inicial e, com isso, a procura por carregamento diário fiável aumentou acentuadamente. Entre as opções mais práticas e amplamente utilizadas estãoCarregadores AC montados na parede. Esses dispositivos são fixados em uma parede ou em um pedestal especialmente construído, fornecendo corrente alternada ao carregador de bordo do veículo de maneira segura, controlada e inteligente. Para proprietários de residências, locais de trabalho, prédios de apartamentos e depósitos de frotas, um carregador CA montado na parede representa uma atualização significativa de um cabo de carregamento portátil porque oferece carregamento mais rápido, melhor proteção e gerenciamento conveniente de cabos.

Por que escolher um carregador CA montado na parede

Um carregador CA montado na parede não é apenas uma conveniência. É uma instalação elétrica permanente que pode ser otimizada para o seu veículo específico, os seus padrões de condução e a sua capacidade elétrica disponível. As unidades EVSE portáteis são limitadas pela ficha que utilizam e muitas vezes carregam em correntes mais baixas, enquanto uma unidade de parede instalada corretamente pode fornecer até 22 kW, dependendo do modelo. Além disso, as unidades montadas na parede estão sempre prontas, montadas num local fixo e muitas vezes incluem funções inteligentes, como carregamento programado, monitorização de energia e equilíbrio de carga. A AMPPAL investiu pesadamente nesta categoria para oferecer aos usuários um equilíbrio entre desempenho, durabilidade e facilidade de uso.

Como esses carregadores são montados, eles eliminam a confusão de cabos no chão e reduzem o risco de tropeços. Eles também protegem o plugue de carregamento e os componentes eletrônicos contra danos acidentais, intempéries e uso não autorizado. Para residências com mais de um VE ou para pequenas áreas de estacionamento comercial, um carregador CA montado na parede é a base de uma rotina de carregamento eficiente.

Linha de produtos de carregadores CA montados na parede AMPPAL

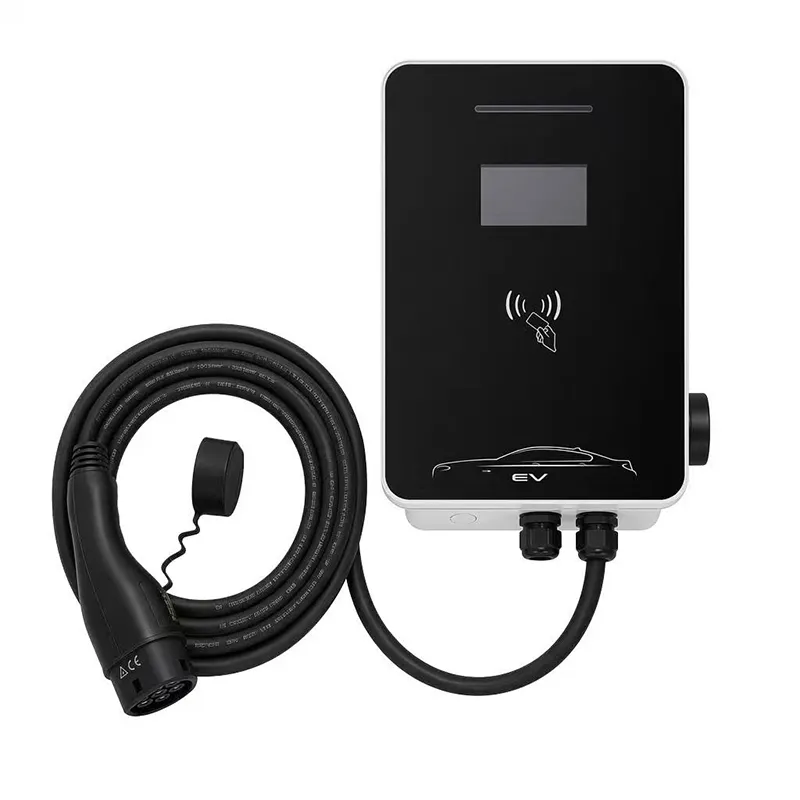

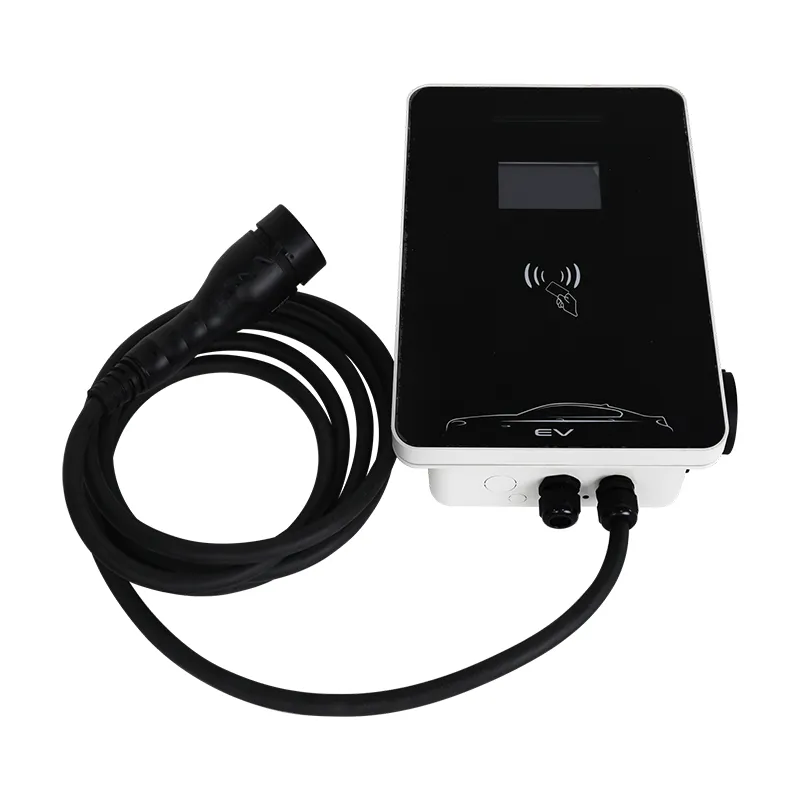

A AMPPAL oferece atualmente três modelos principais de carregadores CA montados na parede para cobrir diferentes requisitos de energia e cenários de instalação. O AMPPAL HomeCharge 7 foi projetado para uso residencial com alimentação monofásica. O AMPPAL ProCharge 11 suporta instalações monofásicas e trifásicas, tornando-o uma opção flexível para residências e locais comerciais leves. O AMPPAL CommercialCharge 22 é uma unidade trifásica destinada a locais onde é necessária uma carga CA mais rápida, como locais de trabalho, frotas e áreas de estacionamento público. Todos os modelos compartilham a mesma plataforma central de segurança, linguagem de design de gabinete e recursos de conectividade inteligente.

Especificações técnicas detalhadas

Todos os carregadores CA montados na parede AMPPAL são projetados para atender à IEC 61851-1 e aos regulamentos de fiação nacionais relevantes. O tipo exato de conector e o comprimento do cabo podem ser selecionados no momento do pedido para corresponder ao veículo e ao local de instalação.

Principais recursos dos carregadores CA montados na parede AMPPAL

• Balanceamento de carga dinâmico:O carregador monitoriza a carga total da casa ou da instalação e reduz automaticamente a corrente de carga para evitar o disparo do disjuntor principal.
• Agendamento inteligente:Os usuários podem configurar o carregamento para começar fora dos horários de pico de eletricidade por meio do aplicativo AMPPAL, reduzindo os custos de energia sem interromper as rotinas diárias.
• Autenticação RFID e de aplicativos:O acesso pode ser restrito a usuários autorizados, tornando a unidade adequada para estacionamentos compartilhados e frotas comerciais.
• Gerenciamento integrado de cabos:O gabinete inclui um estojo de acoplamento e um suporte de cabo, mantendo o conector limpo e afastado do solo.
• Conjunto de proteção avançada:Sobrecorrente, sobretensão, subtensão, falha à terra, surto e detecção de falha PEN são padrão em todos os modelos.
• Medição de alta precisão:Os medidores de energia integrados permitem o rastreamento preciso do consumo de eletricidade para orçamento doméstico ou cobrança em ambientes comerciais.
• Conformidade com OCPP:Os modelos comerciais suportam o Open Charge Point Protocol 1.6J, permitindo a integração com plataformas de gestão de carregamento de terceiros.
• Design pronto para o futuro:As atualizações de firmware over-the-air mantêm o carregador compatível com novos veículos e padrões de redes inteligentes em evolução.

Compreendendo a potência e a velocidade de carregamento

A velocidade de carregamento de um carregador CA montado na parede é determinada por três variáveis: a potência de saída do carregador, a capacidade máxima de carregamento CA do carregador de bordo do veículo e a alimentação disponível do painel elétrico. Um carregador de 7,2 kW em um circuito monofásico de 230 V consome 32 A e normalmente adiciona entre 30 e 40 quilômetros de alcance por hora. Um carregador de 11 kW com alimentação trifásica de 16A adiciona cerca de 50 a 60 quilômetros por hora. Um carregador de 22 kW usando 32A trifásico pode adicionar até 120 quilômetros por hora, desde que o carregador de bordo do veículo suporte esse nível. Muitos veículos elétricos limitam o carregamento CA a 7,2 kW ou 11 kW, portanto a taxa real pode ser menor mesmo se o carregador tiver uma classificação superior. A AMPPAL recomenda adequar o carregador ao veículo e à instalação elétrica para evitar pagar por capacidade não utilizada.

Para a maioria dos carregamentos noturnos, um carregador CA montado na parede de 7,2 kW ou 11 kW é suficiente. Uma unidade de 22 kW faz mais sentido em ambientes comerciais onde os veículos podem ficar estacionados por apenas duas a quatro horas e precisam de uma recarga significativa durante esse período. Como o carregamento CA depende do carregador integrado do veículo, é mais suave para a bateria do que o carregamento rápido CC frequente, tornando-o a escolha preferida para uso diário.

Considerações sobre instalação e montagem

Um carregador CA montado na parede deve ser instalado por um eletricista qualificado de acordo com os códigos locais e as instruções do fabricante. O processo de instalação padrão inclui a montagem da placa traseira em uma parede sólida, conectando o cabo de alimentação a um disjuntor dedicado e configurando o limite de corrente e as configurações de proteção. O carregador deve ser posicionado próximo ao local onde o veículo está estacionado, mas a corrente nominal do cabo e a distância do quadro de distribuição devem ser consideradas para reduzir a queda de tensão. Para circuitos com comprimento superior a 20 metros, pode ser necessário um tamanho de condutor maior.

Os carregadores CA montados na parede AMPPAL são fornecidos com um modelo de montagem, um suporte de parede e todo o hardware necessário. O gabinete abre pela frente para a fiação, o que simplifica a instalação e a manutenção. Para instalações externas, o eletricista deve usar prensa-cabos apropriados à prova de intempéries e garantir que a unidade seja montada a uma altura que mantenha o conector e o cabo livres de água parada. Todos os modelos incluem uma chave rotativa ou configuração de corrente baseada em aplicativo para combinar o carregador com a capacidade de circuito disponível.

Segurança e Conformidade

A segurança é a base de todo carregador AC montado na parede AMPPAL. O gabinete IP65 protege contra poeira e jatos de água de qualquer direção, enquanto a classificação de impacto IK10 significa que a unidade pode suportar um impacto mecânico significativo sem comprometer a segurança interna. Os componentes eletrônicos de carregamento são isolados do gabinete e todas as partes energizadas são cobertas por uma blindagem isolante retardante de chamas. Os carregadores monitorizam continuamente a ligação entre o veículo e a unidade de parede. Se o sinal piloto de controle for interrompido, o carregamento será interrompido imediatamente. A detecção de corrente residual integrada adiciona uma camada de proteção além do RCD externo, reduzindo o risco de choque elétrico em condições úmidas.

Para instalações onde o sistema de ligação à terra é TN-C-S, as unidades AMPPAL incluem detecção de falhas PEN. Este recurso de segurança desconecta o carregamento se o aterramento de proteção e o condutor neutro estiverem comprometidos, evitando que a carroceria do veículo fique energizada. A proteção contra sobretensão e subtensão protege contra flutuações da rede, e a proteção contra sobretensão ajuda a proteger o carregador contra transientes induzidos por raios. Esses recursos se combinam para tornar os carregadores CA montados na parede AMPPAL adequados para uso interno e externo em ambientes residenciais, comerciais e públicos.

Carregamento inteligente e conectividade

Espera-se que os modernos carregadores CA montados na parede façam mais do que simplesmente fornecer energia. A AMPPAL integrou uma plataforma de carregamento inteligente completa em seu hardware. Cada unidade pode se conectar a uma rede Wi-Fi local ou Ethernet com fio, e a conectividade 4G opcional está disponível para locais sem acesso confiável à Internet. Através do aplicativo móvel AMPPAL, os usuários podem iniciar e interromper uma sessão de carregamento, visualizar o consumo de energia em tempo real, definir um cronograma de carregamento e monitorar o uso cumulativo de energia. O aplicativo também oferece suporte a vários carregadores em uma conta, tornando-o prático para residências com dois EVs ou para proprietários de pequenas empresas que gerenciam várias vagas de estacionamento.

Para aplicações comerciais, a compatibilidade OCPP 1.6J do carregador permite-lhe comunicar com um sistema de gestão central. Isto permite monitorização remota, integração de tarifas, faturação de utilizadores e gestão de carga em vários pontos de carregamento. Como o firmware pode ser atualizado remotamente, a AMPPAL pode adicionar novos recursos e patches de segurança sem exigir uma visita ao local.

Aplicações ideais para carregadores CA montados na parede

Os carregadores CA montados na parede cabem em uma ampla variedade de locais. Numa garagem privada, uma unidade de 7,2 kW ou 11 kW cobre as necessidades de carregamento durante a noite e mantém o cabo de carregamento arrumado. Em uma garagem ou entrada de automóveis, uma unidade externa com acesso RFID evita o uso não autorizado. Num edifício de apartamentos, múltiplas unidades AMPPAL podem ser interligadas com gestão dinâmica de carga para servir os residentes sem sobrecarregar o abastecimento principal do edifício. No local de trabalho, os funcionários podem conectar-se durante o dia e o recurso de agendamento inteligente pode alinhar a cobrança com a geração solar ou tarifas fora do horário de pico. Para depósitos de frotas, os carregadores CA montados na parede proporcionam carregamento noturno econômico para vans de entrega e veículos de serviço, reduzindo a dependência da infraestrutura pública de carregamento rápido CC.

Perguntas frequentes sobre carregadores CA montados na parede

P: O que é um carregador CA montado na parede e como funciona?

R: Um carregador CA montado na parede é uma estação fixa de carregamento de veículos elétricos montada em uma parede ou pedestal. Ele extrai corrente alternada da fonte elétrica do edifício, comunica-se com o veículo através do cabo de carregamento e fornece energia CA com segurança ao carregador integrado do veículo. O carregador integrado então converte a energia CA em corrente contínua para carregar a bateria de alta tensão. Os carregadores AC de parede AMPPAL seguem o padrão piloto de controle IEC 61851, que monitora constantemente a conexão e ajusta a corrente de carga de acordo com a solicitação do veículo e a capacidade do carregador. Este design torna as unidades fixas de parede mais seguras e potentes do que os cabos de carregamento portáteis.

P: Quanto tempo leva para carregar um veículo elétrico com um carregador CA montado na parede?

R: O tempo de carregamento depende da potência do carregador, do carregador integrado do veículo, do tamanho da bateria e do estado atual da carga. Como orientação geral, um carregador de 7,2 kW pode fornecer cerca de 7,2 kWh por hora. Se um veículo tiver uma bateria utilizável de 60 kWh, uma carga completa depois de vazia levaria aproximadamente 8 a 9 horas. Um carregador de 11 kW reduz isso para cerca de 5,5 a 6 horas, e um carregador de 22 kW pode reduzir para menos de 3 horas se o veículo suportar carregamento CA de 22 kW. A maioria dos drivers não carrega vazio, portanto, as sessões reais com um carregador CA montado na parede costumam ser mais curtas. A AMPPAL recomenda dimensionar o carregador com base na taxa máxima de carga CA do veículo e na capacidade elétrica disponível.

P: Um carregador CA montado na parede pode ser instalado no exterior?

R: Sim, todos os carregadores CA montados na parede AMPPAL têm classificação IP65, o que significa que são à prova de poeira e protegidos contra jatos de água de qualquer direção. Eles também têm uma classificação de impacto IK10 e podem operar em temperaturas de -30°C a +50°C. A instalação externa requer uma fonte elétrica dedicada à prova de intempéries, prensa-cabos adequados e uma superfície de montagem adequada. O carregador deve ser posicionado de forma que o conector fique protegido contra água parada direta e o cabo não crie risco de tropeçar. Um eletricista qualificado deverá inspecionar o local e instalar a unidade de acordo com os regulamentos locais.

P: Qual fonte elétrica eu preciso para um carregador CA montado na parede AMPPAL?

R: Um carregador de 7,2 kW geralmente precisa de uma fonte monofásica de 230 V avaliada em 32 A. Um carregador de 11 kW normalmente usa uma fonte trifásica de 400 V a 16 A, embora algumas instalações monofásicas possam ser configuradas para corrente mais baixa. Um carregador de 22 kW requer uma alimentação trifásica de 400 V a 32 A. O painel elétrico deve ter um disjuntor dedicado com a classificação correta e a fiação deve ser dimensionada para suportar a carga contínua. As unidades AMPPAL possuem configurações de corrente ajustáveis, portanto, se a alimentação existente for limitada, o carregador pode ser ajustado para um nível de potência mais baixo para evitar sobrecarregar o painel. O balanceamento de carga dinâmico também pode ser usado para reduzir automaticamente a corrente de carga quando outras cargas domésticas estão altas.

P: Os carregadores CA montados na parede AMPPAL são compatíveis com todos os veículos elétricos?

R: Os carregadores CA montados na parede AMPPAL são compatíveis com todos os veículos elétricos que suportam carregamento CA através de um conector Tipo 2, que é o padrão na Europa e para a maioria dos veículos equipados com CCS em todo o mundo. As versões do conector tipo 1 estão disponíveis para veículos que utilizam o padrão SAE J1772, como alguns modelos mais antigos ou importados. O processo de carregamento é regido por padrões internacionais, portanto, desde que o conector físico corresponda, o carregador e o veículo negociarão automaticamente a corrente e a tensão apropriadas. Se um veículo tiver uma taxa máxima de carregamento CA inferior à saída do carregador, o carregador simplesmente fornecerá a taxa mais baixa.

P: Quais recursos inteligentes os carregadores CA montados na parede AMPPAL incluem?

R: Os carregadores CA montados na parede AMPPAL vêm com Wi-Fi e Ethernet integrados, com conectividade celular 4G opcional. Através da aplicação AMPPAL, os utilizadores podem agendar sessões de carregamento para tirar partido de tarifas de eletricidade mais baixas, monitorizar a energia em tempo real, acompanhar o consumo de energia ao longo do tempo e controlar o acesso através de cartões RFID. Os modelos comerciais suportam OCPP 1.6J, permitindo que sejam integrados a uma plataforma de gerenciamento de cobrança de terceiros para faturamento, diagnóstico remoto e gerenciamento de carga. O firmware do carregador pode ser atualizado remotamente e todas as comunicações são criptografadas para proteger os dados do usuário.

P: Quais proteções de segurança estão integradas em um carregador CA montado na parede AMPPAL?

R: Os carregadores CA montados na parede AMPPAL incluem várias camadas de proteção. A proteção contra sobrecorrente evita que o carregador consuma mais corrente do que o circuito pode suportar. A proteção contra sobretensão e subtensão protege contra anomalias da rede. A detecção de falta à terra e a detecção de corrente residual protegem contra choque elétrico. A proteção contra surtos protege os componentes eletrônicos contra picos de tensão. Os sensores de temperatura reduzem a produção se o carregador superaquecer. Para sistemas de aterramento TN-C-S, a detecção de falha PEN desconecta a carga se o aterramento de proteção e o condutor neutro forem perdidos. O gabinete IP65 adiciona proteção contra poeira e água, e a classificação IK10 protege contra impactos. Esses recursos funcionam juntos para tornar o carregador seguro para uso interno e externo.

P: Posso gerenciar vários carregadores CA montados na parede em um único local?

R: Sim, vários carregadores CA montados na parede AMPPAL podem ser agrupados e gerenciados como uma rede. Numa casa com dois VEs, ambos os carregadores podem ser controlados a partir de uma conta da aplicação AMPPAL. Em ambientes comerciais ou residenciais com várias unidades, o OCPP 1.6J permite que um sistema de gerenciamento central monitore cada unidade, defina diferentes níveis de acesso e execute reinicializações remotas. O gerenciamento de carga em vários carregadores evita que a corrente total exceda o fornecimento disponível no local. Isto é especialmente valioso em prédios de apartamentos, locais de trabalho e depósitos de frotas onde vários veículos podem precisar ser carregados ao mesmo tempo.

P: Qual a diferença entre um carregador CA montado na parede e um carregador rápido CC?

R: Um carregador CA montado na parede fornece corrente alternada ao carregador de bordo do veículo, que a converte em corrente contínua para a bateria. Os carregadores CA normalmente operam em níveis de potência de 3,7 kW a 22 kW, tornando-os adequados para carregamento durante várias horas. Um carregador rápido DC ignora o carregador integrado do veículo e fornece corrente contínua com potência muito maior, geralmente de 50 kW a 350 kW, permitindo uma carga de 80% em 20 a 40 minutos para veículos compatíveis. As unidades CA montadas na parede são significativamente mais baratas para comprar, instalar e operar, e colocam menos pressão sobre a bateria durante carregamentos frequentes. Para uso diário em casa ou no trabalho, um carregador CA montado na parede é quase sempre a escolha mais prática e econômica.

P: Que manutenção é necessária para um carregador CA montado na parede AMPPAL?

R: Os requisitos de manutenção são mínimos. O carregador deve ser inspecionado periodicamente quanto a danos visíveis no cabo, conector e invólucro. Os pinos do conector devem ser mantidos limpos e secos e o cabo deve ser guardado no gancho integrado quando não estiver em uso. O RCD ou RCBO externo no painel elétrico deve ser testado de acordo com os regulamentos locais, geralmente a cada seis meses. A AMPPAL recomenda uma inspeção profissional uma vez por ano para instalações comerciais ou unidades operadas em ambientes agressivos. As atualizações de firmware são entregues remotamente por meio do aplicativo ou da plataforma OCPP, portanto, normalmente, nenhuma manutenção física é necessária.
