Estação de carregamento Smart DC EV de 80kW para shopping centers e estacionamentos

80kW: o número mais ignorado no carregamento de veículos elétricos – e por que funciona

Os compradores discutem cerca de 60 e 120, e a estação de carregamento Smart DC EV AMPPAL 80kW para shopping centers e estacionamentos fica entre eles como um compromisso que ninguém pediu – mas a aritmética diz o contrário. O AF-DC-80-YBO-3/4/5-H fornece 33% mais potência do que uma unidade de 60kW, ao mesmo tempo que exige menos capacidade de alimentação do que uma unidade de 120kW. Para uma estação média, essa é a diferença entre atualizar a entrada de serviço e não atualizá-la.

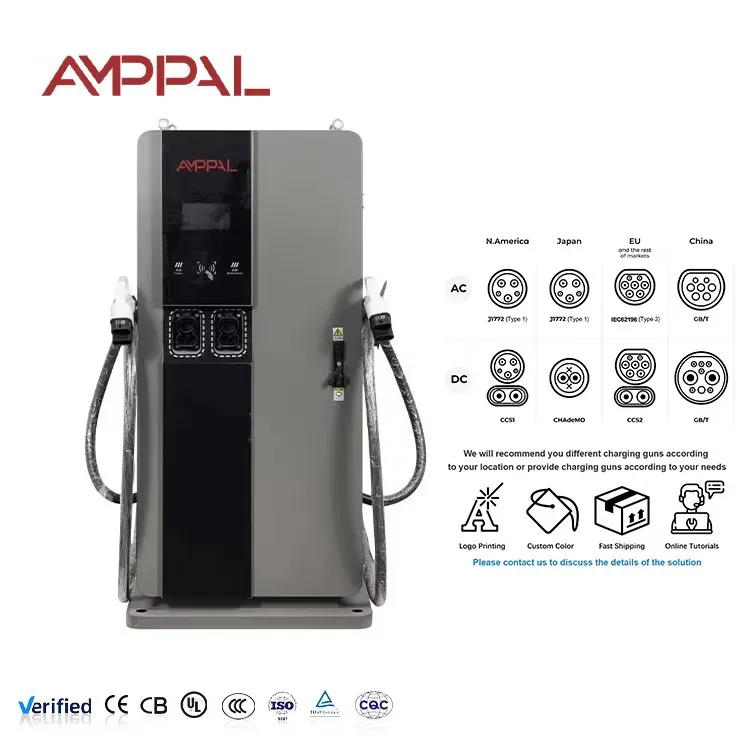

A estação de carregamento Smart DC EV de 80 kW para shopping centers e estacionamentos tem 1.700 mm de altura em uma base de 750 × 550 mm, possui uma tela sensível ao toque de 7 polegadas e cobre cinco padrões de conectores em uma torre compacta. É o mesmo corpo da Série 3 do nosso modelo de 60kW, portanto o bloco e as obras civis são idênticos - apenas o estágio retificador é maior.

A maioria dos sites não precisa do número maior na folha de especificações. Eles precisam do maior número que a fiação já suporta, e esse número geralmente é 80.

É por isso que existe a Série 3 de 80 kW: é a resposta à pergunta “quanta estação posso construir sem reconstruir a sala elétrica”.

O que 80kW oferece que 60kW e 120kW não conseguem

33% mais rendimento do que 60 kW por um preço modesto – o melhor valor em dólares por quilowatt da categoria.

Menor demanda de alimentação do que 120 kW: muitos locais operam 80 kW no serviço existente de 380 V sem troca de transformador.

Tempos de sessão adequados ao varejo: 20 a 40 minutos para a maioria dos veículos elétricos de passageiros, tempo suficiente para uma parada para café, curto o suficiente para rotatividade.

O mesmo tamanho compacto da Série 3 de 60 kW, para que o desenho do bloco e o trabalho civil permaneçam idênticos.

Uma torre, cinco conectores: CCS1, CCS2, CHAdeMO, GB/T e NACS do mesmo SKU.

A eficiência máxima de 95% mantém as perdas baixas mesmo quando a unidade não é levada ao seu limite.

Especificações Técnicas

Especificação de fábrica do AF-DC-80-YBO-3/4/5-H exatamente como enviado.

Estações onde 80kW é o meio-termo racional

Estacionamentos de varejo de médio porte com 30 a 60 vagas: 80 kW por barraca equilibra a produção em relação ao orçamento elétrico do proprietário.

Supermercados e lojas: os motoristas chegam com 20 a 60% de carga e precisam de recarga, não de tanque cheio.

Centros de táxi e de transporte de passageiros: sessões curtas de permanência interrompem as barracas sem o custo da rede de unidades com mais de 120 kW.

Pequenas frotas de vans e hatchbacks: 80kW cobrem carregamento por turnos em uma alimentação de 380V.

Locais de combustível de franquia: 80kW se encaixam na potência existente do dossel, onde 120kW forçariam uma atualização do serviço.

Dentro do fluxo de energia: 80kW em alimentação de 380V

A unidade retifica AC380V trifásico e converte-o para 200-1000VDC, correspondendo à solicitação do veículo através do handshake CCS, CHAdeMO, GB/T ou NACS. A classificação de 80 kW é contínua, não um pico de marketing – a máquina a mantém durante a sessão, em vez de aumentar brevemente e diminuir a velocidade.

A matemática do alimentador é onde 80kW vence. A 380 V, a saída total consome cerca de 120 A por fase antes das perdas e da margem, que muitos serviços comerciais existentes já oferecem. Um plano de 120 kW aumenta essa corrente cerca de metade e muitas vezes prejudica o serviço.

Relatórios OCPP 1.6/2.0, diagnóstico remoto e firmware over-the-air executados em Ethernet, WiFi ou 4G, para que a unidade se junte ao mesmo back-end que o resto da sua rede. As operadoras normalmente definem um limite de sessão no portal para evitar que o ativo de 80 kW seja bloqueado por um único carro com carregamento lento.

Certificação e evidências de teste de carga para a classificação de 80kW

A aprovação de tipo abrange CE e TUV em nível de unidade; liberamos relatórios UL e CB para clientes que montam um arquivo de exportação.

Os testes de resistência a plena carga a 80kW verificam a classificação contínua, e não apenas uma pequena explosão na bancada de testes.

Pulverização salina de 96 horas no recinto para locais à beira de estradas e costeiros, onde torres compactas ficam mais próximas da zona de respingo do que suas primas maiores.

Burn-in de produção de 48 horas com registros de eficiência vinculados a cada número de série.

A inspeção da câmera térmica durante o teste de carga detecta pontos quentes na pilha de módulos antes do envio.

Os próprios módulos de potência são qualificados de -30°C a +55°C. Publicamos o gabinete entre -25°C e +50°C porque o gabinete, e não o módulo, define o limite.

Como uma unidade compacta de 80 kW se move em nossa fábrica

Passo 1. A caixa com 750 mm de largura é cortada a laser e soldada por robô nas linhas FANUC.

Passo 2. Os painéis são formados em dobradeiras TRUMPF e revestidos a pó internamente.

Etapa 3. O compartimento do módulo recebe o conjunto de retificador de classificação mais alta para 80kW, e não um conjunto de 60kW ajustado além do ponto de projeto.

Passo 4. A fiação de entrada, os contatores e a proteção contra surtos são montados na linha CA com terminações controladas por torque.

Passo 5. A IHM, o controlador e as placas de comunicação são instalados na linha CC.

Etapa 6. O teste de carga a 80 kW registra a eficiência, o fator de potência e o aumento de temperatura por unidade.

Etapa 7. Sessões de ciclos de burn-in de 48 horas em toda a faixa de potência.

Passo 8. Inspeção final e embalagem; as remessas acumuladas ultrapassaram um milhão de unidades em 2024.

Escolhendo 80 kW em vez de 60 kW ou 120 kW: a matemática honesta

Escolha 80 kW quando você tiver um local médio, um serviço de 380 V existente com algum espaço livre e um mix de veículos que precise de sessões de 20 a 40 minutos. É a menor classificação que faz com que uma estação de varejo pareça rápida, e a maior que normalmente evita uma atualização na entrada de serviço.

Fique com 60kW se cada sessão for noturna ou cobrada no depósito e a velocidade não for um ponto de venda; as economias são reais. Aumente para 120 kW ou mais se você administrar um local de corredor onde os motoristas esperam uma recarga de 15 a 30 minutos e pagarão pelo custo do alimentador.

Seja honesto sobre o crescimento: se o site duplicar o seu tráfego dentro de dois anos, compre agora a capacidade do alimentador para a unidade maior, mesmo que o carregador comece a funcionar com 80kW. Trocar um carregador mais tarde é um dia de trabalho; atualizar um alimentador enterrado é um projeto de construção.

Mais um caso a evitar: uma única unidade de 80 kW anunciada como um “hub de alta potência” irá decepcionar os motoristas que esperavam mais de 150 kW na fila. Dê um nome honesto à estação e a unidade ganhará seu sustento.

O que o acordo de 80 kW da AMPPAL traz para uma estação de médio porte

Preços direto da fábrica com certificados CE, TUV, UL e CB no pacote de cotação.

Entrega em 15 a 20 dias úteis após aprovação do desenho; MOQ de um contêiner.

Marca OEM/ODM, linguagem HMI personalizada e combinação de conectores por mercado, tudo definido na fase de aprovação do desenho.

Suporte a cinco conectores de um SKU, o que reduz o risco de estoque para distribuidores que cobrem vários países.

Uma garantia de 2 anos com módulos enviados em até 5 dias úteis.

Envio, embalagem e entrega da unidade de 80kW

A torre é enviada na vertical em uma caixa com estrutura de aço de aproximadamente 1850 × 750 × 700 mm. O cabo e o conector viajam em uma caixa de acessórios acolchoada e a base da caixa possui compartimentos para garfos para porta-paletes padrão.

Caixas estreitas são carregadas sem desperdício em contêineres de 40 pés de altura, e o plano de carregamento sai com a cotação para que os despachantes possam cotar o trecho exato do transporte. Para testes únicos, o envio LCL é organizado sem equipamento especial.

O preço é FOB Ningbo ou CIF se você quiser que organizemos a viagem. O conjunto de documentos – fatura, romaneio, conhecimento de embarque, certificado de origem e relatórios de testes – é emitido em até três dias úteis após o carregamento.

Estrutura de suporte por trás do modelo compacto de 80kW

Garantia padrão de 2 anos para a unidade completa.

Módulos retificadores sobressalentes e placas IHM enviados em até 5 dias úteis.

Diagnóstico remoto de OCPP e atualizações de firmware sem fio.

Conselhos sobre perfil de carga: ajudamos você a definir limites de sessão e horários de uso para o alimentador de 380V.

Uma lista de verificação de manutenção trimestral cobrindo filtros, ventiladores e torque dos terminais.

Cinco suposições erradas sobre o carregamento de 80 kW

Errado: presumindo que 80kW precisa do mesmo alimentador que 120kW. Certo: em 380V, 80kW consome cerca de 120A por fase antes da margem – verifique seu serviço, ele já pode dar conta.

Errado: comprar 60kW porque fica mais barato quando o local já tem espaço para 80kW. Certo: a variação do preço é pequena e o ganho de rendimento é de 33%.

Errado: não definir limite de sessão e deixar um veículo parado. Certo: configure taxas de inatividade e limites de sessão no back-end do OCPP.

Errado: colocar a unidade em um canto com entradas bloqueadas para economizar espaço. Certo: mantenha a orientação do manual para que a curva de resfriamento se mantenha na potência nominal.

Errado: presumir que 80kW carrega todos os carros com 80kW. Certo: a solicitação do próprio veículo decide; 80kW é o teto, não a garantia.

Feedback real dos proprietários de estações de 80kW

Uma operadora regional em Kuala Lumpur, na Malásia, opera seis unidades em dois estacionamentos de supermercados. Os serviços existentes de 380 V lidaram com a carga apenas com uma troca de disjuntor, e as estações realizam de 12 a 16 sessões por dia; o único incômodo foi que o pacote de língua malaia precisava de uma atualização remota no primeiro lote, o que levou uma tarde.

Uma cooperativa de táxis em Tashkent, no Uzbequistão, instalou quatro torres em seu depósito. Os motoristas cobram entre os turnos em 25 a 40 minutos, e a cooperativa economizou o custo do transformador que um plano de 120 kW teria exigido. A reclamação deles: dois motoristas acham o cabo mais pesado do que os carregadores CA que usavam antes.

Uma cadeia de supermercados em Zagreb, na Croácia, instalou unidades de 80 kW em três lojas em 2025. O responsável financeiro calcula o gasto extra acima de 60 kW reembolsado em sete meses de sessões adicionais; a única reclamação é que os ventiladores ficam audíveis nas tardes mais quentes, o que a programação noturna em grande parte evita.

Perguntas frequentes: 80kW é a classe de potência certa para você?

P: Por que 80kW em vez de 60kW?

R: 33% mais energia por um preço modesto e geralmente nenhuma atualização de alimentador em um serviço de 380V existente.

P: Por que não 120kW?

R: 120kW precisa de aproximadamente 50% mais corrente de alimentação; se o seu serviço for marginal, 80 kW evita o custo de atualização.

P: Com que rapidez ele carrega um EV típico?

R: A maioria dos veículos elétricos de passageiros acrescenta 40 a 80 km de autonomia em 20 a 40 minutos, dependendo da curva de aceitação da bateria e do seu estado de carga.

P: 80 kW significa 80 kW para cada carro?

R: Não. O veículo solicita tarifa própria e modelos mais antigos podem aceitar menos; 80kW é o teto, não a garantia.

P: Vocês oferecem uma versão de duas armas?

R: A torre da Série 3 tem um único canhão por unidade; para layouts de pistola dupla, recomendamos emparelhar duas torres ou um gabinete maior.

P: Quais opções de conectores estão disponíveis?

A: CCS1, CCS2, CHAdeMO, GB/T e NACS; especifique seu mercado ao fazer o pedido.

P: A unidade pode funcionar em serviços de 400 V?

R: Sim. A entrada é AC380V±15%, que cobre redes nominais de 380–400V.

P: Com que rapidez você pode entregar?

R: Calcule de 15 a 20 dias úteis após a assinatura dos desenhos. Pedidos de quantidade de contêiner recebem slots programados.

P: O que a garantia cobre?

R: Padrão de 2 anos na unidade completa, módulos incluídos.
