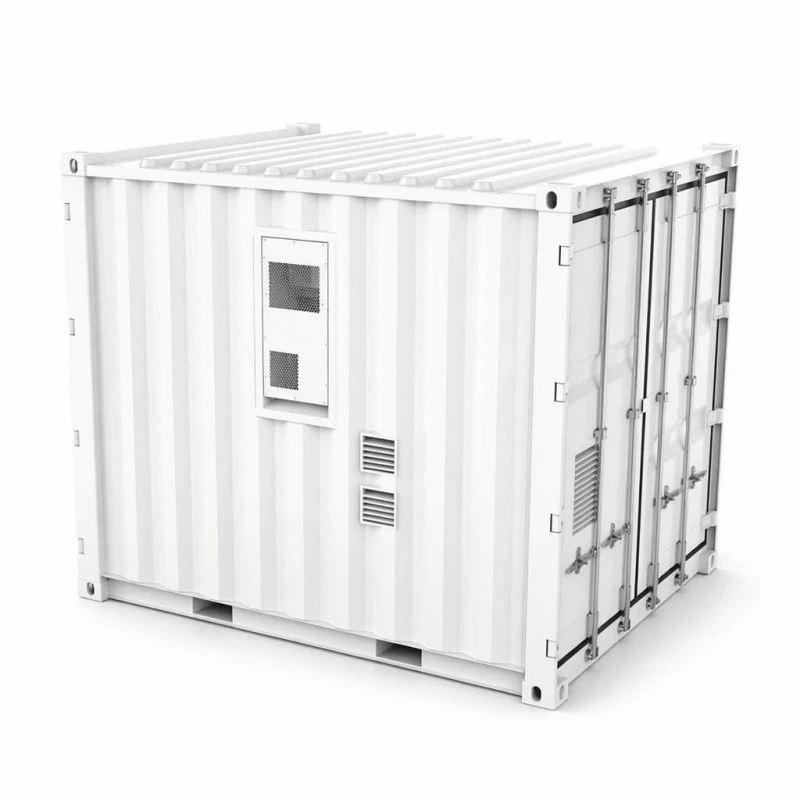

Armazenamento integrado de fábrica para projetos de grande escala: Compreendendo o sistema de armazenamento de energia de bateria em contêiner em grande escala

1. O que chega no caminhão para projetos de armazenamento em contêineres

Projetos convencionais de armazenamento de megawatts-hora realizam a maioria das atividades de montagem no local. As baterias são entregues em paletes, as estruturas de rack são montadas localmente, grandes volumes de cabeamento de campo são roteados e conectados e grande parte do cronograma de comissionamento é consumido para resolver erros de fiação introduzidos durante a instalação em campo.Sistema de armazenamento de energia de bateria em contêiner em escala utilitáriainverte essa sequência típica de projeto.

O conjunto completo de baterias, hardware de circulação térmica refrigerado a ar, conjuntos duplos de supressão de incêndio e cabeamento de monitoramento completo estão totalmente integrados nas instalações da fábrica localizada em Yueqing. Cada subsistema passa por testes combinados em nível de sistema antes do envio dentro do gabinete de 3.048*2.438*2.591 milímetros. Depois de entregue nas instalações do projeto, as equipes do local posicionam o contêiner em bases de concreto preparadas, passam o cabeamento CC de entrada inferior em direção ao hardware PCS e EMS do local e, em seguida, prosseguem com as atividades de comissionamento. Ao transferir a montagem e a validação do sistema para fluxos de trabalho de fábrica, essas tarefas críticas não ocupam mais o cronograma do caminho crítico do projeto, representando a principal proposta de valor para a seleção de uma solução estilo contêiner em vez de sistemas de armazenamento discretos baseados em rack.

2. Visão geral da variante de duas capacidades e parâmetros técnicos principais

A mesma área física do contêiner suporta duas configurações distintas de capacidade energética, 1.060 kWh e 1.215 kWh. A engenharia civil do projeto, as especificações da base de concreto e os planos de elevação do guindaste permanecem inalterados, independentemente da variante selecionada, simplificando o trabalho de preparação do local de pré-construção. A arquitetura de string difere para cada configuração: 48 conjuntos de baterias implementam a topologia 4P264S para 1.060 kWh (nominal 844,8 VCC) e 55 conjuntos implementam a topologia 5P242S fornecendo 1.215 kWh (nominal 774,4 VCC). Ambas as variantes mantêm a saída dentro da janela operacional amplamente aceita de 680-950 VCC, compatível com a maioria das principais plataformas de hardware PCS de grande escala.

A corrente padrão de carga e descarga é de 200 A para ambas as versões operando a uma taxa de 0,5 C, alinhando a saída do lado CC com os requisitos típicos da arquitetura de barramento do projeto. A eficiência máxima do sistema atinge 88% medida em um ciclo completo de carga e descarga, incluindo o consumo de energia auxiliar em vez de métricas apenas da bateria. O desempenho do ciclo de vida excede 8.000 ciclos em condições ambientais de 0,5°C e 25°C, mantendo um mínimo de 80% da capacidade energética, e as faixas de temperatura ambiente operacional ficam entre 0°C e +50°C, correspondendo ao gerenciamento térmico do ar condicionado interno do contêiner.

3. Locais de implantação de destino para armazenamento em escala utilitária em contêineres

Vários cenários de aplicação do mundo real se beneficiam do armazenamento de bateria pré-integrado em escala de megawatts. Os parques industriais que registam picos de carga nocturna de duas a quatro horas podem aproveitar os activos de armazenamento para alterar os padrões de consumo em resposta aos quadros tarifários de horário de utilização. Para locais dependentes de geradores a diesel, uma variante de 1.060 kWh pode sustentar cargas industriais moderadas durante períodos típicos de interrupção, sem logística complexa de fornecimento de combustível.

Locais de energia renovável, incluindo parques solares e instalações eólicas, utilizam estes contentores para estabilizar a produção e captar a produção que, de outra forma, seria reduzida. Os operadores de redes de distribuição podem adiar atualizações dispendiosas de hardware de subestações implementando a redução de picos de alimentadores durante períodos operacionais limitados. Locais remotos de mineração e projetos baseados em ilhas representam outra opção importante; salas de baterias construídas especificamente no local muitas vezes se mostram impraticáveis, tornando a entrega de contêineres validados na fábrica o caminho de implantação mais confiável. Ao avaliar o hardware de armazenamento para esses casos de uso em grande escala,Sistema de armazenamento de energia de bateria em contêiner em escala utilitáriaoferece uma opção pronta para implantação, evitando extensa montagem de sistemas no local.

4. Fluxo de trabalho para colocar on-line um projeto de armazenamento pré-fabricado

A execução do projeto começa com a preparação da obra civil. Os empreiteiros constroem plataformas planas de concreto projetadas para suportar cargas pontuais de 9.500 a 10.500 quilogramas, instalam valas para cabos que levam ao local do contêiner e mantêm espaço livre suficiente para funções de rejeição de calor do ar condicionado.

As operações de elevação dependem de hardware de contêiner padrão, incluindo peças fundidas de canto. As equipes de projeto alugam hardware padrão para amarração de barras espaçadoras, eliminando a necessidade de equipamentos de elevação fabricados sob medida. Uma única operação de posicionamento do guindaste posiciona a unidade completa em sua fundação preparada.

O comissionamento prossegue em três fases distintas após a colocação. Os técnicos completam a fiação do lado CC através de prensa-cabos de entrada inferior conectados ao hardware PCS fornecido no local. A próxima etapa estabelece handshakes de comunicação entre o hardware de monitoramento interno do contêiner e as plataformas EMS em nível de projeto, com CAN, Ethernet e RS485 disponíveis, além da funcionalidade opcional de acesso remoto 4G. As atividades finais de aceitação incluem testes funcionais de relés de proteção, validação de ciclos de carga e descarga de 0,5CP e verificação da precisão dos relatórios SOC. Com a preparação civil devidamente concluída, as atividades de comissionamento no local geralmente consomem dois a três dias úteis após a colocação do contêiner.

5. Arquitetura de segurança integrada e documentação de certificação

Agentes duplos independentes de supressão de incêndio formam um elemento central do projeto de segurança. Os sistemas de aerossol atuam dentro de embalagens individuais e o agente perfluorohexanona inunda todo o interior do recipiente. Esta estratégia de agente duplo aborda eventos térmicos que ocorrem em diferentes escalas físicas, uma configuração cada vez mais solicitada nas especificações de seguros para grandes instalações de armazenamento de baterias.

O gabinete do contêiner com classificação IP54 e cabeamento CC de entrada inferior resiste à exposição à chuva e poeira no local, mantendo os pontos de penetração elétrica discretos e bem protegidos. As baterias individuais possuem documentação de conformidade CE e RoHS. As remessas de sistema completo incluem documentação UN38.3 e MSDS, essencial para transporte internacional, desembaraço aduaneiro e requisitos de seguro de projeto.

O hardware de ar condicionado refrigerado a ar modulado inteligente mantém os conjuntos de baterias dentro de faixas estreitas de operação de temperatura, em vez de usar um simples controle de ciclo liga-desliga. As especificações operacionais definem condições ambientais de 0 °C a +50 °C, umidade 0-95% UR sem condensação, além de altitude máxima de 2.000 metros com redução obrigatória de desempenho acima desse limite de elevação. Cada contêiner concluído passa por um ciclo completo de carga e descarga de 0,5CP, com dados de registro em nível de embalagem coletados dentro da fábrica, antes que as portas do contêiner sejam seladas para envio externo.

6. Fluxo de trabalho de fabricação em oito estágios dentro da planta de produção de Yueqing

7. Verificação da realidade do dimensionamento crítico para armazenamento em escala de contêiner

As equipes de projeto devem selecionar a configuração variante de acordo com os requisitos reais de despacho, em vez de escolher automaticamente a opção de maior capacidade energética. Embora 1.060 kWh e 1.215 kWh compartilhem as dimensões físicas do contêiner, as tensões nominais do barramento diferem significativamente. As equipes de engenharia devem verificar se o hardware PCS alvo suporta totalmente a janela operacional de tensão da unidade selecionada antes de finalizar os pedidos de compra.

Os sistemas térmicos refrigerados a ar impõem limites ambientais definidos. Locais com temperaturas ambientes regulares superiores a +50 °C ou locais tropicais onde o hardware de ar condicionado funciona continuamente sob carga máxima podem alcançar estabilidade superior da temperatura da célula usando alternativas de armazenamento refrigeradas a líquido. As cotações do projeto incluem orientações francas sobre adequação ambiental, em vez de apenas prosseguir com a entrega do hardware pós-implantação.

O hardware em formato de contentor representa uma fraca adequação económica para requisitos totais de armazenamento abaixo de aproximadamente 500 kWh. Os produtos de armazenamento em escala de gabinete proporcionam custos mais baixos de transporte, operações de guindaste e atividades de instalação no local para requisitos de capacidade menor, e existem linhas de produtos alternativas para atender a essas escalas de projeto.

8. Considerações sobre levantamento, envio e alfândega

Os pesos unitários são de 9.500 kg (1.060 kWh) e 10.500 kg (1.215 kWh). O transporte utiliza caminhões-plataforma emparelhados com equipamentos de guindaste em ambas as extremidades da viagem de transporte. O hardware da empilhadeira não possui capacidade de carga suficiente para essas massas; os planos de amarração e o acesso do guindaste no local precisam ser definidos antes da chegada do caminhão às instalações de destino.

Como os conjuntos de baterias são pré-carregados, esses contêineres são enviados como mercadorias perigosas UN3480. As equipes de fabricação fornecem relatórios de teste UN38.3 completos, documentação MSDS e declarações de embalagem de mercadorias perigosas. Os planejadores do projeto devem orçamentar aproximadamente uma semana adicional de tempo de reserva no porto de origem em comparação com os embarques de carga geral padrão.

Os termos comerciais disponíveis incluem FOB Ningbo ou Xangai com opções CIF mediante solicitação. Cada contêiner ocupa um espaço comparável a um slot de contêiner de 40 pés de altura. O transporte terrestre dentro do país exige autorização de rota para uma unidade medindo aproximadamente 3 metros de largura e pesando mais de 10 toneladas.

9. Garantia, manutenção de capacidade e suporte de serviço de campo

Uma garantia abrangente de cinco anos se aplica a pacotes, conjuntos de ar condicionado, hardware de supressão de incêndio e sistemas de monitoramento como um sistema completo entregue. O desempenho da capacidade é garantido para retenção de energia nominal mínima de 80% operando sob perfis de ciclo documentados de 0,5°C, com rastreamento de degradação referenciando registros de linha de base de testes de aceitação de fábrica.

Os conjuntos de baterias suportam fluxos de trabalho de manutenção de troca de campo. Pacotes individuais degradados podem ser substituídos em poucas horas de trabalho, sem exigir a desmontagem completa do contêiner ou a desativação do restante da bateria. O acesso de monitoramento remoto via CAN/Ethernet/RS485, além da conectividade 4G opcional, permite que as equipes de serviço recuperem conjuntos de dados operacionais em nível de pacote, permitindo a identificação antecipada de desvios de capacidade antes que os operadores observem os impactos no desempenho.

As atividades de manutenção anuais recomendadas incluem limpeza do filtro de ar, validação da pressão do agente de incêndio, reverificação do torque terminal e testes de desempenho de capacidade. O hardware sobressalente é enviado dentro de cinco a sete dias úteis, mediante solicitação.

10. Erros comuns na preparação do local que atrasam os cronogramas dos projetos

11. Notas de campo do mundo real sobre implantações globais de megawatts-hora

Uma empresa de desenvolvimento imobiliário que opera em Tashkent, no Uzbequistão, colocou uma unidade de 1.060 kWh no final de 2024, apoiando um complexo comercial que aproveita os diferenciais tarifários diurnos e noturnos. Os engenheiros do projeto relataram que as operações geradoras de receita começaram apenas nove dias depois que o guindaste levantou a unidade de contêiner do transporte de plataforma. O trabalho de instalação física prosseguiu rapidamente; a maior parte do tempo investido foi destinado ao trabalho de configuração de mapeamento de parâmetros EMS baseado em RS485.

Um desenvolvedor de projetos solares em Antananarivo, Madagascar, combinou a variante de contêiner de 1.215 kWh com ativos de fazendas fotovoltaicas existentes. O feedback do local destacou a elevada carga de trabalho do sistema de refrigeração sob circunstâncias operacionais locais de clima insular de alto calor. A equipe do projeto solicitou documentação formal de redução de potência em alta temperatura ambiente antes de fazer pedidos de unidades subsequentes.

O pessoal do empreiteiro de mineração baseado em Almaty, no Cazaquistão, implantou uma unidade de armazenamento de contêineres que fornece energia de reserva para a infraestrutura da planta de processamento. Os supervisores elétricos do local elogiaram o fluxo de trabalho de colocação de contêineres de elevação única, mas observaram que os comprimentos finais dos cabos de comunicação instalados de fábrica exigiam ajustes, já que o posicionamento da glândula de entrada inferior forçou rotas de valas de cabos que se estendiam quatro metros além do inicialmente previsto.

Para estas e outras implantações de armazenamento de energia em grande escala,AMPPALfornece hardware de armazenamento em formato contêiner fabricado de fábrica, atendendo a vários mercados internacionais.

12. Perguntas frequentes
