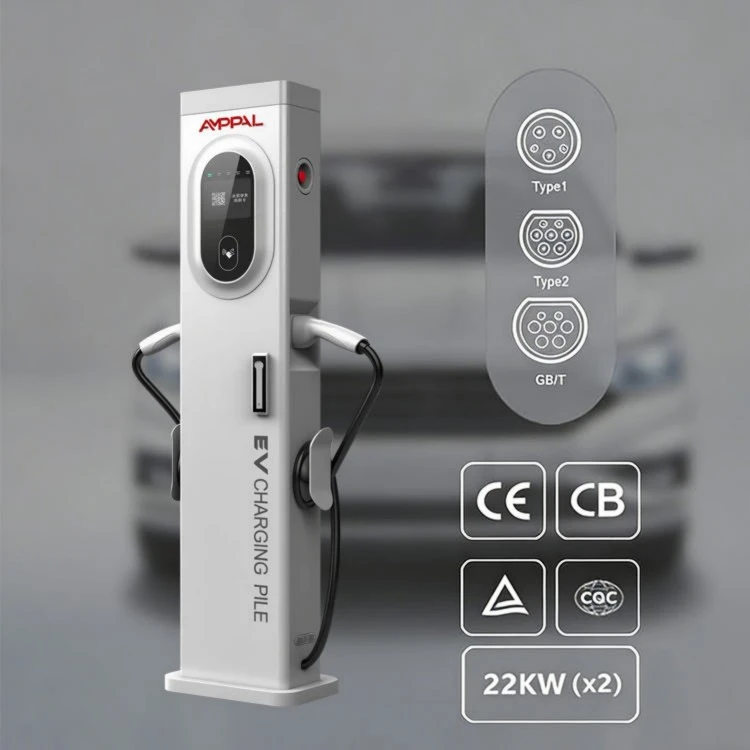

Carregador EV AC de duas portas com torre fina de 44kW para estacionamentos comerciais

A questão dos 44kW é uma questão do painel

A maioria dos carregadores CA de pistola dupla falham no papel antes de falharem no campo. A falha não é o carregador; é a primeira pergunta do eletricista: o que o painel tem para dar?

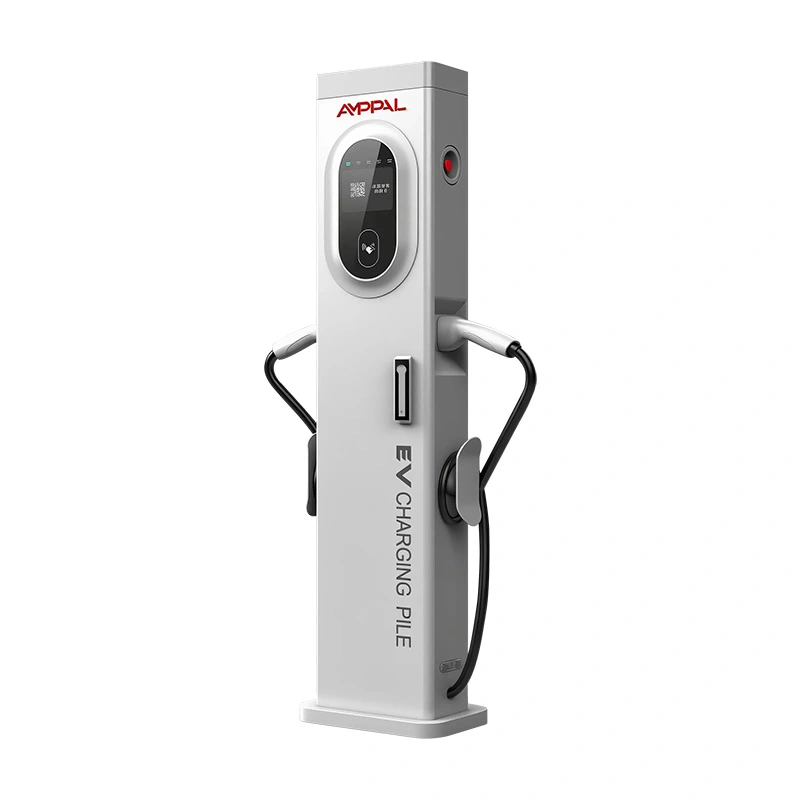

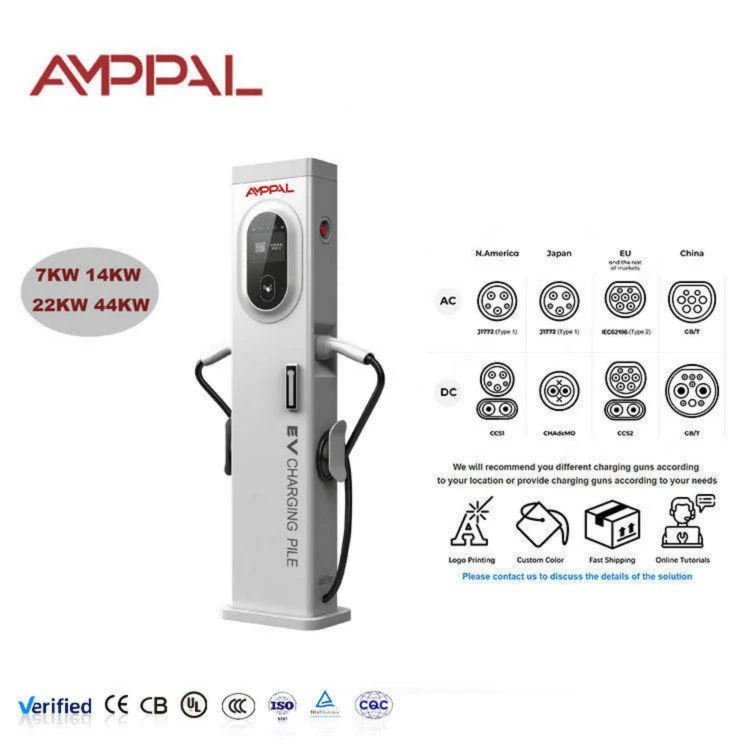

O SlimTower AMPPAL 44kW (AF-AC-044-Y-A-0-4-JA-P) carrega duas pistolas Tipo 2 a 32A+32A em uma alimentação trifásica de 380VAC, a partir de uma coluna de 300 x 150 x 1400mm com uma tela sensível ao toque de 5 polegadas. Cada soquete pode consumir cerca de 21 kW; o par junto se aproxima da placa de identificação de 44kW.

Esta página foi escrita para a pessoa que assina os desenhos elétricos. Se for você, leia a matemática do alimentador abaixo antes de se apaixonar pela folha de especificações.

A boa notícia é que a matemática é simples e pública: volts, amperes e raiz quadrada. A má notícia é que ninguém faz isso no dia em que os carregadores chegam. Faça isso agora, no papel, antes de reservar o contêiner.

O que 32A + 32A de carga total significa para o seu site

Dois carros, ambos com 32A por fase: seu alimentador deve transportar cerca de 64A por fase no mesmo momento, ou o disjuntor a montante desarma no pior momento possível.

Planeje o transformador: cada torre soma 44kW de carga conectada; dez torres significam 440 kW antes de contar a iluminação e o HVAC.

O dimensionamento do cabo começa em 16 mm2 de cobre por fase para um curto trecho e aumenta com a distância; 25mm2 ou 35mm2 são comuns para percursos superiores a 50 metros.

Serviço do disjuntor: um disjuntor trifásico de 80A, ou duas unidades de 40A com uma por pistola, proporcionam ao par espaço livre sem disparos incômodos.

O equilíbrio de fases é um benefício colateral: uma carga trifásica de 32A+32A é mais favorável à rede do que três carregadores monofásicos de 7kW empilhados em uma fase.

Se o local não puder alimentar a carga total, o gerenciamento de carga OCPP 1.6J poderá limitar a torre com um orçamento menor, enquanto você mantém o espaço livre para mais tarde.

O aquecimento faz parte do orçamento: 44kW funcionando por horas aquecem a sala do painel, portanto planeje a ventilação antes do primeiro verão.

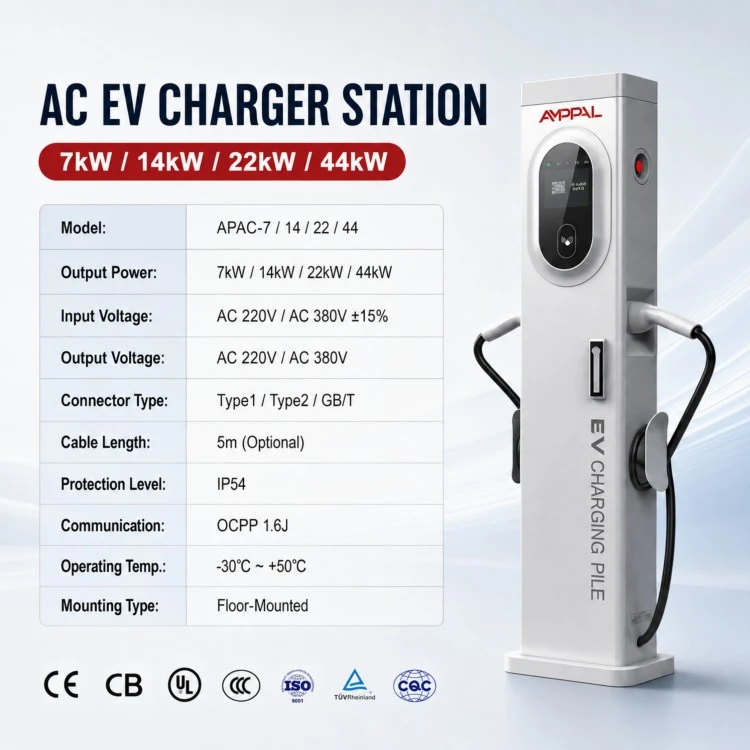

Especificações Técnicas

Casos de uso que justificam a capacidade de 44 kW

Pátios de depósito onde as vans estacionam de uma a três horas entre os turnos; 44 kW por compartimento transformam o tempo de inatividade em autonomia útil.

Pontos de táxi e centros de transporte onde os motoristas fazem rotações rápidas e o tempo de permanência é inferior a duas horas.

Pátios de parada de caminhões que atendem vans de entrega e veículos comerciais leves de até 3,5 toneladas.

Docas de armazém onde uma fileira de torres compartilha uma sala de transformador.

Frotas de aluguel de veículos elétricos que devem fazer a troca de carros entre locações sem esperar durante a noite.

Blocos residenciais com serviço trifásico onde 44kW é a maior potência CA que a distribuidora permite no alimentador.

Parques de estacionamento em aeroportos e estações onde uma corrida matinal de veículos híbridos plug-in necessita de recargas rápidas antes da partida.

Lendo o fluxo de energia: do painel ao plugue

A energia sai do quadro de distribuição em um alimentador trifásico e entra na torre através do prensa-cabo. No interior, a estação mede cada arma de forma independente, de modo que a placa de identificação de 44kW não é uma tomada gigante, mas dois circuitos de 32A compartilhando um gabinete.

Quando um único carro é conectado, ele pode usar 32A completos de sua própria arma. Quando o segundo carro chega, ambos chegam a 32A; a torre mantém as duas sessões separadas para cobrança e o OCPP 1.6J relata a energia de cada conector separadamente.

A medição por soquete é importante para o faturamento dividido: o inquilino A paga pela pistola 1, o inquilino B pela pistola 2 e o servidor nunca mistura os dois totais de kWh.

Uma armadilha que vale a pena nomear: desclassificação. Se a alimentação for fraca, o disjuntor desarma em vez de a torre diminuir a velocidade. O limite do firmware é a alternativa controlada, portanto decida o orçamento antes da fiação, não após a primeira viagem.

Registros de qualidade em que um engenheiro de instalações pode confiar

A conformidade é mantida com as diretivas de Baixa Tensão e EMC, e o arquivo é verificado novamente sempre que o estágio de potência muda.

Cada estação é testada em alta potência e ligada à terra antes de sair da linha - a 32A por canhão, não há margem para um caminho de terra duvidoso.

Funcionamento térmico em plena carga: a torre de 44 kW é testada contra queima durante 48 horas contínuas na corrente nominal, com as temperaturas do gabinete registradas.

As colunas amostradas executam ciclos térmicos IEC 60068 entre -30°C e +70°C, além de 96 horas de névoa salina no acabamento.

Barramentos e juntas de conectores testados quanto ao torque; terminações soltas são a causa clássica de falhas térmicas em equipamentos CA de alta corrente.

O fornecimento de componentes segue RoHS e REACH dentro de um sistema ISO 9001:2015; O escopo CCC, TÜV, UL e CB existe no nível da planta.

A sequência de montagem de oito estações

Casca cortada a laser, tolerância de 0,1 mm, na linha CNC.

Dobragem da dobradeira e soldagem por costura do corpo da torre.

Soldagem por robô FANUC da placa de base e dos suportes de prensa-cabos.

Limpeza e acabamento de superfícies em três etapas.

Seção de alta corrente: barramentos, contatores e equipamento de comutação com classificação de 32A instalados e apertados.

Medição e eletrônica: medidores de kWh por tomada, placa de comunicação e tela sensível ao toque de 5 polegadas.

A carga de firmware e a conformidade com OCPP são executadas no servidor de teste.

Teste de carga amostrado, hi-pot, aprovação visual e, em seguida, embalagem. A produção dura de 15 a 20 dias úteis.

Guia de dimensionamento: quando 44kW cabe (e quando não cabe)

Compre a torre de 44kW quando o transformador e o painel já tiverem altura livre, ou quando você estiver projetando o sistema elétrico do zero e puder dimensioná-lo corretamente. A capacidade extra em relação ao modelo de 14 kW só é real se a alimentação puder fornecê-la.

Ignore se o seu site estiver com alimentação monofásica de 32A; você operaria a torre com uma fração de sua classificação, pagando pela capacidade que não pode usar. Evite também quando os carros estacionam durante a noite por mais de oito horas; A CA de 7 a 11 kW custa menos e economiza a vida útil da bateria. E se o seu estacionamento for em frota fixa e com horários rígidos, confirme primeiro a capacidade de conexão permitida da distribuidora; algumas regiões limitam o carregamento CA por local.

Se o painel estiver restrito, mas a demanda for real, a resposta honesta é o gerenciamento de carga: deixe o OCPP limitar as torres agora e aumentar o limite à medida que o local cresce. Esse plano funciona com esta torre porque o firmware aceita um limite de corrente remoto.

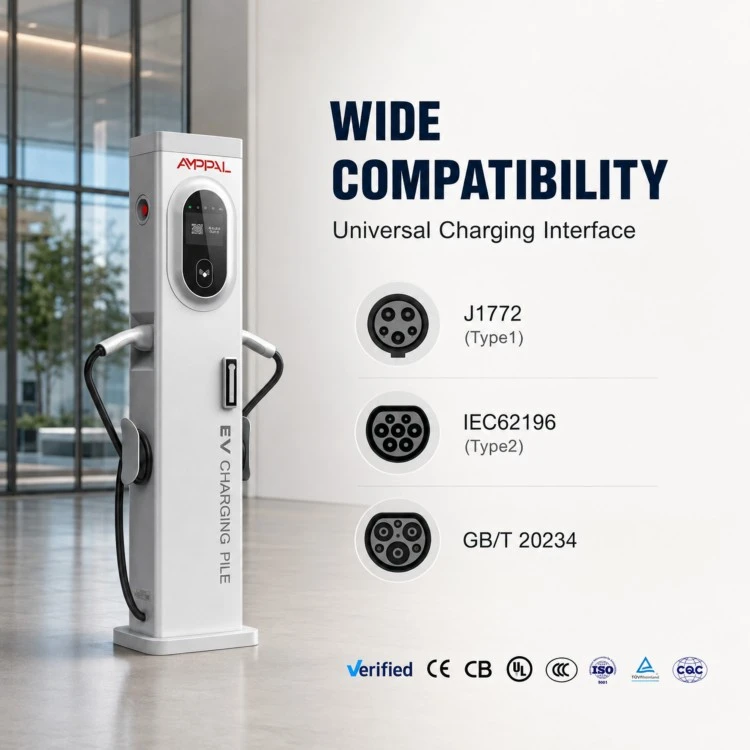

AMPPAL versus rivais de armas duplas de orçamento

Capacidade real de 32A+32A: algumas torres econômicas anunciam 44kW, mas são fornecidas com contatores de 16A; imprimimos a classificação por arma na placa de identificação.

Medição independente por soquete para faturamento dividido, não um único medidor somado.

OCPP 1.6J sobre Ethernet, 4G e WiFi, para que a torre se una a sistemas de gerenciamento de carga e roaming.

Evidência de teste: corrida térmica em plena carga, registros de torque e resultados de névoa salina disponíveis por lote.

Termos comerciais: MOQ 1 unidade, prazo de entrega de 15-20 dias úteis, garantia de 2 anos, peças sobressalentes DHL/FedEx.

Opções OEM para logotipo, tela e marca de cabo; exporta para mais de 40 países desde 2014.

Detalhes de logística e embalagem

Cada torre é enviada totalmente montada em uma caixa de exportação de 5 camadas de cerca de 350 x 220 x 1460 mm com blocos de canto de espuma, kit de ancoragem e prensa-cabos dentro; o peso bruto é de aproximadamente 45kg.

Quatro caixas vão para um palete com protetores de borda e embalagem retrátil; um contêiner de 40 pés comporta cerca de 60 torres paletizadas ou até 80 carregadas no chão, e a reembalagem LCL é providenciada mediante solicitação.

O preço normalmente é FOB Ningbo ou Xangai, com EXW mediante solicitação. Cada remessa traz fatura, lista de embalagem, conhecimento de embarque, certificado de origem e declaração CE de conformidade. As remessas consolidadas para o Oriente Médio e CEI são organizadas semanalmente, o que encurta o trânsito para pedidos menores.

Serviço que começa pelo painel

Garantia de 2 anos a partir da data de envio, cobrindo defeitos de fabricação, incluindo a seção de alta corrente.

Resposta técnica 24 horas; nossos engenheiros participam regularmente de chamadas de comissionamento para revisar a configuração do painel com seu eletricista.

Peças de reposição via DHL/FedEx; contatores, medidores e telas sensíveis ao toque saem em 2 dias úteis.

RMA por fotos e número de série: a substituição ou reparo é confirmado antes de qualquer coisa ser devolvida.

Pacote de suporte gratuito: planilha de cálculo do alimentador, valores de torque e lista de verificação de comissionamento.

Avisos de fiação e operação

Errado: presumindo que um disjuntor 32A cubra ambas as armas. Certo: dimensione a alimentação para 64A por fase total ou proteja cada pistola separadamente.

Errado: reutilizar cabo fino de uma instalação antiga. Direita: mínimo de 16 mm2 por fase, aumentado para tiragens longas; verifique a queda de tensão em plena carga.

Errado: deixar a torre com firmware limitado para sempre porque o painel nunca foi atualizado. Certo: registrar a tampa no registro de manutenção e levantá-la somente após a comprovação do avanço.

Errado: misturar inquilinos da arma 1 e da arma 2 em uma fatura. Certo: mantenha a medição por soquete habilitada; OCPP reporta cada conector separadamente.

Errado: ignorar o torque após uma visita de serviço. À direita: reaperte as conexões do barramento e dos terminais anualmente; falhas térmicas em equipamentos CA quase sempre são juntas soltas.

Errado: ignorando o dispositivo de corrente residual. Certo: instale um RCD de 30mA de acordo com as regras locais; a torre funciona com proteção RCD padrão.

Engenheiros de instalações em suas próprias palavras

Um gestor de depósito em Almaty instalou seis torres para uma frota municipal de 40 vans. A matemática do alimentador de 64A por fase foi toda a conversa com seu distribuidor; uma vez confirmada a altura livre do transformador, o comissionamento demorou um dia. Ele notou que as marcações de torque na tampa do barramento evitavam que seus eletricistas adivinhassem.

Um operador logístico em Guadalajara emparelhou as torres com um transformador de 250kVA para vinte baias planejadas. Eles admitem que superestimaram o transformador em um passo; o custo extra foi pequeno e o caminho de crescimento agora é gratuito. A reclamação deles: o menu de 5 polegadas é profundo e a maioria dos motoristas usa o aplicativo de qualquer maneira.

Um operador de armazém perto de Moscou opera as torres com um limite de firmware de 11 kW até que um segundo alimentador seja energizado no próximo ano. Esse é exatamente o plano que sugerimos e é por isso que eles não compraram um carregador de tarifa única mais barato.

Perguntas frequentes: energia, painéis e armas duplas

P: De qual alimentador uma torre de 44 kW precisa?

R: Uma alimentação trifásica dimensionada para cerca de 64A por fase em plena carga, com condutores de 16-25 mm2 dependendo do comprimento do trecho.

P: Ambas as armas podem realmente fornecer 32A ao mesmo tempo?

R: Sim, cada pistola tem classificação de 32A por fase; juntos eles se aproximam da placa de identificação de 44kW.

P: Quantas torres um transformador de 250kVA pode suportar?

R: Cerca de cinco em plena carga; com o gerenciamento de carga OCPP você pode instalar mais e limitar o total.

P: A torre oferece suporte ao gerenciamento de carga?

R: Sim, os limites de corrente remota OCPP 1.6J permitem que a plataforma limite cada conector.

P: Esta torre é compatível com monofásico?

R: Não, precisa de 380VAC trifásico; para locais monofásicos, consulte nossas estações montadas na parede de 3,5 a 7 kW.

P: Qual é o tamanho do cabo para um trecho de 60 metros?

A: Calcule a queda de tensão em 64A por fase; a maioria das corridas de 60 m pousa em 25 mm2, mas verifique com seu eletricista.

P: Por que a medição por arma é importante?

R: Dois inquilinos em uma torre precisam de totais de kWh separados para um faturamento justo; a torre mede cada tomada de forma independente.

P: Qual é o prazo de entrega?

A: 15-20 dias úteis para modelos padrão após o depósito, o mesmo que nossas outras torres AC; pedidos em grandes quantidades são programados mediante cotação.
