Carregador AC EV de torre fina de 22kW para propriedades residenciais e comerciais

Por que um protocolo aberto é mais importante do que o número de kW

Pergunte a uma operadora que passou três anos em um sistema de cobrança fechado e a dor começa no dia da migração. O hardware funcionou; o software se recusou a sair. O Open OCPP 1.6J existe para evitar exatamente essa conversa.

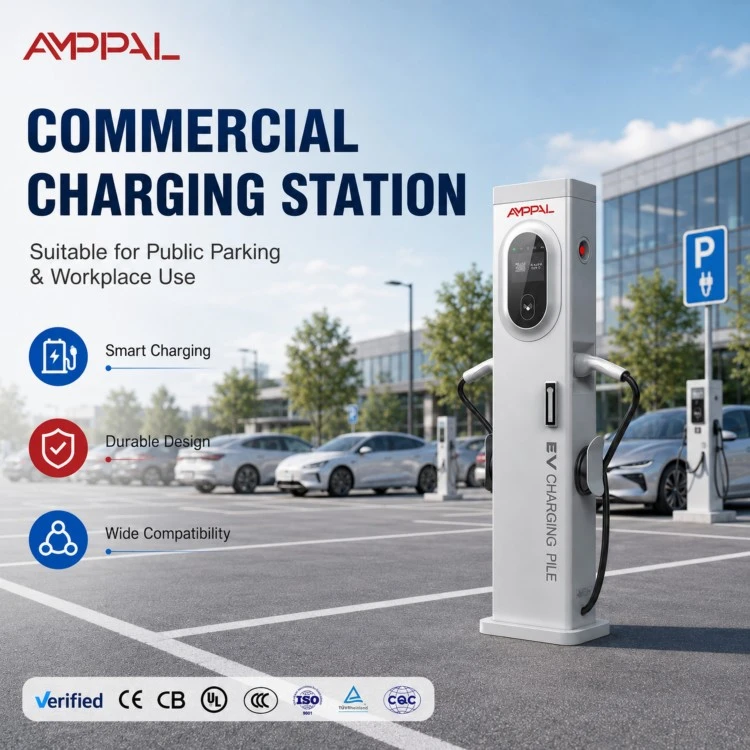

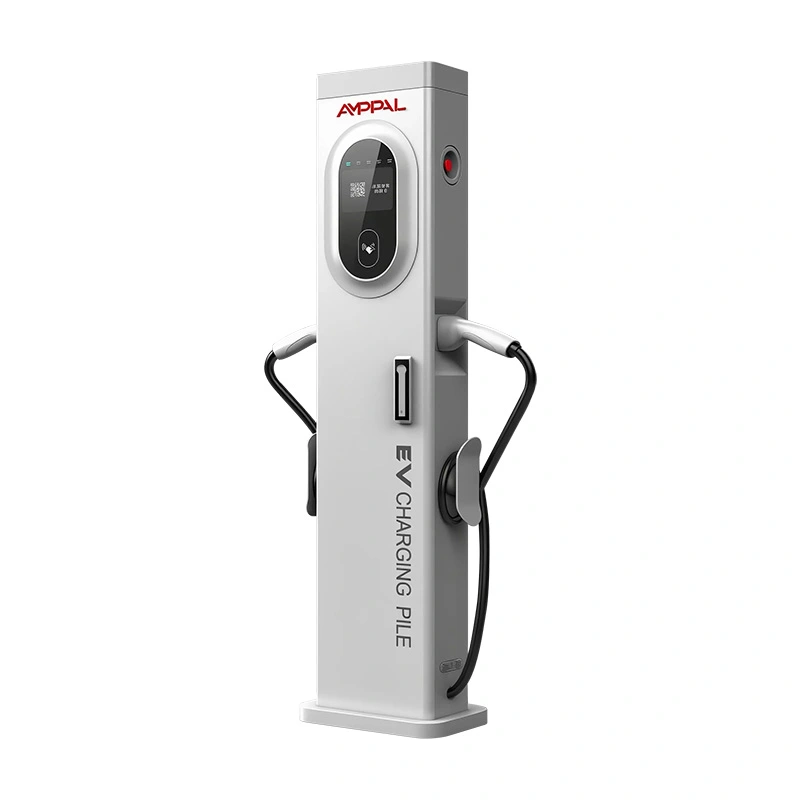

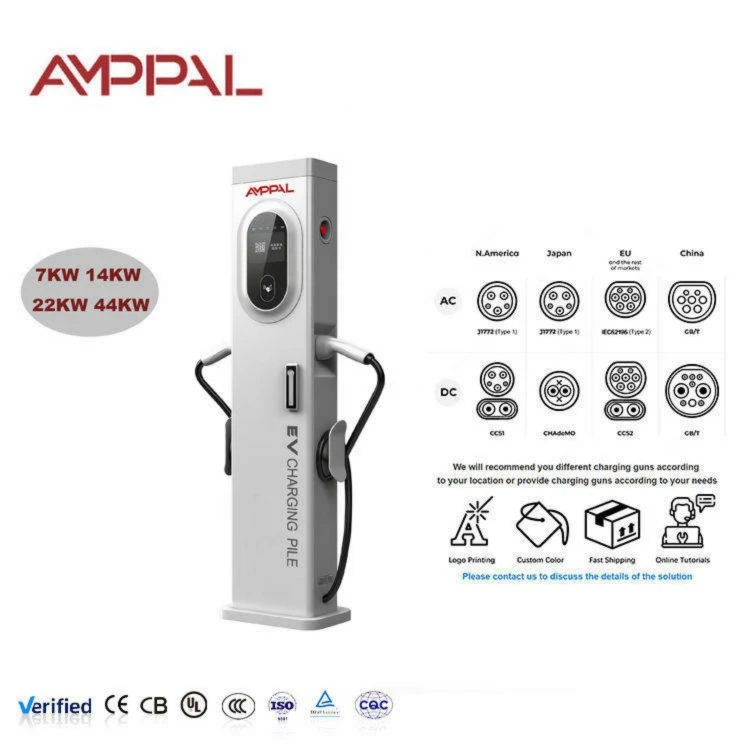

O carregador EV AC de torre fina AMPPAL de 22 kW para propriedades residenciais e comerciais (AF-AC-022-Y-A-0-4-JA-P) fornece 22 kW por meio de duas pistolas Tipo 2 (16A + 16A) de uma coluna de 300 x 150 x 1400 mm com tela sensível ao toque de 5 polegadas. Seu verdadeiro diferencial está no firmware: cada transação, sessão e evento de status fala o padrão OCPP 1.6J.

Isso significa que a torre não está casada com nossa nuvem, nosso aplicativo ou qualquer portal de revendedor. Você aponta para a plataforma que escolhe hoje e novamente daqui a três anos, quando uma melhor aparecer.

Os sistemas fechados parecem fáceis no início: o aplicativo é sofisticado, a configuração é um código QR. A conta chega mais tarde, em taxas de saída, hardware recomprado ou dados armazenados em um servidor que você não controla.

Seis razões para insistir no OCPP 1.6J

Sem dependência de fornecedor: se a plataforma aumentar as taxas ou ficar off-line, o hardware permanecerá seu e seguirá em frente.

Pronto para roaming: agregadores e redes parceiras aceitam o mesmo protocolo que seu back office já utiliza.

O controle tarifário fica com você: você define os preços por conector por meio da plataforma, não por meio de um aplicativo de fábrica.

Operações remotas: início/parada, reservas e atualizações de firmware percorrem o mesmo canal OCPP que os dados de medição.

Registros auditáveis: cada kWh e ID de transação são registrados em um formato padrão que contabilistas e reguladores podem ler.

Preparado para o futuro: quando o carregamento solar ou inteligente chegar mais tarde, a maioria dos sistemas de gerenciamento de energia baseados em OCPP poderá ler os dados em tempo real desta torre.

Concurso aberto: se a sua empresa tiver de voltar a licitar o serviço de cobrança, uma rede de protocolo aberto é mais fácil de entregar, avaliar e auditar.

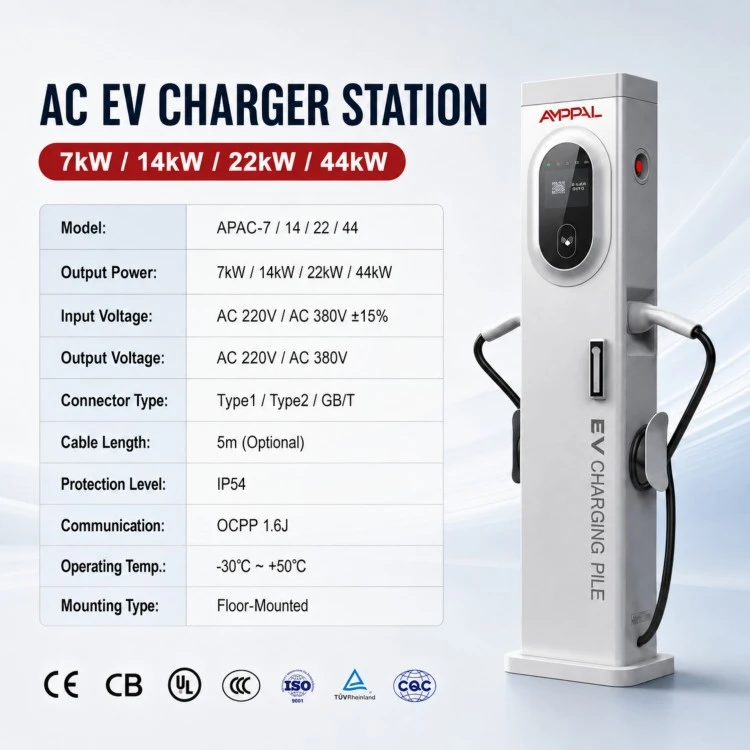

Especificações Técnicas

Cenários onde a liberdade de plataforma compensa

CPOs que oferecem seu back office a cada dois ou três anos e precisam de carregadores que sobrevivam à troca.

Frotas que se conectam ao servidor OCPP existente da empresa controladora em vez de executar um segundo sistema.

Hotéis e shoppings que desejam fazer roaming com vários aplicativos não ficam vinculados ao aplicativo de uma operadora.

Promotores imobiliários que instalam agora e vendem os direitos de cobrança mais tarde; o comprador herda hardware aberto.

Licitações governamentais de cobrança nas ruas que exigem padrões abertos nas especificações.

Operadoras testando um novo agregador em dez torres antes de comprometer toda a rede.

Como a estação se comunica com qualquer plataforma

A torre mantém dois canais de conversação abertos: Ethernet como link principal, além de 4G e WiFi como substitutos. Ele disca para o seu servidor, portanto, nenhum encaminhamento de porta ou IP público estático é necessário do seu lado.

Quando um carro é conectado, a estação envia um BootNotification e, em seguida, o status e a transação são atualizados à medida que a sessão é executada. OCPP 1.6J lida com o gerenciamento de pontos de carregamento e o manuseio de transações de maneira limpa para carregamento CA.

A migração é uma alteração de configuração, não uma alteração de hardware: abra o menu da estação, insira a nova URL e credenciais do servidor e reinicie. Nossos engenheiros podem orientar seu pessoal de TI através do switch em menos de uma hora, geralmente remotamente.

Vale a pena saber: a torre mantém sua medição local e registro de sessão, independentemente do servidor com o qual ela se comunica. Mesmo que uma plataforma desapareça durante a noite, você ainda terá o histórico de cobrança armazenado no dispositivo para exportação.

Certificações que respaldam a reivindicação do protocolo

CE de acordo com as diretivas de Baixa Tensão e EMC, verificado em cada lote de produção.

A conformidade com OCPP 1.6J é testada em um servidor de referência em nosso laboratório antes que as unidades saiam da linha.

Testes dielétricos de alta potência 100% e verificações de continuidade de aterramento na estação final.

Ciclagem térmica IEC 60068 de -30°C a +70°C e névoa salina de 96 horas nas unidades amostradas.

Burn-in de carga total de 48 horas enquanto o link de comunicação é monitorado quanto a interrupções e comportamento de reconexão.

Componentes em conformidade com RoHS/REACH sob um sistema de qualidade ISO 9001:2015; a fábrica também possui certificados CCC, TÜV, UL e CB em outras linhas de produtos.

Dentro do Salão de Assembleias: Oito etapas de produção

Corte a laser CNC do invólucro da coluna, tolerância de 0,1 mm.

Dobragem de dobradeira e soldagem de costura do corpo da torre de 1400 mm.

Soldagem por robô FANUC da placa de base e dos suportes do prensa-cabo.

Limpeza e acabamento de superfície em três etapas antes da montagem.

Montagem em trilho DIN: contatores, RCD e módulo de medição, com torque de acordo com as especificações.

Compartimento de eletrônicos: tela sensível ao toque, placa de comunicação e placa de alimentação instaladas.

Atualização de firmware e conformidade com OCPP são executadas em nosso servidor de teste; o log de teste é armazenado por número de série.

Hi-pot, controle de qualidade visual e embalagem; pedidos padrão são enviados em 15 a 20 dias úteis.

Escolhendo uma estação pronta para plataforma: três verificações

Marque uma: sua plataforma atual realmente é importante para você? Se você administra um único site com um aplicativo proprietário que lhe agrada, um carregador fechado é mais barato e a liberdade desta torre é dinheiro que você não usará.

Verificação dois: qual versão do protocolo seu back office fala? Esta estação opera OCPP 1.6J, que cobre a grande maioria das necessidades de carregamento AC; se o seu roteiro exigir recursos OCPP 2.0, como plug-and-charge ISO 15118, informe-nos antes de fazer o pedido para que possamos aconselhar sobre o modelo certo.

Verificação três: quem mantém a relação de roaming? Se um agregador rotear suas sessões, peça primeiro os detalhes do servidor OCPP; a maioria aceita endpoints 1,6J e a torre pode ingressar na rede em um dia.

Mais uma observação honesta: o protocolo aberto protege você contra aprisionamento, não contra fiação incorreta. A torre de 22 kW ainda precisa de uma alimentação trifásica adequada de 380 VCA, um disjuntor dimensionado corretamente e uma instalação aterrada; nenhum firmware pode consertar um neutro solto.

Por que as operadoras compram a torre AMPPAL para redes abertas

Honestidade do protocolo: a conformidade com OCPP 1.6J é verificada por lote em nosso laboratório e compartilharemos o log de teste.

Capacidade de hardware: dois soquetes de 16 A em uma alimentação de 380 VCA, tela de 5 polegadas, IP54, faixa operacional de -20°C a +50°C.

Termos: MOQ 1 unidade em modelos padrão, prazo de entrega de 15 a 20 dias úteis, garantia de 2 anos.

Alcance global: exportações para mais de 40 países, documentação CE incluída, peças de reposição via DHL/FedEx.

Profundidade OEM/ODM: construímos linhas AC e DC para marcas em todo o Oriente Médio, Europa e Sudeste Asiático desde 2014.

Embalagem, carregamento e exportação de documentos

Encomende um contêiner e você terá sempre a mesma embalagem honesta: uma torre por caixa de 5 camadas, blocos de canto de espuma, kit de ancoragem e glândulas dentro, cerca de 45 kg brutos por caixa.

Quatro caixas por palete com protetores de borda e filme retrátil; um contêiner de 40 pés transporta cerca de 60 torres paletizadas ou até 80 carregadas no chão, de modo que o frete por unidade permanece previsível para sua cotação.

Cotamos FOB Ningbo ou Xangai (EXW disponível) e entregamos a fatura comercial, lista de embalagem, conhecimento de embarque, certificado de origem e declaração CE de conformidade com cada remessa.

Recipientes mistos são bem-vindos: as torres partilham espaço com as nossas unidades de AC montadas na parede.

Suporte desenvolvido em torno da migração de plataforma

Garantia de 2 anos para defeitos de fabricação, contados a partir da data de envio.

Resposta técnica 24 horas; nossos engenheiros participaram de chamadas de migração de plataforma para clientes em quatro fusos horários.

Peças sobressalentes via DHL/FedEx dentro de 2 dias úteis para itens comuns.

RMA com foto e número de série: confirmamos a substituição ou reparo antes de você devolver qualquer coisa.

Pacote de documentação gratuito: guia de conexão OCPP, exemplo de configuração de servidor e um endpoint de teste para sua equipe de TI.

As notas de versão do firmware listam quais mensagens OCPP foram alteradas, para que sua equipe de plataforma possa testar antes do lançamento.

Migração e operação: errado versus certo

Errado: alterar a URL do servidor enquanto uma sessão está em execução. Direita: migre quando o conector estiver ocioso e reinicie a torre após a troca.

Errado: presumir que apenas o WiFi é suficiente para uma rede pública. Certo: conecte o link primário com Ethernet e mantenha 4G como alternativa.

Errado: deixar credenciais padrão no menu da estação. Certo: defina uma senha forte no primeiro dia; a conexão OCPP é tão segura quanto as credenciais do dispositivo.

Errado: testar uma plataforma e assumir que as demais se comportam da mesma forma. Certo: faça um teste de 24 horas no novo servidor com uma torre antes de trocar de frota.

Errado: ignorando a sincronização do relógio. Certo: mantenha o NTP ativado, pois logs de transações com carimbos de data/hora distorcidos causam disputas de cobrança posteriormente.

Errado: tratar as atualizações de firmware como opcionais. Certo: agende atualizações em conectores ociosos, porque as correções geralmente visam exatamente os casos extremos relatados pelos operadores de campo.

Operadores em suas próprias palavras

Um operador de pontos de carregamento na Croácia transferiu 30 torres de uma plataforma para outra num único fim de semana. O líder técnico disse que a mudança foi uma mudança de URL por unidade, e o único atraso foi seu próprio DNS. Agora eles testam um novo agregador em cinco torres antes de qualquer renovação de contrato.

Uma empresa de logística da Malásia conectou as torres ao servidor OCPP existente do grupo, em vez de administrar um segundo back office. A reclamação do gerente de TI: a tela de 5 polegadas mostra apenas inglês, então os motoristas ocasionalmente precisam do aplicativo móvel para obter instruções em malaio.

Uma operadora turca, parte de uma parceria que fornecemos desde 2022, utiliza as torres para carregamento na calçada em Istambul. A alternativa 4G os salvou duas vezes durante cortes locais de fibra; as sessões continuaram cobrando corretamente porque a estação enfileirava os registros e os carregava quando o link retornava.

O que se repete nestes relatórios: ninguém orçamenta uma mudança de protocolo, e as torres que sobrevivem silenciosamente são aquelas que ninguém teve que tocar.

Perguntas que os operadores fazem sobre liberdade de plataforma

P: A torre funciona com qualquer plataforma OCPP 1.6J?

R: Qualquer plataforma que implemente o perfil de carregamento 1.6J AC; mantemos uma pequena lista de servidores testados e adicionamos o seu mediante solicitação.

P: Posso operar duas torres em uma conexão de servidor?

R: Sim, cada torre regista-se como o seu próprio ponto de carregamento com a sua própria identidade.

P: O que acontece se a plataforma ficar off-line durante a carga?

R: A sessão continua e o registro é colocado na fila local e, em seguida, carregado quando o link retorna.

P: A torre de 22 kW ainda é uma coluna estreita de 150 mm?

R: Sim, o mesmo corpo de 300 x 150 x 1400 mm das nossas torres de 14 kW e 44 kW.

P: Vocês cobram pelas atualizações de firmware?

R: Não, o firmware é gratuito durante o período de garantia e entregue pelo canal OCPP ou como arquivo local.

P: Posso marcar a torre com meu próprio nome?

R: Sim, o logotipo, a tela inicial e a embalagem são personalizados sob um contrato OEM.

P: Quão rápido um carro carrega nesta torre?

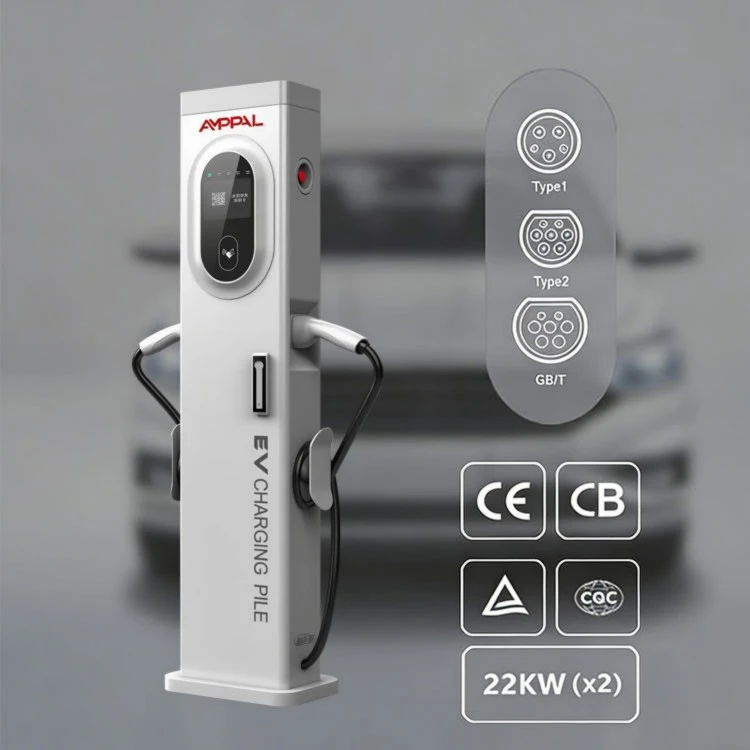

R: Cada tomada fornece até 16A por fase, cerca de 11kW em 380V trifásico; a placa de identificação de 22kW é o total de duas armas.

P: Quais peças de reposição devo estocar?

R: Uma tela sensível ao toque, uma placa de comunicação e um conjunto de prensa-cabos cobrem a maioria dos reparos em campo; sugerimos um kit para cada 20 torres.
