Carregador EV CA de 14 kW para hotéis e edifícios de escritórios

O que uma torre de 150 mm muda em seu site

Pegue qualquer pedestal de carregamento AC que você viu em uma rua europeia e geralmente tem cerca de 240 mm de profundidade. Este é 150mm. Esses 90 mm parecem triviais até que você fique entre duas vagas de estacionamento e tente manter o corredor livre.

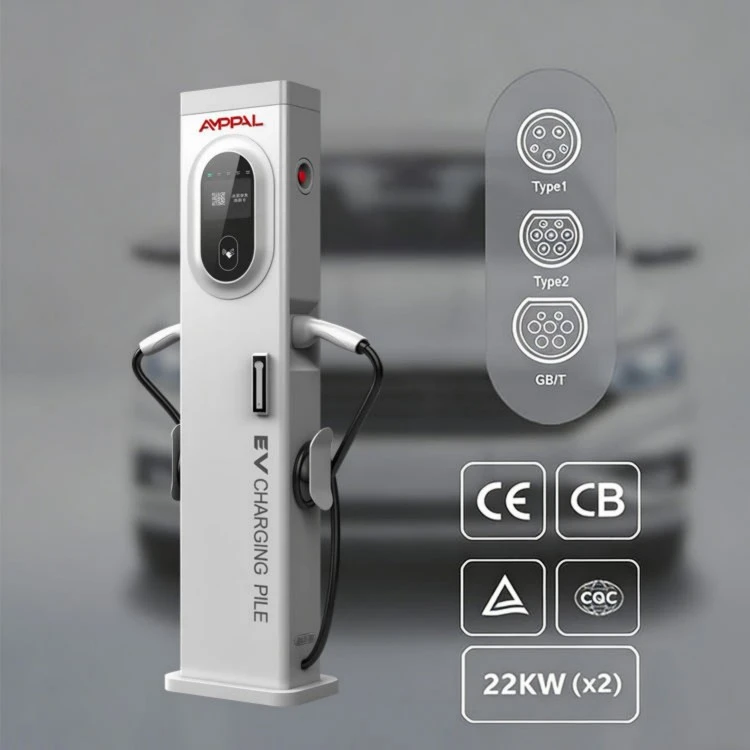

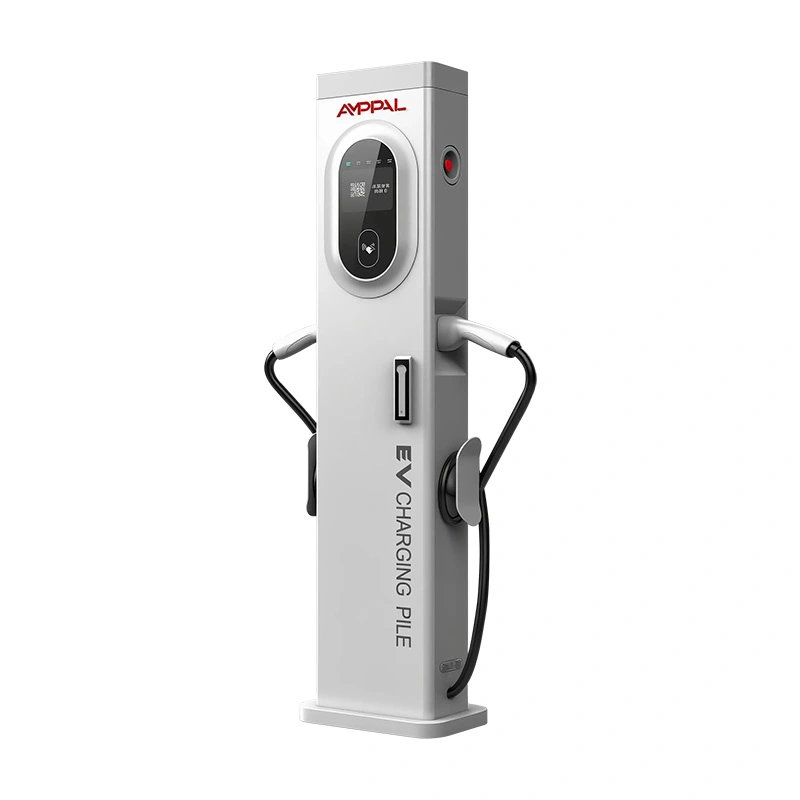

The 14kW AC EV Charger for Hotels and Office Buildings (AF-AC-014-Y-A-0-4-JA-P) is a 300 x 150 x 1400mm column carrying two Type 2 guns, rated 16A+16A on a 380VAC three-phase feed, with a 5-inch color touch screen up top. O envelope existe para resolver um problema: para onde vai um carregador quando não há parede nem ilha larga disponíveis?

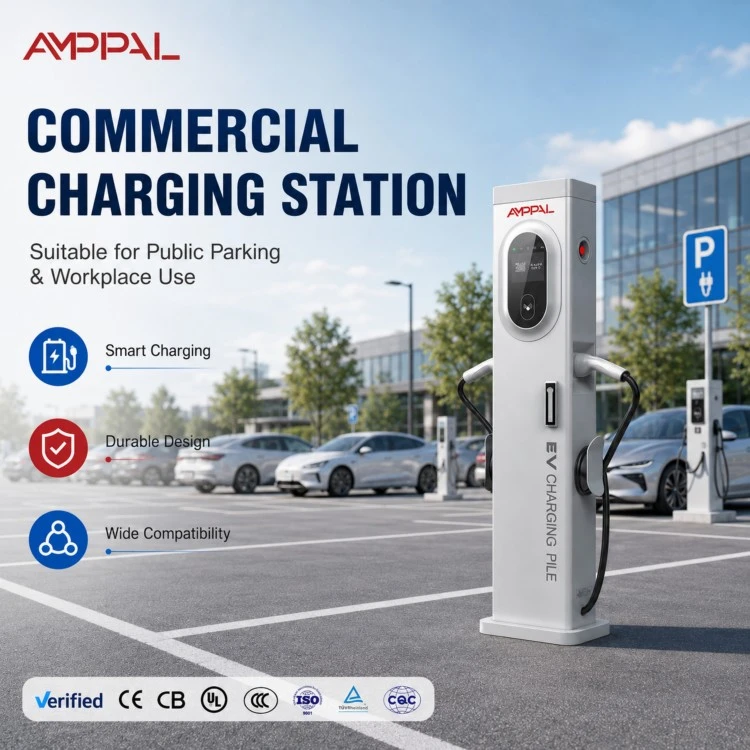

Os operadores o utilizam na faixa entre duas baias frontais, ao longo das bordas das calçadas onde um gabinete mais largo não seria aprovado e dentro de garagens onde as colunas consomem cada metro livre. O carregamento em si é CA padrão; a pegada é o recurso.

Cinco recompensas de uma coluna com metade da espessura

A profundidade de 150 mm libera rotas de cadeiras de rodas e aberturas de portas que um pedestal de 240 mm bloquearia; esta é a dimensão que decide se uma pesquisa de local será aprovada.

Dois soquetes Tipo 2 (16A + 16A) permitem que dois carros sejam carregados a partir de um ponto de alimentação, quase dobrando o rendimento de um poste de arma única.

A torre tem 1.400 mm de altura com a tela de 5 polegadas ao nível dos olhos em um local movimentado.

A proteção IP54 e uma faixa de trabalho de -20°C a +50°C cobrem o clima externo sem abrigo ou cobertura.

OCPP 1.6J com Ethernet, 4G e WiFi junta-se a um back office existente sem novo software.

Cada unidade é certificada pela CE e tem garantia de fábrica de 2 anos, com prazo de entrega de 15 a 20 dias úteis em nossa fábrica em Zhejiang.

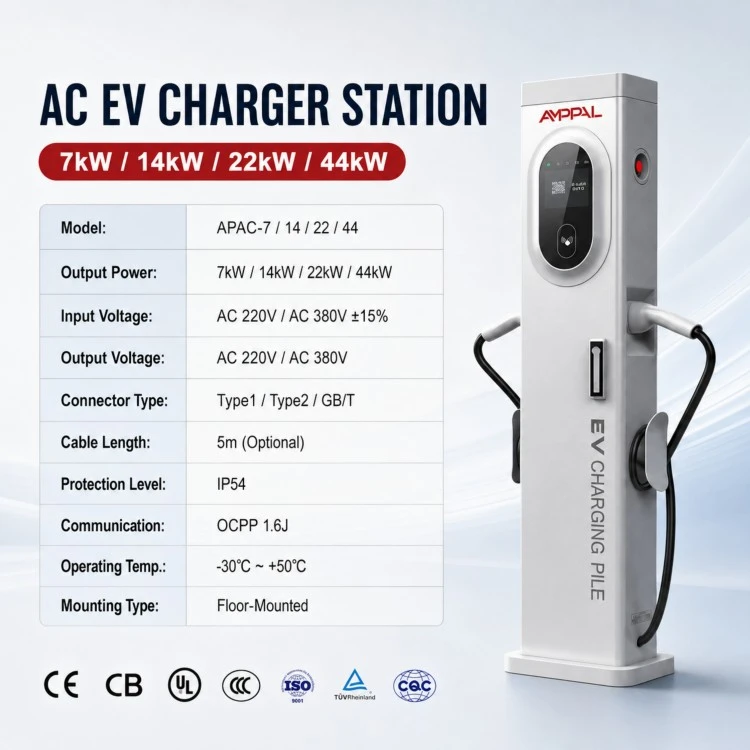

Especificações Técnicas

Locais onde cada centímetro é cobrado

Vagas nas ruas de antigas cidades europeias onde a calçada é estreita demais para um gabinete de 240 mm; a torre de 150 mm abraça a linha do meio-fio.

Filas de estacionamento frontais: uma torre na faixa compartilhada atende duas filas opostas.

Parques de estacionamento de vários andares com rampas fechadas; o perfil mantém as linhas de visão abertas para motoristas e câmeras.

Pátios de hotéis e escritórios onde o arquitecto paisagista recusa um volumoso pedestal junto à entrada.

Locais de eventos temporários: uma base de ancoragem M12, dois canhões e uma alimentação de 380V podem ser comissionados em um dia.

Pátios de concessionárias que abastecem EVs de demonstração durante a noite, sem abrir mão do estacionamento no showroom.

Como a torre atende dois veículos em uma coluna

Uma alimentação trifásica de 380 VCA +/- 15% entra pela placa de base e cai em uma seção de trilho DIN dentro da coluna, onde a estação a distribui para as duas tomadas. Cada pistola tem classificação de 16A por fase; o firmware limita a produção total na placa de identificação de 14 kW e compartilha esse espaço entre os dois carros.

Conecte o primeiro carro e ele desenha todo o orçamento. Inicie uma segunda sessão e a torre reequilibra a corrente entre as duas tomadas sem interromper a primeira; a tela mostra os kW e kWh de cada sessão em tempo real.

A tela sensível ao toque executa um fluxo plug-and-charge, enquanto o OCPP 1.6J transporta todos os registros de transações para o seu servidor via Ethernet, 4G ou WiFi. Se a rede cair, a sessão continua e os registros são carregados mais tarde.

Certificação e os testes por trás dela

Conformidade CE de acordo com as diretivas de Baixa Tensão e EMC, verificada antes do envio de cada lote de produção.

100% das unidades passam nos testes dielétricos de alta potência e nas verificações de continuidade do aterramento na linha final.

Ciclagem térmica de -30°C a +70°C conforme IEC 60068 em unidades amostradas, além de um teste de névoa salina de 96 horas para instalações costeiras.

Burn-in contínuo de carga total de 48 horas com monitoramento ao vivo de corrente, temperatura e estabilidade de comunicação.

Os componentes são compatíveis com RoHS e REACH, e a fábrica opera um sistema de gestão de qualidade ISO 9001:2015.

A inspeção de entrada abrange todos os lotes de conectores; um soquete tipo 2 solto é a falha de campo mais comum que vemos em torres CA.

Do aço plano a uma coluna de 1,4 metros: oito etapas

Corte a laser: as folhas são cortadas em lasers CNC no perfil exato da torre, com tolerâncias de 0,1 mm.

Dobra e conformação: uma prensa dobradeira CNC dobra a carcaça da coluna e as soldas por pontos travam a costura.

A soldadura robótica nos braços FANUC une o suporte de base e o prensa-cabo, o mesmo processo utilizado na nossa linha DC.

Tratamento de superfície: uma linha de limpeza e acabamento em três etapas protege a carcaça antes da montagem.

Pré-montagem: o trilho DIN, os contatores, o dispositivo de corrente residual e o módulo de medição são instalados e apertados de acordo com as especificações.

Eletrônicos: display, placa de comunicação e placa de alimentação estão montados e conectados.

Carga de firmware e verificação de conformidade OCPP: cada unidade é registrada e emparelhada com um servidor de teste antes do boxe.

CQ final e embalagem: teste de alta potência, inspeção visual e embalagem de papelão fecham a linha; pedidos padrão saem em 15 a 20 dias úteis.

14kW é o ajuste certo para sua pegada?

A torre de 14kW ganha seu sustento onde a restrição é física. Se o seu local for um terreno aberto com uma ilha de concreto pronta para um pedestal padrão, compre o gabinete mais barato de 240 mm; o perfil fino não compra nada.

Também é a ferramenta errada quando os carros ficam oito horas ou mais. O estacionamento noturno da frota é melhor servido por caixas de parede de 3,5 a 7 kW por uma fração do preço, porque 14 kW só compensam quando os veículos entram e saem durante o dia.

Escolha-o quando puder contar os centímetros: uma faixa central estreita, uma fileira na calçada com uma regra de recuo estrita ou uma garagem onde um armário mais largo custaria uma vaga de estacionamento. Se dois carros com aproximadamente 7 kW cada corresponderem ao seu tempo de permanência, esta é a maneira mais eficiente em termos de espaço para entregá-lo.

AMPPAL versus o pedestal padrão de 240 mm

Pegada: 150 mm versus cerca de 240 mm de profundidade significa que a torre passa por pesquisas de local que rejeitam o pedestal.

Uma alimentação, dois carros: um único circuito trifásico atende ambas as armas, em vez de duas instalações separadas.

Evidência de teste: CE, 100% hi-pot, névoa salina de 96 horas e queima de 48 horas são documentados por lote, e não apenas reivindicados em um folheto.

Termos de compra: modelos padrão de MOQ 1 unidade, prazo de entrega de 15 a 20 dias úteis, garantia de 2 anos, peças de reposição via DHL/FedEx.

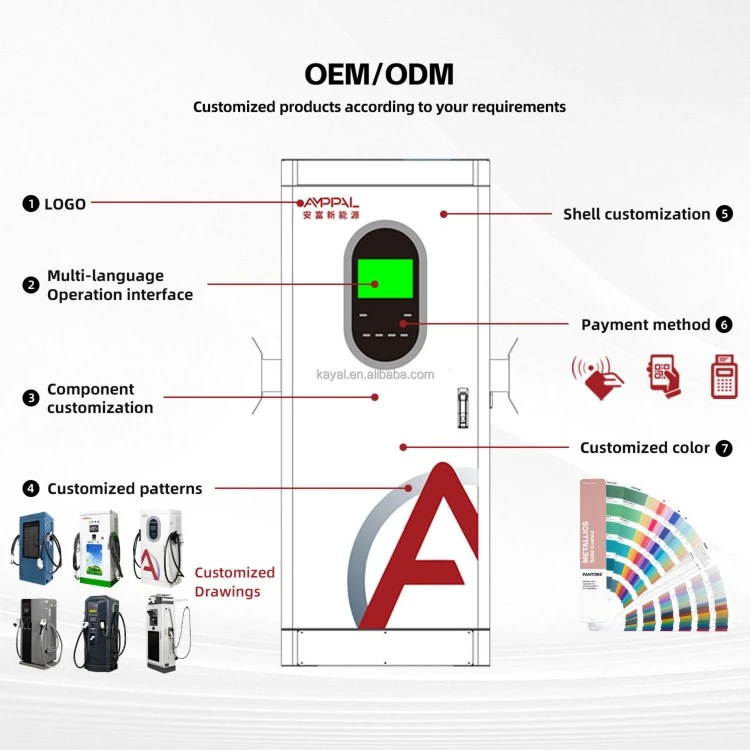

Personalização: logotipo, tela inicial e marca do cabo podem ser alterados; enviamos programas de exportação para mais de 40 países, incluindo Emirados Árabes Unidos, Arábia Saudita, Cazaquistão, Alemanha e México.

Embalagem e Envio: Levando Colunas ao Site

Cada torre é enviada totalmente montada em uma caixa de exportação de aproximadamente 350 x 220 x 1460 mm com blocos de canto de espuma; o peso bruto é de cerca de 45kg incluindo o kit de ancoragem e prensa-cabos.

As caixas vão quatro por palete, embaladas com protetores de borda; um contêiner de 40 pés comporta cerca de 60 torres paletizadas ou até 80 carregadas no chão.

Os termos padrão são FOB Ningbo ou Shanghai, ou planta EXW. Cada remessa inclui fatura comercial, lista de embalagem, conhecimento de embarque, certificado de origem e declaração de conformidade CE; o frete marítimo para Roterdã ou Jebel Ali normalmente leva de 30 a 40 dias.

Suporte que respeita seu cronograma de instalação

Garantia de 2 anos para defeitos de fabricação, contados a partir do envio e não do comissionamento, o que os instaladores nos dizem que simplifica as reclamações.

Resposta 24 horas por dia em tickets técnicos, com diagnóstico por vídeo para que seu eletricista possa fazer o conserto no mesmo dia.

Peças de reposição da DHL/FedEx do nosso armazém central; itens de movimentação rápida, como telas sensíveis ao toque e prensa-cabos, saem em até 2 dias úteis.

RMA em papel: envie fotos e o número de série da unidade, e decidiremos entre substituição ou reparo antes de enviar qualquer coisa de volta.

Para implementações em vários locais, sugerimos um kit de manutenção para cada 20 torres em seu estoque, para que as trocas de campo nunca esperem pela alfândega.

Tratamento no local: errado versus certo

Errado: montar a torre de forma que o cabo se desloque em direção ao corredor de tráfego. Direita: oriente a coluna para que ambos os cabos saiam da faixa de rodagem.

Errado: alimentar a torre com um circuito subdimensionado porque é apenas CA. Certo: dimensione o avanço das duas armas juntas; um disjuntor trifásico de 32 A com condutores de 6 mm2 é um ponto de partida seguro, então verifique com o código local.

Errado: passar o cabo Ethernet no mesmo conduíte do cabo de alimentação. À direita: dutos separados, com pelo menos 30 cm de distância, para proteger o link da rede contra interferências.

Errado: cobrir a tela sensível ao toque com adesivos ou sinalização. Direita: mantenha a tela limpa; a tela de 5 polegadas é a única interface local da operadora.

Errado: presumir que a garantia cobre vandalismo. Certo: reportar danos com fotos e número de série imediatamente; a garantia de 2 anos cobre defeitos de fabricação, portanto, quanto mais rápido você documentar, mais rápido agiremos.

O que os gerentes de site relatam após uma temporada

Um operador de estacionamento em Dubai instalou 12 dessas torres ao longo de uma fileira na calçada que o município considerou estreita demais para pedestais padrão. Após oito meses de verões a 45°C, uma tela sensível ao toque apresentou cintilação, que substituímos dentro da garantia dentro de uma semana. Seu resumo: a coluna é fina, mas não dobrou, balançou ou superaqueceu.

Um grupo hoteleiro alemão padronizou a torre para estacionamento no pátio depois que o arquiteto rejeitou um gabinete mais largo. A única reclamação deles: a antena 4G cai em uma única barra dentro do pátio, então eles agora encomendam a versão WiFi/Ethernet e a conectam ao switch do prédio.

Um empreiteiro saudita comprou um primeiro lote de 20 para um empreendimento de uso misto. A instalação da âncora levou seus eletricistas duas horas por torre no primeiro dia e menos de uma hora depois de ver o modelo de perfuração; desde então, eles encomendaram mais três lotes.

Perguntas frequentes

P: Dois carros podem realmente carregar ao mesmo tempo na torre de 14 kW?

R: Sim, ambas as tomadas estão energizadas e a estação compartilha o orçamento de 14kW entre elas; um único carro obtém o orçamento total quando está sozinho.

P: Que distância a torre precisa de um meio-fio ou parede?

R: Mantenha cerca de 600 mm de espaço de trabalho na frente dos soquetes; cerca de 200 mm de lado são suficientes para o laço do cabo.

P: A torre estreita precisa de uma fundação de concreto?

R: Uma base de ancoragem M12 em uma base de concreto de 300 x 300 mm é padrão; no asfalto fornecemos um suporte para montagem em superfície.

P: Com qual conector a estação é enviada?

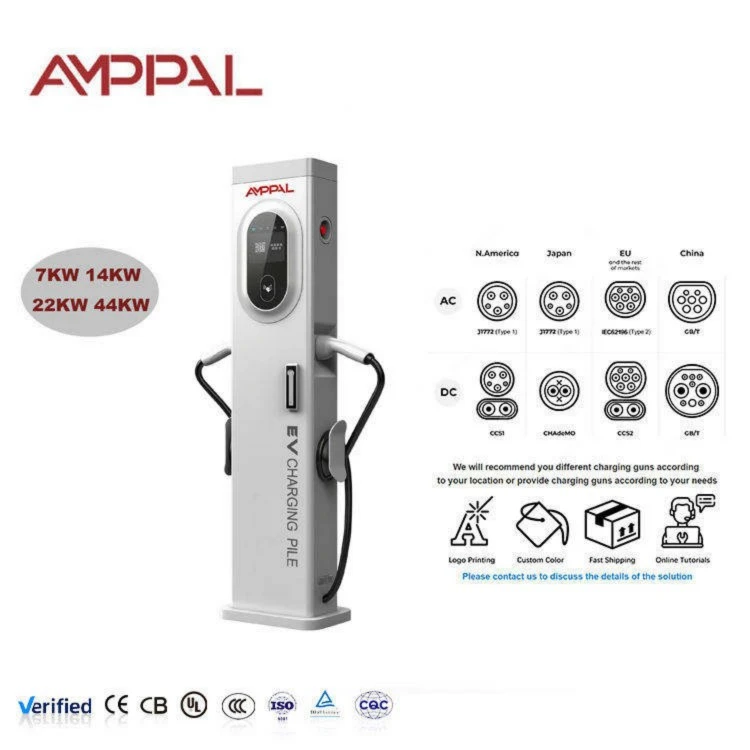

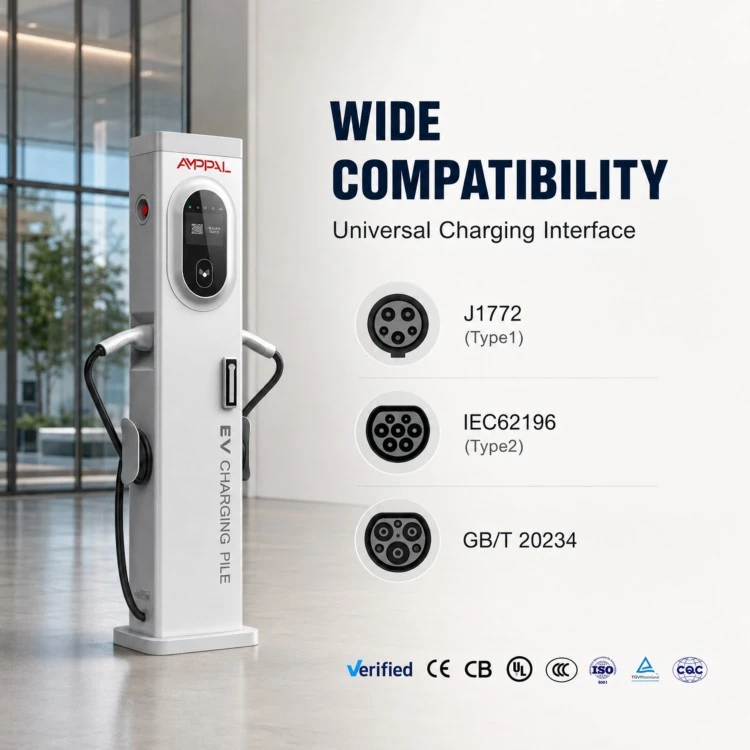

A: Duas tomadas Tipo 2 com cabos de 4,5m como padrão; este modelo AC não oferece CCS.

P: A torre pode funcionar com energia monofásica?

R: Não, requer 380VAC trifásico; para locais monofásicos, consulte nossas estações CA montadas na parede de 3,5 a 7 kW.

P: Como funciona o faturamento sem um terminal de pagamento?

R: OCPP 1.6J transfere tarifas e início/parada remota para seu back office ou plataforma de roaming, enquanto a tela mostra os dados da sessão localmente.

P: Qual é o prazo de entrega para um pedido de contêiner?

R: 15-20 dias úteis para modelos padrão após confirmação do pedido e depósito.

P: A tela é legível sob luz solar direta?

R: É um LCD colorido de 5 polegadas com configuração de brilho externo; sob o forte sol do meio-dia, a cobertura que oferecemos como opção ajuda.
