Torre de carregamento AC EV de porta dupla de 14kW para estacionamentos comerciais

Dois pontos de carregamento em uma base

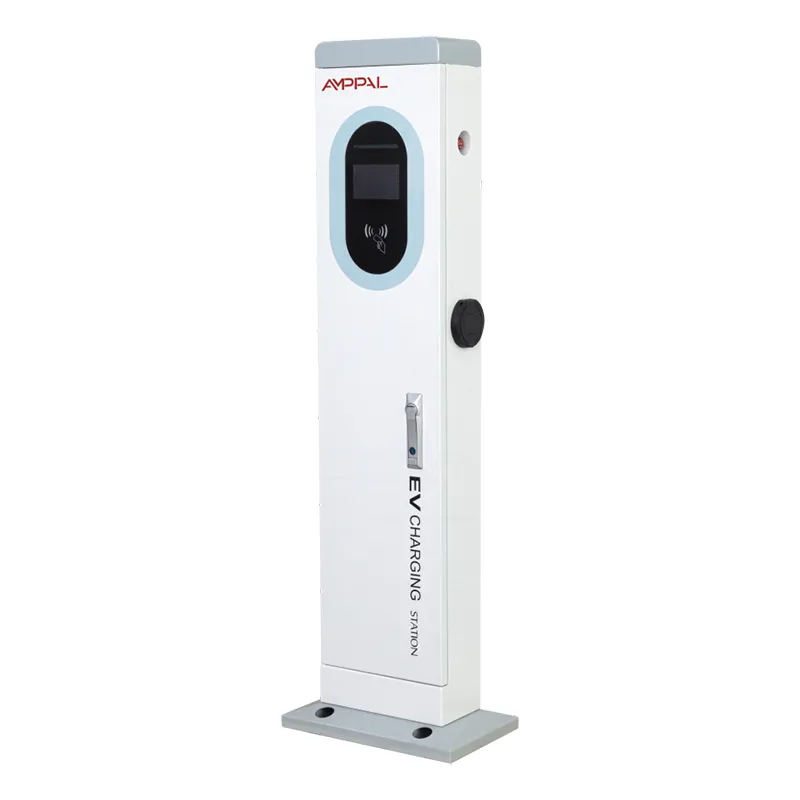

Duas vagas de estacionamento podem compartilhar uma coluna de carregamento - essa única decisão é toda a história deste produto. O AF-AC-14kW é uma torre de 410 x 240 x 1400 mm com duas pistolas AC de 7 kW, uma tela colorida sensível ao toque de 5 polegadas, um conjunto de terminais de pagamento e um módulo de rede atendendo ambos os lados.

Pense nisso como duas caixas de parede condensadas em uma coluna independente, sem as peças duplicadas. Uma fundação, um gabinete, um corpo IP54, uma alimentação de 220 VCA +/- 20% - e dois carros carregando ao mesmo tempo a 7 kW cada.

Para os proprietários de canteiros que contabilizam o custo por bay, é aí que a torre muda a planilha. A segunda baia deixa de custar quase tanto quanto a primeira. Duas baias, um contrato de manutenção, um conjunto de documentos – os números param de dobrar.

O argumento do custo por baía

Uma fundação em vez de duas - uma única base de concreto e um kit de ancoragem cobrem ambas as baias.

Um módulo de rede, um SIM, uma tela – as peças duplicadas em dois carregadores separados são compartilhadas aqui.

Uma visita de instalação – uma equipe e um cabo até a coluna, aproximadamente metade da mão de obra de duas unidades.

Nas planilhas de orçamento de nossos clientes, o custo total instalado por compartimento geralmente fica 25-35% abaixo de dois carregadores separados de 7 kW.

Um ponto de entrada OCPP – dois compartimentos aparecem como um dispositivo no back-end, portanto, o comissionamento e o monitoramento diário levam menos tempo.

Peças sobressalentes padronizadas - as mesmas telas, armas e placas de controle são usadas em nossa série de torres, portanto, um kit sobressalente cobre vários locais.

Especificações Técnicas

Melhores locais para uma torre de armas duplas

Lotes de hotéis e resorts onde duas baias de hóspedes geralmente ficam lotadas na hora do check-out.

Lotes superficiais de shopping centers com vãos emparelhados próximos à entrada.

Estacionamentos no local de trabalho emparelhados com vagas para funcionários, onde os dois carros chegam e saem no mesmo horário.

Lotes municipais onde a largura do vão é pequena e dois postes separados lotariam a fileira.

Terrenos de apartamentos e condomínios que atendem a duas baias exclusivas para residentes.

Como duas armas compartilham uma torre

Ambas as pistolas utilizam a mesma alimentação de 220 VCA +/- 20% através de uma unidade de controle. Quando dois carros são conectados ao mesmo tempo, cada arma fornece até 7 kW – um total de 14 kW. Quando apenas um carro é conectado, ele ainda chega a 7 kW; esta torre não concentra o poder num único canhão e não pretendemos o contrário.

A tela de 5 polegadas mostra ambas as sessões, de modo que cada baia recebe seu próprio status de cobrança, fluxo de pagamento e recibo. Como as duas armas ficam em um único dispositivo, um motorista que paga com cartão ou APP não precisa saber em qual compartimento está - a sessão segue a arma na qual ele está conectado.

Ambos os compartimentos se reportam ao back-end por meio de uma única conexão OCPP 1.6 ou 2.0. Isso significa uma entrada de dispositivo, uma atualização de firmware e uma sessão de diagnóstico remoto para duas vagas de estacionamento. Um gerente com duas dúzias de torres vê duas dúzias de dispositivos no painel, e não quarenta e oito.

Portões de qualidade antes da marca CE entrar em vigor

A torre possui marcação CE de acordo com as diretivas de Baixa Tensão e EMC, com o arquivo mantido por série de modelo.

IP54 verificado por testes de laboratório e de terceiros – à prova de poeira e respingos, com entradas de cabos seladas.

Teste de névoa salina de 96 horas no revestimento em pó, padrão para nosso programa de exportação costeira.

Teste de carga de pistola dupla - ambas as saídas funcionam simultaneamente com potência nominal total para comprovar o comportamento combinado de 14kW.

Testes de temperatura entre -20°C e +50°C, incluindo legibilidade da tela em partida a frio.

Nenhuma torre é enviada sem seu próprio relatório de teste com número de série. A certificação em nível de planta abrange CCC, TUV, UL e CB.

Como a Torre Twin-Gun é construída

O perfil da coluna 410 x 240 é cortado a laser e perfurado em nossas próprias linhas, em vez de comprado.

As dobradeiras TRUMPF formam a coluna; Os robôs FANUC soldam as costuras.

O revestimento em pó é aplicado, com amostras em lote enviadas para testes de névoa salina.

A linha AC cabe na unidade de controle, contator, tela e ambas as pistolas com seus coldres.

A vedação IP54 é verificada nas entradas dos cabos e na moldura da tela.

Cada torre executa um teste de carga simultâneo com dois canhões, além de testes de pagamento e de rede.

O QC registra o número de série, os resultados dos testes e os documentos CE e, em seguida, registra o envio.

O prazo de entrega padrão é de 15 a 20 dias úteis; as reservas de contêineres são confirmadas antes do início da produção.

Uma torre de arma dupla ou dois carregadores individuais?

Dois carregadores separados de 7kW vencem exatamente em uma situação: quando as duas baias ficam distantes uma da outra, como extremidades opostas de um lote, onde passar o cabo para uma coluna compartilhada custaria mais do que o gabinete de uma segunda unidade.

Em todos os outros lugares a torre ganha em dinheiro e manutenção. Dois carregadores significam duas bases, duas telas, dois módulos de rede, dois cartões SIM e duas visitas de instalação. Uma torre substitui tudo isso por uma de cada, e é por isso que o custo instalado por compartimento normalmente cai de um quarto a um terço. A economia é tão real que vários de nossos distribuidores agora cotam torres de canhão duplo por padrão sempre que dois compartimentos são adjacentes.

Quem não deveria comprá-lo: locais com um compartimento hoje e nenhum segundo compartimento planejado - a torre de canhão único de 7kW é mais barata; ou lotes onde as duas baias de carregamento devem ficar fisicamente separadas por mais de alguns metros. Compre a torre quando duas baias estiverem lado a lado e permanecerem assim.

Por que os importadores reordenam o segundo contêiner

Preços direto da fábrica da Zhejiang Anfu New Energy Technology Co., Ltd. em Yueqing - fundada em 2014, uma pequena empresa nacional gigante.

Um SKU que abrange duas baias, o que simplifica o estoque do importador e o treinamento do instalador.

Arquivos de certificação (CE mais CCC, TUV, UL e CB) prontos para serem entregues às autoridades e concessionárias locais.

Mais de 1.000.000 de unidades entregues até 2024 em mais de 40 países, com pedidos repetidos de distribuidores na Malásia, Turquia e Golfo.

Opções OEM e ODM - cor personalizada, logotipo e marca de pagamento, com MOQ discutido por projeto.

Envio de uma torre de 1,4 metros sem danos

A caixa é vertical, com suporte construído ao redor da face da tela e de ambos os coldres. Os parafusos de ancoragem, o modelo de perfuração e as ferramentas de montagem ficam na mesma caixa, para que o instalador tenha tudo no primeiro dia.

O comprimento da caixa de 1.400 mm é o valor-chave para o planejamento de contêineres - as caixas ficam planas e empilhadas, e um contêiner de 20 pés carrega cerca de 60 a 80 torres, dependendo das dimensões da caixa. Nosso balcão de remessa confirma a contagem exata antes de você fazer a reserva.

Citamos FOB Ningbo ou Xangai por padrão; EXW e CIF estão disponíveis. A papelada abrange fatura, lista de embalagem, conhecimento de embarque e cópia do certificado CE - é preparada dentro do prazo de 15 a 20 dias úteis.

Termos de serviço que os compradores devem saber

Garantia de 2 anos cobrindo ambas as armas, a tela e o módulo de pagamento.

Conjuntos de armas sobressalentes e telas estocadas para envio rápido - os dois itens de desgaste mais comuns.

Diagnóstico remoto por 4G ou Ethernet, com atualizações de firmware entregues pelo backend.

Conselho para o pessoal do local: limpe a tela com um pano seco semanalmente e verifique se há dobras nos cabos em ambos os coldres.

Manual do usuário, desenho de instalação e guia de configuração OCPP são enviados com cada unidade.

Erros de instalação que destroem uma boa torre

Errado: enterrar o cabo de alimentação sem conduíte e esperar que ele sobreviva. À direita: passe o cabo no conduíte até a base da coluna, com um laço de serviço para futura reterminação.

Errado: despejar a almofada a olho nu e depois calçar a torre para nivelar. À direita: despeje de acordo com o modelo fornecido e verifique o nível antes do concreto endurecer.

Errado: deixar ambos os cabos no corredor entre os compartimentos. Certo: direcione cada arma em direção ao seu próprio compartimento para que os motoristas nunca tropecem no cabo do outro lado.

Errado: presumindo que o WiFi do escritório alcance os dois compartimentos. À direita: verifique o sinal na posição da coluna antes de despejar - ou instale um SIM 4G.

Errado: pular a verificação de aterramento porque a torre parece sólida. Direita: verifique a continuidade do aterramento da haste de aterramento do bloco durante o comissionamento.

Histórias de operadores de sites de dois compartimentos

Um administrador de propriedade em Atenas instalou oito torres em dois blocos de apartamentos no final de 2024, com os residentes compartilhando quatro unidades de canhão duplo em oito baias. Sua nota depois de seis meses: um coldre de arma precisava ser reapertado e os moradores não discutiam sobre mais nada - o que, para um conselho de condomínio, conta como um sucesso silencioso.

Um operador de estacionamento holandês administra a torre em um estacionamento P+R nos arredores de Utrecht - duas vagas, uma coluna, pagamento com cartão. Comentário dele: a segunda baia era basicamente uma infraestrutura gratuita, pagamos apenas pela arma extra. A pequena reclamação é a posição da tela: ótima posição, estranha se você quiser assistir do carro.

Um distribuidor turco que compra torres de 14 kW para redes de hotéis disse que a torre reduziu o tempo de instalação por compartimento de dois dias para um. Sua reclamação: o modelo fornecido pressupõe um lote nivelado e dois de seus sites precisaram primeiro de pequenos ajustes de nivelamento.

Perguntas sobre carregamento de pistola dupla

P: Se dois carros carregam ao mesmo tempo, que velocidade cada um atinge?

R: Cada canhão fornece até 7kW simultaneamente, um total de 14kW - nenhum dos compartimentos deixa o outro de fome.

P: Uma arma pode fornecer todos os 14 kW?

R: Não. O teto de cada canhão é de 7 kW, então um único carro ainda carrega até 7 kW; escolha a torre de 22 kW ou 44 kW se precisar de mais por veículo.

P: Quantas vagas de estacionamento uma torre atende?

R: Dois, um por arma, de preferência lado a lado - o cabo de cada arma chega ao seu próprio compartimento.

P: A torre precisa de dois circuitos de alimentação separados?

R: Nenhuma alimentação de 220 VCA +/- 20% serve ambas as pistolas através da unidade de controle interno.

P: 14 kW são suficientes para um EV moderno durante a noite?

R: Sim. 7 kW por carro acrescentam cerca de 45 km de autonomia por hora, portanto, uma sessão noturna cobre uma bateria completa para a maioria dos veículos elétricos de passageiros.

P: Quanto custa por compartimento em comparação com dois carregadores únicos?

R: Em locais típicos, o custo instalado por compartimento é 25-35% menor, principalmente devido ao compartilhamento da fundação, módulo de rede e visita de instalação.

P: Posso gerenciar as duas armas de forma independente no backend?

R: Sim - cada pistola é um conector OCPP separado em um dispositivo, para que você possa definir preços, programar e gerar relatórios por compartimento.

P: Qual é o prazo de entrega?

R: 15-20 dias úteis, com o pacote completo de documentos e certificado CE enviado de Ningbo ou Xangai.
