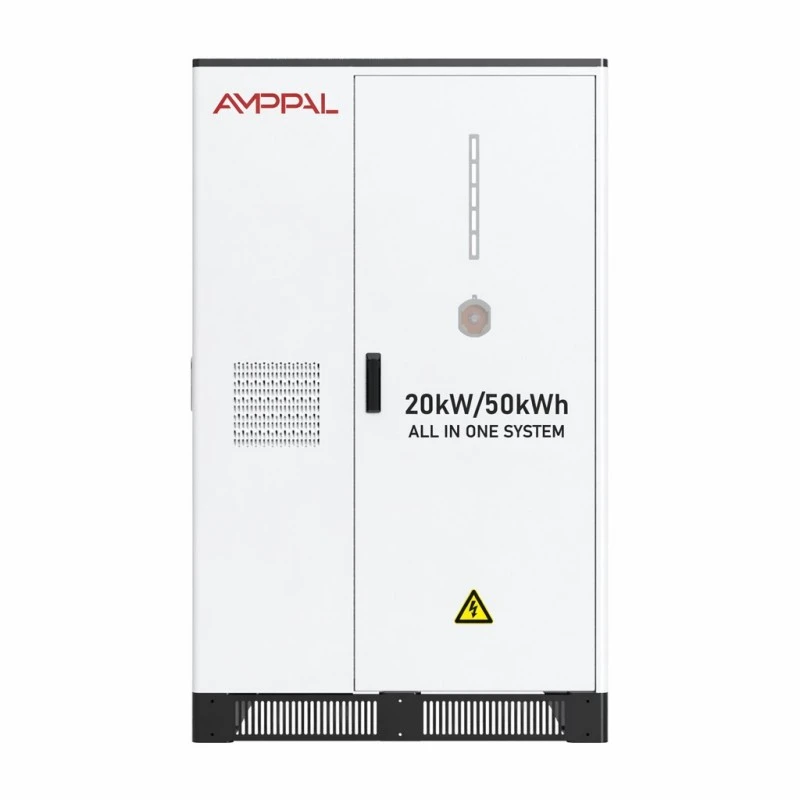

Sistema de armazenamento de energia de bateria multifuncional de 20–50 kW para aplicações comerciais e solares

Um gabinete em vez de três listas de aquisições

Um projeto de energia solar mais armazenamento normalmente significa três fornecedores: um inversor fotovoltaico, um rack de bateria e um controlador que se comunica com ambos. Cada um tem sua própria garantia, seu próprio engenheiro de comissionamento e seu próprio jogo de culpa quando o sistema apresenta desempenho inferior. Este sistema de armazenamento de energia de bateria multifuncional de 20–50 kW para aplicações comerciais e solares reúne todos os três em uma única entrega.

O estágio do inversor aceita até 26kW de CC do seu conjunto de telhado (39kW no modelo de 30kW, 65kW no modelo de 50kW) em rastreadores 2/4 MPPT, para que a bateria seja carregada a partir de energia solar sem um inversor híbrido separado ou uma caixa de string adicional.

Dentro há uma bateria LFP de 51,2 kWh construída a partir de cinco pacotes de 10,24 kWh, além de lógica de controle local que executa autoconsumo, mudança de tempo de uso e backup de rede na mesma tela. Para um local que deseja apenas o uso próprio da energia solar mais cobertura contra interrupções, este é o caminho mais curto do pedido até a exportação.

Por que a classificação de entrada solar é importante

A entrada fotovoltaica máxima de 26 kW no modelo de 20 kW permite que o conjunto exceda a classificação do inversor; o MPPT limita o excedente em vez de reduzir o rendimento diurno.

2/4 vias MPPT: dois rastreadores como padrão, quatro onde seu telhado fica voltado para azimutes diferentes - um lado sombreado não trava o outro.

A tensão nominal da rede é de 380 V CA com tolerância de 50/60 Hz ± 5 Hz, portanto, o mesmo gabinete atende aos mercados de 50 Hz e 60 Hz sem uma variante de fábrica.

Com 97% de eficiência máxima e 90% de profundidade de descarga, mais de cada quilowatt-hora solar atinge a carga em vez de ser perdido na conversão.

A comunicação via CAN/RS485/WiFi abrange monitoramento local, handshakes de inversores e leituras remotas sem a compra de um gateway separado.

A entrada AC inferior, trifásica de quatro fios (3L+N+PE), mantém a passagem dos cabos dentro do pedestal e encurta o percurso até o quadro principal.

Especificações Técnicas

Onde um gabinete de 20-50 kW ganha seu sustento

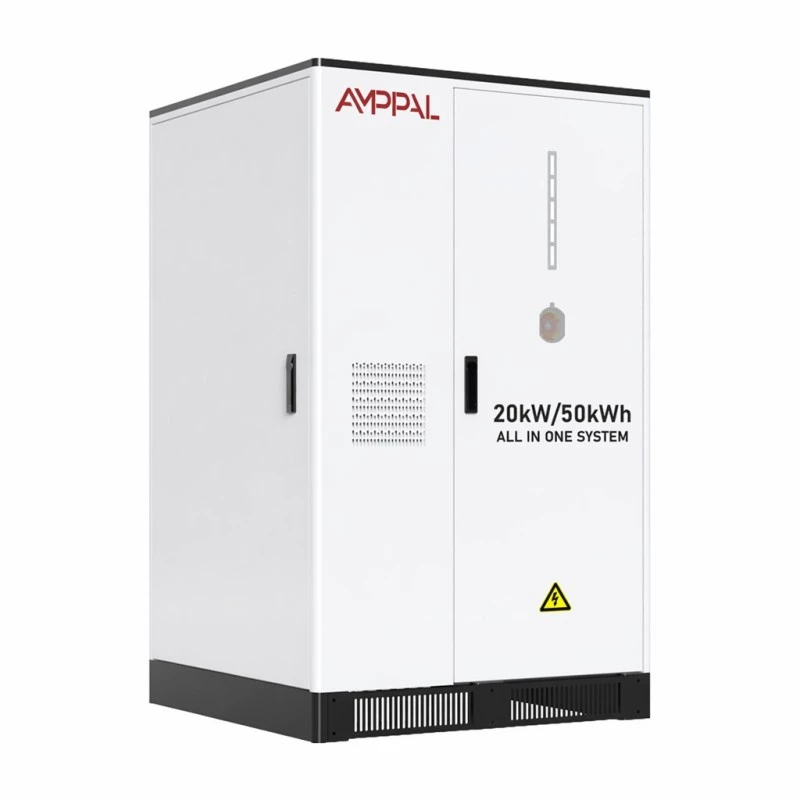

Pequenas fábricas com picos de produção solar nos telhados e à tarde: o modelo de 20 kW/51,2 kWh cobre um pico de procura de 20 kW durante cerca de duas horas e meia.

Hotéis e pensões que utilizam ar condicionado mediante tarifa por tempo de utilização: carregar durante a noite, descarregar pela janela de refrigeração.

Locais de processamento agrícola com qualidade de rede intermitente — o gabinete passa por quedas de tensão sob controle local sem software EMS externo.

Redes de varejo e oficinas que alugam espaço: um gabinete não precisa de espaço dedicado para baterias, apenas uma base plana de concreto e acesso a cabos.

Pátios de veículos elétricos com cargas de carga modestas: buffer de 2 a 4 carregadores lentos em uma conexão de rede fraca sem atualizar o transformador.

Como a topologia híbrida funciona diariamente

De manhã, os rastreadores MPPT alimentam primeiro a carga solar com energia solar. O excedente vai para a bateria até atingir o teto SOC programado, normalmente 90-100% dependendo do seu plano tarifário.

Quando a carga excede a energia solar mais a bateria, a rede cobre o equilíbrio perfeitamente – um estágio de conversão, não duas caixas negociando em um ônibus.

À noite, a bateria descarrega durante os horários de pico da tarifa e o EMS reserva um SOC de piso para backup da rede. Como o controlador local mantém a programação, uma conexão perdida com a Internet não interrompe a lógica de mudança — apenas interrompe o painel remoto.

O que o arquivo de segurança contém

A proteção contra incêndio é aerossol no nível PACK e aerossol novamente no nível do gabinete – dois estágios independentes direcionados aos dois locais diferentes em que um evento térmico pode começar.

As células LFP 3,2V/100Ah carregam CE e RoHS no nível do pacote, e o equipamento completo é enviado com documentação UN38.3 e MSDS para alfândega e seguro.

O resfriamento de ar inteligente mantém os cinco pacotes dentro de uma faixa estreita de temperatura; a curva do ventilador segue a temperatura da célula em vez de funcionar em velocidade máxima o dia todo.

O gabinete IP54 é adequado para posições de cobertura externa e salas de fábrica cobertas; o compartimento elétrico é separado do compartimento da bateria dentro do gabinete.

A vida útil do ciclo é estimada em >6.000 vezes a 0,5°C e 25°C, com pelo menos 80% de retenção de energia – um ciclo completo por dia de trabalho leva cerca de vinte anos antes que o limite seja atingido.

A janela ambiente é de 0°C a +50°C com umidade relativa de 0-95% e altitude de 2.000 m (reduzida acima); a maioria das salas de plantas sem aquecimento ficam dentro dele.

Como o gabinete de 850 kg é construído em Yueqing

1. Ingestão de células – as células LFP recebidas são amostradas em lote quanto à capacidade e resistência interna antes do início de qualquer montagem da embalagem.

2. Montagem do conjunto – os conjuntos de 102,4 V/10,24 kWh são soldados, cabeados e testados quanto ao isolamento com o conjunto BMS instalado.

3. Fabricação de gabinetes - a chapa de aço é cortada em CNC, dobrada e soldada, depois pré-tratada e revestida com pó na mesma linha usada para os produtos de carregamento.

4. Integração do inversor – o estágio fotovoltaico, o estágio CC da bateria e os terminais CA são conectados ao controlador local em um barramento.

5. Equipamento térmico e contra incêndio – geradores de aerossóis, dutos de ar e sensores de temperatura são instalados e verificados funcionalmente.

6. Execução de comissionamento — cada gabinete completa uma carga e descarga completa de 0,5°C com registro de tensão e temperatura no nível do pacote.

7. Simulação de rede – as transições dentro e fora da rede são verificadas em relação a uma fonte CA programável antes da liberação.

8. Embalagem – o gabinete é aparafusado a um palete reforçado com indicadores de choque, embalado e preparado para carregamento do contêiner.

Escolhendo entre 20, 30 e 50kW

Combine o modelo com a sua importação de pior caso, não com a sua média. Meça a demanda de meia hora que realmente impulsiona sua conta: o modelo de 20kW transporta até 20kW de carga da bateria, o modelo de 30kW, 30kW, e o modelo de 50kW, 50kW. A energia segue: 51,2, 61,44 e 107 kWh respectivamente.

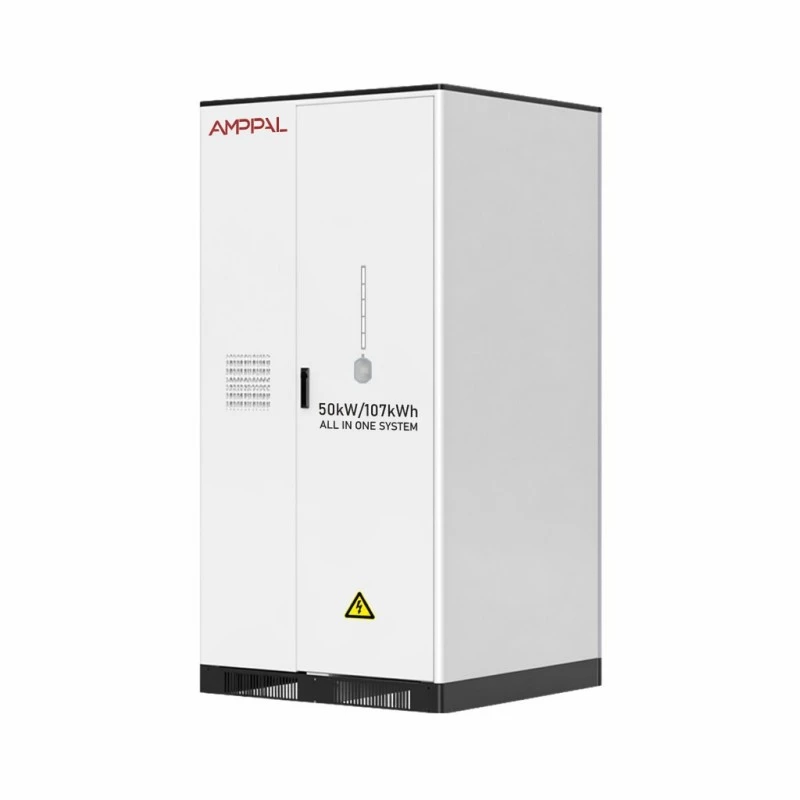

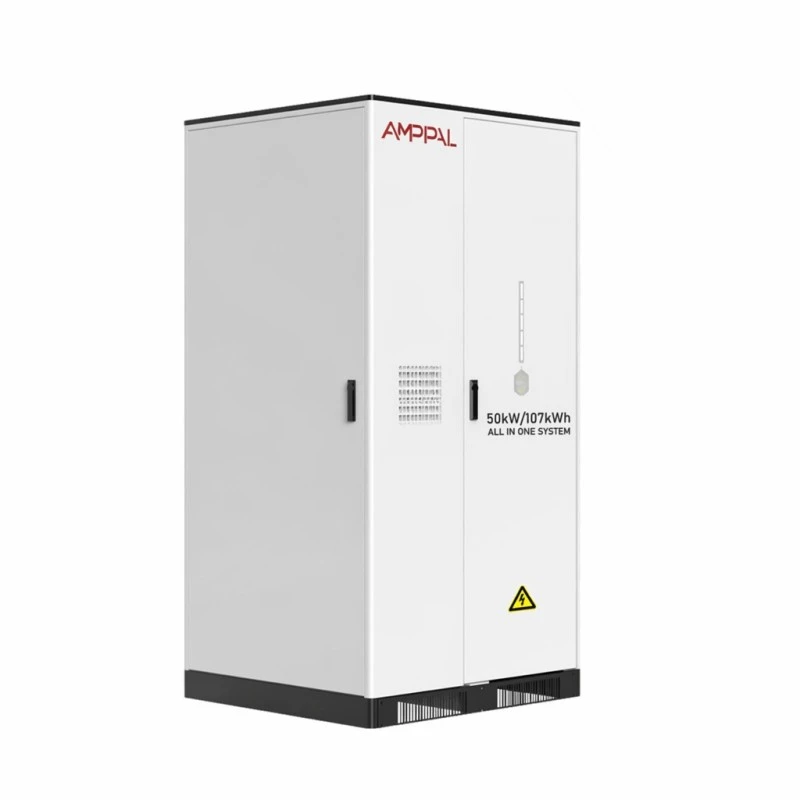

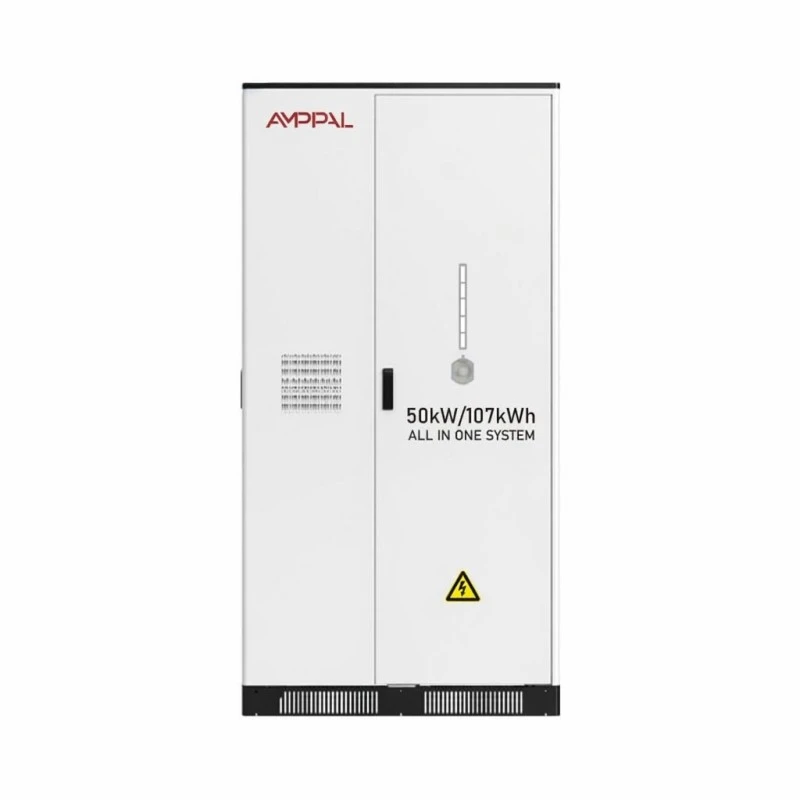

O gabinete de 50kW é fisicamente diferente – 1100*1205*2200mm e 1200kg contra 1000*1106*1640mm e 850kg para os dois menores – portanto, verifique a largura das portas, a carga no piso e o acesso do guindaste antes de confirmar.

Se o seu site não tiver problemas de importação de grade e nenhuma distribuição no tempo de uso, este gabinete provavelmente será o gasto errado. É compensado através do autoconsumo e da mudança tarifária; sem eles, uma bateria é um ativo estacionado. Gostaríamos de lhe dizer isso antes de recebermos seu pedido.

Comparando cotações de fornecedores

Pergunte se a eficiência cotada é no nível do sistema ou apenas no inversor. O nosso é um máximo de 97%, medido no limite do gabinete, incluindo cargas auxiliares.

Pergunte se a proteção contra incêndio cobre tanto o nível da embalagem quanto o nível do gabinete – uma cotação com aerossol de gabinete apenas deixa as embalagens desprotegidas.

Pergunte qual é o teto de entrada do MPPT; um 'híbrido de 20 kW' que aceita apenas 15 kW de energia fotovoltaica obriga você a comprar um segundo inversor mais tarde.

Pergunte sobre o EMS: o controlador local pode funcionar sem a nuvem? O nosso sim, o que é importante em mercados com conectividade instável.

Condições comerciais: 25-35 dias úteis para modelos padrão, garantia de cinco anos para o gabinete completo, MOQ de uma unidade para pedidos de avaliação.

Envio de um gabinete de peça única

Os modelos de 20kW e 30kW têm 1000*1106*1640mm e pesam 850-950kg; o modelo de 50kW é 1100*1205*2200mm a 1200kg. Cada um é enviado em um palete de aço reforçado com compartimentos para empilhadeiras, pronto para uma empilhadeira no destino.

Uma unidade ocupa cerca de um terço de um contêiner de 20 pés; dois cabem confortavelmente com suporte. Como a bateria está instalada, a remessa é classificada como mercadoria perigosa UN3480 – preparamos o relatório UN38.3 e a MSDS, e você deve reservar cerca de uma semana extra para reserva de mercadorias perigosas no porto.

Os termos são FOB Ningbo ou Shanghai como padrão, CIF disponível mediante solicitação. Para frete aéreo de unidade única, o peso e a classe da bateria tornam-no antieconômico; frete marítimo ou terrestre é a rota prática.

Garantia, Degradação e Trocas de Pacotes

Garantia de cinco anos para o gabinete completo – pacotes, estágio inversor, ventiladores térmicos e controlador local – não apenas para a bateria.

A capacidade é garantida para reter pelo menos 80% da energia nominal durante os primeiros cinco anos sob ciclos normais de 0,5°C; degradação além disso é coberta pelos mesmos termos.

Os pacotes são módulos intercambiáveis: um pacote com falha é trocado em horas sem devolver o gabinete inteiro, e o BMS se reequilibra automaticamente na reinicialização.

A manutenção anual abrange a limpeza do filtro, verificação do torque do terminal, inspeção do ventilador e verificação de capacidade; nosso diagnóstico remoto pode sinalizar primeiro um pacote fraco.

Pacotes sobressalentes e placas de controle são mantidos em estoque e enviados dentro de 5 a 7 dias úteis; a garantia estendida para oito ou dez anos tem preço no momento do pedido.

Erros de instalação que vemos repetidos

Errado: assumir que a saída de 380V alimenta diretamente o equipamento monofásico. Certo: o gabinete é trifásico; divida a carga em L1/L2/L3 e mantenha o neutro ligado de acordo com o código local.

Errado: montá-lo em piso de madeira ou betonilha fina. Certo: o peso de 850-1200 kg precisa de uma base de concreto ou piso reforçado adequado para a carga pontual.

Errado: executar sequências PV de orientações mistas em um rastreador esperando saída total. Certo: use a configuração MPPT de 4 vias e atribua a cada azimute seu próprio rastreador.

Errado: armazenar a bateria abaixo de -20°C ou carregar acima de +50°C. À direita: respeite a janela de temperatura de armazenamento de -20°C a +60°C e a umidade operacional de 0-95% UR.

Errado: enterrar a entrada inferior do cabo em água ou detritos. À direita: mantenha o pedestal desobstruído - a entrada inferior AC (3L+N+PE) pressupõe que a área da sobreposta permanece acessível.

O que os instaladores e proprietários relatam

Uma oficina de vestuário em Dhaka, Bangladesh, colocou um modelo de 30 kW atrás de um telhado de 40 kWp no início de 2025. O proprietário relatou que as horas do gerador a diesel caíram de diárias para algumas por mês, e o instalador observou que o MPPT integrado economizou uma semana de comissionamento em comparação com equipamentos separados – embora eles desejassem que a antena WiFi tivesse um cabo mais longo para seu armazém com telhado de metal.

Um operador de supermercado em Sófia, na Bulgária, opera uma unidade de 20 kW com uma tarifa diurna/noite. O gerente da instalação confirmou que o gabinete paga cerca de um terço de seu delta mensal de eletricidade e acrescentou uma reclamação: o ventilador é audível no depósito adjacente, então eles o transferiram para o cais de carga.

Um depósito de abastecimento de mineração em Lima, Peru, comprou o modelo de 50 kW para backup após repetidos cortes na rede. Seu engenheiro elétrico elogiou a velocidade de transferência dentro/fora da rede, mas pediu um alarme local mais alto – o LED do painel por si só era fácil de perder durante o turno noturno.

Perguntas frequentes

P: Ele pode ser carregado exclusivamente com energia solar, sem rede?

R: Sim, no modo off-grid; o MPPT direciona a energia fotovoltaica para a bateria e a carga, com a rede apenas como reserva.

P: Quanto custa o teto para o modelo de 20kW?

R: Cerca de 4kWp por 20m2 de telhado bom, então 26kW de entrada fotovoltaica equivalem a aproximadamente 130m2 de painéis.

P: O que acontece durante uma interrupção da rede?

R: O gabinete é transferido para o modo fora da rede automaticamente; o SOC de reserva que você define no EMS define por quanto tempo o edifício funciona.

P: Quanto tempo duram os pacotes?

R: Mais de 6.000 ciclos a 0,5°C e 25°C a 80% de retenção — cerca de vinte anos com um ciclo por dia de trabalho, menos se o ciclo for mais intenso.

P: O inversor pode ser substituído separadamente?

R: Sim, o estágio e os pacotes do inversor são módulos independentes, que podem ser reparados sem devolver o gabinete à fábrica.

P: Qual é a eficiência de ida e volta?

R: Máximo de 97% no nível do gabinete com profundidade de descarga de 90% — a reserva DOD de 10% também estende a vida útil do ciclo.

P: Precisamos de uma sala de bateria?

R: Não. IP54 e a supressão de incêndio interna permitem a instalação em sala de fábrica ou ao ar livre coberta em uma base de concreto.

P: Qual é o prazo de entrega?

A: 25-35 dias úteis para modelos padrão de 20/30/50kW; tensões personalizadas adicionam tempo.
