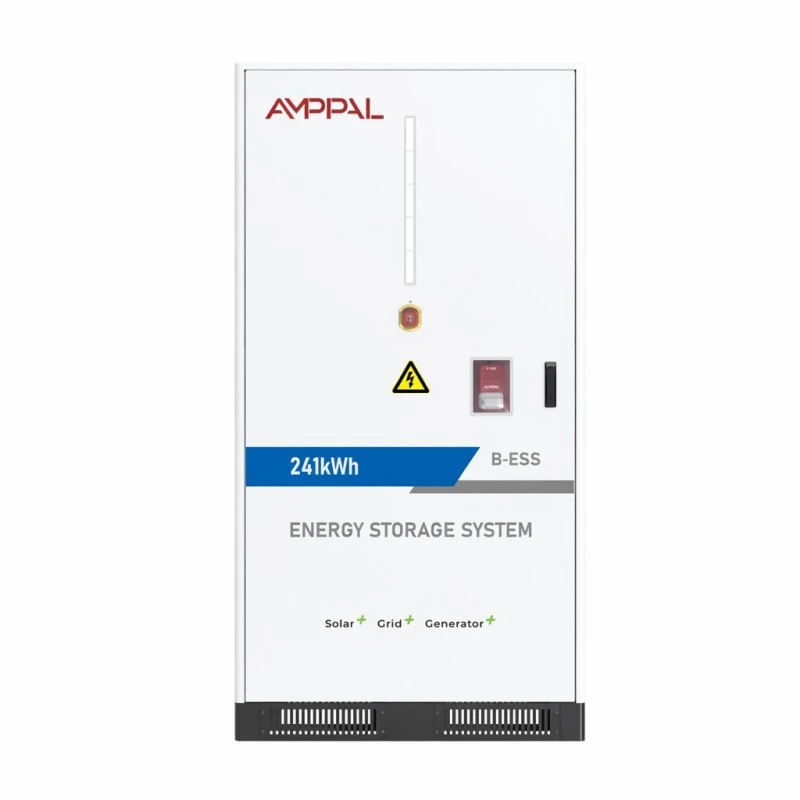

Sistema de armazenamento de energia de bateria modular de 225 kWh/241 kWh para microrredes comerciais

Um cluster de bateria não é um sistema de armazenamento

Este sistema de armazenamento de energia com bateria modular de 225 kWh / 241 kWh para microrredes comerciais é enviado sem inversor interno. Sem tela EMS, sem terminais de rede - é o conjunto de baterias do lado CC, e essa ausência é exatamente a razão pela qual os integradores o compram.

Um integrador de sistemas ou EPC geralmente tem uma marca PCS preferida, um EMS para toda a planta ou um projeto de contêiner onde o estágio de conversão de energia já está contratado. Comprar uma bateria com inversor embutido significa comprar um segundo conversor que você não pode usar e pagar pelo trabalho de integração que a fábrica já fez.

Os clusters de 225 kWh e 241 kWh apresentam uma interface DC limpa via CAN, Ethernet ou RS485, permitindo que você conecte o ativo de armazenamento à sua própria pilha de conversão e controle de energia. Você mantém a arquitetura; nós fornecemos a energia.

As duas configurações e o que elas combinam

225 kWh em 1P224S com 716,8 VCC nominal e janela operacional de 604 ~ 806 VCC; 241kWh em 1P240S com 768VDC nominal e 672~864VDC.

Ambos usam células LFP 3,2V/314Ah em pacotes de 51,2V/314Ah – 14 pacotes para o cluster de 225 kWh, 15 para o cluster de 241 kWh – e ambos avaliam corrente padrão de 150A a 0,5CP.

A janela 604~806VDC é adequada para plataformas PCS construídas em torno de um barramento de 600-800V DC; a janela 672 ~ 864 VCC é adequada para a classe 750-900 V - combine antes de citar o projeto.

A eficiência máxima é de 88% a 0,5°C em uma carga e uma descarga, incluindo auxiliares, portanto, seu modelo de ida e volta usa um número de sistema real.

O ciclo de vida é declarado em mais de 8.000 vezes a 0,5°C e 25°C com pelo menos 80% de retenção de energia – o número que seu modelo de retorno precisa, com suas condições anexadas.

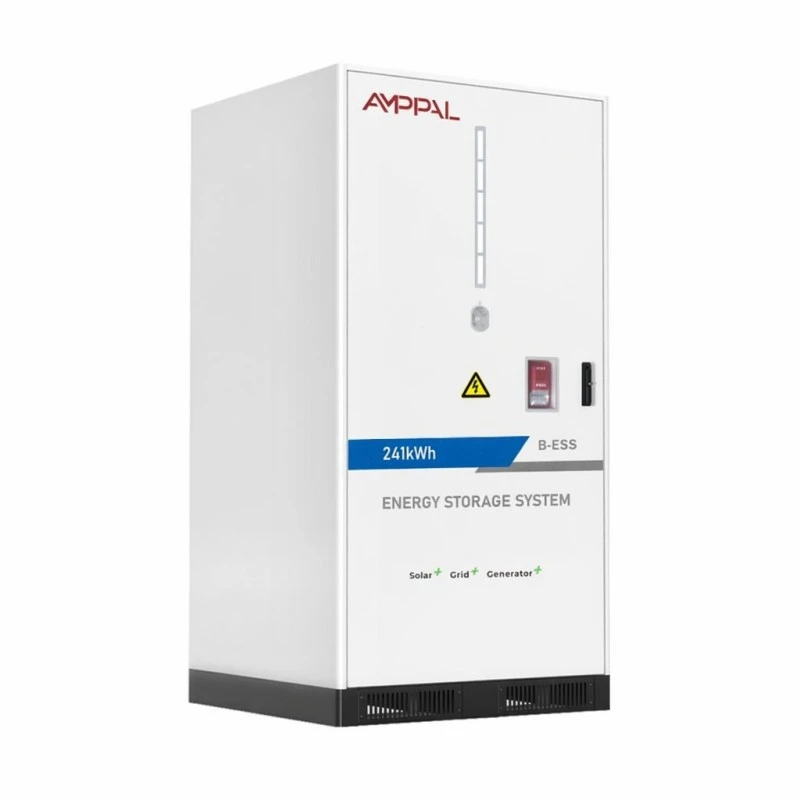

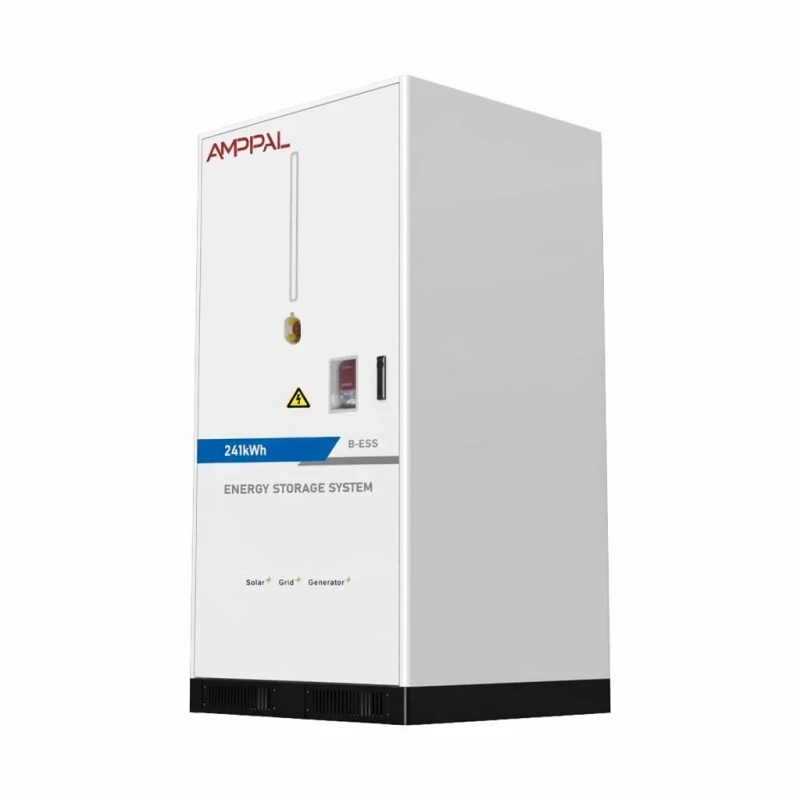

Ar condicionado inteligente refrigerado a ar, proteção contra incêndio em aerossol e perfluorohexanona, IP54 e 2.050 kg em um gabinete de 1.095 * 1.210 * 2.120 mm em ambas as variantes.

Especificações Técnicas

Quem compra um cluster vazio

Integradores com uma linha PCS existente: o cluster adiciona armazenamento ao seu catálogo sem um segundo SKU de inversor para estoque e suporte.

EPCs padronizando um parceiro de bateria em vários locais - mesmo gabinete de 2.050 kg, mesma interface de comunicação, mesma lista de peças sobressalentes em todos os lugares.

Projetos de conversão de usinas fotovoltaicas em armazenamento acoplado a CC, onde o cluster fica no barramento CC do inversor existente e o inversor antigo mantém sua função.

Projetos de contêineres onde o PCS é adquirido separadamente pelo cliente e a bateria deve chegar como uma unidade testada de fábrica e certificada de forma independente.

Construções de backup para locais industriais e de mineração onde a arquitetura de controle é proprietária e apenas um componente DC será encaixado nela.

Combinando e empilhando com seu PCS

A primeira verificação é a tensão. A janela operacional do cluster - 604~806VDC ou 672~864VDC dependendo do modelo - deve ficar dentro da faixa de entrada PCS DC com margem em ambas as extremidades, porque a bateria percorre a janela completa entre carga vazia e carga total.

A segunda verificação é o aperto de mão. O cluster fala CAN, Ethernet e RS485 como padrão com 4G opcional para serviço remoto; seu EMS fala um desses ou ganha um gateway de protocolo. Publicamos o mapa de registro com o pacote de documentação para que seu engenheiro de controle possa mapear SOC, limites de corrente e alarmes de proteção sem precisar chamar a fábrica.

A capacidade aumenta com a adição de clusters, não com a reorganização dos racks. Um segundo cluster de 241 kWh do mesmo modelo se conecta ao mesmo barramento CC em paralelo - tensão nominal correspondente é a condição - e o EMS local os agrega como duas fontes CC. A potência permanece limitada pelo PCS; escalas de energia em etapas de 225 ou 241 kWh.

O Arquivo de Segurança e Certificação

A proteção contra incêndio é de dois estágios: aerossol no nível da embalagem, perfluorohexanona para o volume do gabinete – a configuração que as seguradoras agora esperam das baterias comerciais.

Os PACKs carregam CE e RoHS; o equipamento é enviado com UN38.3 e MSDS, que é a documentação que as alfândegas e as seguradoras do local pedem para ver.

Gabinete IP54 com entrada CC inferior, separando a área do prensa-cabos elétrico do compartimento do pacote dentro do gabinete.

O ar condicionado refrigerado a ar inteligente mantém os pacotes de 14 a 15 em uma faixa de temperatura restrita; o controlador modula os ventiladores em relação à temperatura da célula.

O envelope operacional é de 0°C a +50°C, 0-95% UR sem condensação, 2.000 m de altitude com redução de capacidade acima - confirme se seu local está dentro dele antes de assinar.

Cada cluster conclui um teste completo de ciclo de fábrica de 0,5CP com registro em nível de pacote, e o relatório de aceitação é enviado com a unidade.

Como o cluster é montado em Yueqing

1. Ingestão de células – células LFP de 314Ah são amostradas quanto à capacidade e resistência interna antes do início da construção.

2. Montagem do pacote – os pacotes de 51,2 V/314 Ah são soldados, cabeados e equipados com o pacote BMS e, em seguida, testados em termos de isolamento.

3. Fabricação de gabinetes - a chapa de aço é cortada em CNC, dobrada, soldada e revestida com pó com proteção contra corrosão.

4. Racking — os pacotes são instalados na string 1P224S ou 1P240S com o barramento CC apertado e verificado.

5. Equipamento térmico e contra incêndio – ar condicionado, dutos, geradores de aerossol e sistema de perfluorohexanona instalados e testados.

6. Fiação de controle – o controlador do cluster, os gateways de comunicação e o bucim de entrada inferior DC são terminados e verificados.

7. Teste de aceitação — carga e descarga de 0,5CP com tensão e temperatura no nível do pacote registradas em relação ao número de série.

8. Embalagem – o gabinete de 2.050 kg é preso a um palete reforçado, com indicadores de choque instalados e embalado para carga.

Qual cluster e quantos

Escolha primeiro o modelo pela janela de tensão do PCS e depois pela meta de energia. Um barramento de 750-900V DC aponta para o cluster de 241kWh (672~864VDC); um barramento de 600-800V aponta para a unidade de 225kWh (604~806VDC). Forçar uma incompatibilidade de tensão significa desclassificar a bateria ou o inversor, e ambos prejudicam o retorno financeiro.

Em seguida, conte os clusters em relação à janela de despacho: cada cluster de 225 kWh fornece 150 A padrão no barramento, de modo que a energia útil em uma janela de duas horas é o que o PCS converte, não a placa de identificação.

Seja honesto sobre o formato da aquisição. Se o seu projeto ainda não tiver PCS nem EMS, um cluster vazio é o ponto de partida errado - um gabinete ou contêiner integrado da mesma linha de fábrica chegará ao comissionamento mais rapidamente. O cluster é para compradores que já possuem o restante da pilha.

Perguntas a serem feitas a uma cotação de cluster

Peça a janela de tensão, não apenas a nominal. Um cluster citado como '768V' ainda pode ser inútil se o seu PCS grava em 850V e o pacote carrega em 864V.

Pergunte se o mapa de registro de comunicações é enviado com a unidade ou somente após uma revisão do NDA - o nosso está no pacote de documentação.

Pergunte como é realizada a proteção contra incêndio: aerossol e perfluorohexanona estão presentes aqui; uma cotação de agente único altera seu arquivo de seguro.

Pergunte se a declaração do ciclo indica taxa, temperatura e retenção - '8.000 ciclos' sem condições não é uma especificação.

Termos comerciais: 25-35 dias úteis para clusters padrão, garantia de cinco anos, MOQ uma unidade para trabalho de integração de protótipo.

Envio de um cluster de 2.050 kg

O gabinete mede 1.095 * 1.210 * 2.120 mm e pesa 2.050 kg em ambas as variantes, portanto, ele se move sobre um palete reforçado com bolsos para empilhadeiras e pontos de elevação para um guindaste onde o local precisar.

Com a bateria instalada, a remessa é de mercadorias perigosas UN3480: preparamos o relatório UN38.3 e a MSDS, e você deve adicionar aproximadamente uma semana de prazo de reserva da DG na origem.

Os termos são FOB Ningbo ou Xangai com CIF mediante solicitação. Um cluster por compartimento de caminhão é a carga prática para frete rodoviário; dois cabem em um contêiner de 20 pés com reforço, se a rota permitir.

Compromisso de serviço e capacidade

Garantia de cinco anos para pacotes, ar condicionado, sistema de incêndio e controlador de cluster como uma unidade entregue.

A retenção de capacidade é garantida em 80% sob ciclos de 0,5°C declarados, comparados com o registro de aceitação de fábrica.

Os pacotes podem ser trocados em campo: um pacote fraco é substituído em horas com o resto da cadeia intacto, e o BMS se reequilibra na reinicialização.

O diagnóstico remoto via CAN/Eth/RS485 (4G opcional) permite que nossos engenheiros leiam dados em nível de pacote e sinalizem desvios antes que eles apareçam nos relatórios de energia do local.

A manutenção anual abrange limpeza de filtros, verificações de pressão de incêndio, verificação de torque e execução de capacidade; pacotes sobressalentes são enviados dentro de 5 a 7 dias úteis.

Erros de integração que vemos repetidos

Errado: conectar o cluster a um PCS cuja janela DC mal se sobrepõe ao alcance da bateria. À direita: verifique se 604~806VDC ou 672~864VDC estão dentro da janela PCS com margem em ambas as extremidades.

Errado: misturar clusters de 225 kWh e 241 kWh em um barramento. À direita: as unidades paralelas devem ser do mesmo modelo para que as tensões nominais coincidam.

Errado: deixar a sobreposta de entrada inferior DC acessível ao escoamento de água. À direita: selar o bucim na instalação e manter a área do rodapé desobstruída.

Errado: presumir que IP54 significa exposição externa em qualquer lugar. Certo: tolera poeira e respingos, não água parada - mantenha o aglomerado longe de solos propensos a inundações.

Errado: pular o teste do mapa de comunicação antes de energizar. Certo: execute um handshake CAN/RS485 de nível de bancada com seu EMS antes que o cluster seja conectado ao barramento.

O que os integradores relatam

Um integrador de sistemas em Dubai combinou o cluster de 241 kWh com um PCS de 500 kW para um projeto de hotel no início de 2025. Seu engenheiro-chefe disse que o mapa de registro CAN permitiu que eles terminassem o mapeamento EMS em uma tarde, e que o relatório de teste da fábrica tornou a análise de documentos da autoridade local simples - embora as pontas dos cabos CC fossem mais curtas do que a prática padrão, então eles adicionaram uma caixa de junção.

Um EPC na Cidade do Cabo padronizou o cluster de 225 kWh em três locais de varejo. O líder de compras observou que o gabinete idêntico de 2.050 kg e a lista de peças sobressalentes comuns simplificavam a logística do local, enquanto a equipe de comissionamento reclamou que o painel de acesso de serviço do ar condicionado fica no lado voltado para a parede em seu layout preferido.

Uma empreiteira de mineração em Medellín, na Colômbia, opera dois clusters de 241 kWh em um barramento CC atrás de um sistema híbrido a diesel. O engenheiro de controle confirmou que a configuração paralela mantinha o SOC correspondente conforme anunciado e solicitou uma opção de antena WiFi mais longa para que o diagnóstico do cluster chegasse à sala de controle sem cabo.

Respostas que os integradores perguntam antes de assinar

P: O PCS está incluído?

R: Não – este é o conjunto de baterias do lado DC. Ele é transferido para seu PCS/EMS via CAN, Ethernet ou RS485 (4G opcional).

P: Quais tensões PCS ele corresponde?

R: O cluster de 225 kWh abrange 604 ~ 806 VCC; os 241 kWh abrangem 672 ~ 864 VCC. Verifique a janela do PCS DC em relação ao intervalo.

P: Posso executar dois clusters em paralelo?

R: Sim, clusters do mesmo modelo no mesmo barramento CC, tensão nominal correspondente, agregados pelo EMS do local.

P: Qual é a corrente padrão?

A: 150A por cluster a uma taxa de 0,5CP; o PCS define a potência, o cluster define a energia.

P: Qual é a eficiência de ida e volta?

R: Máximo de 88% a 0,5°C em uma carga e uma descarga, auxiliares incluídos.

P: Quanto tempo durarão as células?

A: Mais de 8.000 ciclos a 0,5C e 25°C com pelo menos 80% de retenção; temperaturas ambientes mais altas encurtam-no.

P: Funciona com um EMS de terceiros?

R: Sim - o mapa de registro faz parte do pacote de documentação, para que seu engenheiro possa fazer a integração sem precisar ligar para a fábrica.

P: Qual é o prazo de entrega?

R: 25 a 35 dias úteis para grupos padrão, mais cerca de uma semana de reserva de mercadorias perigosas na origem.
