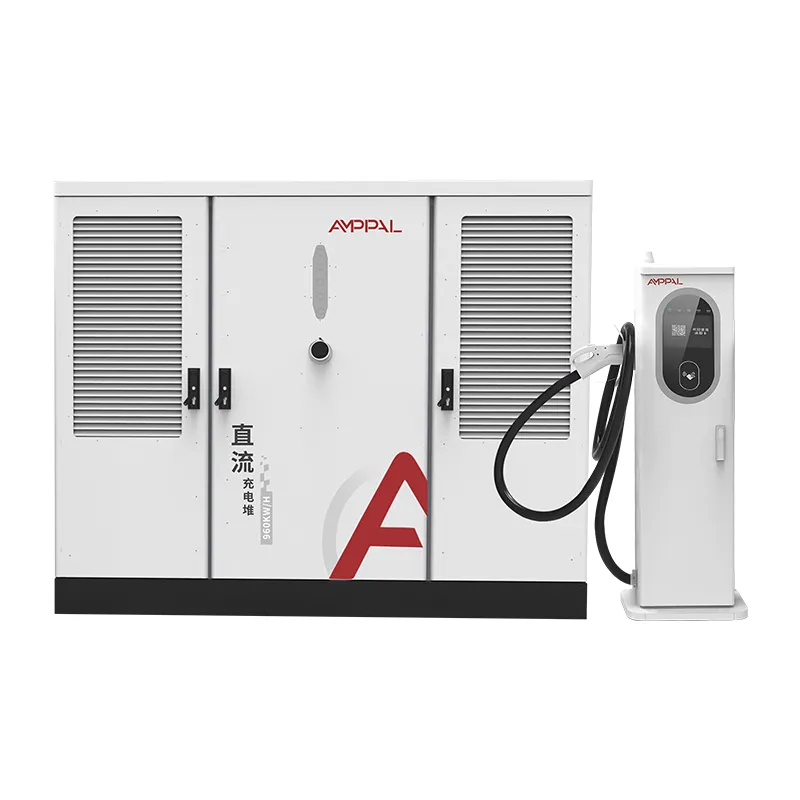

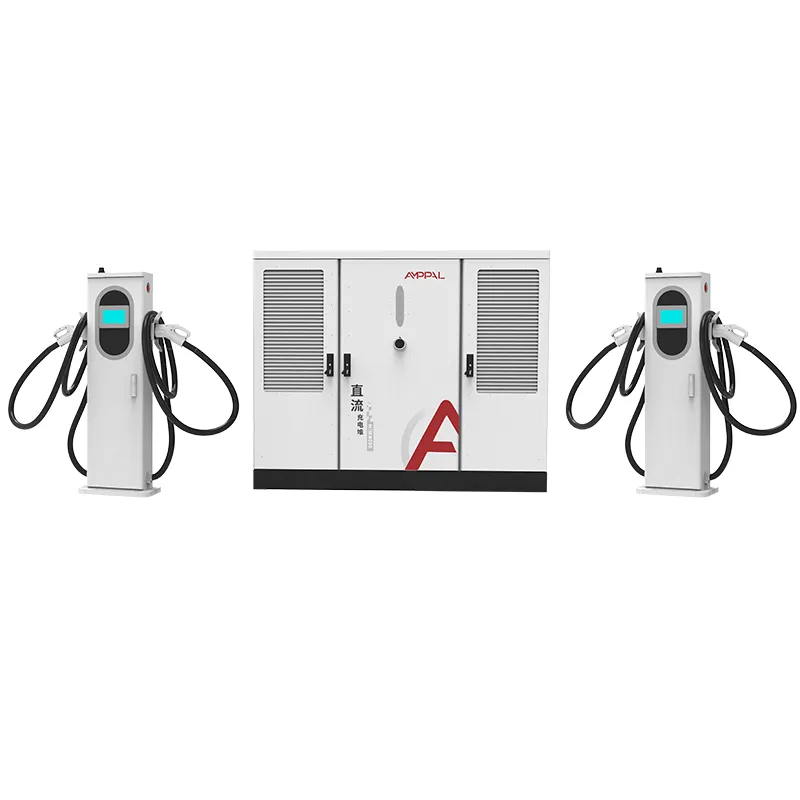

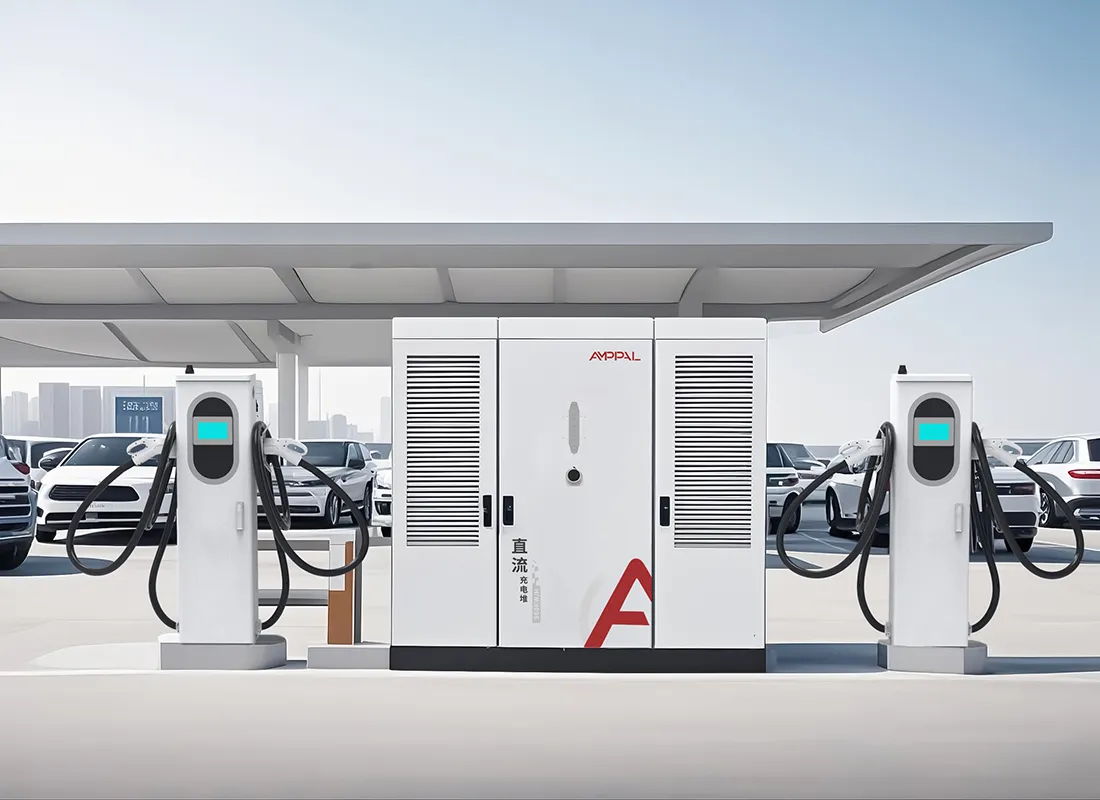

Sistema de carregamento DC EV dividido de alta potência de 800kW para hubs de carregamento comercial

O que os certificados UL realmente cobrem

A América do Norte não aceita a marca CE como prova de que a instalação de um carregador é segura. Ele aceita uma listagem e, para equipamentos de carregamento rápido DC, essa listagem é UL.

Este sistema do tipo dividido de 800 kW possui UL 2202-2022, o padrão para equipamentos de sistema de carregamento de EV, e UL 2231-2, o padrão para o sistema de proteção pessoal que protege o operador contra choques elétricos. Ambos estão impressos na placa de identificação e sobrevivem à inspeção da autoridade competente.

Esta página explica os dois padrões, o design de entrada norte-americano de 480 V e os pontos de conformidade que mantêm os projetos longe de retrabalho.

Devemos ser diretos sobre o que esta página não é: não é um aconselhamento jurídico e os códigos locais variam de acordo com o estado e o condado. O que é é a imagem prática de como um sistema listado de 800 kW supera os obstáculos que vemos com mais frequência em projetos nos EUA e no Canadá.

Acesso ao mercado norte-americano: UL vs CE

A diferença entre uma marca CE e uma listagem UL não é burocracia. É se o equipamento pode ser instalado e segurado legalmente.

CE é uma autodeclaração do fabricante; UL é uma listagem de terceiros apoiada por inspeções de fábrica e auditorias de acompanhamento.

A maioria das jurisdições, empresas de serviços públicos e seguradoras dos EUA exigem uma lista de laboratórios de testes reconhecidos nacionalmente, o que a CE por si só não fornece.

A UL 2202-2022 cobre o equipamento do sistema de carregamento como um todo: gabinete, fiação, circuitos de entrada e circuitos de saída.

A UL 2231-2 cobre o sistema de proteção pessoal, a cadeia de intertravamento de segurança entre o conector e a saída CC.

Com ambas as listagens, o sistema de 800 kW está pronto para licenciamento sem uma avaliação de engenharia personalizada na maioria dos estados.

Para o Canadá, o mesmo equipamento pode ser avaliado em relação aos equivalentes da CSA; nossos arquivos UL suportam esse caminho.

Especificações Técnicas

Instalações nos EUA e no Canadá construídas para 800 kW

Estações do corredor interestadual onde já existe serviço trifásico de 480V e 800kW é a capacidade contratada.

Paradas de caminhões e áreas de descanso em licitações no NEVI ou em programas financiados pelo estado que exigem equipamentos listados.

Estaleiros corporativos e de frotas substituindo infraestrutura a diesel por carregamento CC de alta potência.

Locais de compras e entretenimento com amplos estacionamentos e um único transformador dedicado.

Projetos-piloto de serviços públicos que demonstram carregamento de alta potência na rede de distribuição.

Estruturas de estacionamento em aeroportos e trânsito onde um único serviço de 480 V alimenta múltiplas zonas de carregamento.

Da entrada de serviço 480V à saída CCS1

O gabinete foi projetado de acordo com o padrão comercial norte-americano: AC480V ±10% na entrada trifásica de 50/60Hz. Nenhum transformador elevador é necessário entre um serviço padrão de 480 V e o gabinete; o estágio retificador converte diretamente em um barramento de 300-1000 VCC.

A correção do fator de potência mantém a entrada em ≥0,99, o que mantém a medição de demanda limpa e evita multas nas tarifas comerciais que cobram pela energia reativa.

O pool de 800kW alimenta de 2 a 16 terminais. Cada terminal negocia sua corrente com o controlador, portanto, um stall refrigerado a líquido de 600A e um stall refrigerado a ar de 250A coexistem no mesmo gabinete, e os conectores de saída seguem o mercado: CCS1 para a América do Norte, com NACS disponível.

Falta à terra e proteção pessoal são tratadas dentro do gabinete de acordo com UL 2231-2, e a estação se conecta a back-ends OCPP 1.6 ou 2.0 para gerenciamento de carga e controle remoto.

O calor é gerenciado pelo próprio sistema de resfriamento do gabinete, de modo que a classificação de ruído ≤65dB se mantém mesmo com saída total. Isso é importante em lotes comerciais onde a linha de propriedade de um vizinho fica próxima ao local do equipamento.

Marcação UL, NEC 625 e aceitação AHJ

Permitir é onde o equipamento listado se paga. Três documentos são importantes na hora da inspeção e nós fornecemos todos eles.

A marca UL na placa de identificação, correspondente ao número do modelo em nosso arquivo de listagem, é o que o inspetor fotografa.

O Artigo 625 da NEC cobre a instalação de equipamento de carregamento de VE; nosso manual de instalação mapeia o gabinete de acordo com seus requisitos de alimentação, sobrecorrente e meios de desconexão.

A NFPA 70 é o próprio código, e o Artigo 625 está dentro dele; A revisão do AHJ concentra-se no aterramento, na ligação e na desconexão à vista.

Fornecemos os relatórios de teste UL e o certificado de conformidade para as faixas de série específicas enviadas.

A documentação do lado de entrada inclui o diagrama de fiação de 480 V e tabelas de torque para a conexão de serviço.

Para projetos financiados, nossa documentação UL corresponde às listas de equipamentos que a NEVI e os programas estaduais exigem dos licitantes.

Processo de produção para unidades listadas na UL

Passo 1. Os invólucros são perfurados e cortados a laser a partir de bobinas de aço e, em seguida, soldados por robô nas linhas da FANUC.

Passo 2. As dobradeiras TRUMPF formam os painéis; segue-se o revestimento em pó e a cura.

Etapa 3. A distribuição CA é conectada à linha CA com componentes reconhecidos pela UL e terminações controladas por torque.

Passo 4. Os módulos retificadores e a placa de proteção pessoal são instalados na linha CC.

Etapa 5. Cada gabinete é testado com carga de 800kW com fator de potência, ondulação e verificações de proteção registradas.

Etapa 6. Uma ativação de 48 horas desliga a unidade; os logs estão vinculados ao número de série.

Etapa 7. Amostras de inspeção de acompanhamento UL são retiradas da produção de acordo com o programa de listagem.

Passo 8. Inspeção final e embalagem; a planta despachou mais de um milhão de unidades cumulativamente até 2024.

Este carregador é adequado para o cronograma do seu projeto?

Escolha o sistema de 800 kW listado na UL quando seu projeto estiver nos Estados Unidos ou Canadá, quando um financiador ou concessionária exigir equipamento listado ou quando sua AHJ não aceitar hardware somente CE. Também é a escolha certa quando você deseja um modelo que cubra o crescimento de 2 a 16 armas.

Não o escolha para uma única loja de varejo de 2 armas em um mercado sem aplicação da UL; a listagem tem um custo e uma unidade somente CE fará o trabalho lá.

Verifique sua capacidade de serviço antes de fazer o pedido: o gabinete precisa de 800kW reais no serviço de 480V, além de espaço para inrush e medição. Enviamos uma lista de verificação de dados do site com a cotação e nossos engenheiros a analisam antes de você confirmar.

Os prazos de entrega também diferem dos mercados somente CE: as execuções de produção listadas na UL seguem o mesmo cronograma de 15 a 20 dias úteis, mas alguns projetos nos EUA precisam dos documentos de listagem com antecedência para solicitações de financiamento. Solicite o pacote de documentação ao solicitar o preço, não depois de vencer a licitação.

E se o seu projeto for puramente especulativo, sem local, sem contrato de serviços públicos e sem caminho de licença ainda, espere antes de fazer o pedido. O equipamento mantém; o estacionamento pode não.

Por que AMPPAL para equipamentos de carregamento listados na UL

UL 2202-2022 e UL 2231-2 estão listadas, com auditorias de acompanhamento de fábrica já em vigor.

Entrega de 15 a 20 dias úteis após aprovação do desenho; MOQ de um contêiner.

OEM/ODM: marca norte-americana, conjuntos de conectores NACS ou CCS1 e comprimentos de cabo personalizados.

Pacote de documentação para corretores e autoridades competentes: relatórios UL, certificados de origem e diagramas elétricos.

Um fabricante com sede em Yueqing, fundado em 2014, exportando para mais de 40 países, incluindo os EUA e o Canadá.

Paletização, elevação e entrega

O gabinete é enviado em uma caixa com estrutura de aço de aproximadamente 2.300 x 1.900 x 1.150 mm com quatro pontos de elevação; os terminais são paletizados com cabos enrolados e conectores protegidos. Um contêiner de cubo alto de 40 pés cabe no gabinete e em até oito terminais.

Os termos de entrega são FOB Ningbo ou CIF para um porto dos EUA ou Canadá. Documentos, fatura, lista de embalagem, conhecimento de embarque, relatórios de teste UL e certificado de origem são emitidos dentro de 3 dias úteis após o carregamento.

A caixa inclui um diagrama de montagem para o gabinete de 2.200 mm de altura, e nosso guia de comissionamento cobre as opções de empilhadeiras e guindastes para o local.

Rede de serviços e termos de garantia

A garantia padrão de dois anos cobre o gabinete, os terminais, os módulos de potência e o controlador de proteção.

Troca entre navios por falhas de garantia; envio de substituição dentro de 5 dias úteis a partir do nosso estoque.

Diagnósticos OCPP remotos e atualizações de firmware gerenciadas por nossos engenheiros em diferentes fusos horários.

Kits de peças de reposição para clientes norte-americanos: fusíveis, conectores e placas de controle mantidos na prateleira.

O conselho de manutenção anual inclui verificações de torque após o primeiro ano e uma inspeção de desgaste do conector a cada 6 meses.

Notas de uso para instalações na América do Norte

Errado: alimentando o gabinete com serviço de 208V. À direita: fornece AC480V ±10% trifásico, conforme pressupõe a listagem UL.

Errado: omitir o meio de desconexão à vista do equipamento. Certo: instale a seccionadora de acordo com NEC 625 e nosso diagrama de fiação.

Errado: aterramento somente através do conduíte. Certo: instale um condutor de aterramento de equipamento dedicado de acordo com o manual de instalação.

Errado: presumindo que a listagem da UL abrange um terminal de terceiros não listado. Certo: use os terminais fornecidos com o sistema listado.

Errado: pular o passo a passo do AHJ antes de energizar. À direita: convide o inspetor com o arquivo UL e os relatórios de teste em mãos.

Feedback do Operador sobre Instalações Listadas pela UL

Uma rede de carregamento na Califórnia, Estados Unidos, comissionou dois gabinetes de 800 kW em um corredor e passou na inspeção na primeira visita. A única reclamação do gerente de projeto: a caixa chegou dois dias depois da cotação do transporte rodoviário, o que adiou o comissionamento para um fim de semana.

Um empreiteiro de serviços públicos em Ontário, Canadá, usou os diagramas de fiação de 480 V para pré-licitar o trabalho elétrico. Seu feedback foi que o cronograma de torque o poupou de uma necessidade de retrabalho, embora ele desejasse que o cabo terminal fosse 0,5 m mais longo para seu layout de estol.

Um operador de frota em Ohio, Estados Unidos, opera 10 armas por gabinete para seu pátio de caminhões. Após nove meses, a trava do conector de um terminal precisou ser substituída; o sobressalente cruzado chegou em quatro dias, e o resto da estação nunca parou de carregar.

FAQ: Certificação e Instalação

P: O gabinete de 800kW está listado na UL ou acabou de ser testado?

R: Listado sob UL 2202-2022 e UL 2231-2, com auditorias contínuas de acompanhamento de fábrica.

P: Por que o CE não funciona nos Estados Unidos?

R: As licenças e seguros dos EUA geralmente exigem uma lista de laboratórios de testes reconhecidos nacionalmente; CE é uma autodeclaração do fabricante.

P: Qual tensão de entrada o sistema precisa?

R: AC480V ±10% a 50/60 Hz, o serviço comercial padrão da América do Norte.

P: O NEC 625 exige algo especial no local?

A: Dimensionamento adequado do alimentador, proteção contra sobrecorrente e meio de desconexão à vista; nosso manual mapeia cada requisito.

P: Os terminais podem ser CCS1 e NACS no mesmo gabinete?

R: Sim, os conjuntos de conectores são atribuídos por terminal no momento do pedido.

P: É necessário um transformador antes do gabinete?

R: Somente se o seu serviço for de média tensão; a partir de um serviço de 480 V, o gabinete se conecta diretamente.

P: Quantas armas o sistema de 800 kW pode operar?

A: De 2 a 16, misturando terminais 250A refrigerados a ar e 600A refrigerados a líquido.

P: De quais documentos meu corretor e AHJ precisarão?

R: Relatórios de teste UL, certificado de origem, lista de embalagem e diagrama de fiação, todos incluídos na remessa.
