Sistema de carregamento EV ultrarrápido DC de tipo dividido de 600 kW para grandes centros de carregamento

Arquitetura do tipo dividido: o que separar o gabinete realmente compra para você

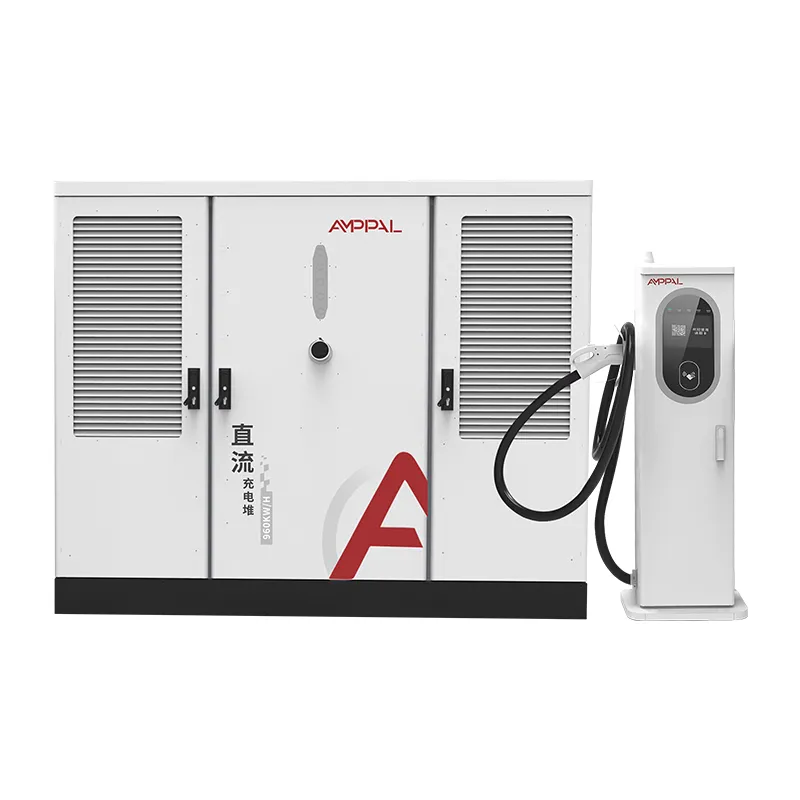

A maioria dos locais de carregamento estão dispostos ao contrário: os equipamentos mais pesados ​​e barulhentos acabam parados no meio do estacionamento, ao lado dos carros. Um sistema do tipo split inverte isso. O gabinete de alimentação de 2.200 x 1.800 x 1.000 mm, a parte que faz a conversão CA para CC e transporta os 65 dB de ruído do ventilador, vai para um canto, uma despensa ou atrás de uma cerca. O que fica ao lado do veículo é apenas o terminal, um dispensador de 1517 x 650 x 300 mm com cabo e conector.

Essa separação parece simples, mas muda quase tudo sobre como uma estação é construída e operada. O cabeamento de entrada pesado vai até o gabinete uma vez; a alimentação CC para cada terminal é curta e fácil de passar sob o compartimento. Você para de discutir com os proprietários sobre espaço, porque os metros quadrados mais caros de um prédio são aqueles embaixo de um carro.

Principais vantagens do sistema dividido de 600 kW

Seis diferenças práticas separam este layout de um gabinete integrado de 600 kW, e nenhuma delas é cosmética.

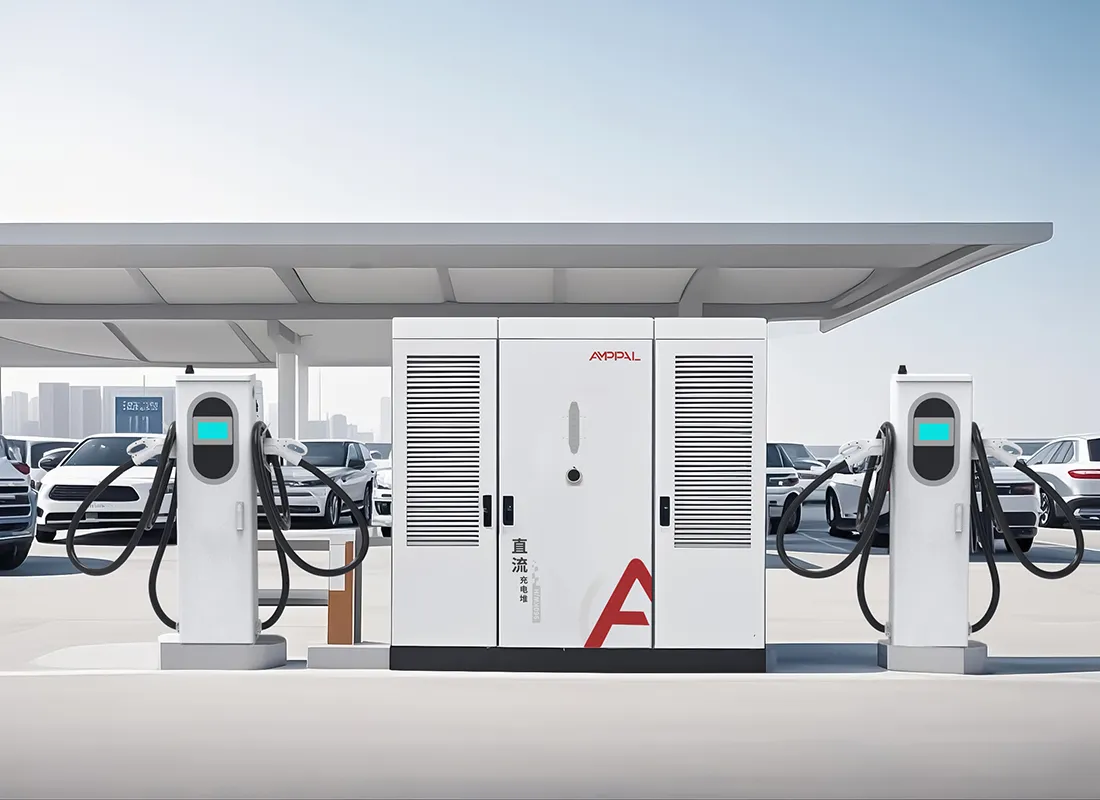

A colocação do gabinete é gratuita: coloque a unidade de potência em uma sala de máquinas, em um canto cercado ou sob uma cobertura, enquanto o terminal ocupa apenas o pequeno trecho ao lado do compartimento.

Crescer significa adicionar terminais, não gabinetes. Um local que começa com 4 pistolas pode passar para 8 ou 12 usando o mesmo gabinete, porque o pool de energia e a contagem de tomadas são decisões independentes.

Um dispensador defeituoso interrompe uma baia, não a estação. Troque um terminal em cerca de 30 minutos enquanto as outras armas continuam carregando.

Calor e ruído saem da zona de passageiros. Os ventiladores convivem com o gabinete, então os motoristas esperam em silêncio.

Os cabos permanecem curtos. O link CC entre o gabinete e o terminal é dimensionado para o compartimento, e não para todo o lote, o que reduz o custo de instalação por compartimento.

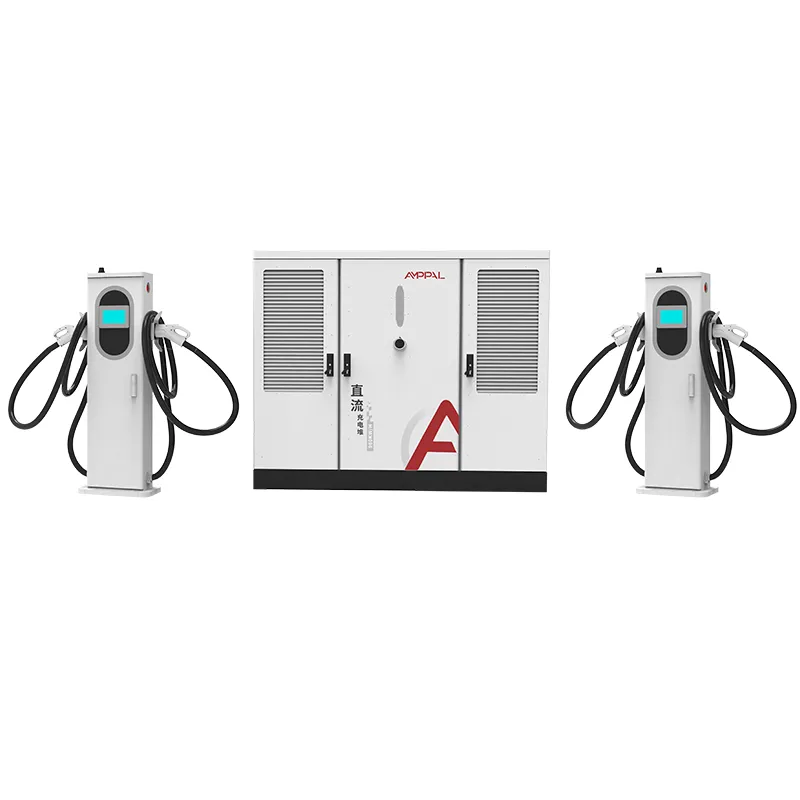

Um gabinete, 2 a 16 armas. A contagem de terminais é escolhida no momento do pedido e alterada posteriormente, para que seu investimento em energia não fique restrito ao tráfego atual.

Especificações Técnicas

Onde um sistema dividido de 600 kW ganha seu lugar

Depósitos de frota onde ônibus ou caminhões estacionam em fileiras e a sala de energia pode ficar na parede posterior.

Praças rodoviárias onde o espaço no meio-fio próximo à barraca vale mais do que a área ocupada pelo gabinete.

Conversões de postos de gasolina onde existe a estrutura de cobertura, mas a sala do quiosque é o único local interno.

Locais urbanos com limites de ruído: o terminal é silencioso e o hardware barulhento fica isolado das residências.

Parques de estacionamento de vários pisos onde o rés-do-chão é reservado a viaturas e o gabinete fica num corredor de serviço.

Como o gabinete de energia e os terminais cooperam

Dentro do gabinete, módulos retificadores convertem a entrada AC480V ±10% em um barramento de alimentação constante de 300-1000VDC. Um controlador na lateral do gabinete se comunica com cada terminal através do link CC e decide em tempo real quanto dos 600 kW cada pistola ativa recebe.

Os terminais são deliberadamente simples: eles contêm o conector, o gerenciamento de cabos, o pagamento ou handshake OCPP e, na variante com refrigeração líquida, um circuito de resfriamento com classificação de 600A. Como a inteligência reside no gabinete, a atualização de um local de terminais refrigerados a ar de 250 A para terminais refrigerados a líquido de 600 A não requer uma nova unidade de energia.

Quando um carro chega, o sistema lê sua solicitação de tensão, aloca energia e acelera. Quando a sessão termina, essa fatia do conjunto de 600 kW é liberada para o próximo veículo em segundos. As estações no OCPP 1.6 ou 2.0 podem monitorar e monitorar todo o site remotamente.

Certificação e Garantia de Qualidade

A série AF-DC-600 sai de nossa fábrica em Yueqing com os certificados que os projetos norte-americanos exigem, respaldados por testes que cada unidade repete antes de embalar.

UL 2202-2022 para equipamentos de sistema de carregamento de veículos elétricos e UL 2231-2 para sistema de proteção pessoal; ambos aparecem na etiqueta da unidade.

Proteção de entrada IP54 verificada por testes de poeira e jato de água em gabinetes amostrados.

Névoa salina de 96 horas em gabinetes e caixas de terminais, para locais costeiros.

Cada gabinete executa uma queima de carga total antes de embalá-lo; os registros de teste são mantidos por número de série.

As marcas CE, CB e TUV cobrem os mercados que as utilizam, portanto, uma linha de produção atende mais de 40 países.

Como montamos a série AF-DC-600

Etapa 1. As bobinas de aço são cortadas e perfuradas em prensas de torre CNC e, em seguida, cortadas a laser onde os perfis exigem.

Passo 2. Os braços robóticos da FANUC soldam a estrutura do armário e os invólucros dos terminais nas mesmas linhas utilizadas para unidades de exportação de elevado volume.

Passo 3. As dobradeiras TRUMPF dobram os painéis; as caixas são revestidas a pó e curadas em forno.

Etapa 4. Os componentes do lado CA, disjuntores, contatores e distribuição são conectados em uma linha de montagem CA dedicada.

Etapa 5. Os módulos retificadores e o controlador são instalados na linha CC, mantidos separados do trabalho CA para evitar contaminação cruzada.

Etapa 6. Cada gabinete é carregado com 600 kW completos em um banco de carga resistiva e verificado quanto à eficiência, fator de potência e ondulação.

Passo 7. As unidades executam um período de burn-in de 48 horas com cargas cíclicas; as falhas são retrabalhadas e testadas novamente, e não enviadas.

Etapa 8. A inspeção final verifica o torque, o roteamento dos cabos, as etiquetas e os registros de série antes da embalagem.

Um sistema dividido é o layout certo para o seu site?

Escolha split se você planeja crescer, se a área de estacionamento for valiosa ou se precisar isolar ruído e calor. Escolha-o se sua despensa puder acomodar um gabinete de 2.200 mm de altura e o local tiver um caminho para alimentação DC.

Ignore-o se você administra um único site de 2 armas sem plano de expansão: uma unidade integrada custa menos e é instalada mais rapidamente. Ignore-o se o local não tiver lugar para um armário grande e ignore-o se o tráfego for inferior a quatro sessões por dia por arma, porque a matemática do retorno raramente funciona nessa utilização.

Em caso de dúvida, envie-nos a planta do local. Calculamos o comprimento do cabo CC, a queda de tensão e a contagem de terminais antes de você confirmar.

Por que os compradores nos comparam favoravelmente em sistemas divididos

Preços direto da fábrica da Zhejiang Anfu New Energy Technology Co., Ltd., um fabricante fundado em 2014 com mais de 260 funcionários.

Entrega em 15 a 20 dias úteis após aprovação do desenho; MOQ começa em um contêiner.

UL 2202-2022 e UL 2231-2 listados, não autodeclarados.

OEM/ODM: seu logotipo, a cor da IHM, o comprimento do cabo, as configurações do servidor OCPP.

As mais de 200 estações de carregamento que operamos nos fornecem dados operacionais que realmente usamos no projeto.

Embalagem e Envio

O gabinete é enviado em uma caixa de madeira com estrutura de aço de aproximadamente 2300 x 1900 x 1150 mm, com acolchoamento e pontos de elevação; os terminais viajam em paletes com cabos enrolados e protegidos. Um contêiner de 40 pés de altura contém um gabinete e até oito terminais, dependendo da mixagem.

Enviamos FOB Ningbo ou CIF para o seu porto. Fatura comercial, lista de embalagem, conhecimento de embarque e relatórios de teste UL são emitidos dentro de 3 dias úteis após o carregamento.

Para pedidos com destino aos EUA preparamos a documentação extra solicitada pelo seu corretor, incluindo o certificado de origem.

Serviço pós-venda e peças sobressalentes

A garantia padrão de dois anos cobre módulos de potência, terminais e controlador; os módulos são substituídos e não reparados em campo.

Terminais sobressalentes e módulos de energia são armazenados para envio rápido; uma unidade de troca pode ser enviada antes de você devolver a unidade defeituosa.

OCPP permite diagnóstico remoto: nossos engenheiros leem registros e ajustam parâmetros sem visita ao local.

Resposta 24 horas sobre reclamações de garantia via e-mail ou WhatsApp; envio de substituição dentro de 5 dias úteis.

Conselhos de manutenção: limpe os filtros dos terminais trimestralmente, verifique o torque das terminações anualmente e aplique atualizações de firmware quando lançadas.

Notas de instalação e uso

Errado: montar o terminal onde o cabo CC deve cruzar a faixa do veículo. Direita: direcione a alimentação sob o compartimento ou ao longo de uma parede protegida para que não possa ser atropelada.

Errado: bloqueando o painel de ventilação traseiro do gabinete. À direita: mantenha um espaço de 500 mm atrás e acima do gabinete para fluxo de ar.

Errado: usar o terminal como âncora para puxar o cabo. Direita: guie o cabo manualmente e deixe o alívio de tensão suportar a carga.

Errado: sair da estação com credenciais OCPP padrão. Certo: altere as senhas e habilite o monitoramento remoto antes da primeira sessão do cliente.

Errado: presumindo que cada arma pode consumir 600 kW de uma vez. Certo: planeje sessões sabendo que o poder é compartilhado entre 2 a 16 armas.

Feedback de campo na unidade dividida de 600kW

Um operador de frota em Jeddah, na Arábia Saudita, opera três gabinetes divididos de 600 kW em um depósito de 26 baias. Seu comentário depois de oito meses: os terminais resistiram bem durante o verão, mas a sala do gabinete precisava de um segundo ar-condicionado. Ele subdimensionou a sala, não o carregador.

Um desenvolvedor local no Cazaquistão combinou o gabinete com oito terminais refrigerados a ar em uma praça rodoviária. O fator decisivo, ele nos disse, foi poder adicionar mais quatro terminais posteriormente sem tocar na sala de energia, e os ventiladores de 65dB nunca chegaram à área de espera dos motoristas.

Um distribuidor na Cidade do México levantou a questão oposta: o cabo do terminal é rígido quando novo. Ele se solta após algumas semanas de uso e agora pré-flexionamos os cabos na fábrica antes do envio. Sua frota de dez unidades não sofreu nenhuma falha de módulo desde então.

Perguntas frequentes

P: Posso adicionar mais armas a um sistema dividido de 600 kW posteriormente?

R: Sim. A contagem de terminais é definida no momento do pedido, mas alterada posteriormente; o gabinete já suporta de 2 a 16 armas.

P: O terminal está realmente silencioso?

R: O terminal refrigerado a ar padrão é quase silencioso; o refrigerado a líquido zumbe tão alto quanto um PC de mesa.

P: Qual tensão de entrada eu preciso no local?

R: AC480V ±10% a 50/60 Hz, o padrão comercial norte-americano.

P: Um gabinete pode alimentar terminais em locais diferentes?

R: Dentro da distância prática do cabo, sim; calculamos a queda de tensão e o tamanho do cabo a partir da planta do seu local.

P: O sistema precisa de um transformador?

R: A maioria dos locais alimenta o gabinete diretamente de um serviço de 480V; se a sua concessionária fornecer média tensão, um transformador desce primeiro.

P: O que acontece se um módulo de energia falhar?

R: O gabinete é reduzido pela parcela desse módulo e continua carregando; você troca o módulo enquanto o resto da estação funciona.

P: Quais conectores estão disponíveis?

R: CCS1, CCS2, GB/T, CHAdeMO e NACS, em qualquer combinação entre os terminais.

P: Um sistema dividido de 600 kW é um exagero para uma cidade pequena?

R: Para um local de canto com 2 armas, sim, uma unidade integrada é mais barata; para qualquer site com plano de crescimento, não.
