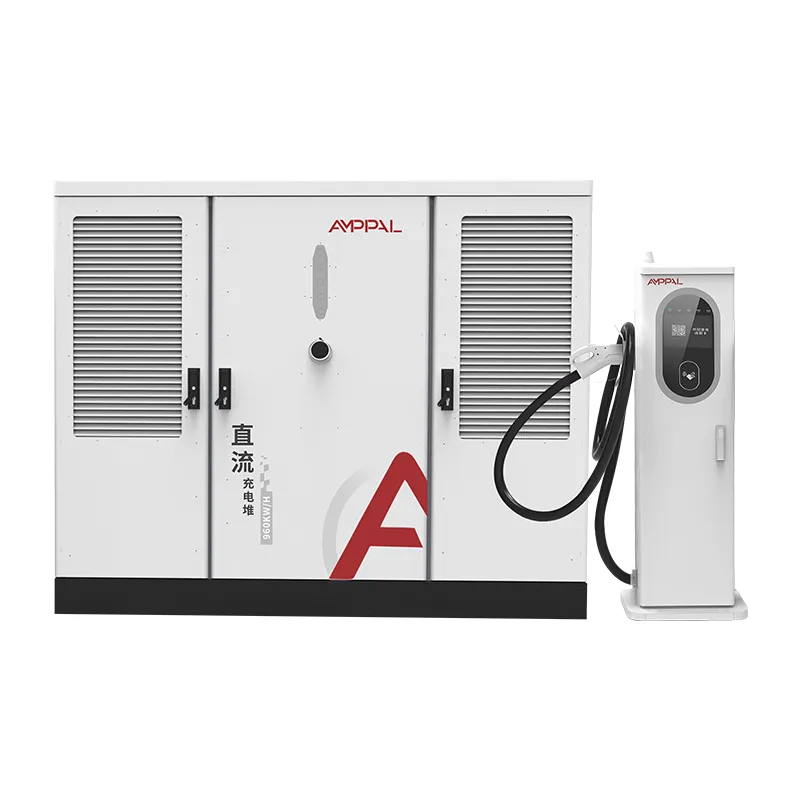

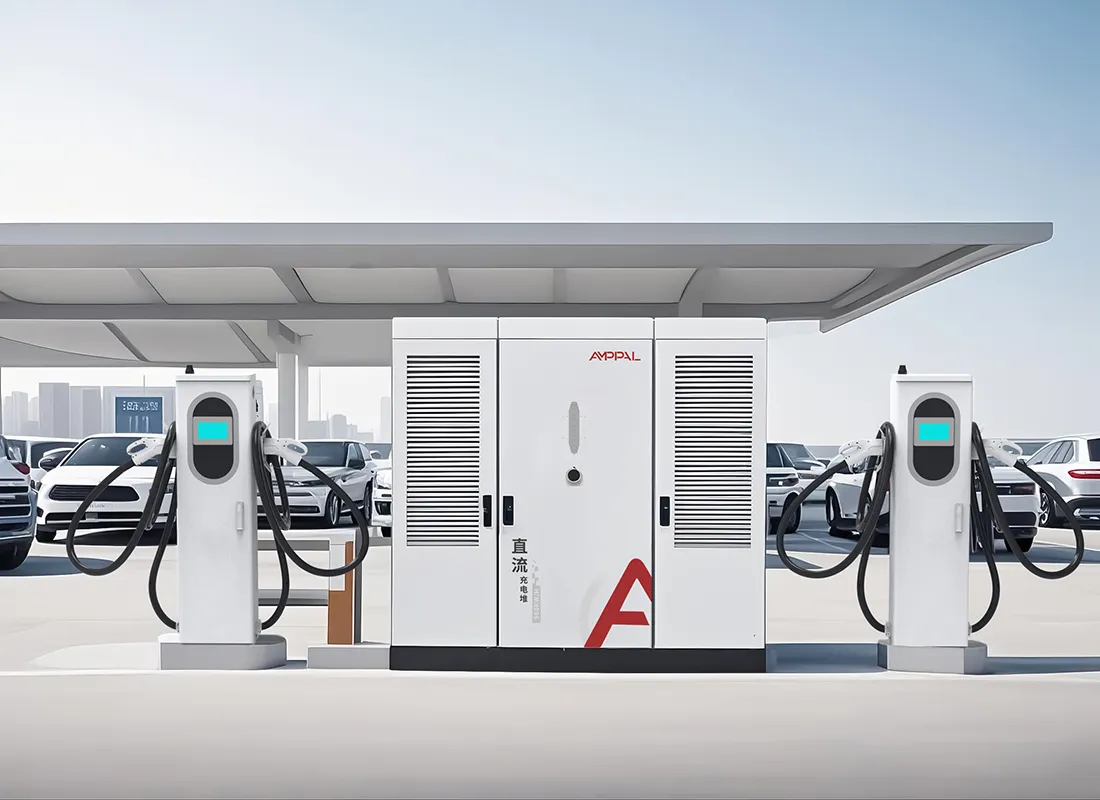

Carregador EV ultrarrápido tipo split de 720 kW para frotas de veículos elétricos pesados

Escalando de 2 a 16 armas em um gabinete

Um site de recarga é uma aposta em um número que ninguém sabe: quantos carros aparecerão no terceiro ano. A série AF-DC-720 foi construída para perder essa aposta com elegância.

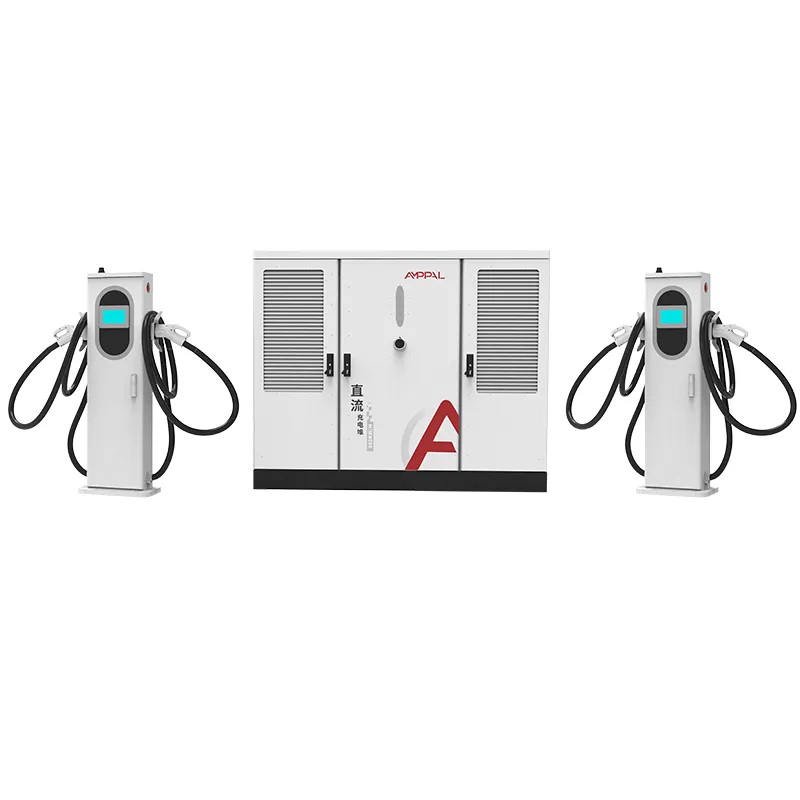

O gabinete está fixado em 720kW, mas a contagem de tomadas é um mostrador, não uma decisão. Dois ou dezesseis terminais, eles são aparafusados ​​ao mesmo gabinete, compartilham o mesmo conjunto de energia e reportam ao mesmo back-end OCPP. Você começa pequeno onde o tráfego é incerto e expande onde ele é comprovado.

Esta página percorre o caminho da expansão, o comportamento da fila em diferentes contagens de armas e o ritmo de investimento em fases que funciona para orçamentos reais de estações.

O padrão que vemos em mais de 40 países exportadores é consistente: os operadores que faseam os seus terminais vencem os operadores que adivinham o tamanho final no primeiro dia.

Por que a contagem de armas define a experiência do cliente

A energia de pico vende o projeto; a contagem de armas decide se os motoristas voltam. A relação entre eles merece um olhar mais atento.

Mais armas significam esperas mais curtas, mesmo quando o conjunto de 720kW permanece inalterado, porque a potência por sessão cai antes que um driver seja desligado.

Um site de 16 canhões com 720 kW fornece a cada sessão ativa cerca de 45 kW em média, o suficiente para uma carga lenta, mas completa; um local com 4 canhões fornece 180 kW por carro.

A matemática das filas é simples: com 16 armas e uma sessão média de 15 minutos, o local libera cerca de 60 veículos por hora em plena utilização.

Baias rápidas e baias lentas podem coexistir: atribua terminais 600A refrigerados a líquido para caminhões e terminais 250A refrigerados a ar para carros no mesmo gabinete.

Os terminais podem ser organizados em lotes, de modo que o mesmo gabinete serve 4 pistolas neste trimestre e 8 no próximo, sem uma segunda sala de energia.

O controle remoto do OCPP permite limitar a potência da arma durante os horários de pico da rede e levantá-la à noite, o que muda a experiência sem alterar o hardware.

Especificações Técnicas

Cenários de planejamento para estações de 720kW

Locais de rodovias Greenfield abrindo com 4 armas e adicionando mais 4 a cada seis meses à medida que o tráfego amadurece.

Centros urbanos onde o proprietário concede espaço para o gabinete agora e posições terminais à medida que os inquilinos se inscrevem.

Híbridos de depósito e público: 2 baias refrigeradas a líquido para serviços pesados ​​para a frota, 6 baias refrigeradas a ar para o público, tudo em um único gabinete.

Carregamento temporário ou de evento onde uma configuração de 16 terminais é instalada por uma temporada e parcialmente removida depois.

Licitações em vários estágios em que a concessionária aprova 720 kW de capacidade uma vez e a operadora fasea o hardware.

Lógica de compartilhamento de energia em 2 a 16 tomadas

O controlador trata 720kW como um pool e cada terminal como um tap. Quando uma sessão é iniciada, o pool compara sua solicitação com o que está livre e concede poder; as sessões já em execução não são interrompidas, eles simplesmente veem o pool encolher ao seu redor.

Em 16 sessões ativas, cada carro obtém cerca de 45 kW, o que ainda move um EV médio de 20% para 80% em cerca de uma hora. Em 4 sessões ativas, cada carro pode consumir até 180 kW e um único veículo pode consumir 720 kW completos se nada mais estiver carregando.

A definição de prioridade no OCPP permite que um operador proteja os compartimentos da frota: um depósito pode limitar os terminais públicos a 30kW enquanto garante 600A para seus próprios caminhões. Tudo isso é configuração, não engenharia.

As solicitações de tensão também são importantes. A faixa de saída de 300-1000 VCC cobre os carros da classe 400 V e os caminhões da classe 800 V no mesmo barramento, portanto, nenhuma arma fica presa à arquitetura.

Testes de conformidade e garantia de qualidade

A flexibilidade de expansão não significa nada se a certificação não cobrir a configuração que você envia, portanto cada combinação é testada como um sistema.

A listagem UL 2202-2022 e UL 2231-2 se aplica ao gabinete com 2 a 16 tomadas, não apenas a uma configuração de referência.

O teste de gabinete IP54 cobre gabinete e terminais; as amostras são testadas com jato de água e poeira de acordo com o programa de listagem.

O fator de potência é medido em plena carga em cada gabinete e deve ser ≥0,99 antes da liberação.

Um burn-in de 48 horas executa cada unidade através de ciclos de carga parcial, carga total e sem carga, com dados registrados por número de série.

Os portões de qualidade de fábrica incluem auditorias de torque, verificações de roteamento de cabos e um teste final de inserção do conector em cada pistola.

Dentro de nossa fábrica: soldagem robótica até teste final

Etapa 1. A perfuração CNC e o corte a laser moldam os gabinetes a partir de bobinas de aço revestidas.

Passo 2. Os robôs de soldadura FANUC montam estruturas; As dobradeiras TRUMPF dobram os painéis externos.

Etapa 3. O revestimento em pó e a cura em forno conferem durabilidade ao acabamento com classificação IP54.

Etapa 4. A fiação CA dos disjuntores e distribuição ocorre na linha CA; A montagem do módulo DC é feita separadamente.

Etapa 5. O controlador de alocação é atualizado com o OCPP do cliente e a configuração de contagem de terminais.

Etapa 6. Um teste de carga completo de 720 kW verifica a eficiência, o fator de potência e a ondulação de saída.

Etapa 7. As unidades executam o período de burn-in de 48 horas; qualquer falha aciona retrabalho e um novo ciclo de teste.

Passo 8. Inspeção final e embalagem; a capacidade anual da planta ultrapassa um milhão de unidades e as entregas em 2024 ultrapassaram um milhão.

Guia de dimensionamento: armas, energia e comportamento da fila

Comece com a fila que você aceitará. Se uma espera de 10 minutos for o limite, uma estação precisa de aproximadamente uma arma para cada 12 veículos por hora de pico de demanda. Essa regra prática coloca uma praça rodoviária movimentada com 8 a 16 armas, e uma cidade pequena com 2 a 4.

Em seguida, verifique a potência por arma. Abaixo da média de cerca de 40 kW, as sessões duram mais de uma hora e os motoristas vão embora. Se a sua previsão coloca a potência média abaixo de 40kW, a resposta é menos armas, não mais.

Não compre 16 canhões para um local com 720 kW de capacidade e volume diário de 20 carros. O gabinete suporta isso, mas o modelo de fila não precisa dele e o investimento do terminal fica ocioso. Comece em 4, aumente até 8, observe os dados.

Uma nota honesta: se o seu local nunca exceder 4 armas e nunca ver caminhões, uma unidade integrada com uma classe de potência mais baixa é a resposta mais barata. A flexibilidade da arquitetura split tem um preço e você não deve pagá-lo por um terreno de esquina.

Por que os operadores de sites escolhem a AMPPAL para crescer

Os terminais são encomendados em lotes em um gabinete, portanto a segunda expansão custa o envio do terminal, e não uma nova instalação elétrica.

Entrega em 15 a 20 dias úteis após a aprovação do desenho e MOQ de um contêiner, adequado para implementações em fases.

Marca OEM/ODM, comprimentos de cabos personalizados e combinações de conectores por lote, para que cada expansão possa acompanhar o mercado.

Listado em UL 2202-2022 e UL 2231-2; CE, CB e TUV para outras regiões.

Um fabricante fundado em 2014 com mais de 260 funcionários e mais de 40 países de exportação, além de mais de 200 estações que nós mesmos operamos.

Crating, carregamento de contêineres e documentos

O gabinete é acondicionado em uma caixa de madeira com estrutura de aço e alças de elevação; os terminais são paletizados com cabos enrolados e conectores acolchoados. Os planos de carregamento são elaborados por pedido, de modo que um contêiner de 40 pés de altura leva o gabinete mais o lote terminal que você realmente solicitou.

Os termos são FOB Ningbo ou CIF até o destino. O conjunto de documentos, fatura, lista de embalagem, conhecimento de embarque e relatórios de teste UL saem de nosso escritório dentro de 3 dias úteis após a partida.

Para projetos faseados podemos dividir as remessas, enviando primeiro o gabinete e depois os lotes terminais, com documentação separada a cada vez.

Suporte pós-venda e serviço de campo

Garantia padrão de dois anos para gabinete, terminais, módulos e controlador.

Terminais sobressalentes e módulos de potência em estoque; troca entre navios por falhas de garantia dentro de 5 dias úteis.

Diagnóstico OCPP remoto para configurações de fila, limites de energia e registros de falhas, sem visita de um técnico.

Orientações de comissionamento para cada lote de expansão, incluindo uma lista de verificação para adicionar armas a um gabinete em funcionamento.

Atualizações de firmware e modelos de configuração são compartilhados com cada cliente, para que novos terminais ingressem no pool automaticamente.

Notas de uso para configurações de múltiplas armas

Errado: adicionar terminais além das 16 tomadas classificadas. Certo: pare no 16 e peça um segundo armário quando a fila exigir.

Errado: configurar todas as armas para potência máxima no backend do OCPP. Certo: configure limites por terminal para que o pool não seja esgotado por uma parada.

Errado: deixar terminais não utilizados alimentados no inverno. Certo: use o modo de espera por tomada para reduzir as perdas por inatividade.

Errado: misturar regiões de 50 Hz e 60 Hz em um alimentador compartilhado. À direita: confirme se a entrada do local corresponde a AC480V ±10% a 50/60 Hz antes da instalação.

Errado: pular a limpeza trimestral do filtro em terminais resfriados a ar à medida que a contagem de armas aumenta. Certo: coloque a manutenção do terminal em uma programação que aumente de acordo com a contagem de tomadas.

O que os operadores de estação dizem após seis meses

Uma operadora rodoviária no Texas, Estados Unidos, abriu com 6 canhões em um gabinete de 720 kW e expandiu para 12 após cinco meses. Seu relatório: o segundo lote de terminais ficou online em dois dias e o gabinete nunca precisou ser aberto durante a expansão.

Um gerente de depósito de ônibus em Baku, no Azerbaijão, opera 16 armas em um gabinete e reclama apenas que o painel do OCPP não mostra o histórico de sessões por arma o suficiente para seus relatórios mensais. O próprio hardware registrou 99,2% de tempo de atividade.

Um desenvolvedor de shopping em Dubai, Emirados Árabes Unidos, começou com 4 armas de 720 kW e descreve a fila como administrável, mas admite que subestimou quantos motoristas cobrariam durante o pico da noite e planeja um segundo gabinete em vez de empurrar todas as 16 armas neste local.

FAQ: Dimensionando sua estação

P: O gabinete de 720kW pode realmente começar com 2 armas?

R: Sim, o pedido mínimo é de 2 terminais; mais são adicionados posteriormente ao mesmo gabinete.

P: Quanto tempo leva para adicionar terminais a uma estação em execução?

R: Normalmente, um dia útil para montagem, cabeamento e configuração do OCPP.

P: O que acontece com a potência por arma à medida que o local fica cheio?

R: O pool é dividido igualmente mediante solicitação; em 16 sessões cada um obtém cerca de 45kW, em 4 sessões cerca de 180kW.

P: Preciso de um alimentador maior se adicionar armas mais tarde?

R: Não, a entrada de 720 kW permanece a mesma; apenas o hardware da tomada muda.

P: Caminhões e carros podem compartilhar o gabinete?

R: Sim, com terminais 600A refrigerados a líquido para caminhões e 250A refrigerados a ar para carros.

P: 16 armas é o limite máximo?

R: Sim por gabinete; além disso, adicione um segundo gabinete e mantenha os sites separados no OCPP.

P: Quais conectores os terminais podem transportar?

A: CCS1, CCS2, GB/T, CHAdeMO e NACS, atribuíveis por terminal.

P: Qual é o prazo de entrega para uma implementação em fases?

R: Cada lote é enviado de 15 a 20 dias úteis após a aprovação do desenho, portanto, o faseamento não atrapalha você.
