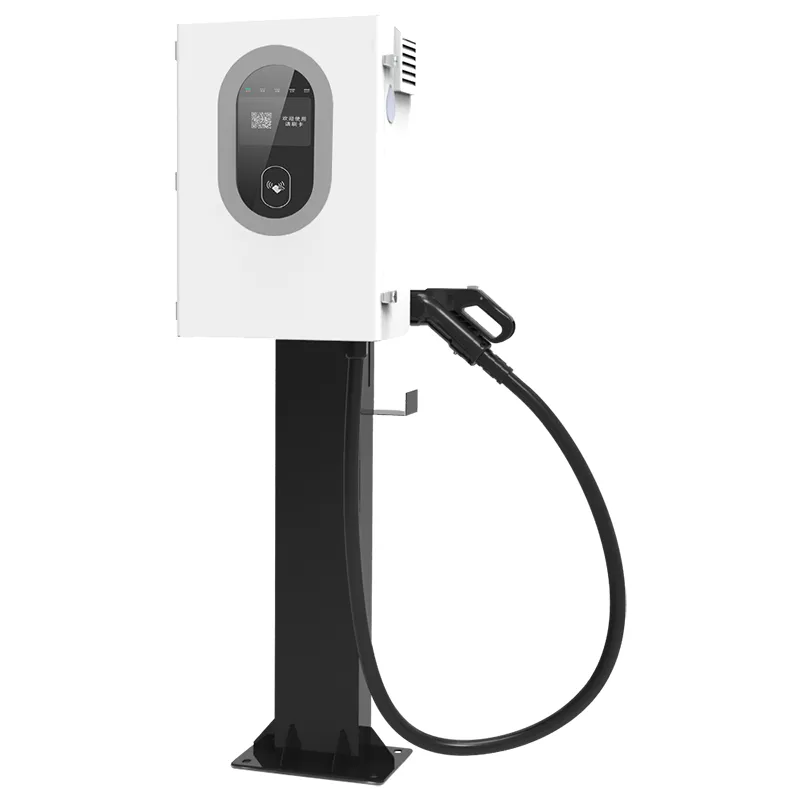

Carregador bidirecional V2G DC EV de 7kW para aplicações de energia doméstica e rede inteligente

O que uma unidade bidirecional de 7 kW faz por uma casa

O carregador EV bidirecional V2G DC de 7kW para aplicações de energia doméstica e redes inteligentes (AF-DC-07) é um pequeno carregador DC bidirecional. Ele faz o trabalho óbvio – carregar um EV a 7kW – e um segundo trabalho que a maioria dos carregadores não consegue fazer: retira energia do carro e alimenta a casa. Essa segunda direção é o que V2H (veículo para casa) e V2G (veículo para rede) significam na prática.

Para uma casa típica com uma bateria EV de 40-60 kWh, 7 kW de fluxo reverso cobrem a carga base: geladeira, roteador, iluminação, bombas de circulação de aquecimento. Não funcionará um forno elétrico e uma bomba de calor ao mesmo tempo. Isso garante horas de sobrevivência a interrupções, não uma semana de independência da rede.

Seis razões pelas quais uma unidade de 7 kW muda uma casa

O argumento não é a velocidade de carregamento; é a segunda direção do fluxo. Seis pontos que os compradores repetem após a instalação:

Energia de reserva sem uma segunda bateria: o EV que você já possui torna-se a reserva. Um carro de 60 kWh tem capacidade suficiente para dois dias de carga em uma noite familiar.

Arbitragem no pico do vale: cobrar tarifas noturnas, descarregar durante a cara janela noturna e deixar o medidor fazer as contas.

IP55 contra intempéries: chuva, poeira e maresia costeira são tratadas melhor do que os gabinetes IP54 dos irmãos maiores.

Montagem em coluna ou poste: o gabinete de 600 x 450 x 230 mm cabe em uma parede, uma coluna de aço ou um poste de beira de estrada.

95% ou melhor eficiência em ambas as direções, de modo que a viagem de ida e volta rede-bateria-rede perde menos de um décimo da energia.

Cinco maneiras de iniciar uma sessão: leitura QR, cartão, inicialização automática de VIN, controle de plataforma ou inicialização forçada offline quando a rede está inoperante.

Especificações Técnicas

Onde uma unidade V2G de 7 kW ganha seu lugar

Não é um produto de frota. Dimensionado para vagas individuais; estes são os cenários em que os proprietários relatam um retorno real:

Moradias isoladas na Alemanha, nos Países Baixos e nos países nórdicos com tarifas de eletricidade baseadas no tempo de utilização.

Cabanas de férias e propriedades rurais onde as interrupções na rede são rotineiras e não raras.

Pequenas lojas e escritórios domésticos com carga contínua de 500-1500W.

Casas com energia solar fotovoltaica: a franquia do meio-dia carrega o carro, a descarga da noite cobre o pico do jantar.

Proprietários instalando vagas de estacionamento prontas para V2G como um ponto de venda voltado para os inquilinos.

Como carregar e descarregar o switch em um gabinete

Dentro do AF-DC-07 há um estágio de potência bidirecional. No modo de carga, ele retifica CA trifásico em CC para a bateria. No modo de descarga, os mesmos módulos invertem CC de volta para CA em 230/400V. Não há inversor separado aparafusado - essa topologia mantém o gabinete em 600 x 450 x 230 mm e eficiência em 95% ou melhor em ambos os sentidos.

ISO 15118 lida com o handshake V2G. O carro e o carregador trocam uma mensagem assinada sobre quanta energia pode ser retirada, e o fluxo reverso só começa quando autorizado. Este não é um inversor hackeado alimentando a casa; é uma troca medida e compatível com os padrões.

A inicialização é deliberadamente em camadas. Online, as sessões começam por código QR, cartão, reconhecimento VIN ou plataforma em nuvem AMPPAL. Se a rede cair, a inicialização forçada off-line mantém o carregador utilizável com autenticação local - útil quando o roteador morre no meio de uma interrupção.

Certificados que uma seguradora residencial deseja ver

O Home V2G fica em uma zona cinzenta em vários mercados, então a papelada é importante. Estes são os documentos fornecidos com cada AF-DC-07:

Marcas CE e TUV para o mercado da UE; UL e CB disponíveis para a América do Norte e outras regiões.

Conformidade com IEC 61851 para comportamento de carregamento CC e segurança do conector.

Certificação ISO 15118 para a pilha de comunicação V2G – a parte que torna as sessões bidirecionais medidas e legais.

IP55 testado de acordo com IEC 60529: sobrevive à mangueira e ao sopro de poeira.

Um registro de teste de fábrica com cada unidade: isolamento, ligação à terra e funcionamento bidirecional completo na potência nominal.

Módulos para amplas temperaturas classificados entre -30°C e +55°C para montagem exposta no inverno.

Como as unidades de 7 kW são construídas em Yueqing

A fábrica fica em Yueqing, Zhejiang – cidade que as pessoas chamam de capital dos eletrodomésticos da China. A AMPPAL administra-o desde 2014 com mais de 260 funcionários. A sequência de construção para uma unidade de 7kW:

A chapa de aço é cortada em máquinas a laser TRUMPF e dobrada em dobradeiras CNC.

Os braços robóticos da FANUC posicionam os módulos de potência; Os produtos DC funcionam em sua própria linha, separada da AC.

As placas do estágio de potência são soldadas por onda e passam pela inspeção óptica automatizada.

Cada unidade obtém uma queima bidirecional de carga total: quatro horas de carga e depois descarga a 7kW.

O gabinete é primeiro revestido com pó; As juntas IP55 são instaladas manualmente e verificadas com torque.

O firmware é atualizado com a pilha ISO 15118 e todos os cinco métodos de inicialização habilitados.

Uma inspeção visual e elétrica final acontece antes do registro do número de série.

As unidades são embaladas em caixas individuais; o prazo de entrega é de 15 a 20 dias úteis.

7 kW são suficientes? Dimensionando uma unidade doméstica V2G

Comece com a carga que você precisa cobrir em caso de interrupção: geladeira, roteador, iluminação, bomba de circulação de aquecimento, geralmente 400-800W. Nesse nível, 7 kW de potência reversa cobrem a casa por horas enquanto o carro mantém carga suficiente para a condução matinal.

Se a sua casa tiver uma bomba de calor elétrica, um fogão de indução e uma sauna ao mesmo tempo, 7 kW não suportarão esse pico. Uma unidade de 30 kW ou 60 kW poderia, mas isso altera o preço e a instalação. Para a maioria das famílias, 7 kW é suficiente.

Não é para você se precisar de um no-break para toda a casa que ligue em menos de um segundo ou de uma unidade que administre a casa durante um apagão de vários dias. O AF-DC-07 é um carregador bidirecional medido, não um inversor fora da rede. Não há spread de pico em sua tarifa? O argumento da arbitragem também desaparece.

Por que os compradores escolhem AMPPAL para Home V2G

Prazo de entrega de 15 a 20 dias úteis em unidades padrão; Marca OEM e pintura personalizada mediante solicitação.

MOQ de uma unidade para avaliação - enviamos peças individuais para engenheiros e pequenos importadores, não apenas paletes.

Certificados CE, TUV, UL, CB e CCC arquivados; a documentação é enviada com cada pedido.

Mais de 260 funcionários e mais de 1 milhão de unidades entregues desde 2014; A AMPPAL também opera mais de 200 estações de carregamento.

Estoque europeu de peças de reposição: armas de carga, placas de controle e displays são enviados em 3 a 5 dias úteis.

Embalagem e entrega para o modelo de 7kW

Cada AF-DC-07 é enviado em uma caixa de madeira ou papelão pesado com cerca de 750 x 600 x 350 mm, aproximadamente 40 kg com a arma e o suporte de montagem. Inserções de espuma seguram o gabinete; a pistola e o cabo viajam em um saco úmido.

Um contêiner de 20 pés comporta cerca de 60 unidades; um cubo de 40 pés de altura em torno de 130. Os paletes são amarrados e a carga fotografada antes da selagem.

Os termos padrão são FOB Ningbo ou Xangai, com cotações CIF e CFR mediante solicitação. Os documentos incluem fatura, lista de embalagem, conhecimento de embarque e declaração CE; os certificados saem com antecedência.

Suporte após a chegada da unidade de 7kW

24 meses na unidade. Para V2G doméstico a parte que importa é o estágio do inversor - ele funciona nos dois sentidos e é coberto.

As atualizações de firmware para a pilha ISO 15118 são gratuitas durante a vida útil do produto, via nuvem ou USB.

Peças sobressalentes para falhas comuns são enviadas dentro de 3 a 5 dias úteis; a pistola de carga é a peça sobressalente mais encomendada.

Um ano de diagnóstico remoto gratuito - envie uma foto ou exportação de registro e receba uma resposta no mesmo dia.

Um eletricista licenciado pode concluir a instalação em um dia; o manual inclui diagramas de fiação e valores de torque.

Erros comuns com instalações domésticas V2G

Errado: Montar a unidade onde o escoamento do telhado pinga no conector. Certo: escolha um local com gotejamento ou leve saliência - o IP55 lida com o clima, não com a água canalizada para o soquete.

Errado: presumir que a descarga começa no momento em que o carro é conectado. Certo: o handshake ISO 15118 deve ser concluído e o cronograma de descarga deve ser habilitado primeiro no aplicativo.

Errado: Dimensionar cargas domésticas acima de 7kW e esperar que o carregador consiga isso. Certo: mantenha as cargas de descarga abaixo de 6 kW para deixar espaço para perdas.

Errado: Alimentando a saída CA através de um cabo de extensão aleatório. À direita: conecte o lado da saída a um circuito dedicado com seu próprio disjuntor.

Errado: Ignorar um filtro de linha porque o carregador possui proteção contra raios. Certo: a unidade se protege; o painel da casa ainda precisa de seu próprio SPD Tipo 2.

O que relatam proprietários de residências e proprietários de pequenas empresas

Um proprietário na Baviera, Alemanha, opera o AF-DC-07 com um EV de 58 kWh com tarifa de tempo de uso. Ele cobra durante a noite na tarifa baixa e dá alta das 18h às 21h; o contador mostra cerca de 14 euros poupados por mês no primeiro trimestre. Sua única reclamação: os furos do suporte precisavam de uma segunda passagem de perfuração em sua parede de tijolos.

O proprietário de uma pequena padaria nos Países Baixos utiliza a unidade como carregador e amortecedor de interrupções nos seus frigoríficos. Um apagão de 40 minutos em janeiro não lhe custou nada – o carro manteve os refrigeradores funcionando. O adesivo QR acumula poeira e precisa de uma limpeza ocasional.

Um administrador de propriedade rural na Nova Zelândia instalou a unidade em um poste ao lado de uma casa alugada. Os convidados escaneiam para começar a cobrar; ele permite a descarga V2H remotamente durante tempestades. Seu veredicto: o primeiro carregador que ele instalou e que não precisou de uma revisita dentro de um mês.

Perguntas iniciais sobre V2G, respondidas

P: O AF-DC-07 pode alimentar toda a casa durante uma interrupção?

R: Alimenta até 7 kW - geladeiras, luzes, roteador, bombas. Cargas simultâneas pesadas, como fornos, irão excedê-lo.

P: A descarga V2G prejudica a bateria do carro?

R: A profundidade e a frequência são mais importantes do que a direção. Uma descarga noturna de 7 kW com duração de duas horas é um ciclo suave; a maioria dos EVs cuida disso dentro da garantia.

P: Quais carros funcionam com este carregador?

R: Qualquer EV que suporte carregamento bidirecional ISO 15118 por CCS ou GB/T - verifique primeiro a lista de suporte V2G do seu carro.

P: É legal conectar-se à rede?

R: Nos mercados da UE e do Reino Unido, sim, com marcas CE e TUV e instalação de um eletricista licenciado.

P: Quanto posso economizar em tarifas?

R: Com um spread pico-vale de 20-30 cêntimos, uma alta noturna economiza 1-2 euros por sessão, 30-60 euros por mês.

P: O que acontece se minha internet cair?

R: A inicialização forçada offline continua carregando e descarregando trabalhando com autenticação local; o faturamento é atualizado mais tarde.

P: Preciso de um inversor separado para a casa?

R: Não – o estágio bidirecional inverte DC para AC. Você precisa de uma chave de transferência ou acoplamento AC ao painel.

P: Posso expandir para 22 kW mais tarde?

R: Não, o AF-DC-07 está fixado em 7kW. Adote os modelos AMPPAL de 30 kW ou 60 kW para obter mais.
