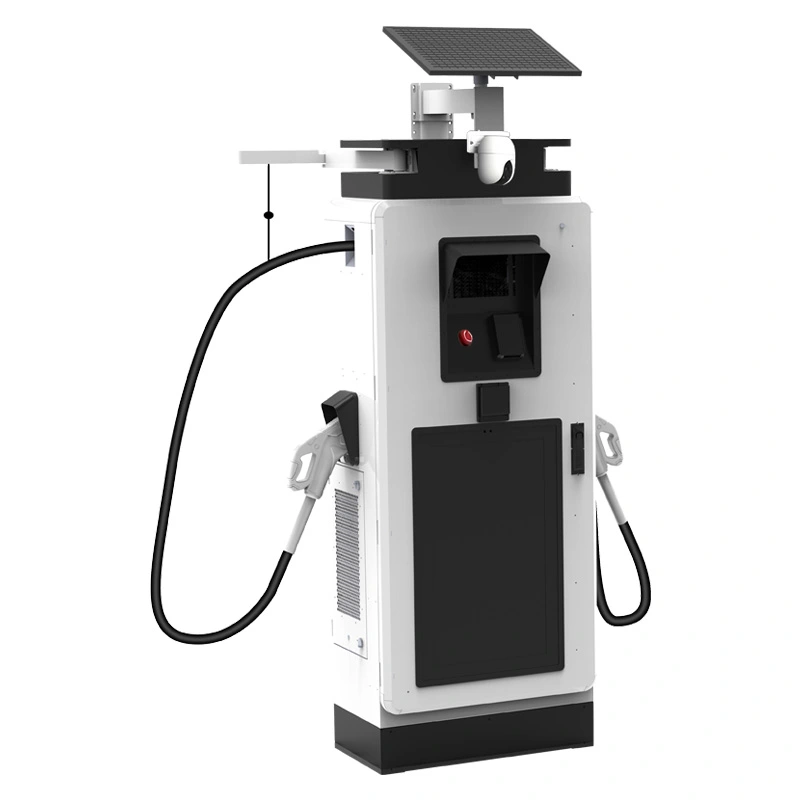

Carregador comercial DC EV de 120kW com display digital para estações públicas

Construído para o painel de 480 V: um carregador de 120 kW para locais comerciais na América do Norte

Os edifícios comerciais norte-americanos são conectados para 480 V trifásicos, e um carregador que ignora esse fato cria custos de transformador que ninguém planeja. O AF-DC-120-YBM-4-H recebe AC480V ± 10% a 45-65 Hz diretamente, de modo que a maioria dos locais de varejo, industriais e de uso misto dos EUA e Canadá podem alimentá-lo a partir do painel existente sem adicionar um transformador abaixador.

Ele também limita o ruído a 60dB – cerca de 5dB abaixo dos gabinetes DC típicos – o que é importante em limites de propriedades, lotes adjacentes a apartamentos e distritos comerciais que funcionam a noite toda. A tela 1920×1080 de 32 polegadas no painel frontal lida com sua mídia ou conteúdo de marca, mas a história elétrica é o que torna este modelo diferente.

A eficiência máxima é de 95%, o gabinete é IP54 e a saída CCS1 cobre 0-250A. É uma máquina de 120 kW fácil de dizer sim na entrada de serviço, e o display paga parte da instalação ao longo do tempo.

Por que a entrada de 480 V e um teto de 60 dB são importantes na linha de propriedade

Sem transformador abaixador: o serviço de 480V alimenta a unidade diretamente, economizando custos, espaço físico e perdas de um estágio de conversão extra.

A entrada de ampla frequência de 45-65 Hz tolera redes de serviços públicos e energia de gerador mais fracas durante as fases de construção, o que é uma vantagem real em locais com fornecimento instável.

Um teto de 60dB – aproximadamente o nível de uma conversa normal – mantém os vizinhos e os funcionários do turno noturno confortáveis.

A velocidade do ventilador segue a carga e a temperatura, em vez de funcionar a todo vapor a partir do plug-in, o que reduz o ruído e o desperdício de energia em um ciclo de 24 horas.

A redução térmica protege os componentes eletrônicos em temperaturas de 50°C, enquanto a classificação de 120kW se mantém honestamente em condições normais.

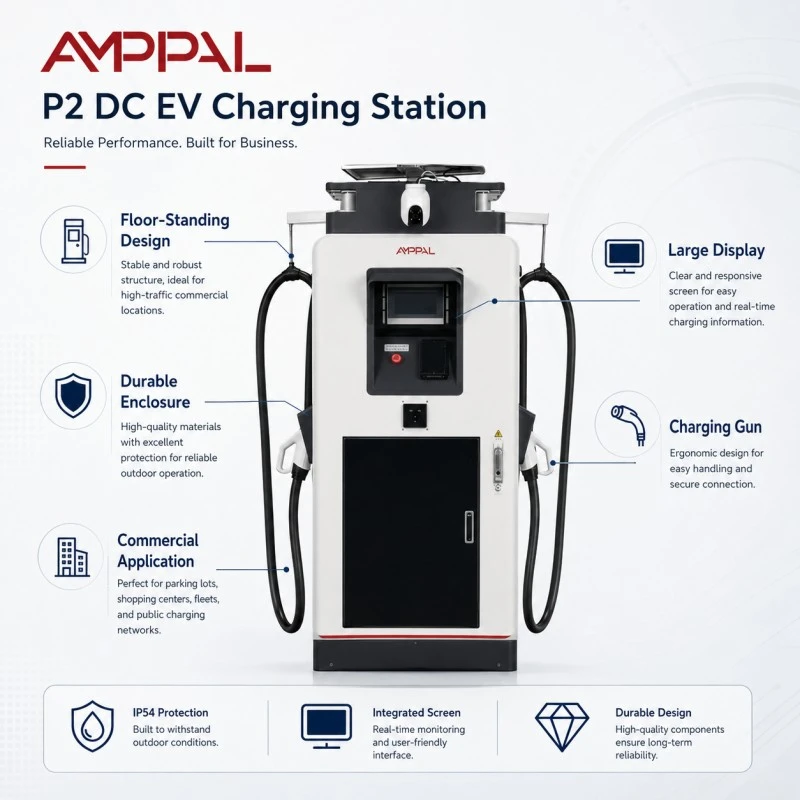

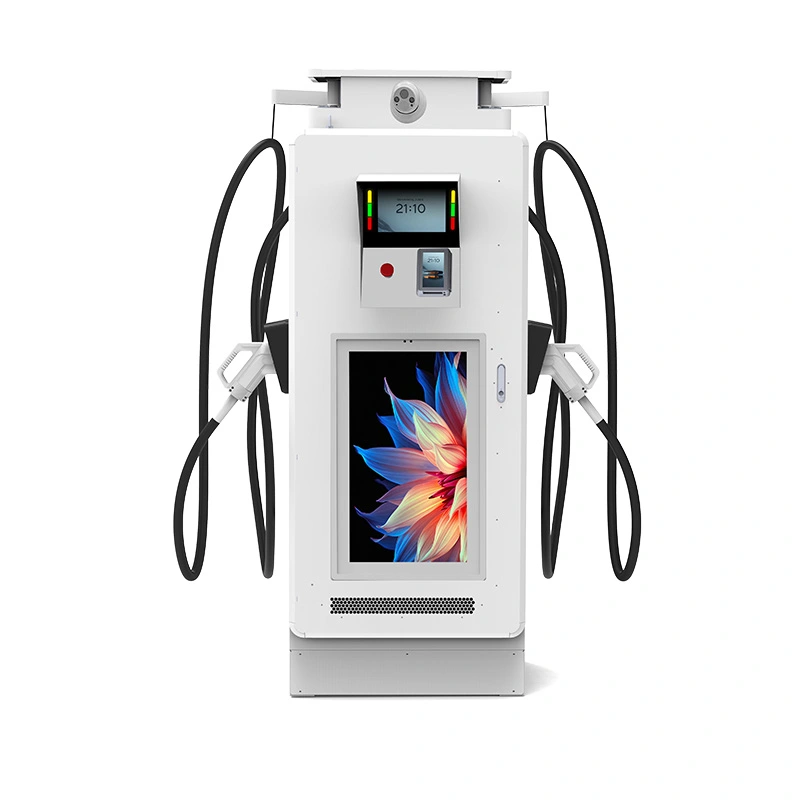

A tela de 32 polegadas ainda faz seu trabalho de mídia – anúncios, informações da estação ou o loop da sua marca – por meio do mesmo portal de conteúdo remoto.

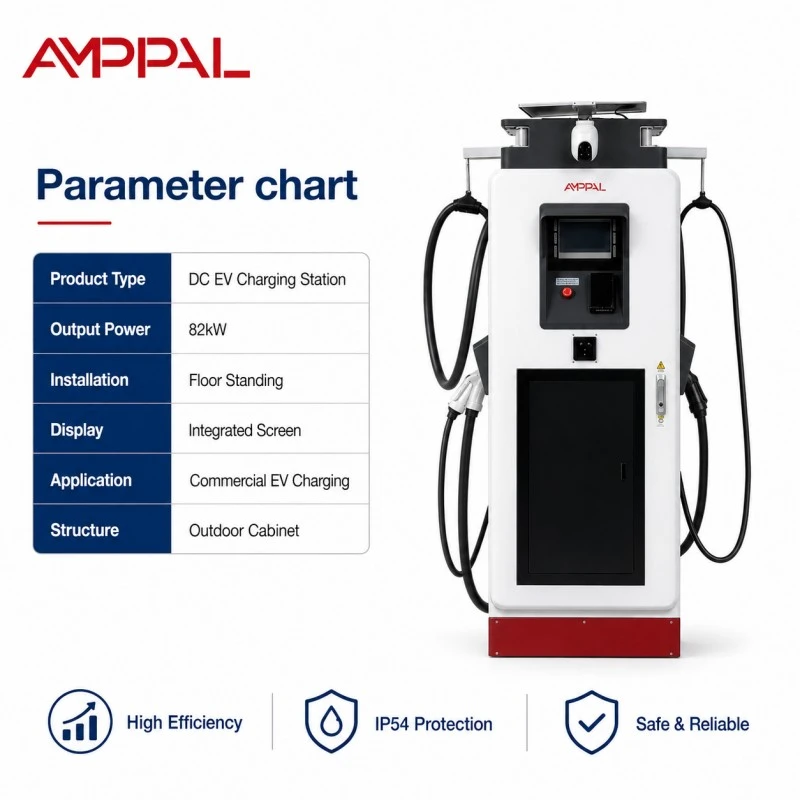

Especificações Técnicas

Especificação de fábrica do AF-DC-120-Y-B-M-4-H exatamente como enviado.

Sites que precisam de alta visibilidade e noites tranquilas

Empreendimentos de uso misto: varejo no nível da rua com apartamentos acima — o carregador funciona a noite toda sem gerar reclamações de ruído.

Redes varejistas dos EUA e do Canadá: painéis de 480 V já estão no local, então a unidade entra no serviço existente.

Garagens de estacionamento de escritórios e hotéis: sessões de 20 a 40 minutos a 120kW que giram as barracas durante o dia de trabalho.

Lotes municipais perto de blocos residenciais: a tela escurecida e o teto de 60dB mantêm o local amigável para os vizinhos, mesmo durante as sessões noturnas.

Depósitos de frota em serviços industriais 480V: um painel alimenta os carregadores e os equipamentos existentes na oficina.

Centros de convenções e locais de eventos: o display transmite mensagens dos patrocinadores durante os shows e 120kW movimenta os carros entre as sessões.

Como a máquina converte 480 V em CC – sem zumbido

O estágio de entrada retifica AC480V trifásico em um barramento CC intermediário e, em seguida, os conversores de alta frequência reduzem a potência para a tensão solicitada pelo veículo. Módulos de comutação de banda larga são a razão pela qual a unidade mantém 95% de eficiência de pico nesta tensão de entrada, o que é mais difícil do que parece – tensões de entrada mais altas estreitam as margens de comutação.

A história do ruído é sobre resfriamento, não sobre conversão. Os ventiladores têm temperatura controlada e funcionam em velocidade parcial na maior parte do tempo; apenas cargas pesadas sustentadas os empurram para a rotação máxima. Essa é a diferença prática entre uma unidade de 60dB e os gabinetes de 65dB comuns nesta classe.

OCPP 1.6/2.0 transporta dados de sessão, diagnóstico remoto e atualizações de firmware, enquanto o monitor executa seu próprio feed de conteúdo. Ambos os sistemas reportam em um registro de estação em seu backend.

Testes que respaldam a afirmação de 60 dB e as marcas de segurança elétrica

A pressão sonora é medida a 1 metro do gabinete sob carga total e registrada no relatório de teste da unidade, portanto o valor de 60dB é verificável, não uma estimativa de folheto.

A aprovação de tipo CE e TUV cobre a unidade completa; Os relatórios elétricos UL e CB estão disponíveis para arquivos de exportação.

Teste de névoa salina de 96 horas no gabinete e nas vedações da moldura da tela.

Testes de isolamento e surto no estágio de entrada AC480V em toda a banda de 45-65Hz.

Um burn-in de carga total de 48 horas registra ruído, temperatura e leituras elétricas em relação ao número de série.

Os módulos são classificados entre -30°C e +55°C; a unidade completa é especificada para -25°C a +50°C.

Da bobina à caixa: fazendo um gabinete pronto para 480V

Passo 1. As bobinas de aço são cortadas a laser e soldadas por robô nas linhas FANUC.

Passo 2. As dobradeiras TRUMPF formam os painéis; segue-se o revestimento em pó e a cura.

Etapa 3. O estágio de entrada de 480 V — contatores e pára-raios — é conectado à linha CA com controle de torque.

Etapa 4. Os módulos retificadores e o subconjunto do display são instalados na linha CC.

Etapa 5. O conjunto de resfriamento, ventiladores, dutos e sensores de temperatura são instalados e vedados.

Etapa 6. O teste de carga total a 120 kW registra eficiência, fator de potência e ruído por unidade.

Etapa 7. Um ciclo de gravação de 48 horas, sessões de carregamento e reprodução de tela juntas.

Passo 8. Inspeção final e embalagem; a planta despachou mais de um milhão de unidades até 2024.

Combinando a unidade de exibição de 120 kW com sua entrada de serviço

Especifique esta unidade quando sua instalação estiver na América do Norte com serviço comercial de 480 V ou em qualquer mercado que execute 480 V trifásico. 120 kW é uma classe média prática: uma carga completa para a maioria dos VEs de passageiros em 25 a 45 minutos, sem as demandas de alimentação de gabinetes de mais de 160 kW. Também proporciona um segundo fluxo de receita através da tela sem complicar a instalação elétrica.

Não compre para um site com serviço apenas de 208V ou 230/400V. Esta variante de entrada é fixada em 480V, e adicionar um transformador anula todo o ponto - peça-nos a variante de 380V se essa for a sua rede.

E se o local tiver quartos diretamente acima do pátio, faça um orçamento realista: até 60 dB são audíveis em ambientes fechados à noite. Planeje uma barreira de som ou um cronograma noturno de limite de energia antes que os vizinhos apresentem a primeira reclamação.

O que a AMPPAL oferece que os distribuidores locais não oferecem

Preços direto da fábrica de Yueqing, com certificados CE, TUV, UL e CB no pacote de cotação.

Entrega em 15 a 20 dias úteis após aprovação do desenho; MOQ de um contêiner.

OEM/ODM: sua marca no gabinete e na tela de inicialização.

Nós mesmos operamos mais de 200 estações, então o feedback de engenharia do campo retorna ao projeto.

Uma garantia de 2 anos com painéis e módulos sobressalentes enviados em até 5 dias úteis.

Embalando e enviando uma unidade de 120 kW para um local de trabalho nos EUA

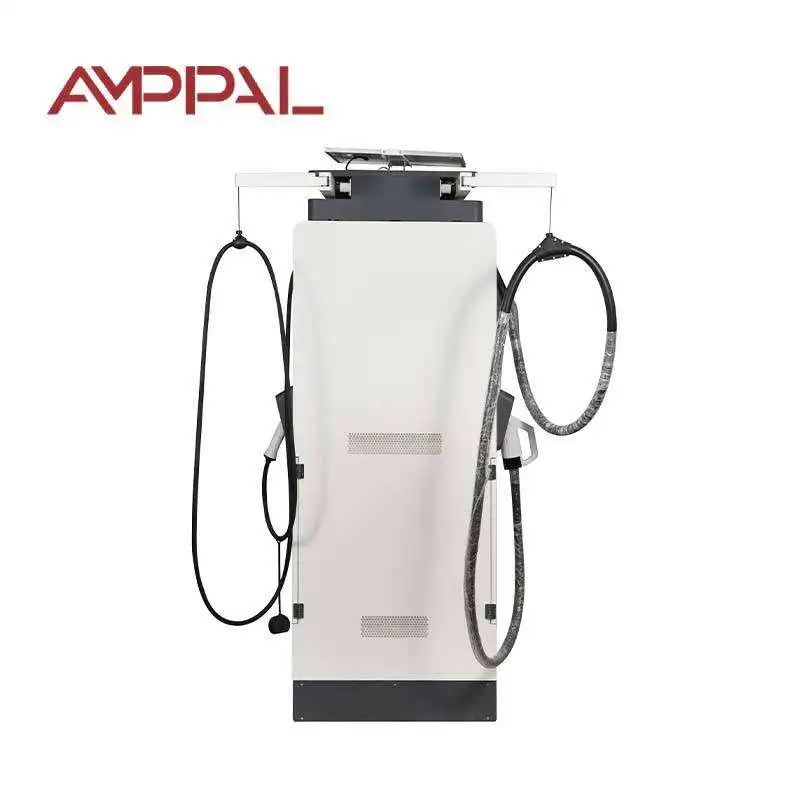

O gabinete é enviado na vertical em uma caixa com estrutura de aço dimensionada para o corpo de 1800 × 750 × 690 mm. A tela é coberta com espuma e compensado, e o conjunto CCS1 é montado em uma caixa interna acolchoada.

As caixas possuem bolsos para garfos e quatro pontos de levantamento; o plano da caixa acompanha a cotação para que seu despachante possa planejar o caminhão do porto ao local. A unidade se desloca na vertical o tempo todo, o que mantém os barramentos internos e a vedação do display intactos.

Os termos são FOB Ningbo ou CIF para um porto dos EUA ou Canadá. Fatura, lista de embalagem, conhecimento de embarque, certificado de origem e relatórios de teste são emitidos dentro de 3 dias úteis após o carregamento.

Garantia, peças sobressalentes e suporte após a chegada da unidade

Garantia padrão de 2 anos cobrindo módulos, controlador, display e resfriamento.

Módulos de energia e painéis sobressalentes em estoque; troca entre navios dentro de 5 dias úteis.

Diagnóstico OCPP remoto para falhas, firmware e comportamento do ventilador.

Suporte de comissionamento por videochamada para instaladores iniciantes.

Uma lista de verificação de manutenção trimestral cobrindo filtros, ventiladores e verificações de torque.

Notas de instalação para locais de 480 V e bairros de uso misto

Errado: alimentando a unidade a partir de um painel de 208V e esperando potência total. Direita: fornecer AC480V±10% trifásico na entrada de serviço.

Errado: assumindo que a unidade é apenas de 50 Hz. Certo: aceita 45-65Hz, mas confirme a frequência local na placa de identificação antes de energizar.

Errado: colocar o gabinete contra uma parede com os ventiladores voltados para um canto. Certo: mantenha a folga indicada no manual de instalação para que o controle do ventilador funcione conforme projetado.

Errado: forçar os ventiladores a alta velocidade após um dia quente. Certo: deixe o controlador reduzi-los; a velocidade forçada apenas desperdiça energia e adiciona ruído.

Errado: ignorar o equilíbrio de fases em um serviço compartilhado. Certo: peça a um eletricista que verifique a carga nas três fases antes do comissionamento.

Feedback de operadores que se preocupam com decibéis

Um empreiteiro em Houston, Texas, EUA, instalou duas unidades em uma praça de varejo no início de 2025. A principal preocupação do gerente da propriedade era o barulho do prédio ao lado; depois de três meses a única reclamação registrada foi o brilho da tela às 23h, que o horário noturno fixou na mesma semana. O lado de carregamento não precisou de uma chamada de serviço desde então.

O proprietário de um shopping center em Toronto, Canadá, alimenta as unidades com o painel de 480 V do shopping e economizou totalmente no custo do transformador. O eletricista confirmou a carga da fase no comissionamento; a única reclamação é que o modelo de exibição demorou um pouco para aprender, enquanto o lado de carregamento funcionou limpo por oito meses.

Um desenvolvedor em Seattle, EUA, colocou uma unidade em uma garagem de uso misto onde o locatário queria a tela do anúncio. O inquilino relata o teto de 60dB mantido em seu estudo de ruído e agora planeja unidades para mais duas propriedades; a pequena reclamação é que o cabo CCS1 parece mais rígido no frio do inverno do que o esperado, o que é uma questão da capa do cabo, não uma falha do carregador.

Perguntas frequentes: entrada de 480 V, limites de ruído e saída de 120 kW

P: Esta unidade pode funcionar com energia europeia de 380 V?

R: Não, esta variante é fixada em AC480V±10%. Solicite a versão 380V se sua rede for 230/400V.

P: Quão alto é realmente 60dB?

R: Sobre o nível de uma conversa normal, medido a 1 metro do gabinete sob carga total.

P: O barulho piora à noite?

R: Somente se a carga e o calor exigirem; a velocidade do ventilador segue a temperatura, não o relógio.

P: Qual é o tamanho do alimentador que uma unidade de 120 kW precisa em 480 V?

A: Cerca de 150A por fase em plena carga antes da margem; seu engenheiro deve dimensionar o disjuntor com espaço para inrush e adições futuras.

P: A tela de 32 polegadas aumenta o ruído?

R: Não, o painel é resfriado passivamente e completamente silencioso a qualquer hora.

P: É necessário um transformador?

R: Não se o seu local tiver 480V trifásico; a unidade foi projetada para se conectar diretamente a esse serviço.

P: O que a garantia cobre?

R: Padrão de 2 anos, cobrindo o estágio de potência, o display e o sistema de resfriamento.

P: Podemos instalá-lo no Canadá?

R: Sim, 480 V é padrão lá e os documentos de certificação são enviados com a unidade.
