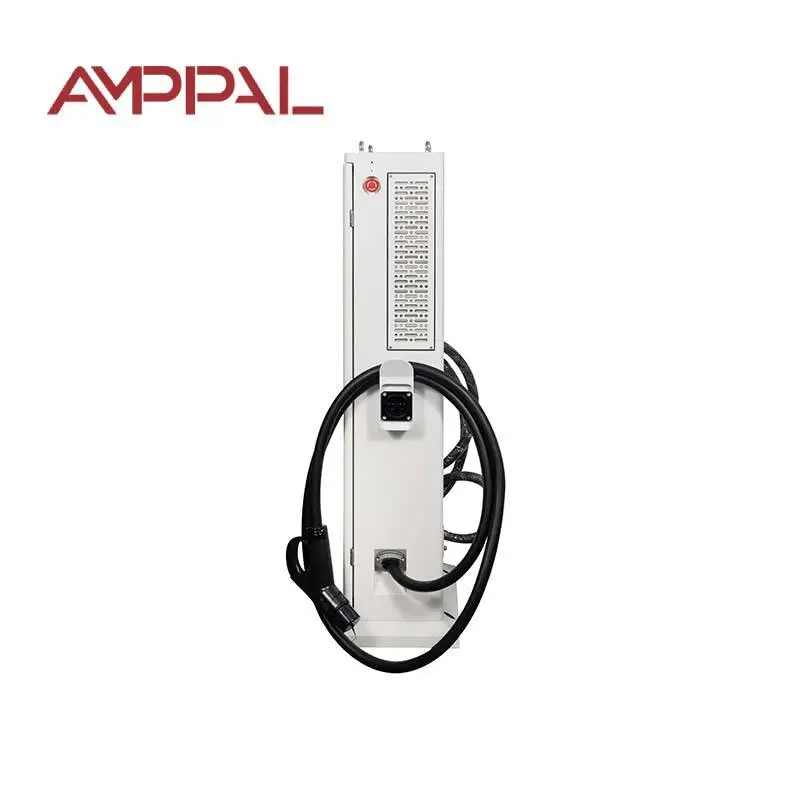

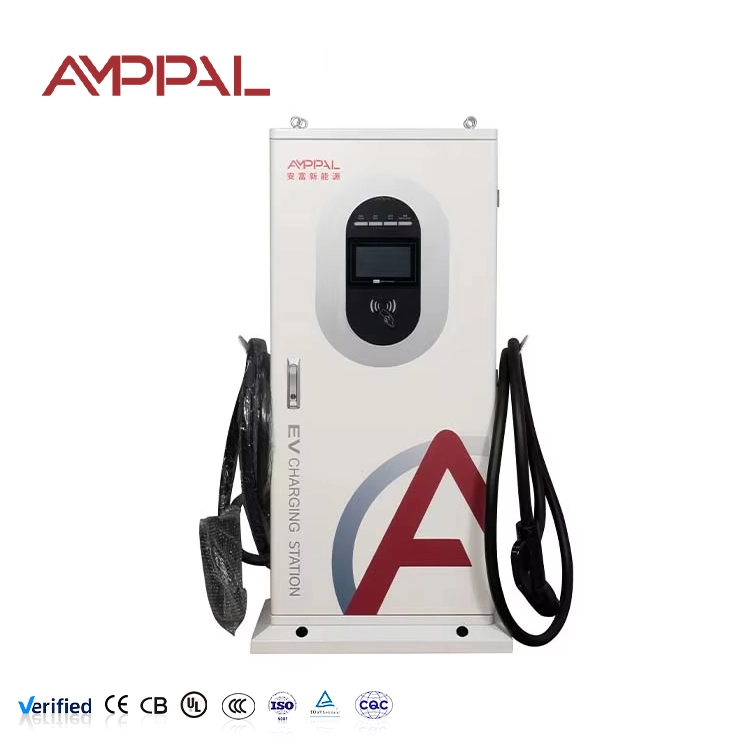

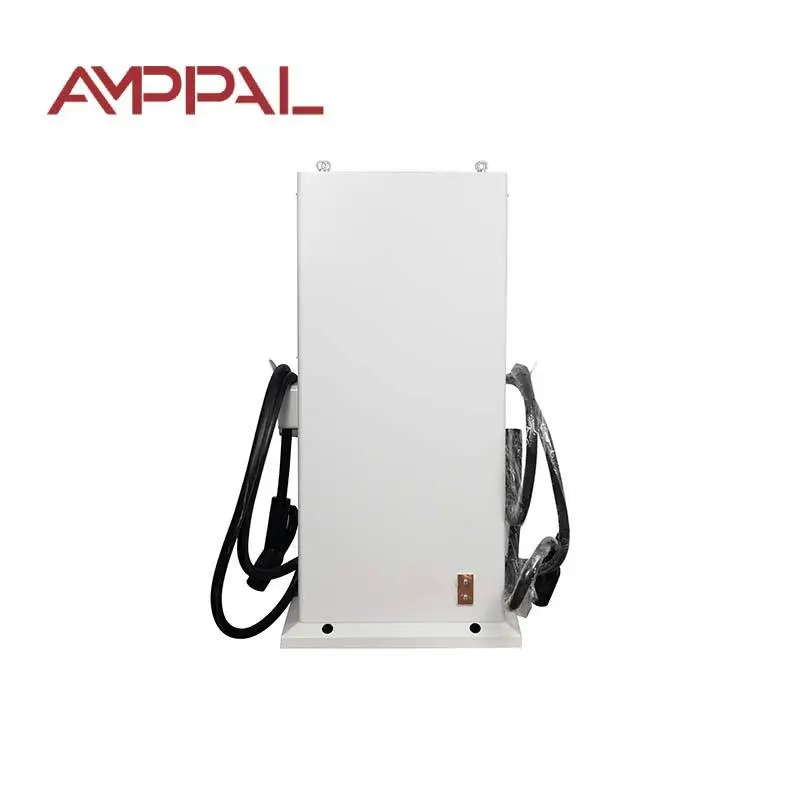

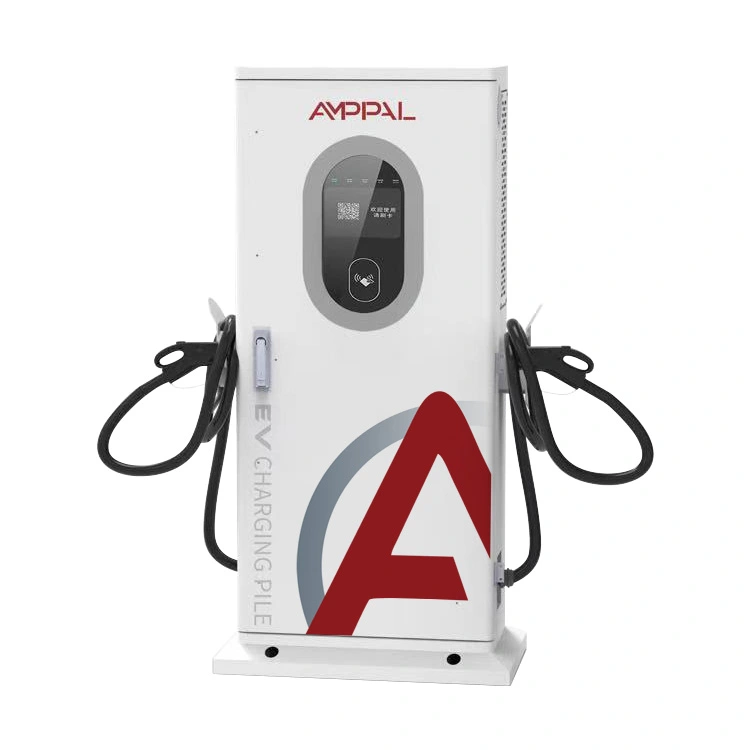

Estação de carregamento DC EV comercial integrada de 40kW para estacionamento público

O que é este carregador e onde ele deve ficar

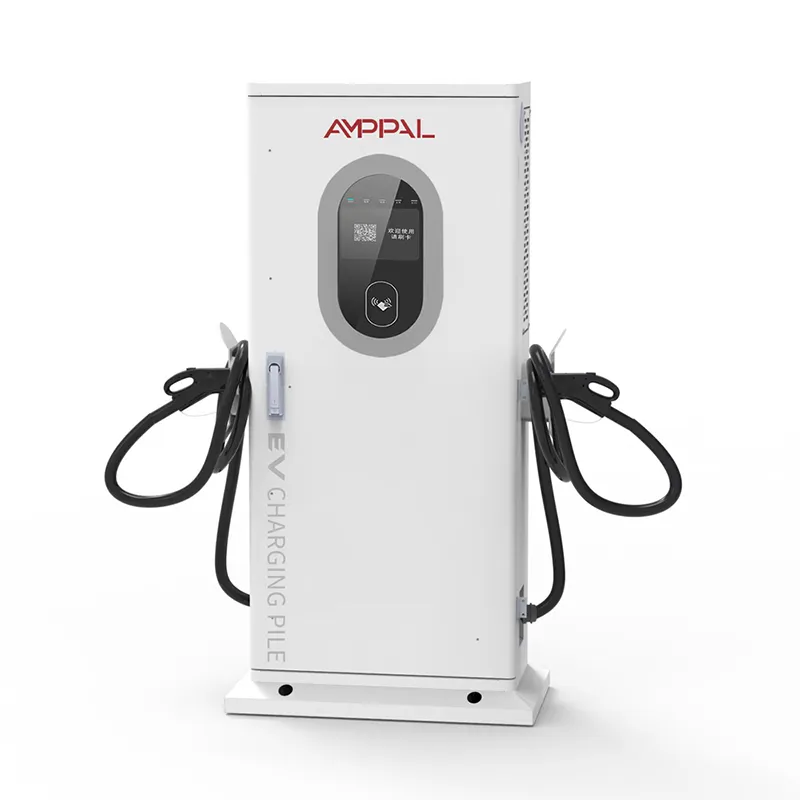

Ar salgado, calor do deserto, noites geladas - os ambientes que matam carregadores baratos são exatamente onde o AF-DC-040-Y-B-O-3/4/5-H foi projetado para permanecer vivo. É um carregador rápido DC integrado de chão em um gabinete de 1517 x 650 x 300 mm com base, avaliado em saída de 40kW em 200-1000VDC até 100A em AC380V +/- 15%.

Ninguém compra uma unidade de 40 kW porque é glamorosa. Abrange um dia útil de clientes reais – táxis, vans, passageiros – sem pagar pela energia que eles nunca usam. A questão decisiva não é o preço de etiqueta.

Por que esta unidade custa menos em 5 anos

Gabinete de aço com revestimento em pó com classificação IP54: à prova de poeira e respingos, para que o sal costeiro e a sujeira da estrada ataquem a pintura em vez dos componentes eletrônicos.

A unidade suporta invernos de -25 C e verões de +50 C, desclassificando suavemente em vez de morrer - a lógica protege os módulos.

Teste de névoa salina de 96 horas em uma amostra de cada lote de produção - o mesmo padrão usado para equipamentos marítimos.

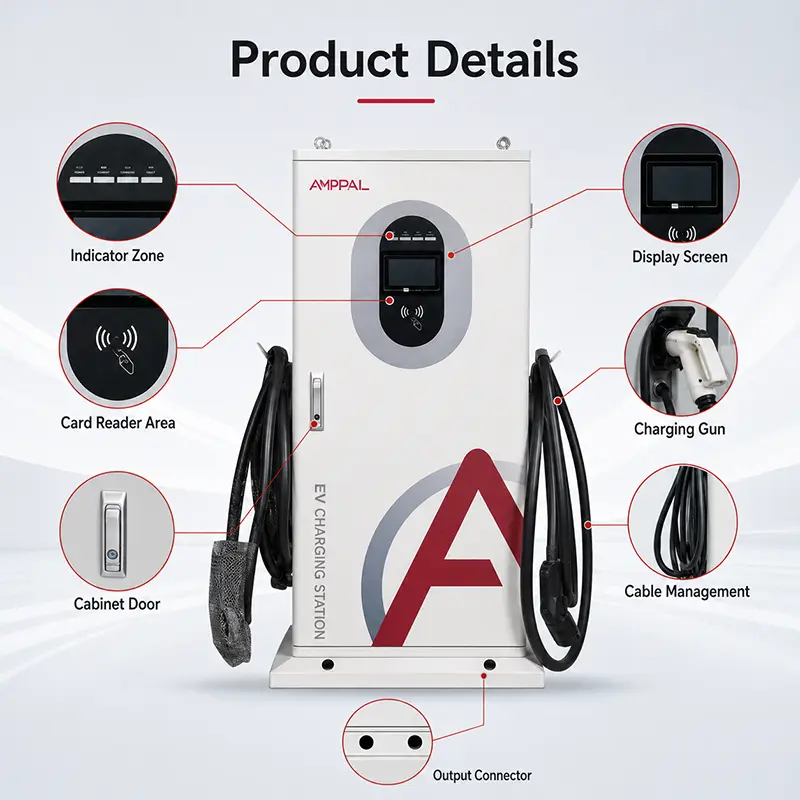

As peças de desgaste – pistola, ventiladores, filtro, tela – são módulos plugáveis ​​que um eletricista local pode trocar no local.

As peças sobressalentes são armazenadas há mais de 8 anos e as peças que se desgastam são as baratas, não as caras.

95% de eficiência máxima e lógica de espera: uma unidade parada entre sessões consome tanto quanto algumas lâmpadas LED.

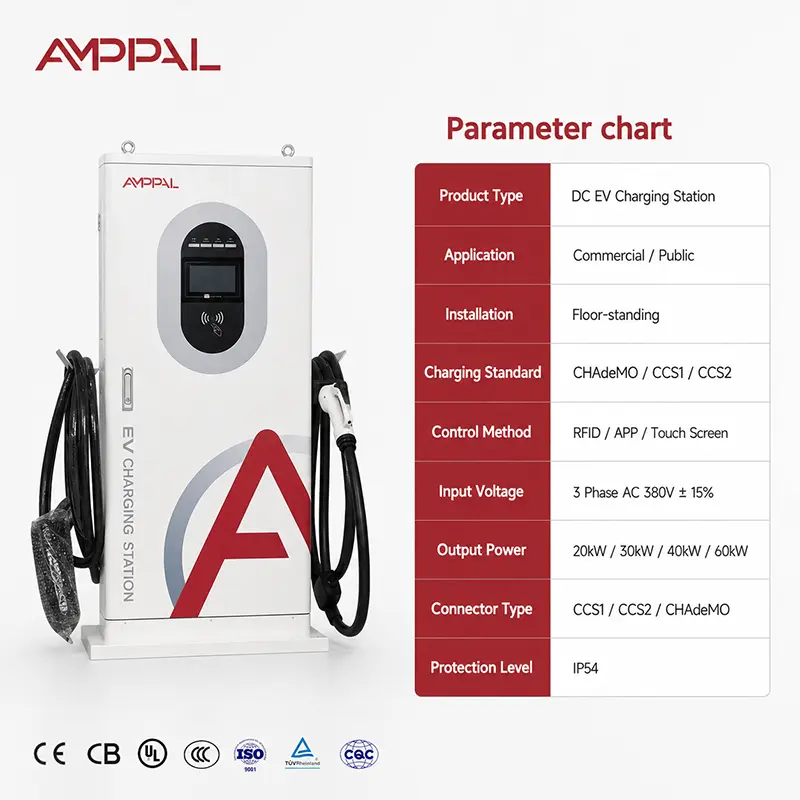

Especificações Técnicas - 40kW Modelo AF-DC-040-Y-B-O-3/4/5-H

Onde 40 kW faz sentido – cinco locais reais

Postos de combustível costeiros a 500 m da água do mar - a história da névoa salina é mais importante aqui, e a camada de pó recupera seu custo no segundo ano.

Rodovias desertas no Golfo, onde as temperaturas dos gabinetes à tarde ultrapassam os 60°C e apenas unidades de ampla temperatura sobrevivem a dois verões.

Passagens nas montanhas e depósitos frios até -25 C - a unidade começa onde os designs mais finos ficam encalhados.

Estacionamentos com manobrista em aeroportos e hotéis, onde os carros ficam parados de 2 a 6 horas e 40 kW abastecem a maioria das baterias sem uma sessão completa de carga rápida.

Parques industriais com vans de entrega e carros de funcionários – uma unidade de 40 kW mantém uma frota modesta em movimento sem necessidade de atualização de transformador.

Como o design o mantém vivo

O calor é o verdadeiro inimigo. O ar entra por baixo na parte frontal, atravessa os módulos de potência e sai pela parte superior - um caminho reto de chaminé que funciona mesmo contra uma parede. A placa de controle monitora continuamente a temperatura do módulo; se o gabinete esquentar, o carregador descarrega suavemente em vez de interromper a sessão.

O gabinete faz a segunda metade do trabalho. O revestimento em pó é cozido, não pulverizado quando molhado, por isso resiste às lascas que os caminhões e carrinhos de cascalho causam. As juntas ao redor da tela e da porta são comprimidas, não coladas, e é por isso que a classificação IP54 se mantém após anos de abertura.

Terceiro, as peças de desgaste são as peças baratas. Um ventilador, um filtro ou uma tela custam uma fração de um carregador novo, e uma pequena caixa de peças sobressalentes mantém duas ou três unidades funcionando - sem idas a um centro de serviço.

Certificados, testes e evidências de lote

Certificados que você pode entregar em uma licitação: CE, TUV, CB, além de CCC no mercado interno e UL mediante solicitação para a América do Norte.

IP54 é verificado por testes internos de poeira e respingos, não assumidos em uma folha de dados.

A névoa salina funciona 96 horas em cada amostra de lote – detectando o revestimento ruim antes que ele chegue à sua costa.

Cada unidade faz uma partida a frio a -25 C e uma operação em plena carga de 24 horas a 40 C ambiente, com o registro térmico mantido por unidade.

O certificado de calibração do medidor acompanha a unidade, portanto, sua primeira fatura do motorista depende de uma leitura verificada.

Da bobina de aço ao carregador embalado: 8 etapas

O corte e a dobragem acontecem em linhas de perfuração CNC e laser partilhadas com as células robóticas FANUC e TRUMPF.

O revestimento em pó é curado e, em seguida, as amostras do mesmo lote entram na câmara de névoa salina de 96 horas.

As seções CA e CC são montadas em linhas separadas, de modo que as ferramentas nunca cruzam entre as duas.

A fiação segue um cronograma de torque documentado - cada terminal é apertado com um número, não por tato.

Os testes de proteção vêm em seguida: sobretemperatura, sobretensão e falha à terra, cada um acionado deliberadamente na plataforma.

A unidade sobrevive à partida a frio de -25 C e, em seguida, a uma operação em plena carga de 24 horas a 40 C com as térmicas registradas.

Juntas, vedações de portas e prensa-cabos são verificados; o teste de pulverização de água IP54 é feito em seis direções.

O certificado de calibração é emitido e a unidade é embalada para envio.

Guia de dimensionamento: 40kW é o carro-chefe certo para você?

Escolha 40 kW quando seus clientes permanecerem de 30 a 90 minutos e seu local estiver ao ar livre, exposto ou ambos. É o ponto ideal para pontos de táxi, concessionárias, pátios de hotéis e pátios de depósitos, onde 30kW parecem lentos e 60kW alimentam energia que ninguém usa. Ele também se adapta à maioria das conexões de 380 V existentes, mantendo as obras civis pequenas.

Agora a parte honesta. Se cada sessão deve terminar em menos de 30 minutos, 40kW é a ferramenta errada – vá para 60kW ou superior. Se o seu local for uma garagem interna limpa e sem clima, você estará pagando pelo IP54 e pela névoa salina que não precisa; uma unidade interna montada na parede custa menos. E se você trabalha 20 horas por dia com carga total, compre o kit de peças sobressalentes estendido desde o primeiro dia - a arma e os ventiladores são itens de desgaste, ponto final.

Comprando direto da fábrica Yueqing

Do pagamento ao envio: 3-5 dias úteis para amostras, 15-20 para um recipiente cheio.

A amostra MOQ é uma unidade única; o preço do contêiner começa em 10 unidades e os modelos mistos compartilham o contêiner.

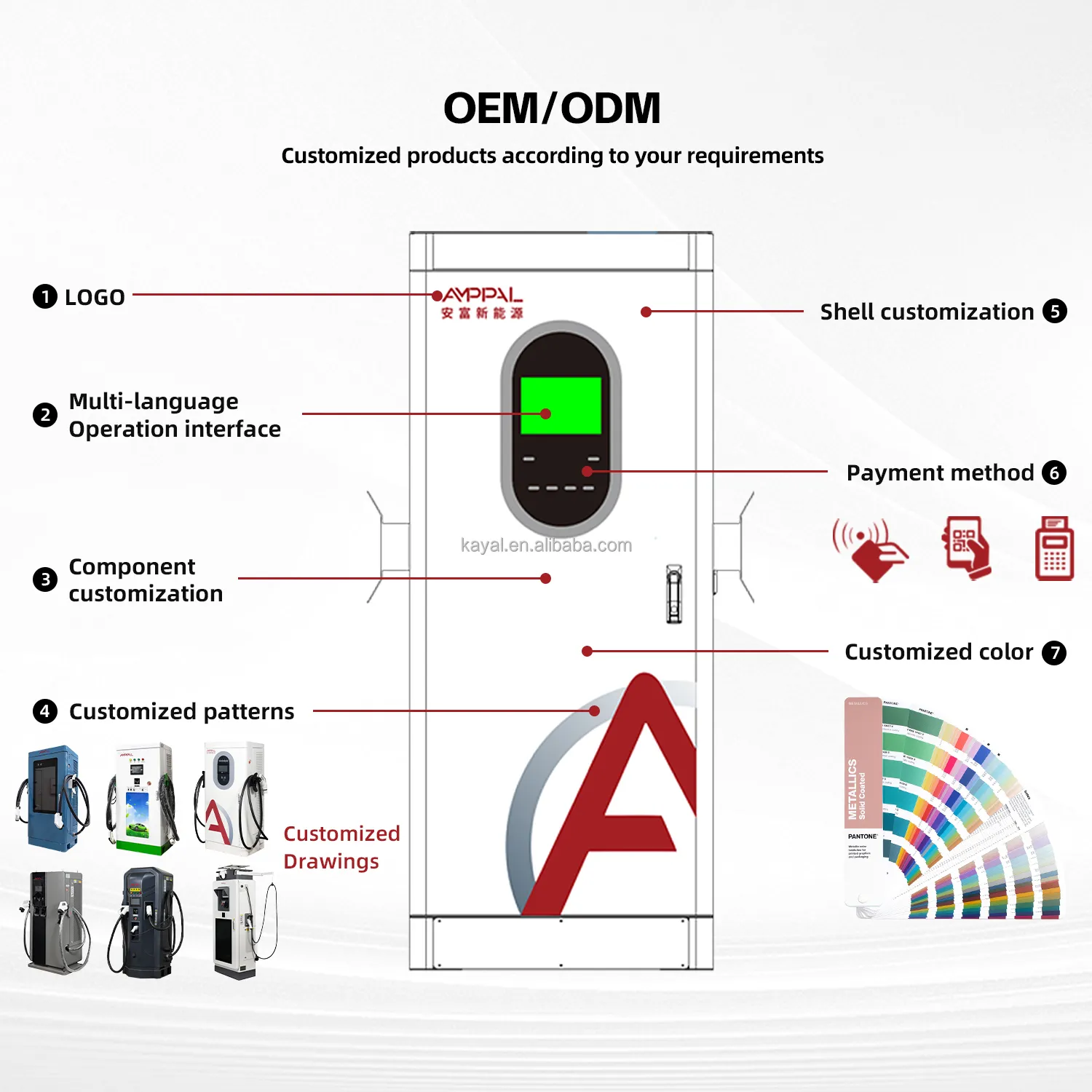

OEM e personalização: logotipo, cor do gabinete, integração de pagamento e etiquetas de energia de acordo com suas especificações.

A papelada abrange a fatura, lista de embalagem, conhecimento de embarque, certificados CE/TUV e relatórios de teste, além da declaração de conformidade da UE para pedidos com destino à Europa.

A AMPPAL entregou mais de 1 milhão de unidades desde 2014 e opera mais de 200 estações com equipamentos próprios - garantimos os equipamentos que usamos diariamente.

Como as unidades são embaladas e enviadas

A caixa corresponde à pegada da unidade: uma estrutura de madeira sobre uma base de palete de quatro vias com blocos de canto de espuma, vedada contra umidade para a perna oceânica. O cabo da pistola é enrolado e amarrado para que o conector nunca fique pendurado sob carga.

Uma caixa por posição de palete. Um contêiner de 20 pés carrega cerca de 10 unidades, um cubo de 40 pés de altura carrega cerca de 24, combinado com modelos montados na parede. Cada contêiner é fotografado antes de as portas fecharem.

Os termos comerciais são EXW Yueqing, FOB Ningbo ou CIF entregues em seu porto. A declaração de conformidade da UE está incluída para pedidos com destino à Europa.

Peças sobressalentes, reparos e custos operacionais

O prazo de dois anos cobre os módulos de potência, controlador, tela e sistema de refrigeração. Orçamento além disso: um ventilador montado por volta do terceiro ano, uma montagem de armas por volta do quarto ano em um local movimentado.

As peças sobressalentes ficam em estoque por mais de 8 anos - telas, armas, ventiladores, filtros, placas de controle - e a maioria sai em uma semana.

Atualizações remotas de firmware e suporte à configuração OCPP 1.6/2.0, respondidas em até um dia útil por e-mail ou WhatsApp.

Nosso conselho de manutenção: limpe o filtro de entrada mensalmente em locais empoeirados ou costeiros, enxágue o sal do gabinete próximo ao mar, aperte as conexões anualmente.

Peça o orçamento da cesta de peças de reposição de cinco anos: ventiladores, filtros, uma tela, um conjunto de pistola - você faz o orçamento uma vez, não sempre que algo falha.

Erros de campo que vemos (errado/certo)

Errado: pular a haste de aterramento porque a unidade parece bem isolada. À direita: instale uma conexão de aterramento PE adequada de acordo com o manual; a proteção contra surtos só funciona quando o caminho de aterramento é real.

Errado: deixar o cabo arrastar no asfalto por onde passam as empilhadeiras. Certo: use o gancho do cabo ou um pequeno suporte e inspecione a jaqueta mensalmente; uma jaqueta cortada torna-se um reparo que anula a garantia posteriormente.

Errado: lavar o gabinete com pressão enquanto a porta está aberta ou os conectores estão conectados. Certo: lavar com a unidade travada e as tampas fechadas e depois enxaguar com água doce em locais costeiros para remover a película de sal.

Errado: bloquear o escapamento superior com uma placa ou prateleira. Certo: mantenha a parte superior desobstruída - o fluxo de ar da chaminé é toda a estratégia de resfriamento.

Errado: deixar uma tela quebrada em funcionamento por semanas. Certo: troque o módulo da tela em cerca de 15 minutos; uma tela rachada permite a entrada de umidade na cavidade da IHM.

Feedback do Operador em Campo

Um distribuidor de combustível em Split, Croácia (setembro de 2025) opera três unidades a 40 m do Adriático. Seu veredicto: a pintura em pó ainda parece nova depois de dois invernos de névoa salina, onde sua marca anterior enferrujou sob a junta da porta em oito meses. Sua reclamação justa - a junta da porta é rígida para fechar quando nova; ele amolece depois de algumas semanas e agora o pré-lubrificamos na fábrica.

Um empreiteiro de mineração em Karaganda, Cazaquistão (dezembro de 2025) carrega os veículos do local até -22 C. As unidades dão partida e carregam sem pré-aquecimento, o que surpreendeu seu eletricista nessa faixa de preço. Sua nota para nós: a tela sensível ao toque fica lenta abaixo de -15 C, então ele agenda sessões noturnas em horário fixo e mantém o dia para uso manual.

O proprietário de um hotel em Dubai, Emirados Árabes Unidos (março de 2026) compara faturas, não folhas de especificações: uma unidade de 40 kW mais uma tela sobressalente e uma arma custaram-lhe cerca de 18% menos em dois anos do que suas duas unidades anteriores mais baratas, que falharam no calor e consumiram as economias na logística de reparos. Sua reclamação: o filtro precisa de limpeza mensal com poeira do Golfo, então ele compra filtros em caixas de dez.

FAQ - Durabilidade, peças sobressalentes e custos de funcionamento

P: O que exatamente o IP54 garante na prática?

R: Partes internas à prova de poeira e proteção contra respingos de água de qualquer direção - chuva, respingos de mangueira, respingos do mar. Não é submersível; mantenha a base livre de água parada.

P: Quanto tempo dura o teste de névoa salina e por que isso é importante?

R: 96 horas por amostra de cada lote. Uma hora aproxima-se de semanas de exposição costeira, capturando uma camada fraca antes de ser enviada.

P: A unidade continuará carregando a +50 C ambiente?

R: Sim, mas a saída pode diminuir progressivamente acima de aproximadamente 45 C para proteger os módulos - a sessão continua com potência reduzida em vez de parar.

P: Quais peças realmente se desgastam e quanto custam?

R: Ventiladores, filtro, conjunto de pistola e tela são itens de desgaste normal - módulos plug-in estocados há mais de 8 anos. Solicite o orçamento da cesta de peças de reposição para cinco anos.

P: A garantia de 2 anos cobre a arma e a tela?

R: Os defeitos de fabricação estão cobertos; danos físicos por uso indevido ou vandalismo, não. É por isso que recomendamos manter uma arma sobressalente e uma tela no local.

P: Com que frequência o filtro deve ser limpo?

R: Normalmente a cada 1-3 meses, mensalmente em locais empoeirados ou costeiros. Um filtro entupido aumenta a temperatura e reduz silenciosamente a eficiência.

P: Posso operar esta unidade em ambientes fechados?

R: Sim, mas você pagaria pelo endurecimento externo que não precisa; nossos modelos internos montados na parede custam menos.

P: O resultado da névoa salina de 96 horas está disponível para minha proposta de projeto?

R: Sim - os relatórios de teste em lote são emitidos com a remessa e podemos fornecê-los para documentação da licitação mediante solicitação.
