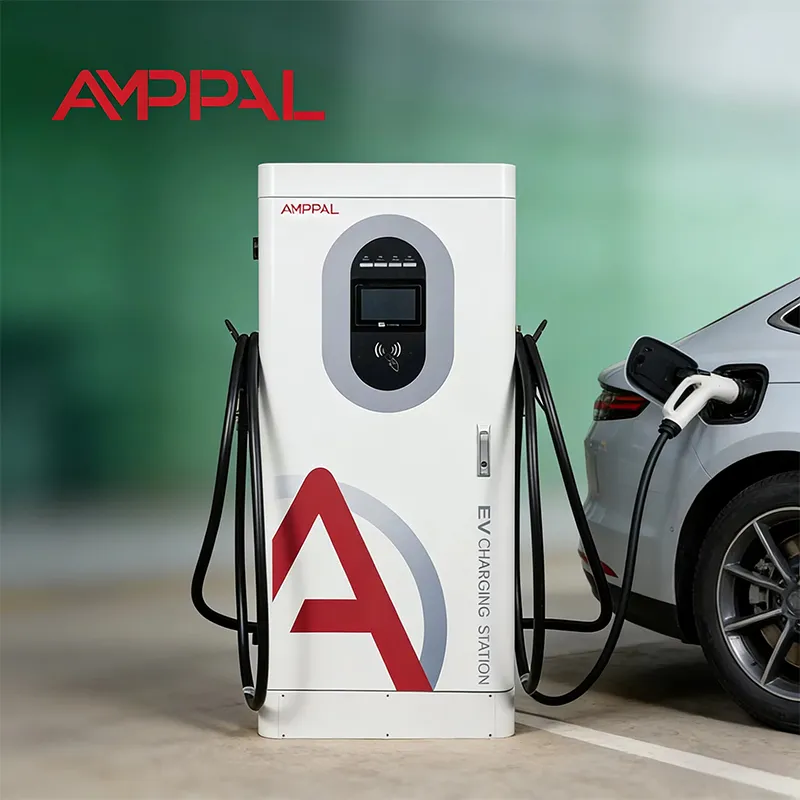

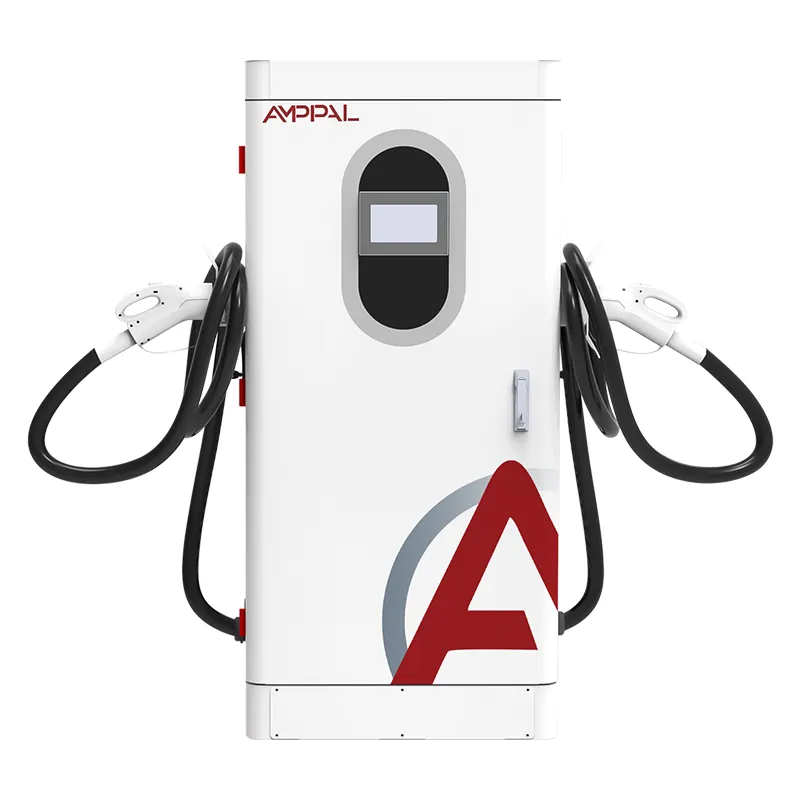

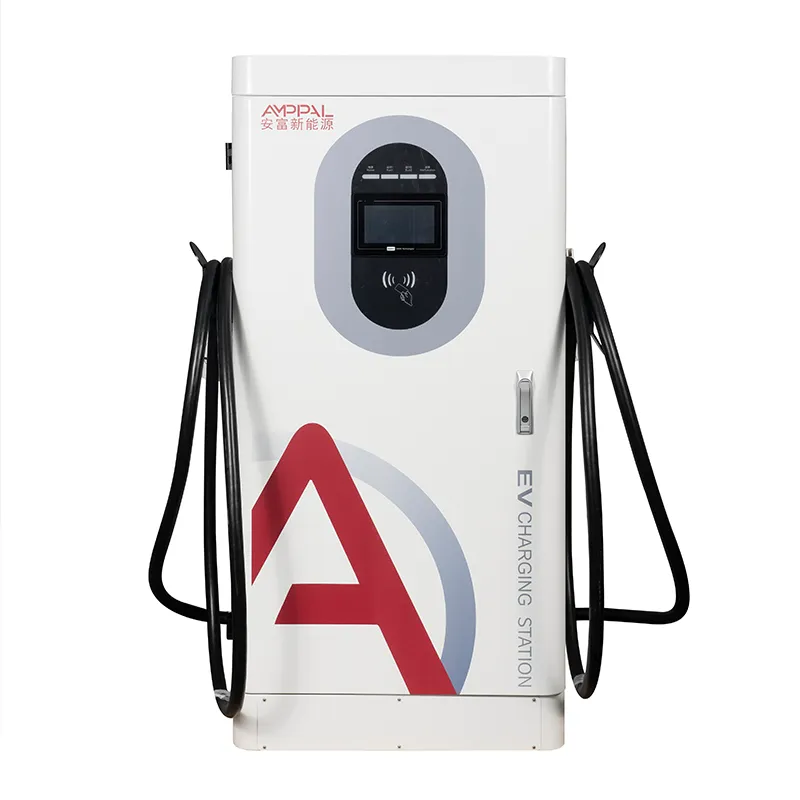

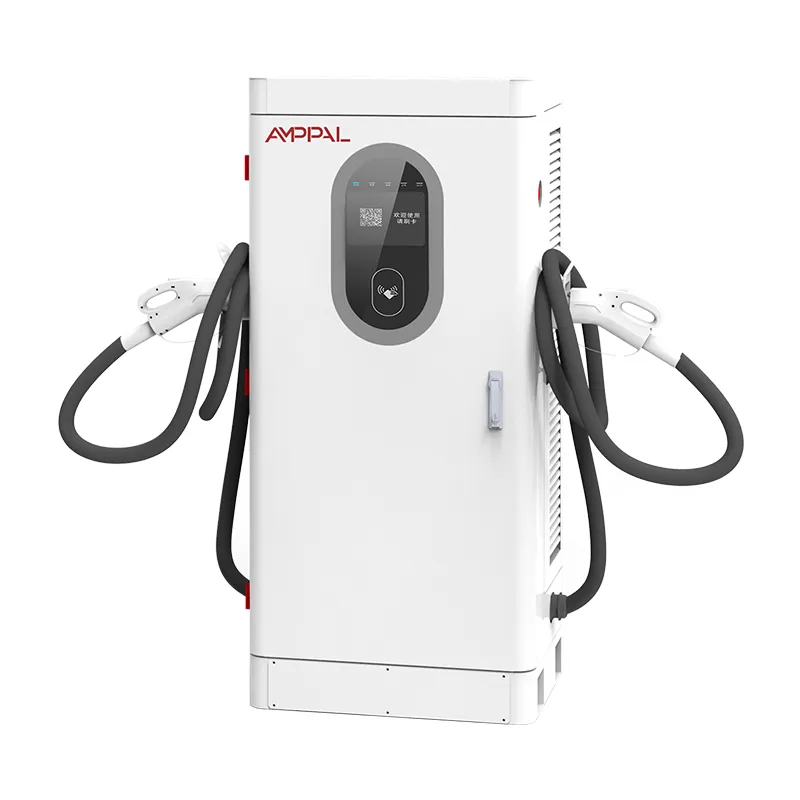

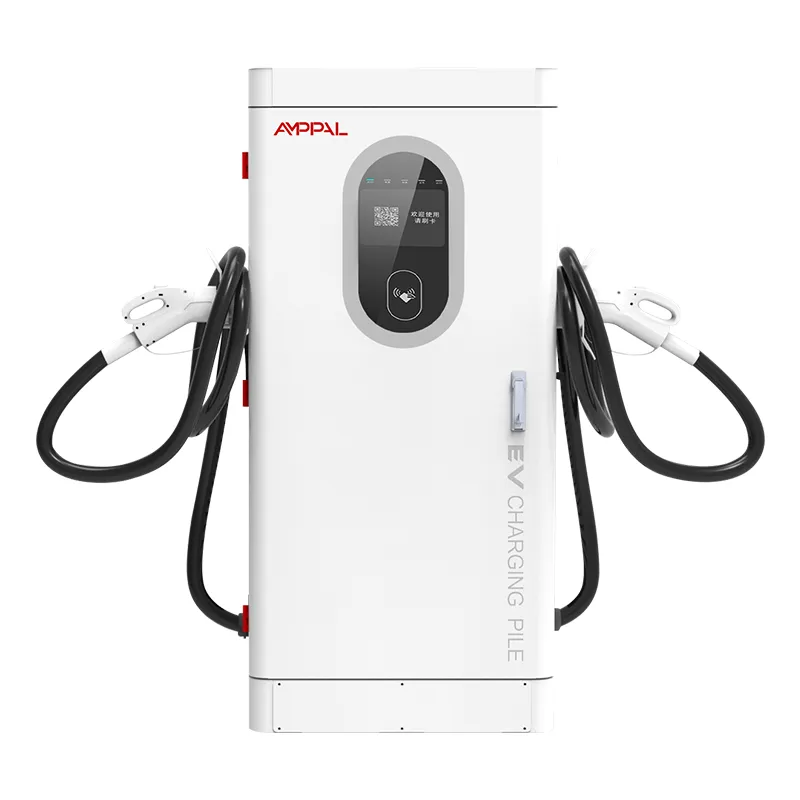

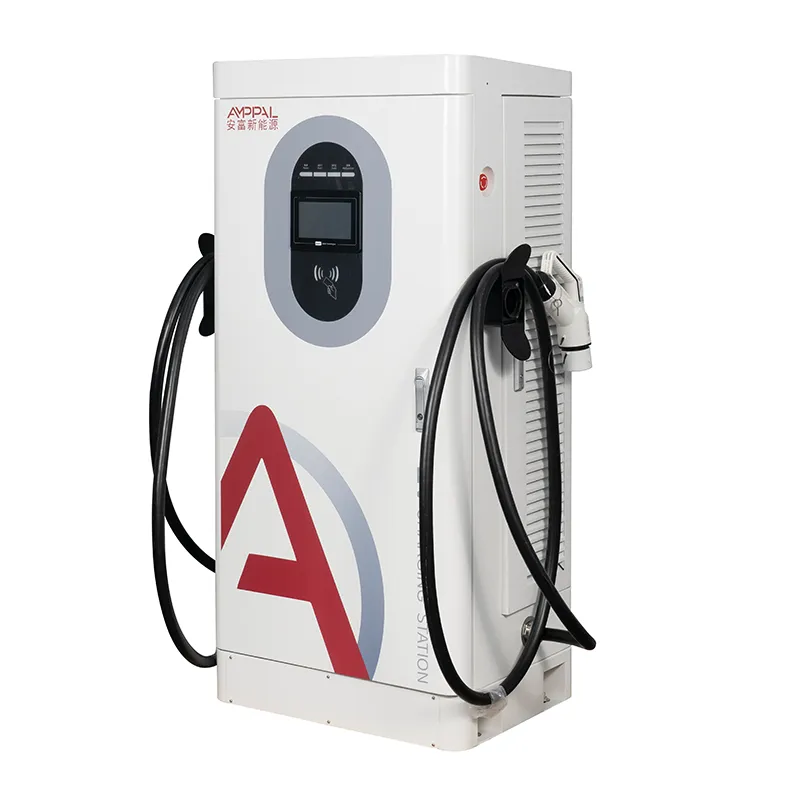

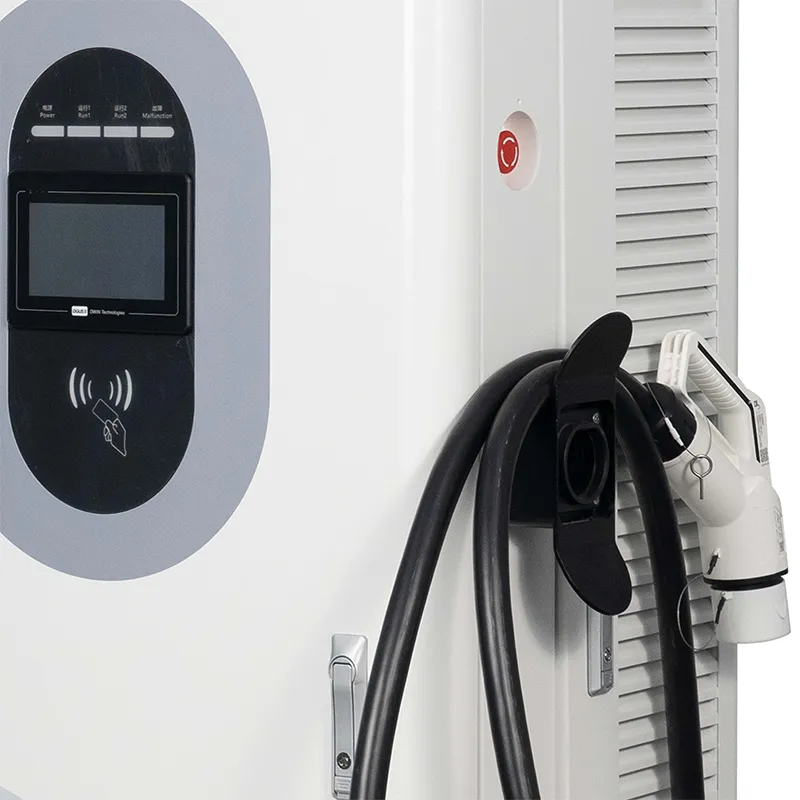

Carregador rápido CC integrado de alta eficiência de 80 kW para frotas comerciais de veículos elétricos

O carregador de 80 kW que trata seu transformador como um inquilino

Cada quilowatt-hora que este carregador extrai do transformador do seu local chega como CA limpo e bem comportado - essa é a decisão de engenharia por trás do AF-DC-80-YBO-4-H, e é por isso que este carregador rápido DC integrado de 80kW pertence a uma lista de verificação de nível utilitário, e não a uma busca por pechinchas. O fator de potência fica em ≥0,99 e a distorção harmônica total permanece em ≤5%, números que você raramente vê em importações baratas.

Por que isso importa no papel? Um transformador que alimenta um carregador com fator de potência baixo transporta corrente reativa extra, funciona mais quente e sua conta de luz pode incluir cobranças de energia reativa sobre as quais ninguém o avisou.

O gabinete tem 1620 x 750 x 560 mm, potência nominal de 80 kW, saída 200-1000VDC com potência constante de 300 a 1000V. Nós a construímos em Yueqing, Zhejiang, onde os códigos de rede tratam a qualidade da energia com seriedade. Esta página explica o que os números significam para sua operação.

Cinco maneiras pelas quais uma entrada de PF ≥0,99 se paga

Sem penalidades de potência reativa: com PF ≥0,99, o carregador parece uma carga resistiva para o medidor, portanto, as concessionárias que faturam kVA ou energia reativa não têm nada pelo que cobrar.

THD ≤5% mantém os transformadores compartilhados resfriados: as correntes harmônicas que circulariam no transformador e na fiação neutra são reduzidas para uma fração do que os carregadores de baixo custo produzem.

Aprovação mais simples da ligação à rede: muitas empresas de serviços públicos exigem declarações de harmónicas e de factor de potência para instalações CC; nossos relatórios de teste cobrem ambos em plena carga.

Operação amigável para a vizinhança: um hotel ou escritório que compartilha o alimentador não verá luzes piscando ou redefinindo os componentes eletrônicos quando as sessões de carregamento começarem.

Vida útil mais longa dos ativos do local: menos corrente reativa e menos harmônicos significam que o transformador, o cabeamento e o conjunto de manobra funcionam mais frios e envelhecem mais lentamente.

Além disso, 95% de eficiência máxima: o mesmo estágio de energia de SiC que limpa a entrada também desperdiça menos energia na forma de calor.

Especificações Técnicas

Locais onde os harmônicos colocam você em apuros

Parques empresariais na Alemanha e França, onde um transformador compartilhado de 630 kVA alimenta escritórios, máquinas CNC e carregadores em um único barramento.

Hotéis na Turquia e na Grécia, onde os hóspedes se queixam de luzes tremeluzentes se um carregador se comportar mal no mesmo alimentador da cozinha.

Depósitos de frota no Reino Unido e na Holanda operando de 8 a 20 carregadores, onde o risco real é o acúmulo de harmônicas em muitas unidades.

Telhados de shoppings nos Emirados Árabes Unidos e na Arábia Saudita, onde a equipe elétrica analisa cada perfil de carga antes de assinar o contrato de locação.

Garagens municipais no México e no Brasil, onde a concessionária inspeciona a qualidade da energia antes de aprovar uma tarifa comercial.

Dentro do Power Stage: PFC, Harmônicos e Banco de Carga

O retificador de um carregador CC converte CA em CC, e um retificador ingênuo consome corrente apenas em pulsos estreitos próximos ao pico de tensão. Esses pulsos são harmônicos – correntes de 250 Hz, 350 Hz, 450 Hz e além – não realizando nenhum trabalho útil. O AF-DC-80-YBO-4-H usa um front-end ativo (PFC) que molda a corrente de entrada em uma onda senoidal suave em fase com a tensão.

O segundo estágio converte essa CC limpa em 200-1000 VCC que o veículo deseja, potência constante de 300 a 1000 V. Um caminhão de 800 V e um sedã de 400 V chegam perto dos 80 kW na parte plana de sua curva de carga.

Você mesmo pode verificar o comportamento: nossos relatórios de teste listam THD e PF em 25%, 50%, 75% e 100% de carga, porque um carregador que só parece limpo quando inativo não vale nada. Envie-nos o diagrama unifilar do local e o kVA do transformador e nossos engenheiros estimarão o impacto da carga - geralmente em um dia.

Certificações e os pontos de teste por trás delas

Possuímos UL, CE, CB, TUV e CCC; pergunte e enviaremos por e-mail os arquivos de certificado correspondentes para esta unidade.

Each batch is burned in for 48 hours at full load, logging temperatures across modules, connectors and PFC inductors.

A qualidade da energia é verificada por lote em um banco de carga calibrado, com PF e THD capturados em quatro pontos de carga.

O conjunto de segurança (13 funções) está de acordo com EN IEC 61851-1:2019 e 61851-23:2014.

Os gabinetes são verificados como IP54, com amostras de névoa salina retidas por 96 horas; a faixa operacional vai de -25C a +50C.

Da chapa metálica ao banco de carga: a trilha da produção

Fase 1: a chapa de aço é cortada a laser, perfurada e dobrada em linhas ligadas à FANUC antes do revestimento em pó.

Etapa 2: uma amostra de cada lote de revestimento entra na câmara de névoa salina enquanto a produção continua.

Estágio 3: estágios de entrada e placas PFC construídas na linha AC; módulos de potência na linha DC - estações separadas.

Etapa 4: inspeção de entrada de módulos SiC, filtros EMI, conectores e componentes de medição.

Etapa 5: fiação manual com terminais controlados por torque e verificação visual de cada junta.

Estágio 6: por 48 horas a 40°C ambiente, PF, THD, eficiência e estabilidade de comunicação são registrados minuto a minuto.

Estágio 7: flash do firmware, teste OCPP 1.6j em nosso servidor e, em seguida, uma verificação final da qualidade da energia no banco de carga.

Etapa 8: embalagem e paletização; as fotos pré-embarque chegam à sua caixa de entrada antes que o contêiner seja carregado.

Verificação de conformidade: este gabinete é adequado?

Escolha o AF-DC-80-Y-B-O-4-H quando seu local compartilhar um transformador com outras cargas, sua concessionária solicitar declarações de qualidade de energia ou você estiver instalando várias unidades cujos harmônicos se acumulariam. Se o seu gestor de propriedade já sinalizou o fator de potência em um projeto anterior, este modelo encerra essa conversa.

Este carregador não é para você se o local tiver um transformador dedicado com espaço generoso, sua concessionária nunca verifica harmônicos e você simplesmente deseja a caixa de 80kW mais barata que carrega carros. Também é a escolha errada se você precisar de sessões de menos de 30 minutos para táxis de 800V; aumente para 120kW ou 160kW.

Não tenho certeza? Envie o diagrama unifilar e a classificação do transformador. Calculamos o headroom harmônico e informamos honestamente se uma, duas ou seis unidades cabem no seu alimentador sem atualização.

Lidar com a fábrica é melhor do que lidar com um corretor

Suas perguntas técnicas sobre design de PFC e códigos de grade vão diretamente para nossos engenheiros em Yueqing, e não através da caixa de entrada de um revendedor.

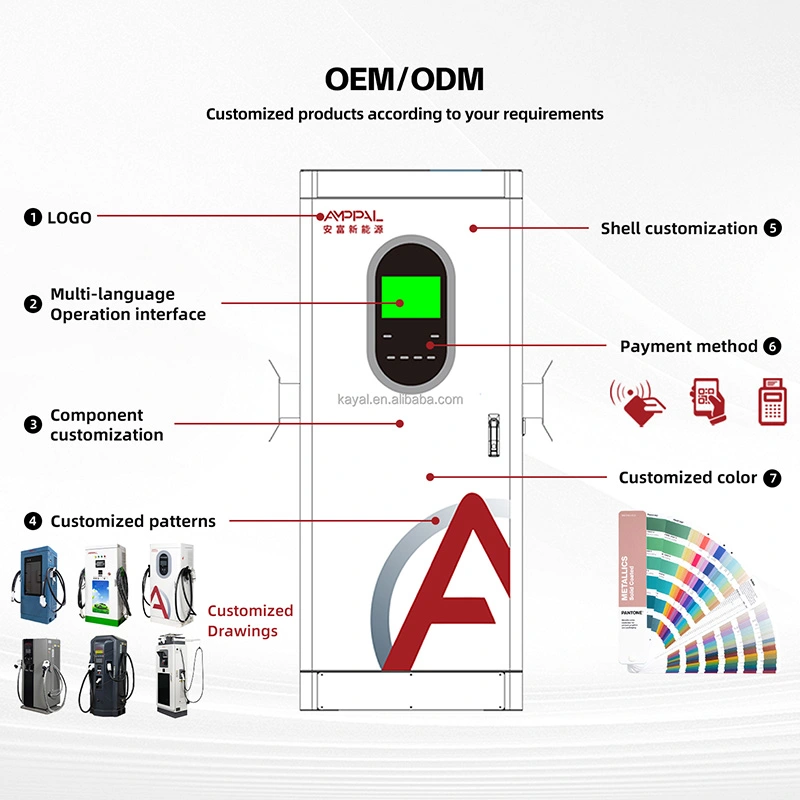

OEM/ODM de uma única fábrica: cor personalizada, logotipo, padrões de firmware e sua própria configuração de back-end, tudo feito na fábrica.

Os acúmulos de estoque saem em 15 a 20 dias úteis; pedidos personalizados duram cerca de 7 a 10 dias a mais.

Pedidos experimentais aceitos a partir de 1 unidade para novos mercados; preços de contêineres para mais de 10 unidades.

As peças em garantia são enviadas pela DHL/FedEx dentro de 48 horas após uma reclamação aprovada; diagnósticos remotos são executados na conexão OCPP.

Caixas, Contêineres e Documentos Aduaneiros

Cada caixa traz o relatório de qualidade de energia do lote, bem como a unidade - o arquivo que seu despachante aduaneiro e revisor de serviços públicos podem desejar. O gabinete pesa cerca de 300 kg; a caixa de madeira compensada adiciona 60-80 kg e 10-14 caixas cabem em um contêiner de 40HQ.

FOB Ningbo ou Xangai se aplica, a menos que você prefira CIF, CFR ou DDP. Um diagrama de palete é emitido antes da embalagem para que o caminhão possa ser pré-reservado.

Documentação enviada com o pedido: fatura comercial, lista de embalagem, certificado de origem, arquivos CE/TUV e relatório PF/THD.

Termos de serviço: o que os dois anos realmente cobrem

Prazo de dois anos entre módulos, controlador e estágio de filtragem. A seção PFC é a parte que se degrada silenciosamente em unidades baratas; o nosso é coberto explicitamente.

As reclamações confirmadas enviam as peças sobressalentes a um transportador no prazo de 48 horas - normalmente 3 a 5 dias úteis em toda a Europa.

Atualizações de firmware e parâmetros enviadas remotamente via OCPP – a maioria dos problemas nunca precisa de uma visita ao local.

As primeiras instalações recebem uma chamada de comissionamento de vídeo - aterramento, fiação e emparelhamento de back-end revisados ​​ao vivo.

Rotina sugerida: filtros limpos a cada 6 meses, terminais reapertados anualmente e a forma de onda de entrada verificada novamente quando novas cargas se juntam ao barramento.

Notas de instalação: errado vs certo

Errado: Colocar este carregador em um alimentador já carregado com harmônicas de acionamento motorizado e, em seguida, culpar a unidade pelos problemas do local. Direita: meça primeiro a forma de onda recebida; nossos engenheiros interpretam a gravação e a mitigação de tamanho, se necessário.

Errado: Supondo que o condutor neutro nunca conduza corrente em uma alimentação trifásica. Certo: THD ≤5% mantém a carga neutra pequena, mas a entrada CA ainda deve ser conectada de acordo com o manual - 4 núcleos ou 5 núcleos conforme especificado.

Errado: Operar a unidade a partir de um pequeno gerador sem verificar a capacidade. Certo: um gerador que alimenta esta entrada PFC precisa de tensão e frequência estáveis; confirme se ele está classificado para inrush mais carga contínua.

Errado: Ignorar a verificação anual de torque porque a unidade nunca desarma. À direita: um terminal solto abaixo de 80kW aquece lentamente; a verificação de 15 minutos é mais barata que um talão derretido.

Errado: acreditar que PF ≥0,99 permite ignorar outros carregamentos do site. Certo: o carregador está limpo, mas o transformador ainda serve todo o resto do barramento.

Histórias de operadores: o que os números fizeram por eles

Um parque logístico na Holanda instalou seis unidades AF-DC-80-Y-B-O-4-H em outubro de 2025 num transformador partilhado de 630 kVA que também alimenta um armazém frigorífico. O consultor mediu o THD no ponto de acoplamento comum: 4,9% com seis carregadores em funcionamento, contra 11% com duas unidades mais baratas que testaram. A reclamação deles: as dobradiças da porta parecem leves para o peso da porta.

Uma rede hoteleira na Turquia instalou quatro unidades em Bodrum e Antalya. Sua aplicação de conexão à rede passou sem um estudo harmônico porque os relatórios de teste foram anexados. O gerente de operações observa que o ruído do ventilador de 65dB é audível no deck da piscina à noite.

Um varejista na Cidade do México colocou duas unidades em um telhado que também alimenta uma escada rolante. A equipe elétrica do shopping rejeitou os carregadores de duas outras marcas devido à qualidade da energia; este foi aprovado na revisão em uma semana. A queixa: o painel QR lateral coleta poeira rapidamente.

Perguntas frequentes

P: O que exatamente significa THD ≤5% na prática?

A: A distorção harmônica total da corrente de entrada permanece igual ou inferior a 5% da fundamental em plena carga. Praticamente, o carregador adiciona pouca poluição harmônica ao sistema elétrico do seu local - bem dentro dos limites da maioria dos serviços públicos.

P: Este carregador acionará as penalidades de energia reativa da minha concessionária?

R: Não. Com fator de potência ≥0,99, o componente reativo é insignificante, portanto, as concessionárias que faturam energia reativa ou baixo fator de potência não têm base para cobrar.

P: Preciso de um filtro harmônico separado ou de uma unidade de correção de fator de potência?

R: Não, o front-end ativo dentro do gabinete faz as duas coisas. Esse é o ponto de escolher este modelo em vez de um carregador retificador passivo.

P: Ele pode funcionar com um gerador a diesel?

R: Sim, se o gerador mantiver tensão e frequência estáveis ​​dentro da janela AC380V ±15% e tiver capacidade suficiente. Confirme o tamanho do gerador conosco antes de confirmar.

P: O valor do PF é medido em plena carga ou apenas em marcha lenta?

R: Em plena carga e também em 25%, 50% e 75% de carga. O relatório do lote mostra todos os quatro pontos – solicite.

P: Quais documentos de conexão à rede vocês fornecem?

R: Certificados CE/TUV, relatório de teste de qualidade de energia com curvas PF e THD e folhas de dados em inglês. Estes abrangem a maioria das análises de serviços públicos na Europa, no Médio Oriente e na América Latina.

P: A energia mais limpa custa mais?

R: O estágio PFC ativo acrescenta algum custo de componente em comparação com um retificador barato - mas isso é pequeno em comparação com penalidades evitadas, atualizações de transformadores e chamadas de serviço.

P: Posso operar 80 kW em 230 V monofásico?

R: Não, esta é uma unidade trifásica que requer AC380V ±15%. Para instalações monofásicas, consulte nossos carregadores CC montados na parede de até 40 kW.
