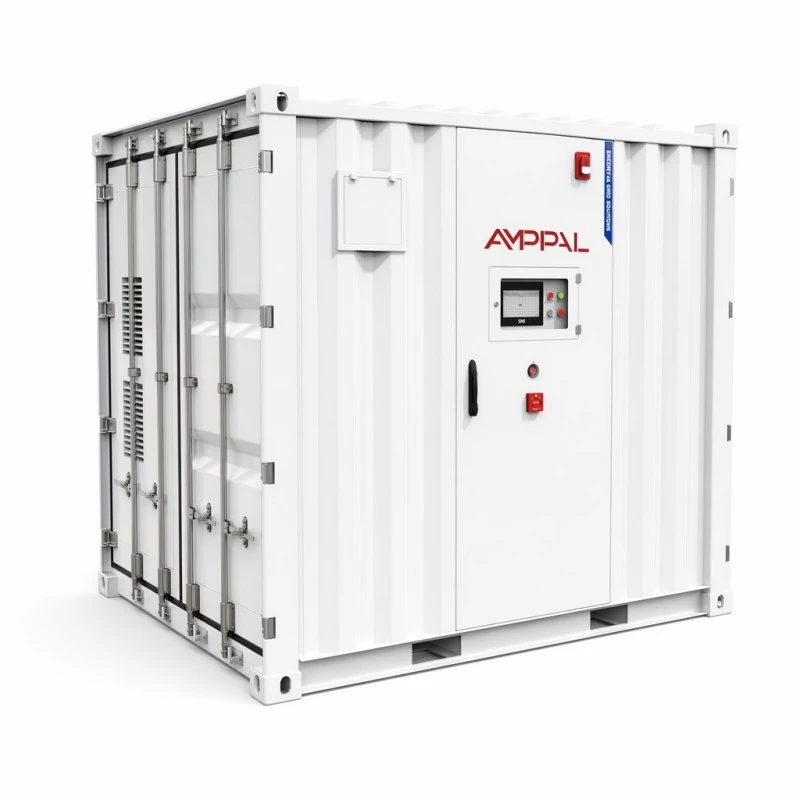

Sistema de armazenamento de energia de bateria em contêiner em escala utilitária

O sistema de armazenamento de energia de bateria em contêiner em escala de serviço público integra contêineres de 3.048 mm montados em fábrica com opções de capacidade de 1.060 kWh e 1.215 kWh. Construído com células LFP 3,2V/314Ah, possui gerenciamento inteligente de temperatura refrigerado a ar, proteção contra incêndio de agente duplo e um gabinete com classificação IP54. Cada unidade pré-fabricada é entregue pronta para fiação CC e comissionamento no local.

Enviar consulta

Descrição do produto

O que chega no caminhão

Projetos convencionais de megawatts-hora são montados no local: os pacotes chegam em paletes, os racks sobem, os cabos são puxados e metade do tempo de comissionamento é gasto em busca de erros de fiação cometidos durante a semana de instalação. O sistema de armazenamento de energia de bateria em contêiner em escala utilitária inverte essa sequência. As 48 ou 55 baterias, o circuito de ar condicionado, os sistemas de incêndio em aerossol e perfluorohexanona e a fiação de monitoramento são todos integrados em nossa fábrica em Yueqing, testados como um sistema e enviados como uma única unidade de 3048*2438*2591mm. Na chegada, a equipe do local o coloca na plataforma preparada, passa o cabo de entrada CC inferior até o PCS/EMS do projeto e passa para o comissionamento. O tempo de montagem na fábrica é desviado do seu caminho crítico, o que geralmente é o principal motivo da compra de um contêiner em vez de um sistema de rack.

Cinco números que definem as duas variantes

Capacidade nominal de 1.060 kWh e 1.215 kWh do mesmo gabinete: 48 pacotes versus 55 pacotes de células LFP 3,2 V/314Ah, portanto, a área ocupada, a plataforma e o plano do guindaste não mudam entre as variantes.

A arquitetura de string difere por design - 4P264S para a unidade de 1.060 kWh a 844,8 VCC nominal, 5P242S para a unidade de 1.215 kWh a 774,4 VCC - enquanto ambos permanecem dentro da janela de 680 ~ 950 VCC aceita pela maioria das grandes plataformas PCS.

A corrente padrão de carga e descarga é de 200A em ambos, a uma taxa de 0,5CP, o que mantém a saída CC do contêiner compatível com projetos típicos de barramento de projeto.

A eficiência do sistema é declarada em um máximo de 88% a 0,5°C, medida em uma carga e uma descarga — o valor inclui auxiliares, não apenas o conjunto de baterias.

A vida útil é estimada em mais de 8.000 ciclos a 0,5°C e 25°C com pelo menos 80% de retenção de energia, e a faixa de operação de 0°C a +50°C corresponde ao interior com ar condicionado.

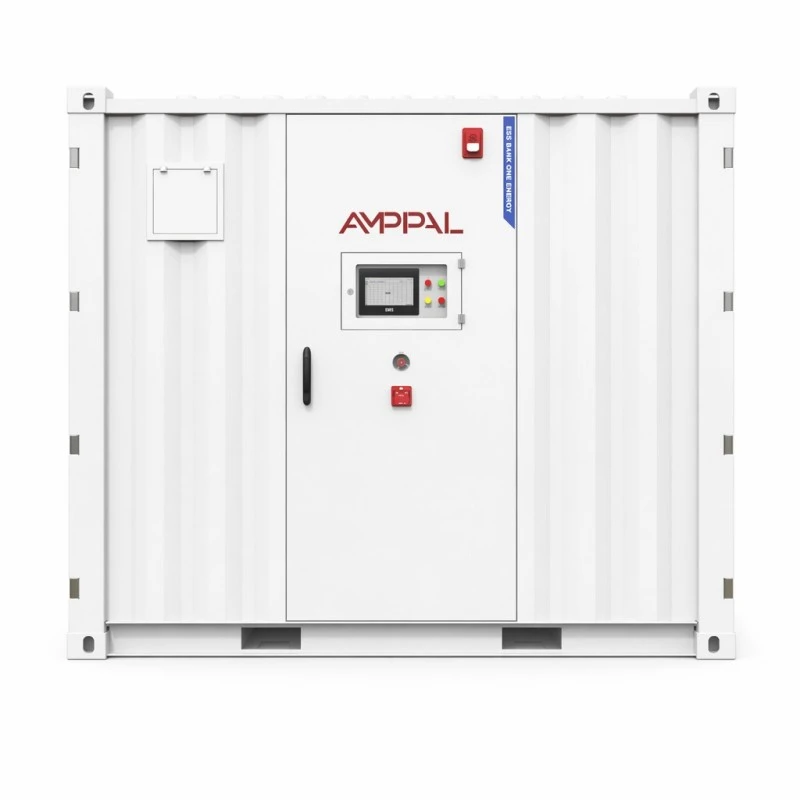

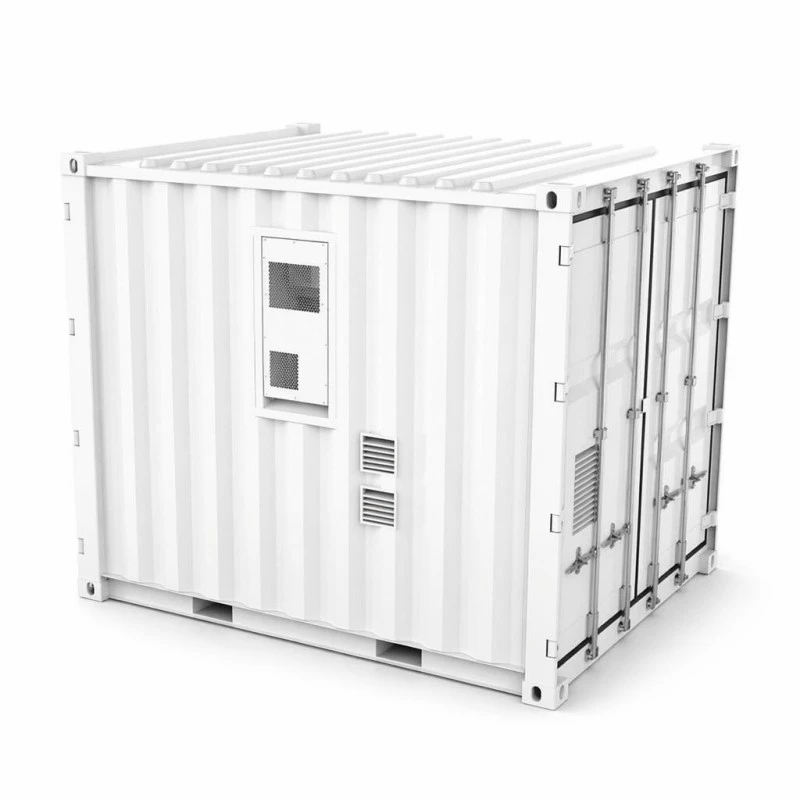

1.06–1.215MWh Containerized Battery Energy Storage System for Utility-Scale Energy Storage

Especificações Técnicas

Categoria	Parâmetro	Modelo 1060 kWh	Modelo 1215 kWh
Lado CC	Capacidade nominal	1.060 kWh	1215 kWh
	Tipo de célula	LFP3.2V/314Ah	LFP3.2V/314Ah
	Sequência do sistema de bateria	4P264S	5P242S
	Especificação do pacote	70,4V314Ah	70,4V314Ah
	NÃO. de pacotes	48 peças	55 peças
	Tensão nominal	844,8 VCC	774,4 VCC
	Faixa de tensão	680 ~ 950 VCC	680 ~ 950 VCC
	Corrente de carga/descarga padrão	200A	200A
Parâmetros do sistema	Eficiência do sistema	Eficiência MÁXIMA 88% @0,5C / 1 Carga 1 Descarga	Eficiência MÁXIMA 88% @0,5C / 1 Carga 1 Descarga
	Vida útil do sistema	>8000 vezes (0,5C@25°C) Taxa de retenção de energia ≥ 80%	>8000 vezes (0,5C@25°C) Taxa de retenção de energia ≥ 80%
	Método de fiação	Entrada inferior DC	Entrada inferior DC
	Taxa de carga e descarga	0,5 CP	0,5 CP
	Método de gerenciamento térmico	Ar condicionado refrigerado a ar inteligente	Ar condicionado refrigerado a ar inteligente
	Protocolo de comunicação	CAN/Eth/RS485(4G opcional)	CAN/Eth/RS485(4G opcional)
	Sistema de proteção contra incêndio	Aerossol e Perfluorohexanona	Aerossol e Perfluorohexanona
	Classificação IP	IP54	IP54
	Tamanho do produto	304824382591mm	304824382591mm
	Peso do produto	9500kg	10.500kg
Requisitos Ambientais	Faixa de temperatura operacional	0°C~+50°C	0°C~+50°C
	Faixa de umidade operacional	0 ~ 95% RH (sem condensação)	0 ~ 95% RH (sem condensação)
	Altitude operacional	2.000 m (> redução de capacidade de 2.000 m)	2.000 m (> redução de capacidade de 2.000 m)
	Certificação	PACOTE: CE ROHS UN38.3 MSDS	PACOTE: CE ROHS UN38.3 MSDS
	Garantia	5 anos	5 anos

Sites que encomendam um megawatt-hora

Parques industriais com picos noturnos de 2 a 4 horas e uma estrutura tarifária que recompensa a mudança dessa janela.

Substituição do gerador a diesel: 1.060 kWh na descarga de 200 A cobre uma carga industrial modesta através de uma janela de interrupção típica sem logística de combustível.

Parques solares ou eólicos que necessitam de consolidar a produção e capturar a produção que de outra forma seria reduzida.

Empresas de distribuição adiando uma atualização de subestação reduzindo o pico do alimentador por uma ou duas temporadas.

Mineração remota e locais insulares onde salas de baterias construídas no local são impraticáveis e a entrega testada na fábrica é a única opção confiável.

Como um projeto pré-fabricado chega online

A sequência do projeto começa com o pacote civil: uma base plana de concreto classificada para carga pontual de 9.500 a 10.500 kg, vala de cabos para a posição do contêiner e espaço para rejeição de calor do ar condicionado.

A elevação é uma operação única de guindaste. O envelope de 3048 * 2438 * 2591 mm da unidade e as peças fundidas de canto são hardware de contêiner padrão, portanto, a barra espaçadora e o cordame são alugados em vez de construídos sob medida.

O comissionamento então é executado em três etapas: fiação CC através da glândula de entrada inferior para o PCS do local, handshake CAN/Eth/RS485 com o EMS do projeto (acesso remoto 4G opcional) e a sequência de aceitação onde a autoridade local ou operador da rede testemunha testes de relé de proteção, carga/descarga em 0,5CP e verificação de precisão do relatório SOC. Aguarde dois a três dias de trabalho no local após a configuração do contêiner.

Dentro do arquivo de segurança e certificação

Dois agentes de incêndio independentes: o aerossol atua dentro do volume da embalagem enquanto a perfluorohexanona inunda o espaço do contêiner – o par cobre eventos térmicos em ambas as escalas.

Gabinete IP54 com entrada inferior DC, para que o contêiner tolere chuva e poeira no local enquanto a penetração elétrica permanece baixa e protegida.

Os pacotes carregam CE e RoHS; o equipamento completo é enviado com a documentação UN38.3 e MSDS necessária para transporte, alfândega e seguro do local.

O ar condicionado refrigerado a ar inteligente mantém a sequência de pacotes 48-55 em uma faixa estreita de temperatura; o controlador modula em vez de fazer ciclos intensos.

O envelope operacional é de 0 °C a +50 °C ambiente com 0-95% de UR sem condensação e 2.000 m de altitude com redução de capacidade acima - números que vale a pena verificar no local do seu projeto.

Cada contêiner completa uma carga e descarga completa de 0,5CP com registro em nível de pacote na fábrica antes que as portas sejam seladas para envio.

Oito etapas dentro da fábrica de Yueqing

1. Ingestão de células – As células LFP de 314Ah são amostradas em lote quanto à capacidade e resistência interna na chegada.

2. Construção do pacote – os pacotes de 70,4 V/314 Ah são soldados, cabeados, equipados com o pacote BMS e testados em termos de isolamento.

3. Fabricação de contêineres – o gabinete é cortado, soldado e revestido com proteção anticorrosiva no mesmo piso que os demais produtos energéticos da empresa.

4. Instalação em rack – os pacotes são montados no layout de string 4P264S ou 5P242S com o barramento CC.

5. Equipamento térmico e contra incêndio – unidades de ar condicionado, dutos, geradores de aerossóis e cilindros de perfluorohexanona são instalados e testados quanto ao funcionamento.

6. Fiação e controle – monitoramento, gateways de comunicação e o bucim de entrada inferior DC são terminados na interface do projeto.

7. Teste de aceitação de fábrica – ciclo completo de 0,5CP com tensão e temperatura no nível do pacote registradas em relação ao número de série.

8. Vedação e embalagem – portas seladas, indicadores de choque instalados, unidade preparada para o pátio de contêineres.

Dimensionando a verificação da realidade em escala de contêiner

Compre a variante que corresponde à sua janela de envio, não o número maior. A unidade de 1.060 kWh fornece 200 A padrão em um barramento de 844,8 VCC; a unidade de 1215 kWh oferece mais energia com um valor nominal inferior de 774,4 VCC. Verifique qual tensão está dentro da faixa operacional do seu PCS antes que o PO seja cortado.

O resfriamento a ar tem limites reais. Se o seu local exceder regularmente +50°C ou estiver em um clima tropical úmido onde o ar condicionado funciona continuamente em plena carga, um produto refrigerado a líquido manterá a temperatura da célula mais plana e poderá ser a melhor opção. Dizemos isso na cotação e não após a entrega.

Abaixo de cerca de 500 kWh de necessidade de armazenamento, este contêiner tem o formato errado. Um produto em escala de gabinete custa menos para transporte, guindaste e local, e podemos indicar um da mesma linha.

Perguntas a serem feitas às cotações de EPC

Pergunte se o valor da eficiência está no nível do sistema em um ciclo de carga-descarga – o nosso é de 88% no máximo a 0,5°C, incluindo auxiliares.

Pergunte se a declaração de ciclo de vida indica taxa, temperatura e limite de retenção – '8.000 ciclos' sem condições é uma frase de marketing, não uma especificação.

Pergunte quantos bombeiros estão lá dentro. Aerossol mais perfluorohexanona é a configuração que as seguradoras estão cada vez mais incorporando em suas exigências.

Pergunte o que acontece com o tempo de comissionamento se o PCS do local usar um protocolo de comunicação diferente – CAN, Ethernet e RS485 são padrão aqui, controle remoto 4G opcional.

Termos comerciais: a produção dura de 30 a 40 dias úteis para um contêiner padrão, garantia de cinco anos e as baterias podem ser substituídas em campo sem despachar o contêiner.

Levantamento, Expedição e Alfândega

Com 3.048*2.438*2.591 mm e 9.500 kg (1.060 kWh) ou 10.500 kg (1.215 kWh), a unidade se move sobre uma plataforma plana com um guindaste em ambas as extremidades. As empilhadeiras não são classificadas para esse peso; planeje o equipamento e um guindaste antes da chegada do caminhão.

Como a bateria está instalada e carregada, o contêiner é enviado como mercadoria perigosa UN3480. Preparamos o relatório UN38.3, MSDS e a declaração de embalagem do DG; você deve orçar cerca de uma semana extra de tempo de reserva na origem em comparação com carga geral.

Os termos padrão são FOB Ningbo ou Shanghai com CIF disponível; a unidade viaja como uma carga equivalente a um cubo alto de 40 pés, e a entrega terrestre em seu país precisa de liberação de rota para uma carga de 10,5 toneladas e 3 metros de largura.

Garantia e serviço de capacidade

Garantia de cinco anos em pacotes, ar condicionado, sistemas de incêndio e monitoramento como um sistema entregue.

A capacidade é garantida para reter pelo menos 80% da energia nominal sob o ciclo declarado de 0,5°C; o rastreamento de degradação usa o registro de aceitação de fábrica como linha de base.

Os pacotes são módulos que podem ser trocados em campo – um pacote fraco é substituído em poucas horas sem despachar o contêiner ou interromper o resto da cadeia.

O monitoramento remoto via CAN/Eth/RS485 com 4G opcional permite que nossa equipe de serviço leia os dados do pacote e agende uma visita antes que o desvio de capacidade se torne visível para o operador.

Serviço anual: limpeza do filtro de ar, verificação da pressão do agente de incêndio, verificação do torque dos terminais e execução da capacidade; pacotes sobressalentes são enviados dentro de 5 a 7 dias úteis.

Erros de preparação do site que custam semanas

Errado: despejar a almofada antes de verificar a abertura da porta do contêiner e a folga do ar condicionado. À direita: marque a área de 3.048 x 2.438 mm mais o corredor de serviço de 1 m antes do pedido do concreto.

Errado: presumindo que a unidade de 9.500 kg pode ser transportada com uma empilhadeira. À direita: guindaste de canto com espalhador - o plano de amarração deve existir antes do caminhão sair do porto.

Errado: deixar o bucim de entrada inferior CC enterrado sob o preenchimento da vala do cabo. À direita: terminar e selar a sobreposta durante a semana de colocação, antes do preenchimento da vala.

Errado: pular a verificação de umidade porque 'tem IP54'. À direita: a faixa operacional é de 0-95% UR sem condensação; um desumidificador é um seguro barato nas regiões de monções.

Errado: conectar o barramento da bateria a um PCS fora da janela 680~950VDC. À direita: verifique se o PCS do projeto aceita a tensão nominal da variante (844,8V ou 774,4V) antes de energizar.

Notas de campo de projetos de megawatts-hora

Um promotor imobiliário em Tashkent, Uzbequistão, encomendou uma unidade de 1.060 kWh no final de 2024 para um complexo comercial com tarifa diurna/noite. O engenheiro de projeto relatou que o contêiner estava gerando receita nove dias após o guindaste retirá-lo da plataforma e observou que o handshake do EMS sobre RS485 levou uma tarde de mapeamento de parâmetros – mais do que a instalação física.

Um desenvolvedor solar em Antananarivo, Madagascar, combinou a variante de 1215 kWh com um parque fotovoltaico existente. O seu feedback centrou-se no ar condicionado: no calor da ilha a carga de refrigeração era superior à sugerida pela folha de dados, e pediram-nos a tabela de redução de potência a +45°C antes de encomendarem a segunda unidade.

Um empreiteiro de mineração em Almaty, no Cazaquistão, usou o contêiner como reserva para uma planta de processamento. Seu supervisor elétrico elogiou a instalação de elevação única, mas reclamou que o cabeamento de comunicação precisava de caudas de fábrica mais longas – a posição de entrada inferior DC significava que sua vala funcionava 4 m além do planejado.
