Carregador AC EV compacto Wallbox de 3,5 kW para carregamento doméstico e de escritório

O que é este carregador (e para quem se destina)

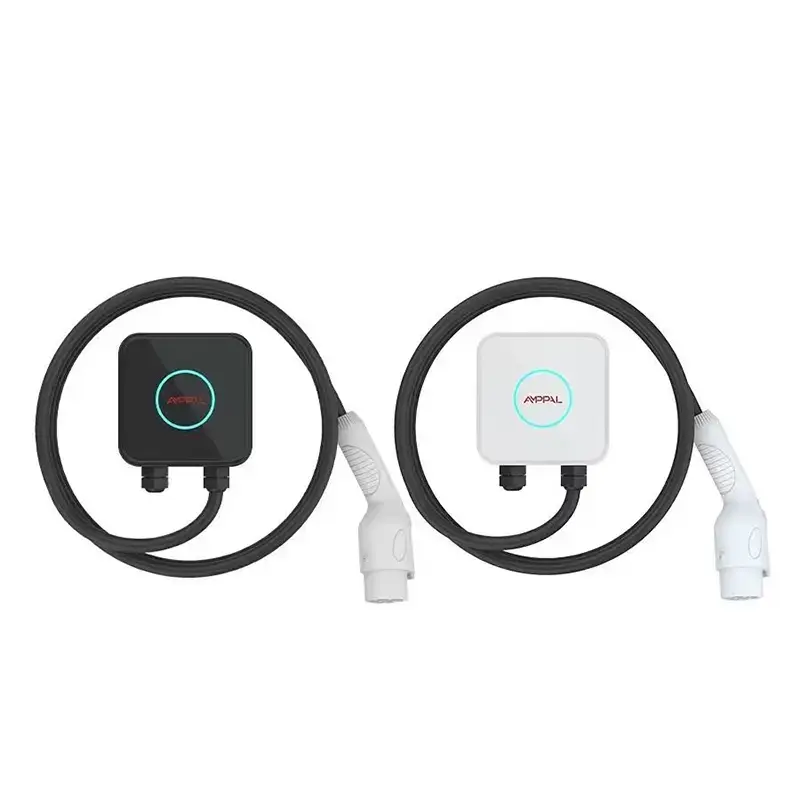

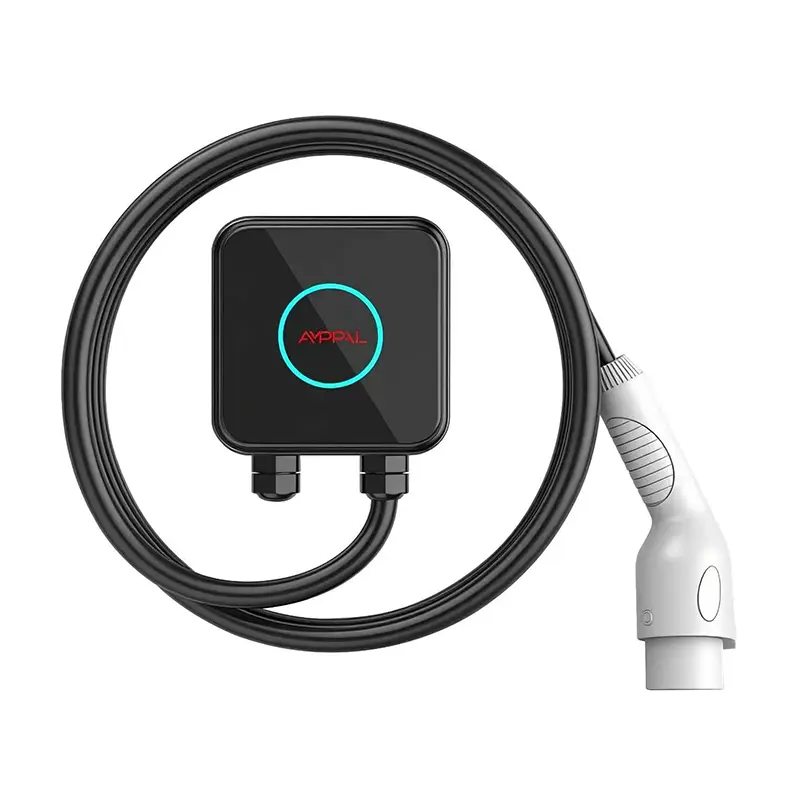

Uma caixa de 150 por 150 por 65 mm tem aproximadamente o tamanho de um romance de capa dura ou de um roteador doméstico. Esse é todo o corpo do AMPPAL 3,5kW Compact - cada componente, relé de segurança e placa de controle dentro dele.

A maioria das caixas de parede no mercado tem três a cinco vezes esse volume. Em um porão apertado, ao lado de um aquecedor de água ou em uma parede de meio metro de largura, essa diferença decide se você pode instalar um carregador.

Construímos esta unidade para os espaços que todos ignoram: vagas estreitas de estacionamento em condomínios, prédios antigos sem sala elétrica, patamares de escadas e até mesmo uma parede de pátio compartilhada. Se a sua parede tiver 150 mm de largura livre, há espaço para este carregador.

Por que a extrema compacidade altera sua instalação

O tamanho pequeno não é um truque de estilo. Ele muda a matemática física da instalação de um carregador EV de quatro maneiras.

Primeiro, altura de montagem. Uma unidade com 65 mm de profundidade sobressai menos da parede, pelo que pode ficar numa passagem sem bloquear o tráfego pedonal - junto a uma escada na cave, onde uma caixa com 120 mm de profundidade se destacaria na passagem.

Em segundo lugar, cabe dentro dos gabinetes existentes. Empreiteiros em Itália e na Polónia montaram o Compact dentro de um armário de distribuição metálico pré-existente, protegendo-o das intempéries e do vandalismo sem necessidade de nova alvenaria.

Terceiro, roteamento de cabos. O cabo entra e sai próximo à parede, de modo que um conduíte de superfície parece limpo e precisa apenas de duas buchas.

Quarto, peso. Com cerca de 1 kg o aparelho é fixado com quatro parafusos em gesso cartonado ou tijolo; não há necessidade de procurar uma viga ou perfurar concreto.

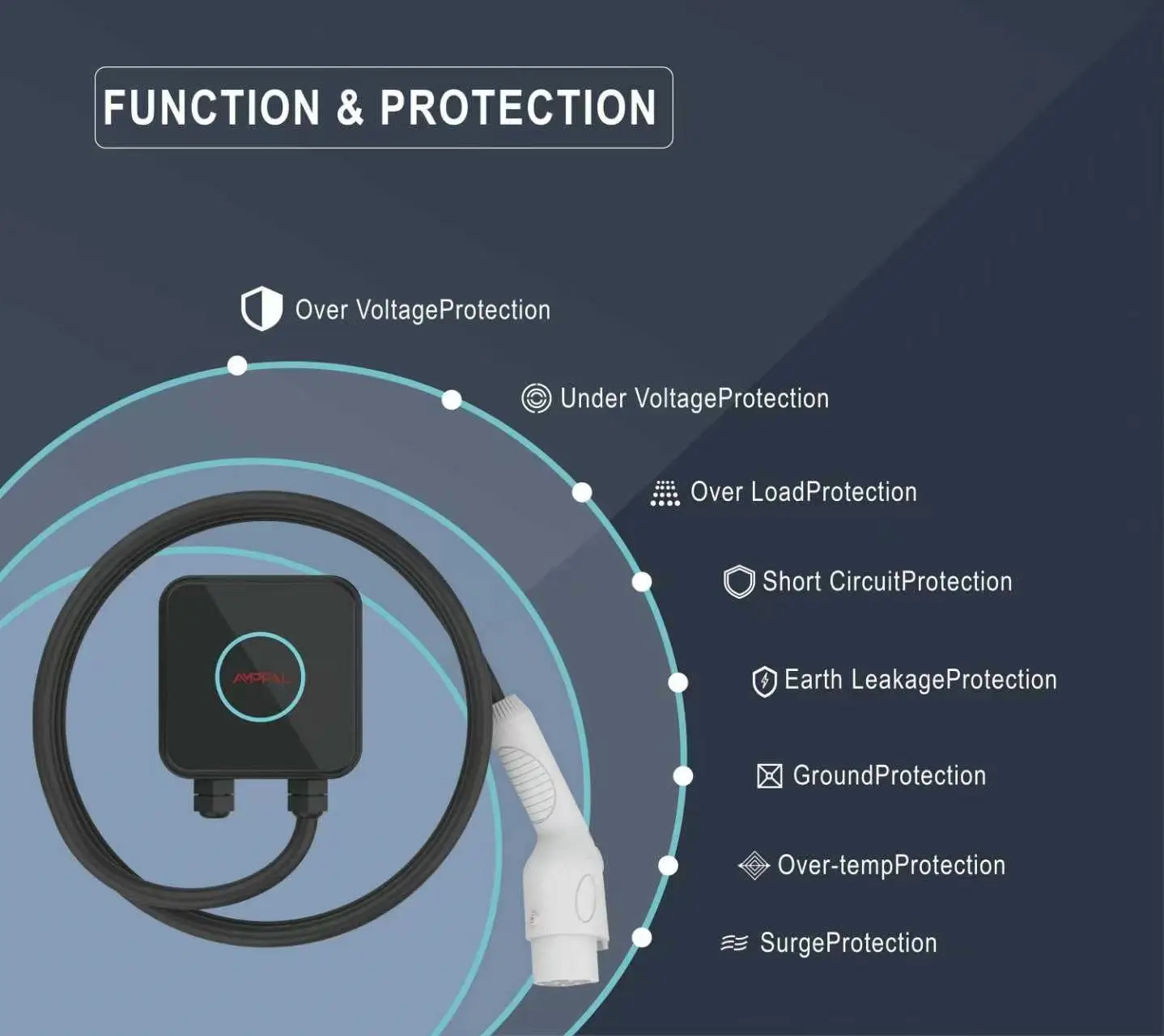

O que há dentro de um carregador tão pequeno

O carregador EV AC Wallbox compacto de 3,5 kW para carregamento doméstico e no escritório é uma estação de carregamento de Modo 3 de acordo com IEC 61851-1:2017. Ele não converte AC em DC - esse trabalho permanece no carro. O que ele faz é gerenciar o handshake seguro: sinal piloto, controle de relé, verificação de continuidade de aterramento e parada automática quando a carga é concluída ou quando uma falha aparece.

Sem transformador e sem estágio de alimentação CC, o gabinete encolhe drasticamente. A carga térmica de 3,5 kW é modesta: o gabinete é um invólucro termoplástico classificado como UL94 V-0 (retardador de chama) e o calor se dissipa através da superfície do gabinete sem ventoinhas.

IP54 significa que a unidade resiste a poeira e respingos de água de qualquer direção - não à submersão, mas à chuva, condensação e limpeza com mangueira passam facilmente. O painel de controle tem revestimento isolante como padrão, incomum a esse preço, por isso sobrevive em garagens costeiras úmidas.

Especificações Técnicas

Onde este carregador de 150 mm pertence (e onde não pertence)

Os casos de uso realistas são específicos e nós os listamos claramente.

1) Vagas privadas estreitas em porões de apartamentos, especialmente em edifícios mais antigos da Europa e do Sudeste Asiático, onde um corredor de 2,2 m não deixa paredes.

2) Segundas residências e casas de férias com alimentação monofásica de 16A.

3) Vagas de estacionamento alugadas onde o proprietário deseja uma área mínima e uma unidade removível.

4) Paredes de garagem compartilhadas com caldeiras, descalcificadores ou armários de ferramentas.

5) Depósitos de frota executando uma instalação piloto barata antes de se comprometerem com equipamentos de tamanho real.

Onde não pertence: um carro trifásico de 22 kW, um local com apenas energia trifásica disponível (esta unidade é monofásica apenas de 220 VCA) ou uma garagem onde um carregamento diurno mais rápido é uma necessidade genuína.

Como o compacto lida com calor, poeira e água

Três opções de engenharia tornam o trabalho de tamanho pequeno adjacente ao exterior.

Calor: em 3,5kW a perda total dissipada permanece abaixo de 40W em plena carga. O gabinete funciona como um dissipador de calor - as superfícies internas com nervuras conduzem o calor para a face externa e os testes de carga mostram a temperatura da superfície abaixo de 55°C a 35°C ambiente.

Poeira e água: a classificação IP54 vem de uma tampa frontal vedada e de prensa-cabos que prendem o revestimento do cabo, e não de um encapsulamento de epóxi. Isso mantém a unidade operacional – um técnico pode abri-la, trocar um relé e fechá-la sem ferramentas de fábrica.

Certificação e Garantia de Qualidade

Marcação CE e testado de acordo com IEC 61851-1:2017, o padrão aplicável para equipamentos de carregamento AC Modo 3.

O material da caixa possui classificação de inflamabilidade UL94 V-0 - a caixa não sustenta chamas, uma consideração real em porões compartilhados.

Cada unidade passa em 100% de testes de segurança elétrica: continuidade de aterramento, resistência de isolamento a 500 Vcc e resistência dielétrica a 1,5 kV.

As unidades de amostra passam por um teste de névoa salina de 96 horas e um teste de resistência do relé de 500.000 ciclos em nosso laboratório.

A inspeção de entrada verifica contatores, MCU e sensores de corrente em relação aos certificados de lote; a taxa de rejeição é registrada por lote.

A planta possui certificações CE, TUV, CB e UL para a família AMPPAL, auditadas por órgãos notificados externos.

Como o carregador é feito (8 etapas)

A produção na nossa fábrica de Yueqing (Zhejiang, a 'capital dos aparelhos eléctricos') funciona numa sequência fixa:

1) Montagem SMT PCB com inspeção automatizada de pasta de solda.

2) Revestimento isolante aplicado e curado.

3) Relé, sensor e placa MCU instalados na metade traseira da carcaça.

4) Prensa-cabo e cabo de 5m instalados, com torque controlado.

5) Teste funcional automatizado em 230V com carga simulada de veículo.

6) Teste de segurança 100% de alto potenciômetro e continuidade de aterramento.

7) Inspeção visual e marcação a laser do número de série.

8) Embalado com kit de montagem e cartão de início rápido, paletizado após uma verificação de amostra queimada de 24 horas.

As linhas assistidas por robôs fornecidas pelos parceiros FANUC (Xangai) e TRUMPF (Alemanha) manuseiam chapas metálicas para as nossas estações maiores; o Compact funciona em uma linha AC dedicada. A capacidade anual da planta excede um milhão de unidades.

Guia de dimensionamento: 3,5 kW é suficiente para você?

Sejamos diretos: 3,5 kW é uma carga lenta para os padrões modernos. É adequado para carros que estacionam durante a noite - passageiros, híbridos plug-in e EVs urbanos com baterias utilizáveis ​​de 20 a 40 kWh.

Não compre se a sua viagem diária exceder cerca de 150 km sem carregamento alternativo. Nesse caso, uma estação compacta de 7kW ou 11kW/22kW é a recomendação honesta.

Evite também se sua casa tiver fiação trifásica e seu carro aceitar 11 kW - a caixa de parede se torna o gargalo.

O que torna esta unidade a escolha certa: espaço físico apertado, um circuito monofásico de 16A que você não atualizará ou uma propriedade secundária que precisa de um carregador barato e discreto.

Por que escolher AMPPAL em vez de carregadores compactos genéricos

Direto da fábrica de Zhejiang Anfu New Energy Technology Co., Ltd. (fundada em 2014, empresa especializada em nível nacional) - você lida com o fabricante, não com uma empresa comercial.

Prazo de entrega padrão de 15 a 20 dias úteis; as amostras são enviadas em 3-5 dias úteis por via aérea.

OEM e ODM bem-vindos: logotipo, comprimento do cabo, tipo de plugue (Tipo 1/Tipo 2/GB/T) e cor a partir de 100 unidades.

Pacote de documentação: declaração CE, relatório de teste IEC 61851-1, manual, certificado de inspeção de fábrica para alfândega.

Histórico de exportação para mais de 40 países, incluindo Emirados Árabes Unidos, Arábia Saudita, Rússia, Alemanha, França, Malásia, Tailândia, Vietnã, México e Brasil; NEOM e Sime Darby são parceiros de referência.

MOQ de 1 unidade para teste; níveis de volume de 50 e 500 unidades.

Embalagem e Envio

Cada unidade é enviada em uma caixa de 210 x 210 x 120 mm pesando cerca de 1,6 kg com carregador, cabo de 5m, kit de montagem e manual. A caixa é fácil de enviar, então o frete aéreo permanece barato: 40 unidades são empilhadas em um único compartimento de pacotes de 0,1 m3.

Para frete marítimo, 1.200 unidades são carregadas em um contêiner de 20 pés em 24 paletes embalados em plástico, com 50 caixas cada.

Termos comerciais: FOB Ningbo ou Shanghai, EXW ou CIF mediante solicitação. A papelada abrange fatura comercial, lista de embalagem, declaração CE e certificado de origem; lidamos com L/C e D/P rotineiramente.

Suporte pós-venda e garantia

Garantia padrão de 2 anos contra defeitos de fabricação; mão de obra e frete de retorno acordados por caso.

Peças de reposição (relé, placa de controle, cabo) enviadas em até 7 dias úteis; aéreo prioritário para a Europa e o Médio Oriente.

Diagnóstico remoto gratuito: envie uma foto ou vídeo do LED de falha e nossos engenheiros responderão em um dia útil.

A manutenção do usuário é leve: verifique se há cortes no revestimento do cabo, aperte os parafusos da parede e remova a poeira duas vezes por ano.

Existem contratos de garantia estendida e serviços no local para revendedores na Alemanha, França e Emirados Árabes Unidos.

Notas de instalação e uso

Errado: montagem rente a uma parede de madeira com as aberturas traseiras cobertas. À direita: deixe um espaço de ar de 30 mm e mantenha as aberturas de ventilação desobstruídas - o IP54 protege contra água e não bloqueia o fluxo de ar.

Errado: ligar o carregador a uma tomada doméstica através de um adaptador. Certo: conecte-o a um disjuntor dedicado de 16A (RCD tipo A ou B, 30 mA) para que a verificação de continuidade do aterramento funcione conforme projetado.

Errado: enrolar firmemente o cabo de 5m no gancho durante o carregamento. Certo: desenrole-se totalmente antes de uma sessão; um cabo enrolado sob carga aquece e pode desarmar o corte térmico.

Errado: montagem totalmente exposta à chuva horizontal. À direita: instalar sob cobertura ou em abrigo de estacionamento; IP54 tolera spray, não horas de chuva torrencial.

Errado: deixar cair o conector no chão onde os carros passam por cima dele. Certo: guarde a pistola no suporte para que os pinos fiquem limpos e secos.

O que os clientes dizem após instalá-lo

Um administrador de propriedades em Varsóvia instalou seis unidades no porão de um apartamento da década de 1970 no outono passado. A largura de 150 mm permitiu-lhe colocar carregadores entre as placas de fusíveis e a escada - nenhuma estação de tamanho normal poderia ocupar esse lugar. Nota dele: o cabo fixo ficou curto na última baia, então o segundo lote recebeu cabos de 7m.

Uma concessionária de automóveis em Penang usa o Compact como carregador de demonstração no showroom. “Os clientes veem o livro ao lado de um livro de bolso e percebem imediatamente o tamanho”, diz ele. Queixa menor: o anel de LED brilha em um showroom escuro e ele o cola com fita adesiva à noite.

O proprietário de uma caravana na Baviera carrega o seu híbrido plug-in num barracão de jardim num circuito de 16A. Após uma estação de chuva e geada de -8ºC, zero falhas; ele admite que a garantia de 2 anos foi o que lhe deu coragem para tentar - algo que desaconselhamos sem eletricista, embora tenha funcionado.

Perguntas frequentes

P: Este carregador de 3,5 kW pode funcionar em uma tomada doméstica?

R: Não. Ele deve ser conectado a um circuito dedicado de 16A com um RCD.

P: Quanto alcance por hora 3,5 kW adiciona?

R: Aproximadamente 14-15 km a 230V; uma bateria de 30 kWh carrega cerca de 8,5 horas.

P: O gabinete é realmente retardador de chamas?

R: Sim - UL94 V-0, a mais alta classe de inflamabilidade para plásticos.

P: Posso montá-lo ao ar livre?

R: Sob um teto ou abrigo, sim; IP54 lida com respingos e poeira, não com chuva horizontal contínua.

P: Funciona com todas as marcas de EV?

R: Qualquer EV compatível com Modo 3 AC funciona com a variante de plugue que você solicitar: Tipo 1, Tipo 2 ou GB/T.

P: Por que apenas 16A em vez de 32A?

R: O corpo de 150x150x65 mm é termicamente otimizado para 16A; o 7kW Compact cobre 32A na mesma área ocupada.

P: O que acontece se o RCD disparar durante a carga?

A: O carregamento é interrompido e um LED de falha é exibido; ele reinicia somente depois que a falha é eliminada.

P: Posso transferi-lo para um imóvel alugado mais tarde?

R: Sim - quatro parafusos e uma conexão padrão de 16A; um eletricista faz a mudança em cerca de 20 minutos.
