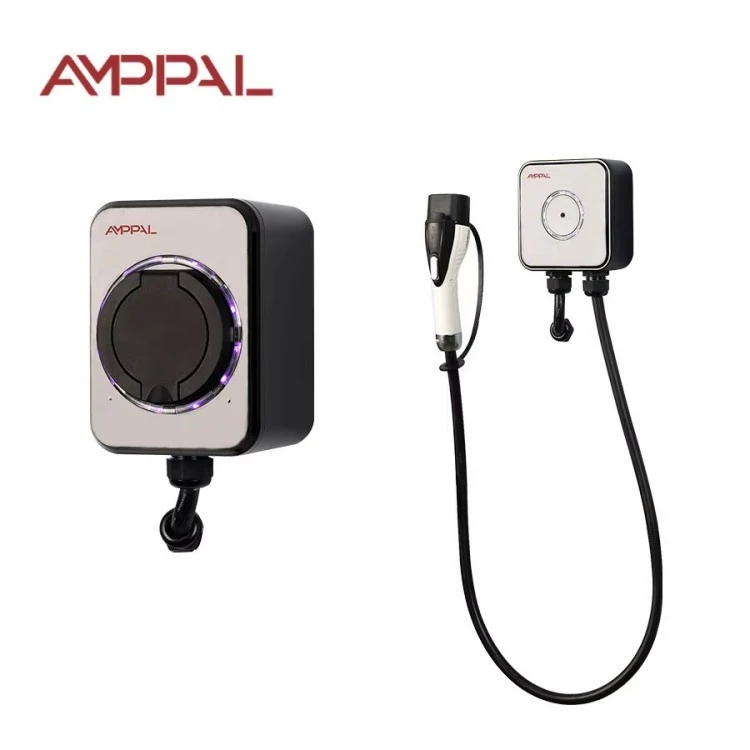

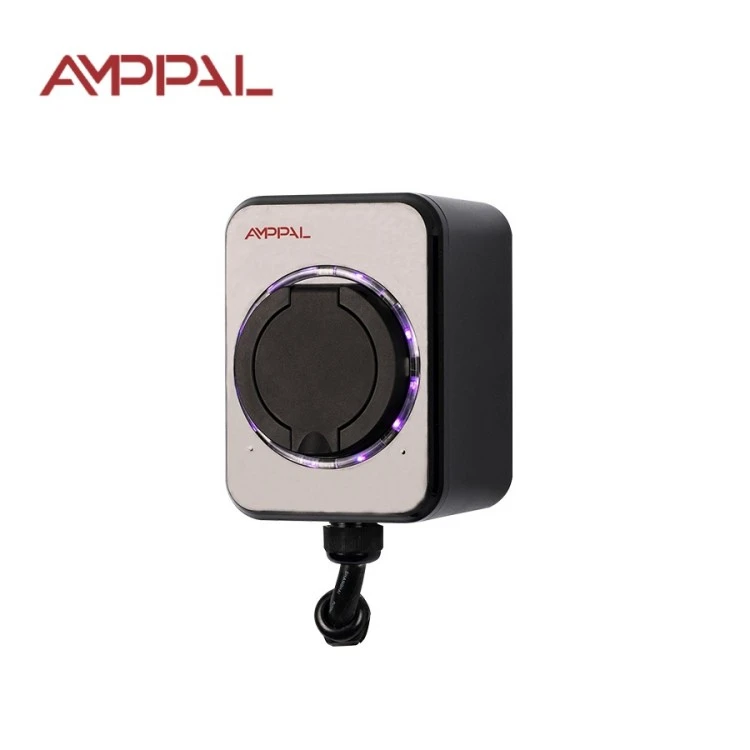

Carregador EV CA padrão de 7kW montado na parede para casa e local de trabalho

O que uma Wallbox de 7 kW realmente faz pela sua conta de eletricidade

O maior erro que os compradores de veículos elétricos domésticos cometem é pagar pela energia de carregamento que seu carro não pode usar. Um carregador EV CA padrão de parede de 7 kW para casa e local de trabalho só vale seu preço se o carregador integrado do seu carro aceitar 32 A - a maioria dos EVs modernos com unidades integradas de 6,6 kW ou 7,2 kW aceitam. O Padrão AMPPAL (Modelo AF-AC-07-B-A-O-1-SE) foi construído para essa correspondência exata.

A velocidade importa menos que o hábito. Com 7 kW, uma bateria de 40 kWh é recarregada em cerca de seis horas, o que se adapta perfeitamente a uma noite de eletricidade fora do horário de pico. Carregue todas as noites e o carro dá partida todos os dias; a curva de carga torna-se tão normal quanto um telefone na mesa de cabeceira.

Esta é uma wallbox sem tela e sem aplicativo por design. O painel do carro mostra o estado de carregamento; a função da caixa é simplesmente fornecer 32A com segurança, repetidamente, durante anos, em um circuito residencial dedicado.

Cinco vantagens que aparecem no seu extrato mensal

Aproximadamente seis horas entre vazio e cheio com uma bateria de 40 kWh, confortavelmente dentro de uma janela de 8 horas fora de pico na maioria das regiões.

A uma taxa fora de ponta de 8 cêntimos por kWh, 15.000 km de condução custam cerca de 180 dólares em electricidade – contra cerca de 1.260 dólares de gasolina num carro de 7 L/100 km.

Um circuito dedicado de 32 A mantém a carga previsível, de modo que a caixa de embutir nunca compartilha corrente com aparelhos e nunca desarma o disjuntor da casa à noite.

O controle piloto IEC 61851-1:2017 protege o conector e a entrada do carro contra arcos durante a conexão e retirada.

Nada para assinar: sem SIM, sem taxa de nuvem, sem conta de aplicativo. O carregador funciona depois que a rede desaparece, porque nunca esteve nela.

Especificações Técnicas

Instalações típicas para uma unidade doméstica de 7 kW

Moradias e moradias isoladas com garagem ou telheiro e espaço no quadro de distribuição para disjuntor 32A.

Famílias que viajam diariamente onde o carro percorre 60-120 km por dia e deve estar cheio novamente até as 6h.

Famílias com dois carros cobrando sequencialmente durante a noite em um circuito compartilhado, alternando as noites por hábito.

Pequenas empresas: proprietários de um único VE ou carrinha de entrega que estacionam nas suas próprias instalações.

Novas construções prontas para EV, onde um circuito de 32A é instalado na fase de construção por quase nada.

Da tomada à bateria: a cadeia de carregamento explicada

A corrente tem quatro elos: a grade, seu painel, esta caixa de embutir e o carregador de bordo do carro. A wallbox é o link menos interessante, e isso é um elogio. Ele usa 220 VCA monofásico, aplica sinalização IEC 61851-1 modo 3 através do fio piloto de controle e permite que os próprios sistemas do carro decidam a curva de carga exata.

Em 32A, o calor é o verdadeiro inimigo, portanto o contator, a fiação e o conector são dimensionados para corrente contínua 24 horas por dia; a carcaça termoplástica libera o calor. O próprio carro diminui a corrente à medida que a bateria enche, geralmente após 80%.

Sem nenhum cérebro de medição interno, o medidor da concessionária faz a contabilidade. Se sua tarifa cair depois das 22h, conecte quando chegar em casa e deixe a caixa aguardar em standby — não custa nada ficar parada.

Certificação e verificações de qualidade de fábrica

Marcação CE respaldada por um arquivo técnico que inclui o relatório de teste IEC 61851-1:2017, mantido em nossa fábrica em Zhejiang para auditoria do cliente.

O caminho da corrente de 32A é verificado com testes de resistência térmica: horas de carga contínua enquanto os termopares monitoram as temperaturas terminais.

IP54 verificado por testes calibrados de pulverização de água e câmara de poeira em amostras de produção, e não por otimismo de catálogo.

Cada unidade passa por um teste de hipot com tensão nominal de 1,5x antes de poder sair da linha.

A coordenação da corrente residual é validada com um RCD Tipo A, o tipo que a maioria dos códigos nacionais recomenda para circuitos EV.

A amostragem em lote executa novamente o handshake do sinal piloto em um simulador de carro de referência antes de cada remessa ser selada.

Oito etapas na linha de produção AMPPAL

A linha funciona no campus que entregou mais de um milhão de unidades de carregamento em 2024; Os robôs FANUC realizam montagens repetitivas, os lasers TRUMPF cortam a placa de montagem.

1. Inspeção de entrada: cada lote de relé, contator e PCB é verificado em relação à lista de fornecedores aprovados.

2. A placa principal é preenchida por máquinas SMT e soldadas por refluxo sob nitrogênio.

3. O firmware é atualizado e a forma de onda do sinal piloto é medida em um simulador de carro.

4. O relé e o contator 32A são montados e sua resistência de contato é registrada.

5. As metades da carcaça são equipadas com gaxeta IP54 e fechadas com chaves de torque calibradas.

6. Testes de hipot e resistência de isolamento são executados em cada unidade.

7. As unidades passam várias horas numa câmara de combustão a 45°C, ligadas e ligadas.

8. A inspeção visual, a colocação da etiqueta e a embalagem da caixa encerram a linha com um carimbo de controle de qualidade.

Guia de dimensionamento: quando 7kW cabe, quando é um exagero

Leia primeiro a classificação do carregador integrado do carro. Se indicar 6,6 kW ou 7,2 kW, esta wallbox é a parceira certa: o carro termina uma carga de 40 kWh em cerca de seis horas. Se o seu carro aceita apenas 3,3 kW, a unidade padrão de 3,5 kW é a compra honesta – a caixa de 7 kW ficaria ociosa durante metade da sessão.

Este é o produto errado se sua casa não puder hospedar um circuito 32A sem uma atualização do painel, se você dirigir menos de 50 km por dia e puder sobreviver em uma linha 16A, ou se precisar de faturamento, controle de acesso RFID ou monitoramento remoto. Esses empregos pertencem à família em rede OCPP, não a esta caixa.

E considere primeiro o painel, não o carregador. Um disjuntor de 32 A com cabo de cobre de 6 mm² dimensionado de acordo com o código local é mais importante do que a marca na caixa de embutir. Se o eletricista hesitar, peça uma segunda opinião antes de comprar qualquer coisa.

Por que os compradores escolhem AMPPAL em vez de marcas locais

O pedido até o envio leva de 15 a 20 dias úteis e temos slots de produção para distribuidores recorrentes.

MOQ é negociado por pedido; muitos novos parceiros começam com um teste de 10 a 20 unidades para testar o mercado.

O serviço OEM abrange logotipo, cor da caixa, arte da etiqueta e tradução manual para o seu idioma.

A fábrica possui certificados CE, TÜV, UL e CB e convida os clientes a auditar a linha – vários dos nossos parceiros europeus já o fizeram.

Histórico: mais de 260 funcionários, mais de 40 países exportadores e 500 unidades de refrigeração líquida para o projeto de hidrogênio verde NEOM na Arábia Saudita.

Como embalamos e enviamos seu pedido

Cada caixa de embutir viaja em uma caixa de espuma com cerca de 31 × 21 × 19 cm, peso bruto de cerca de 2,8 kg, com gabarito de montagem, parafusos e manual. A caixa sobrevive a uma queda de canto de 1,2 m, cobrindo a maior parte do manuseio de carga aérea.

Para frete marítimo, as caixas são paletizadas e embaladas com estiramento; cerca de 1.000 unidades cabem em um contêiner de 20 pés e cerca de 2.100 em um contêiner de 40HQ. Pedidos mistos de produtos Standard e OCPP compartilham um contêiner sem custo extra.

Trabalhamos EXW, FOB Ningbo ou CIF, envio com fatura comercial, lista de embalagem, certificado de origem e pasta CE. As amostras são enviadas por correio dentro de 3 dias úteis após o pagamento.

Garantia de dois anos e suporte pós-venda

Dois anos de cobertura sobre a função de carregamento e componentes internos, homenageados pela fábrica na China.

As peças sobressalentes para reclamações de garantia são enviadas dentro de 3 a 5 dias úteis; a maioria dos reparos consiste na troca da placa ou na substituição do relé.

Fluxo de RMA: envie fotos ou um pequeno vídeo da falha, nossos engenheiros diagnosticam em um dia útil e concordamos com o reparo ou substituição.

A manutenção é leve: limpe a caixa, verifique o revestimento do cabo duas vezes por ano, reaperte o suporte após o primeiro mês.

Também operamos mais de 200 estações de carregamento, por isso nossa equipe de suporte responde com base na experiência de campo, não em um script.

Erros comuns a serem evitados com um circuito 32A

Errado: ligar o carregador em uma tomada compartilhada de 16A porque 'provavelmente ficará bem'. À direita: um circuito dedicado de 32A com um RCD Tipo A, verificado por um eletricista.

Errado: presumindo que um carro de 3,3 kW carregue mais rápido nesta caixa. Certo: verifique o carregador integrado; o carro é o limite de velocidade, a caixa de parede é a estrada.

Errado: enrolar o cabo na unidade durante o carregamento. Certo: coloque-o em linha reta para que fique fresco.

Errado: carregar numa garagem usada para guardar gasolina ou diluente. Certo: mantenha os inflamáveis ​​a metros de distância e a área ventilada – o alojamento V-0 é um último recurso, não uma licença.

Errado: ignorar uma tomada quente atrás do carregador. Certo: pare, chame um eletricista; calor no ponto de terminação significa uma conexão solta.

Feedback do proprietário com foco nos custos

Um proprietário em Baden-Württemberg, Alemanha, cobra um EV familiar de 58 kWh na tarifa noturna. Ele calculou 4,1 euros por carga completa contra cerca de 70 euros para o tanque de gasolina equivalente, e sua única reclamação é que o manual cobre as variantes de 3,5 kW e 7 kW, então uma vez ele procurou a especificação errada do fusível.

O proprietário de uma villa em Riade começou com uma unidade de 3,5 kW e atualizou após um ano, à medida que sua condução crescia. A caixa de 7kW termina seu carro de 45 kWh em cerca de 6,5 horas mesmo no verão, com a garagem perto do limite de 50°C da unidade — como avisamos.

Um importador em Istambul encomenda o padrão de 7kW em lotes de contêineres e os vende a proprietários de apartamentos com estacionamento reservado. Seu feedback: zero devolução de garantia em 14 meses, e ele pede trimestralmente um código de desconto de unidade dupla para clientes com dois EVs.

Perguntas que os compradores fazem sobre o carregamento de 7 kW

P: Por que meu carro consome apenas 6,6 kW em um carregador de 7 kW?

R: O carregador de bordo do carro é o limite de velocidade; 6,6-7,2 kW é exatamente o intervalo que esta caixa de embutir suporta.

P: Que trabalho elétrico é necessário?

R: Um circuito dedicado de 32 A com um RCD Tipo A e cabo dimensionado de acordo com o código local, normalmente cobre de 6 mm².

P: Ele pode carregar durante o dia?

R: Sim, mas as tarifas diurnas custam mais; adicione um cronômetro ou siga a programação do utilitário.

P: 7kW danificarão uma bateria pequena?

R: Não. O sistema de gerenciamento da bateria do carro define a curva de carga; a Wallbox fornece apenas o que o carro solicita.

P: Qual é a diferença do padrão de 3,5 kW?

R: O dobro da potência, um circuito de 32A em vez de 16A e aproximadamente metade do tempo de carga durante a noite para a mesma bateria.

P: Posso combiná-lo com energia solar no telhado?

R: Não diretamente; esta unidade é alimentada pela rede. Para carregamento compatível com energia solar, você precisa de uma família em rede com monitoramento CT.

P: Dois carros podem compartilhar um circuito de 7 kW?

R: Não é seguro em um disjuntor. Dê a cada carro seu próprio circuito ou mude para uma estação OCPP gerenciada por carga.

P: Por que não há tela?

R: Deliberadamente. O carro já mostra o status de carregamento; uma tela adiciona um ponto de falha e um custo sem nenhum benefício em casa.
