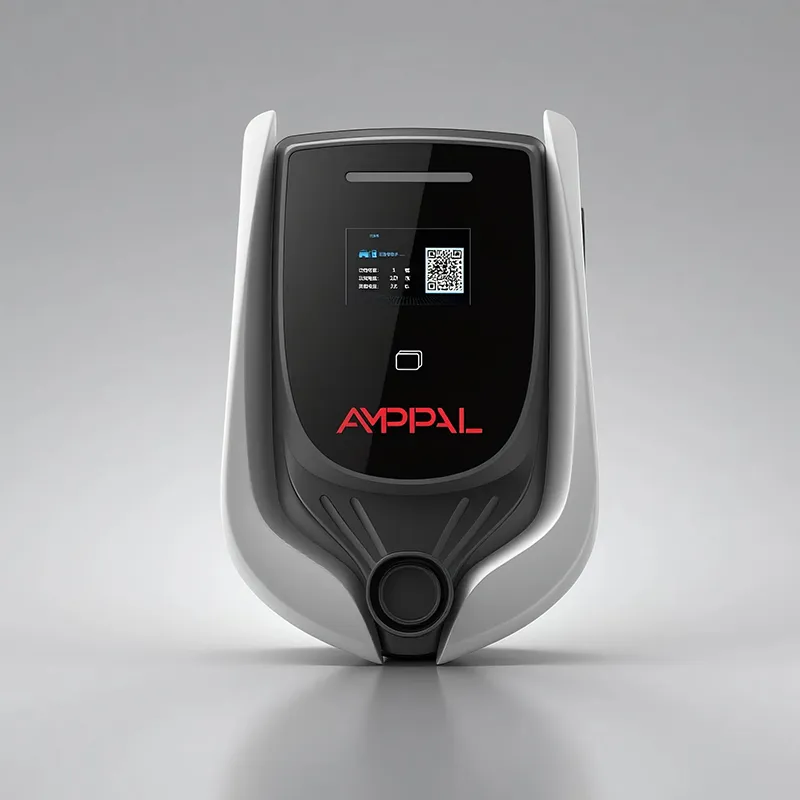

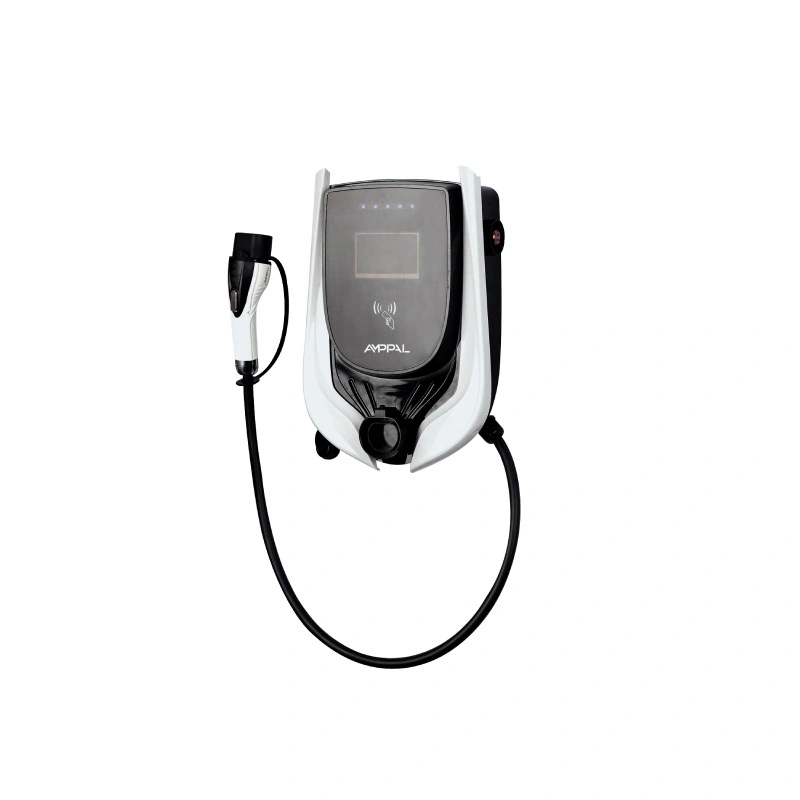

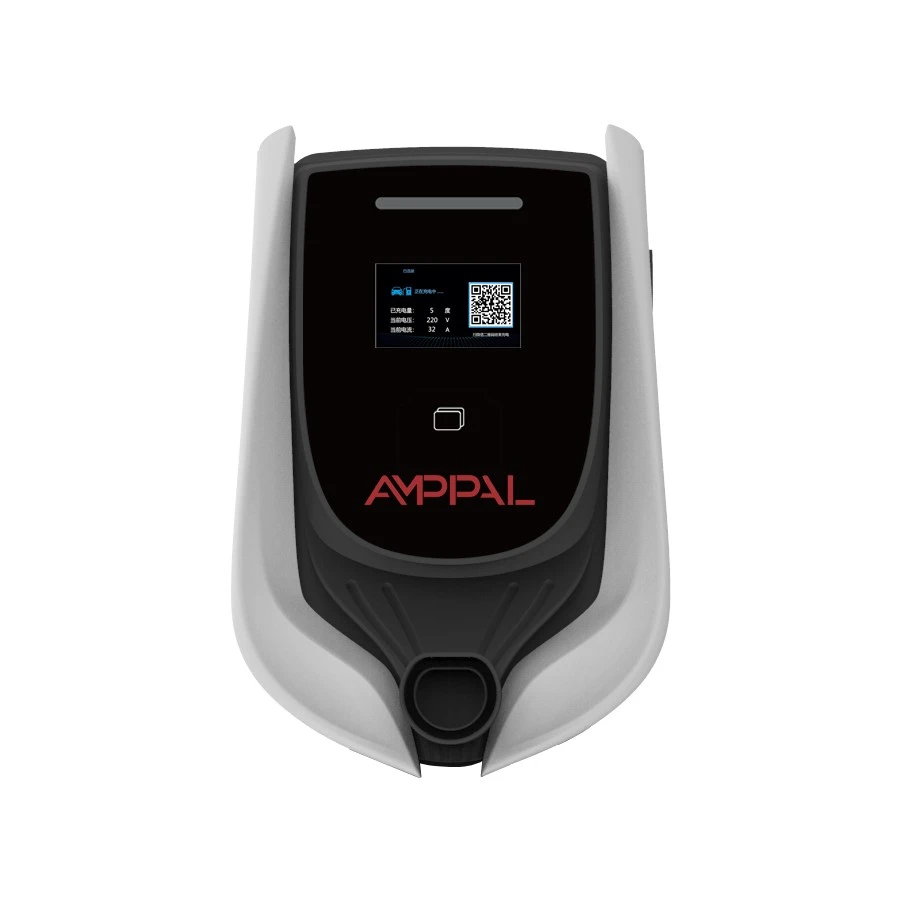

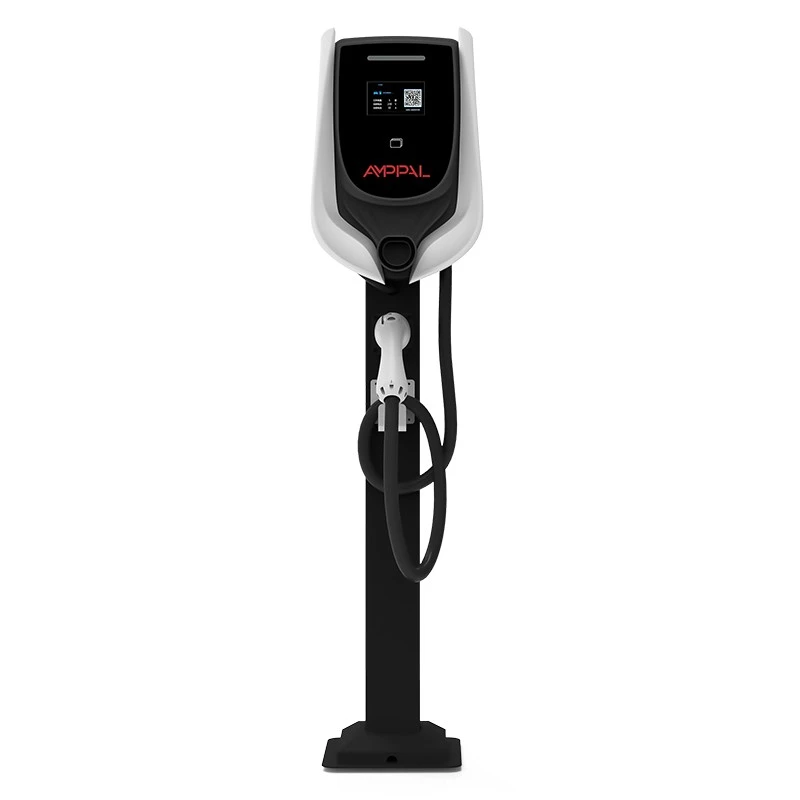

Estação de carregamento inteligente AC EV de 7kW OCPP para propriedades comerciais

Por que a certificação UL é mais importante do que as classificações de potência nos EUA

Nos Estados Unidos, o certificado é mais importante do que os quilowatts – e o certificado é UL. Esta estação de 7kW (Modelo AF-AC-7-L/B-A-M-4-SD-P) não é um produto europeu vendido aos americanos; é uma unidade de fornecimento de EV construída, testada e documentada de acordo com os dois padrões UL que as autoridades dos EUA realmente inspecionam: UL 2202 e UL 2231-2.

A diferença entre vender na UE e vender nos EUA é a diferença entre uma autodeclaração e uma listagem de terceiros. CE é uma declaração do fabricante para o mercado europeu; Inspetores de construção, seguradoras e empresas de serviços públicos dos EUA procuram a UL, e muitos programas de descontos de serviços públicos simplesmente recusam equipamentos sem ela.

O Artigo 625 do NEC é o código que rege as instalações de equipamentos de carregamento de VE, e os inspetores o aplicam através da autoridade local com jurisdição. Uma estação listada na UL com uma placa de identificação clara torna a conversa sobre autorização curta. Esse é o verdadeiro produto aqui: papelada que fecha, permite que passe e seguro que permanece calmo.

Seis vantagens desta estação lideradas pela conformidade

A listagem UL 2202 cobre o sistema de carregamento completo, que é o que os engenheiros de projeto dos EUA colocam na folha de especificações.

UL 2231-2 cobre o circuito de proteção pessoal, os inspetores da camada de segurança contra choque verificam antes de energizar.

240 V monofásico a 32 A corresponde ao serviço residencial e comercial leve padrão da América do Norte.

RFID mais OCPP 1.6j transformam a estação em um ativo faturável, e não em uma saída gratuita para não residentes.

A vedação IP54 e uma classificação de ruído ≤40dB o mantêm viável para garagens, garagens e estruturas de estacionamento internas.

A marca UL na placa de identificação pode ser verificada no diretório on-line da UL, que é como os compradores verificam antes de fazer o pedido.

Especificações Técnicas

Implantações nos EUA e no Canadá

Habitações multifamiliares em estados com códigos de construção prontos para veículos elétricos, onde cada vaga de estacionamento é pré-cabeada em 240V.

Cobrança no local de trabalho por lotes de funcionários, com recuperação de custos através do backend OCPP.

Garagens em condomínios no Canadá onde o conselho precisa de medição e controle de acesso por proprietário.

Estacionamento de hotéis e lojas onde os hóspedes cobram a noite e o fólio arca com o custo.

Pátios de frota leve operando vans e picapes que estacionam de 8 a 10 horas e precisam de sessões 32A confiáveis.

O que UL 2202 e UL 2231-2 realmente verificam

UL 2202 é o padrão de segurança para equipamentos de sistema de carregamento de veículos elétricos: construção, fiação, isolamento e comportamento ao fogo da estação completa sob condições normais e de falha. A aprovação significa que o gabinete, o contator, o layout da PCB e o projeto térmico foram revisados ​​pelos engenheiros da UL em relação aos requisitos publicados.

UL 2231-2 é o padrão de proteção pessoal. Ele governa o circuito que evita choque elétrico quando um usuário conecta, desconecta ou toca em um conector molhado: verificações de continuidade do aterramento, monitoramento de corrente de fuga e os mecanismos que desenergizam a saída antes que seja possível o contato com uma parte energizada.

Ambas as listagens estão no diretório público da UL sob o número do modelo, portanto, um inspetor elétrico no Texas e um engenheiro de condomínio em Toronto veem exatamente o mesmo certificado que enviamos a você. Sem jogos de fotocópia, sem linguagem 'equivalente à UL' - a listagem é a prova.

Além da UL: Garantia de Qualidade na Produção

Cada lote de produção é rastreado pelo número de série dos seus registros de teste, que mantemos por dez anos.

Cada estação executa um teste completo de hipot e isolamento antes de embalar; os valores de aprovação são registrados.

Cada compilação de firmware é executada em um back-end de referência antes do lançamento, portanto, uma atualização não pode interromper silenciosamente sua integração de faturamento.

O alcance do leitor RFID, o contraste do LCD e a função da faixa de LED são verificados em cada unidade, não são amostrados.

Os resultados IP54 e acústicos (≤40dB) são verificados em amostras de produção e arquivados com o registro do lote.

O sistema de qualidade da própria fábrica é auditado sob o programa de vigilância da UL, portanto a listagem permanece ativa.

Da chapa metálica à estação acabada: oito etapas

A linha compartilha o campus de Zhejiang, que entregou mais de um milhão de unidades de carregamento em 2024, com robôs FANUC na montagem e cortadores a laser TRUMPF nos gabinetes.

1. O aço do gabinete é cortado a laser, prensado e revestido com pó.

2. As juntas e as superfícies de vedação IP54 são instaladas e inspecionadas.

3. As placas de alimentação e comunicação são construídas em SMT e soldadas por refluxo.

4. O LCD, a faixa de LED e o módulo RFID são montados e calibrados.

5. O software é carregado e nenhuma unidade passa por esta estação até que tenha concluído um handshake ao vivo com nosso back-end de referência.

6. Os caminhos Ethernet, 4G, WiFi e RS485 são exercidos em sequência.

7. Testes de hipot, isolamento e burn-in são executados em todas as estações.

8. Placas de identificação, marcas UL e caixas aparecem antes do carimbo de controle de qualidade.

Verificação de conformidade: esta estação é adequada para o seu site?

Esta estação é adequada para locais nos EUA e no Canadá com serviço monofásico de 240 V, um circuito de 32 A por barraca e necessidade de controle de acesso ou cobrança. Municípios com códigos prontos para EV, proprietários que reivindicam descontos em serviços públicos e empreiteiros que constroem projetos específicos descobrirão que a documentação da UL faz metade do trabalho de vendas para eles.

É o produto errado em três casos. Locais com serviço trifásico e requisitos de 11 kW por parada devem usar a estação OCPP de 11 kW. Locais que necessitam de rotatividade inferior a 30 minutos precisam de DC, não desta unidade AC. E um site sem intenção de gerenciar usuários ou contas pode economizar dinheiro em um modelo mais simples – a pilha de RFID e OCPP só vale seu custo quando alguém os administra.

Antes de fazer o pedido, confirme três coisas com seu eletricista: o serviço é 240V, o circuito de parada é classificado para 32A contínuo e a área de estacionamento possui um caminho de rede (Ethernet, sinal de celular ou WiFi) ou um plano operacional offline aprovado. Nossos engenheiros mapearão a conectividade com você de qualquer maneira.

Por que os instaladores dos EUA escolhem AMPPAL

15-20 dias úteis desde o pedido até o envio, o que se adapta melhor aos cronogramas de construção do que aos prazos de entrega típicos dos OEMs.

Opções OEM: sua marca no gabinete, tela de inicialização e cartões RFID, além de manuais em inglês como padrão.

Os certificados UL 2202 e UL 2231-2, além dos arquivos CE, TÜV e CB da fábrica, são compartilhados com sua equipe de especificações.

MOQ é negociado por pedido; empreiteiros e distribuidores geralmente começam com 20 a 50 unidades.

Nós mesmos operamos mais de 200 estações de carregamento, então os compradores dos EUA conversam com uma equipe que também opera carregadores, e não apenas os vende.

Embalagem de exportação, carregamento de contêineres e documentação

Cada estação é enviada em uma caixa de espuma com cerca de 58 × 42 × 30 cm, peso bruto de cerca de 12 kg, com suporte de parede, cartões RFID iniciais e um manual. As caixas trazem a placa de identificação do modelo e a marca de listagem UL para facilitar a inspeção no porto.

O frete marítimo paletizado leva de 24 a 30 estações por palete e cerca de 300 por contêiner de 40HQ; cargas mistas com as estações OCPP de 3,5kW e 11kW são rotina para distribuidoras que constroem uma linha.

Os documentos são preparados para despachantes aduaneiros dos EUA: fatura comercial, lista de embalagem, certificado de origem e cópias dos certificados UL. Citamos EXW, FOB Ningbo ou CIF e enviamos via Ningbo ou Xangai.

Estrutura de garantia e suporte local

Garantia de dois anos contra defeitos de fabricação na estação e módulos internos.

O horário de suporte se sobrepõe aos fusos horários dos EUA e o diagnóstico remoto lê os logs OCPP com você durante uma chamada.

Leitores, painéis LCD e módulos de energia são enviados do estoque em 3 a 5 dias úteis.

As atualizações de firmware são enviadas remotamente por meio do back-end; Os componentes listados na UL nunca são trocados por substitutos.

Cinco anos de cobertura de peças sobressalentes continuam após este modelo ser descontinuado.

Erros de instalação e operação a serem evitados

Errado: energizar a estação antes que a autoridade local tenha assinado a licença. À direita: retirando a licença, mostrando a listagem UL e energizando após a inspeção.

Errado: pousar a estação em um circuito de 50A compartilhado com outras cargas. À direita: um circuito dedicado de classificação contínua de 32A por parada, de acordo com NEC 625.

Errado: pular a verificação de solo porque 'funcionou no último local'. À direita: verifique o aterramento e a continuidade do aterramento no local; A proteção UL 2231-2 depende disso.

Errado: dar um cartão RFID para todo o edifício. Certo: cartões por usuário para que o log de transações OCPP permaneça significativo para o faturamento.

Errado: presumir que uma falha na rede bloqueia a estação. Certo: cartões conhecidos são cobrados da lista local e as transações são carregadas quando o link retorna.

Feedback de instaladores e frotas norte-americanas

Um eletricista no metrô de Dallas-Fort Worth instalou 30 estações em três projetos multifamiliares em 2025. Ele diz que o arquivo da UL encurtou suas conversas sobre licenças de semanas para dias, e sua única reclamação é que a unidade de 12 kg é um elevador para duas pessoas em uma escada – sua equipe agora usa um ajudante em cada montagem.

Um conselho de condomínio em Toronto administra quatro estações em uma garagem subterrânea. O gestor da propriedade exporta relatórios de kWh por proprietário todos os meses; a única reclamação são os menus do LCD somente em inglês, que um proprietário francófono sinalizou durante o primeiro mês.

Um supervisor de frota em Chicago cobra 12 vans de trabalho durante a noite em oito estações. As sessões foram confiáveis ​​durante um inverno em Illinois; sua nota para nós foi que a faixa de LED é brilhante o suficiente para ler uma prancheta em um local escuro, o que ele considera um recurso, embora seu motorista do turno noturno a chame de “um farol”.

Perguntas sobre conformidade que os compradores dos EUA fazem

P: O que significa Listado pela UL para esta estação?

R: Os engenheiros da UL revisaram e testaram a unidade completa de acordo com UL 2202 e UL 2231-2, e a listagem permanece ativa sob vigilância da fábrica.

P: CE é aceito nos EUA, certo?

R: Não. CE é uma declaração do mercado da UE; As autoridades dos EUA com jurisdição procuram listagens de terceiros, como a UL, e muitas empresas de serviços públicos exigem-nas para descontos.

P: O que é NEC 625?

R: O artigo do Código Elétrico Nacional que cobre a instalação de equipamentos de carregamento de EV – dimensionamento do circuito, aterramento e requisitos de desconexão.

P: A instalação precisa de licença?

R: Na maioria das jurisdições dos EUA e do Canadá, sim, e a listagem da UL é exatamente o que o inspetor deseja ver na placa de identificação.

P: Será cobrado um EV do mercado dos EUA?

R: Sim, ele fornece 240 V monofásico até 32 A com a variante do conector configurada para o seu mercado.

P: Os descontos de serviços públicos se aplicam?

R: Muitas concessionárias dos EUA condicionam descontos em equipamentos listados pela UL; verifique a lista de programas do seu utilitário local.

P: E se a área de estacionamento não tiver internet?

R: A estação mantém uma lista de autorização local e armazena transações, carregando-as quando um link estiver disponível.

P: Como funciona o faturamento comercial?

R: Os cartões RFID são mapeados para contas no back-end do OCPP, o que transforma sessões em faturas ou relatórios de alocação.
