Carregador EV rápido DC de ultra-alta potência de 480 kW para carregamento de frota de alta tensão

O que um gabinete de 480 kW faz pela reputação de uma estação

Ninguém passa por um gabinete de 480 kW e pergunta o que ele faz. A questão é por que a estação ao lado não tem uma. A AMPPAL construiu e opera mais de 200 estações de carregamento, e as unidades de 480kW são as que ancoram os locais emblemáticos – a afirmação visível de que uma estação não é uma fila de caixas, mas um marco de infra-estrutura.

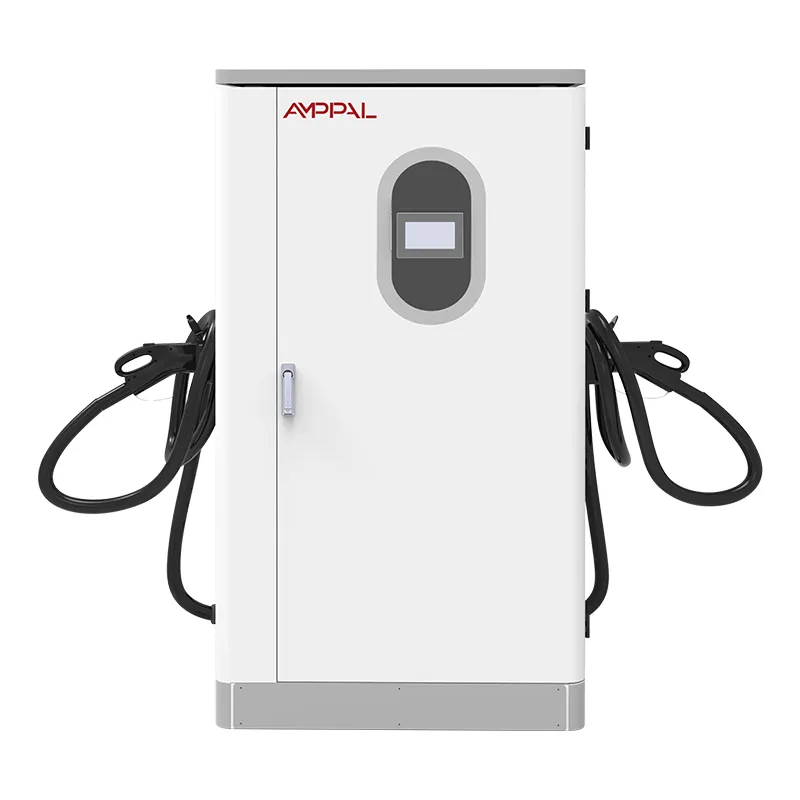

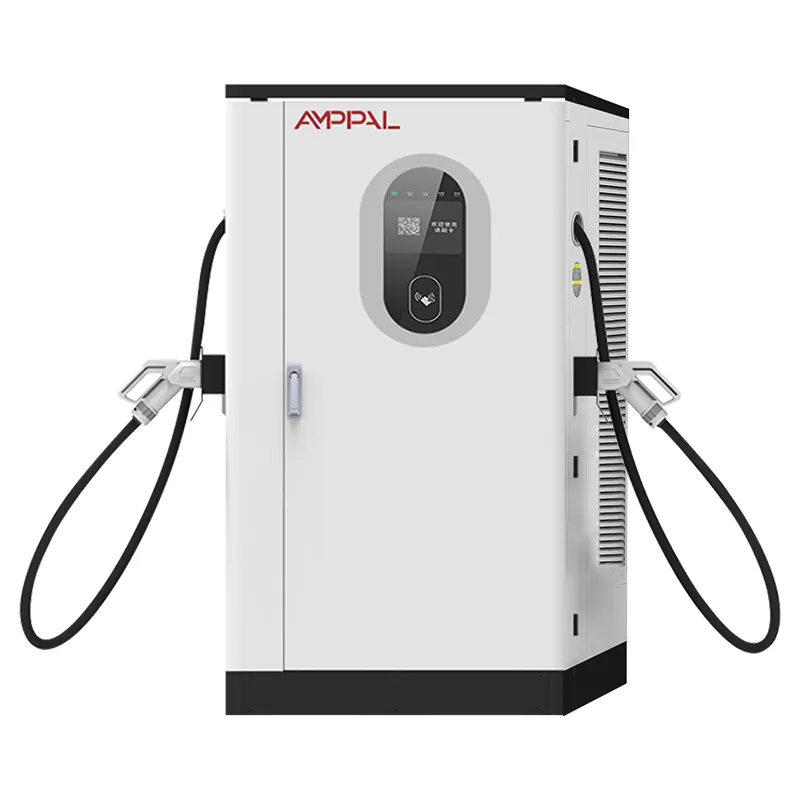

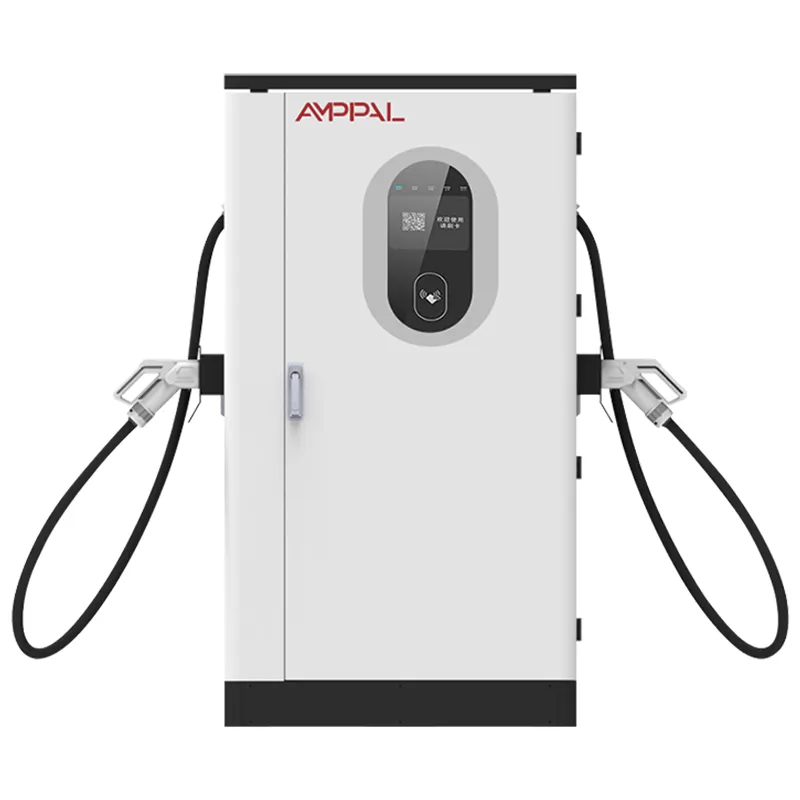

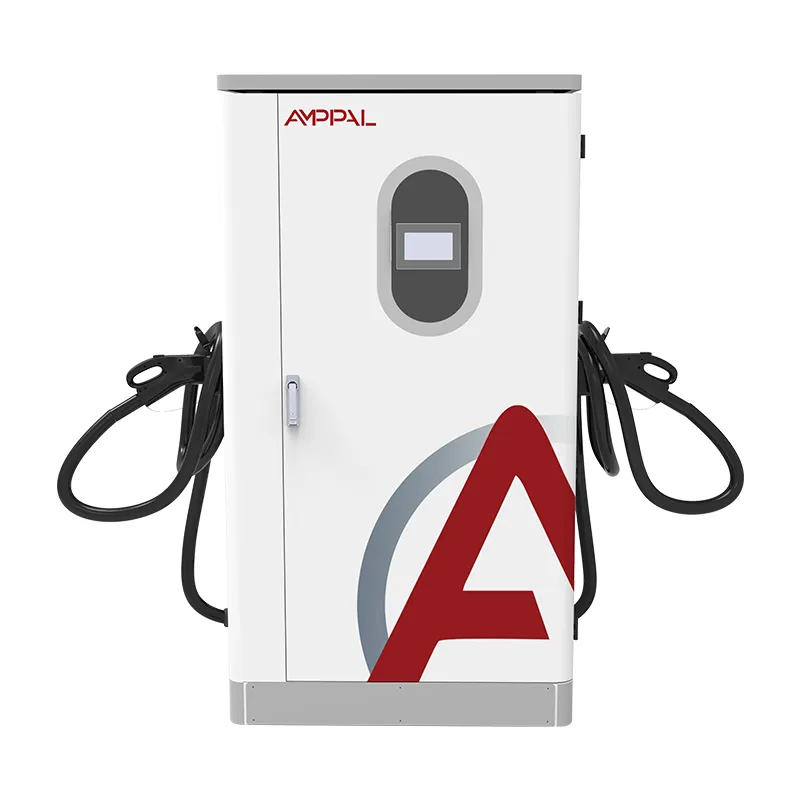

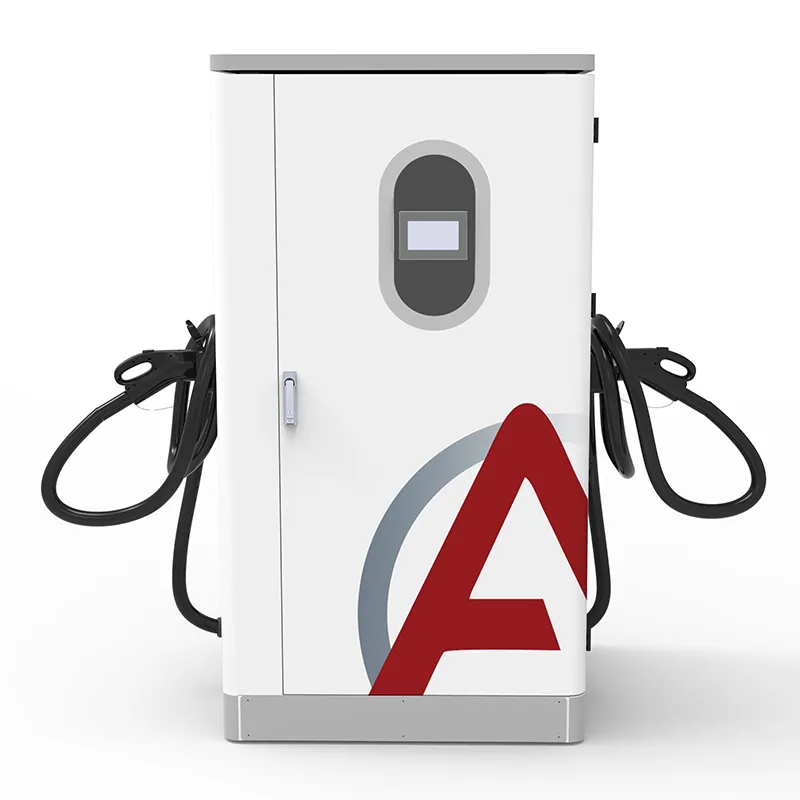

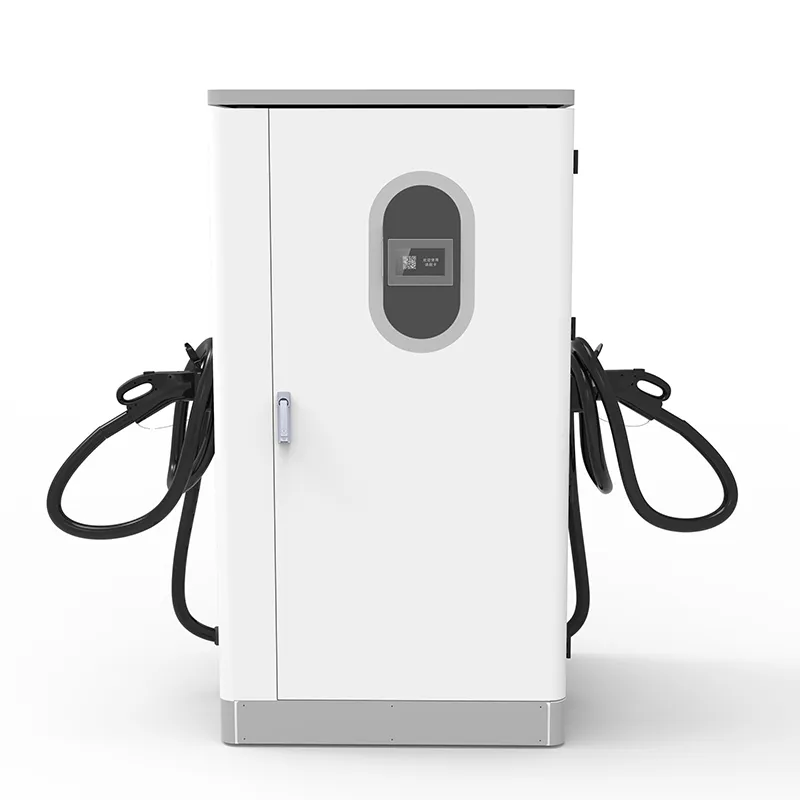

Este gabinete é o topo da linha integrada AF-DC: uma unidade de chão de 1000 × 900 × 1850 mm que consome AC380V±15% a 45-65Hz e fornece DC200-1000V a até 200A com 95% de eficiência de pico. É a máquina para a qual apontamos quando um cliente pergunta em que funcionam nossas principais estações.

Seis razões pelas quais este gabinete carrega o rótulo principal

480 kW de potência nominal colocam um número na estação: os veículos de 800 V consomem corrente a taxas que a maioria dos gabinetes dos concorrentes não consegue sustentar, e a folha de especificações se torna um ativo de marketing antes da chegada do primeiro carro.

Pronto para a onda de 800V: a janela DC200-1000V já cobre a geração 2025-2026 de automóveis de passageiros de 800V, portanto o gabinete não precisa de atualização de hardware de meia-idade.

95% de eficiência máxima no serviço principal: uma estação que produz 1.500 kWh por dia economiza dinheiro real contra 90% das unidades – cerca de 75 kWh de calor residual não gerado.

IP54 com operação de -25°C a +50°C: locais emblemáticos ficam ao ar livre em praças de cidades e rodovias, em climas que matam silenciosamente gabinetes menores.

Conjunto completo de conectores — CCS1, CCS2, GB/T, CHAdeMO e NACS — para que um gabinete principal atenda frotas internacionais mistas e tráfego de veículos elétricos de aluguel sem uma segunda compra.

OCPP 1.6/2.0 com gerenciamento remoto: nossa própria equipe de operações de estação usa o mesmo painel que você usaria, e a IHM de 7 polegadas cobre o fallback local quando o link cai.

Especificações Técnicas

Onde um carregador Landmark se paga

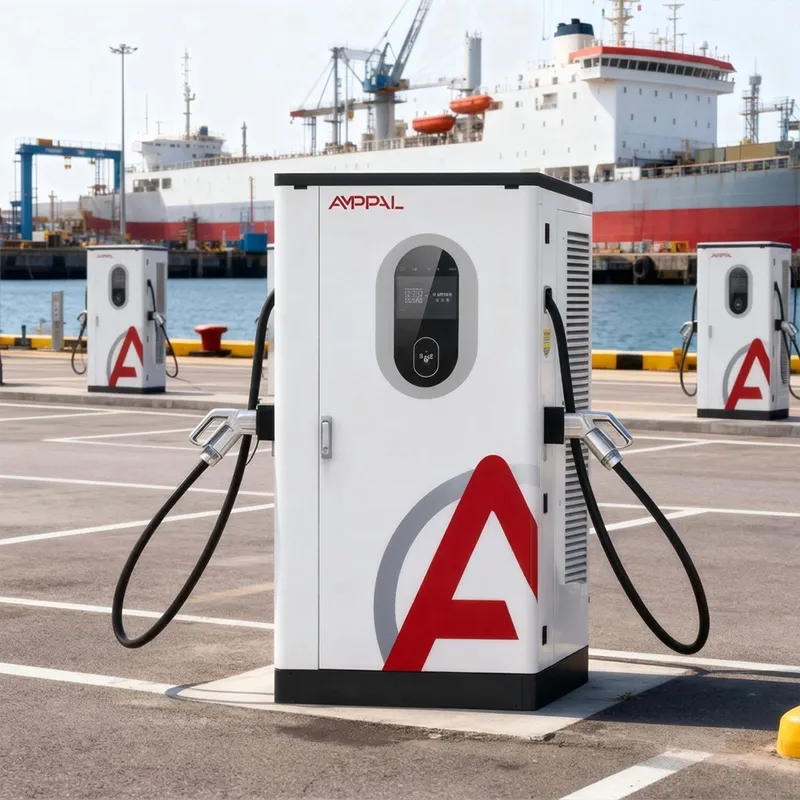

Praças rodoviárias emblemáticas: um gabinete de 480 kW na primeira fila é a diferença entre “uma parada de carregamento” e “a parada de carregamento” naquele corredor.

Pátios de aeroportos e hotéis: hóspedes premium e frotas de aluguel avaliam a propriedade pela experiência de cobrança, e sessões curtas significam alta rotatividade de vagas.

Centros de superalimentação no centro da cidade: o terreno é caro, então a potência por metro quadrado é a métrica – um gabinete 480 concentra a produção onde o espaço é escasso.

Showroom e sites parceiros OEM: eventos de marca, frotas de test-drive e dias de mídia precisam de um carregador que nunca faça o carro parecer lento.

Planejamento de corredores para operadoras de rede: os gabinetes principais ancoram uma nova rota e medem a demanda real de 800 V antes que a rede se densifique.

Como um gabinete atende ao pico de demanda da estação

No centro está a mesma arquitetura de nossos outros gabinetes integrados, ampliada ainda mais: entrada CA trifásica, retificada para um barramento CC e, em seguida, saída CC regulada na tensão solicitada pelo BMS do veículo. O conselho de controle arbitra as sessões para que os picos de demanda sejam gerenciados em vez de combatidos.

A história no nível da estação é onde o 480 ganha a palavra principal. Por falar OCPP 1.6/2.0, sessões, tempo ocioso e compartilhamento de energia alimentam o painel da estação em tempo real; os operadores veem o comportamento da fila e ajustam os preços ou a alocação de baias na mesma tarde.

A prontidão para 800 V é um fato de potência, não um slogan. O mesmo barramento CC que supera um carro de 400 V a seu pedido passa para uma saída de classe de 800 V para o próximo veículo na baia.

Portões de qualidade por trás da reivindicação principal

CE, CB, UL, TÜV e CCC: o conjunto completo de certificados e a inspeção da TÜV cobrem nossa linha de produção, não uma amostra dourada.

Cada gabinete executa um burn-in de carga total de 4 horas com registro de falhas antes de sair do compartimento; o arquivo de dados é arquivado sob o número de série.

Os estágios de entrada são varridos pela banda de 45-65 Hz na bancada de frequência variável, porque as estações principais também vivem em grades imperfeitas.

Névoa salina de 96 horas no gabinete e nos fixadores, além de um teste de jato de água nas vedações da porta durante a inspeção final para verificar a reivindicação IP54.

Os módulos com classificação de -30°C a +55°C passam por ciclos de temperatura antes da montagem, proporcionando margem genuína à classificação de -25°C a +50°C do gabinete.

Cada número de série está vinculado a seus registros de teste – quando uma estação principal chama, extraímos o arquivo, não nossa memória.

Construindo um 480: Oito etapas na fábrica de Leqing

Passo 1: as estruturas de aço são cortadas a laser e soldadas por robô nas células FANUC e TRUMPF em Leqing, onde as nossas linhas AC e DC partilham a mesma disciplina de ferramentas.

Etapa 2: os gabinetes passam por pré-tratamento e revestimento em pó, com a cor correspondente à pintura da sua estação, se você solicitar OEM.

Etapa 3: os módulos de potência são montados na linha CC dedicada, isolados da produção CA para ESD e controle de limpeza.

Etapa 4: cada módulo é testado em carga e ciclado em temperatura – precisão de saída, ondulação, eficiência de 20%, 50% e 100%.

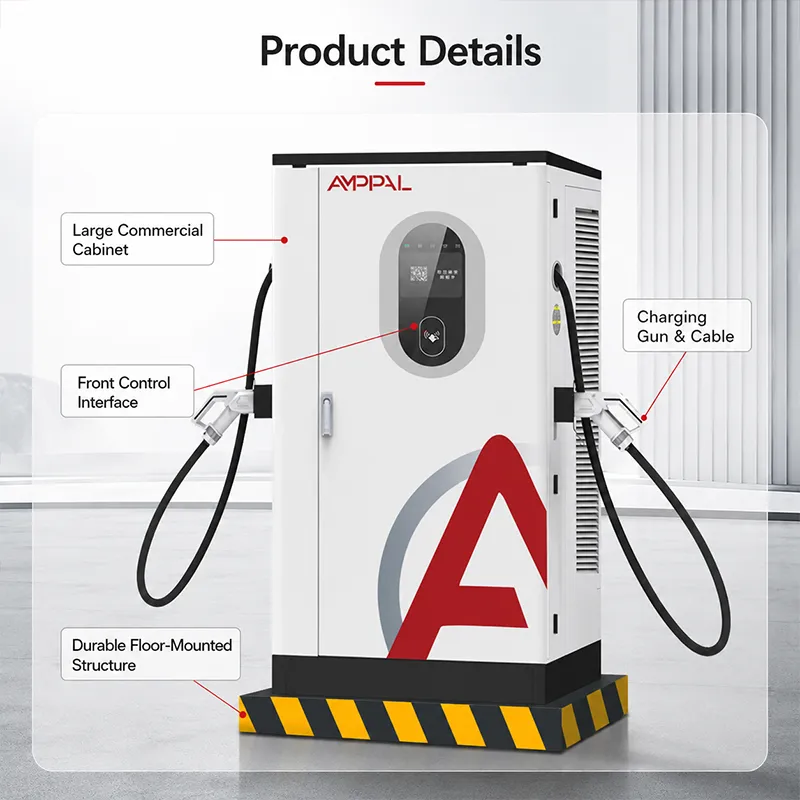

Passo 5: montagem do gabinete instala os módulos, contatores, barramentos, placa de controle e IHM de 7 polegadas.

Etapa 6: o chicote elétrico é construído de acordo com o desenho do local com terminação controlada por torque e, em seguida, as vedações da porta ficam voltadas para o jato de água.

Carro-chefe ou exagero? Conselhos honestos sobre quando ignorar

Compre o 480 quando a estação for o produto – um hub de marca, uma âncora de corredor, um local que você colocará em um outdoor. Se a identidade do seu local for “recarga conveniente” em vez de “destino”, um gabinete de 360 ​​kW ou 320 kW fornece a maior parte da utilidade por menos dinheiro.

O poder do site é o verdadeiro guardião. Uma placa de identificação de 480 kW exige uma alimentação trifásica séria; se a concessionária limitar seu lote a 250 kW, um gabinete de 480 é um tigre de papel.

Seja honesto sobre o mix de veículos. Se o seu tráfego for de 90% de carros de 400 V que diminuem em torno de 100 kW, o headroom do 480 fica praticamente ocioso; você está pagando pela demanda futura.

Por que os operadores de estação escolhem a AMPPAL para locais de referência

Nós mesmos administramos mais de 200 estações – o 480 é o gabinete no qual apostamos nosso próprio tempo de atividade, não um modelo de folheto.

Prazo de entrega de 15 a 20 dias úteis com a data no pedido e um MOQ de uma unidade para que as implementações principais sejam escalonadas a partir de um único gabinete validado.

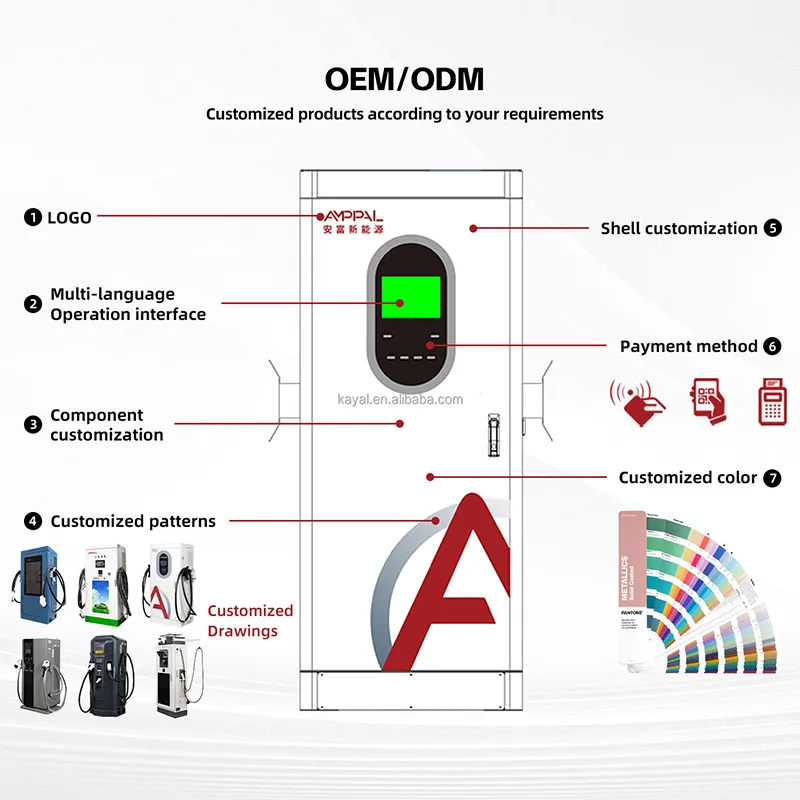

OEM/ODM sem atrito: pintura da estação, comprimento do cabo, combinação de conectores e até mesmo marca do painel personalizada no momento do pedido.

Certificados e arquivos de teste são enviados com a unidade; o número de série está vinculado aos dados de gravação e varredura de frequência para seus auditores.

Profundidade de referência: pedido de 500 unidades de refrigeração líquida da NEOM, Sime Darby na Malásia, RHG Enerturk na Turquia - parceiros que colocam nosso hardware em seus locais mais visíveis.

Envio de um gabinete de 480 kW: caixa, contêiner, documentos

Um gabinete de 1000 × 900 × 1850 mm é enviado na vertical em uma caixa de compensado com cantos de espuma e uma cobertura à prova d'água; os canais para paletes mantêm os movimentos da empilhadeira limpos. Para longas viagens marítimas, adicionamos dessecante e um cartão indicador de umidade.

Enviamos FOB Ningbo ou CIF para o seu porto. A pasta de exportação contém a fatura comercial, o Packing List e as declarações CE/TÜV/UL/CB/CCC, para que o desembaraço aduaneiro e o seu cronograma de abertura não briguem entre si.

Os lançamentos emblemáticos geralmente combinam gabinetes, módulos sobressalentes e acessórios de marca em um único contêiner; planejamos o mapa de paletes com seu despachante e confirmamos o plano de carregamento antes do caminhão sair da fábrica.

Mantendo uma estação Landmark on-line: termos de serviço

Padrão de dois anos. Em locais emblemáticos, normalmente concordamos com um contrato de serviço estendido – o tempo de atividade em uma estação de referência vale mais do que a linha de garantia.

Módulos sobressalentes, contatores, IHM e placas de controle em estoque, com envio em 3 a 5 dias úteis — ou opção de frete aéreo 24 horas para locais de contrato.

Monitoramento remoto por nossa própria equipe de operações de estação: vemos o mesmo painel OCPP que seu operador vê e sinalizamos anomalias antes que seus clientes o façam.

Um dia de comissionamento com nosso engenheiro, remoto ou no local, incluído nos primeiros pedidos – os principais locais são executados no lançamento, não após o lançamento.

Um relatório de integridade trimestral: dados da sessão, eventos de desclassificação, desgaste do conector — revisados ​​com sua equipe por meio de uma videochamada.

Erros de planejamento do local que desperdiçam um orçamento de 480 kW

Errado: posicionar o gabinete principal no canto mais afastado, “fora do caminho”, onde nenhum motorista o veja. Certo: coloque na primeira fila — o gabinete é a sinalização da estação, e parte do seu trabalho está sendo observado.

Errado: comprar 480 kW de gabinete com um limite de utilidade de 250 kW e culpar o carregador quando as sessões ficam lentas. Certo: confirme o feed primeiro; dimensionamos as expectativas do transformador, não da placa de identificação.

Errado: ignorar o design da fila e deixar um veículo lento de 400 V ocupar o compartimento principal por uma hora. Certo: defina políticas de sessão e taxas de inatividade no OCPP para que o compartimento seja virado.

Errado: montar o armário onde o cabo da pistola não consegue alcançar a porta da segunda fila. Certo: meça o alcance com o veículo mais longo no seu trânsito; o comprimento do cabo é especificado no pedido por um motivo.

Errado: tratar a HMI de 7 polegadas como um outdoor e deixá-la exposta ao sol direto o dia todo. À direita: sombreie o rosto — a tela é uma ferramenta do operador e dura mais tempo longe do sol.

O que os proprietários de estações dizem sobre administrar um carro-chefe

Operador de corredor rodoviário na Arábia Saudita: "Abrimos com um gabinete 480 e observamos a fila se formar em nosso portão em vez do portão do concorrente. Seis meses de tráfego de 800 V, zero falhas de carregamento. A pintura mostrou anéis de poeira no sol do deserto em semanas — cosmético, mas nos preocupamos com a aparência de um carro-chefe."

Operador de estacionamento de aeroporto na Malásia: "EVs alugados e carros com motorista chegam em lotes. O 480 libera uma vaga em menos de 20 minutos para modelos premium, então nosso faturamento aumentou. Tivemos que ensinar à nossa equipe de manutenção o lado do OCPP; o gabinete em si não apresentou defeito nenhuma vez em quatro meses."

Parceiro de showroom OEM na Alemanha: "Media day com carros de teste de 800 V - o 480 nunca se tornou a história, que é exatamente o que você quer de um carregador. A entrega correspondeu aos 15-20 dias úteis prometidos. O manual de comissionamento é denso; orçamente meio dia com seu eletricista."

Perguntas sobre a estação de superalimentação, respondidas

P: Os 480kW são necessários agora ou são para carros futuros?

R: Ambos. Veículos 800V já estão à venda; a janela DC200-1000V atende hoje e cobre a próxima geração de plataforma sem alterações de hardware.

P: Que resultados ele oferece?

A: DC200-1000V em até 200A, 95% de eficiência de pico, de AC380V±15%, entrada de 45-65Hz.

P: Ele pode lidar com padrões de conectores mistos?

R: Sim — CCS1, CCS2, GB/T, CHAdeMO e NACS são configurados no momento do pedido.

P: Como faço para gerenciar a estação?

R: OCPP 1.6/2.0 com painel remoto, além de HMI de 7 polegadas para fallback local; nossa própria equipe de operações da estação usa a mesma pilha.

P: Que certificação ele possui?

R: CE, TÜV, UL, CB e CCC, com arquivos de teste vinculados ao número de série.

P: Quanto tempo leva a entrega?

R: 15-20 dias úteis a partir do pedido confirmado; o MOQ é um gabinete.

P: E se a grade do site estiver fraca?

R: O estágio de entrada tolera ±15% de tensão e 45-65Hz; além disso, informaremos que o local precisa de um transformador ou buffer de bateria antes de fazer o pedido.

P: O que é coberto após a instalação?

R: Padrão de dois anos; os principais sites geralmente migram para um contrato de serviço estendido com envio de peças sobressalentes mais rápido.
