Carregador AC portátil EV de 3,5 kW para uso residencial

Impermeabilização que sobrevive a uma mangueira

A maneira mais rápida de verificar a honestidade externa de um carregador é ler seu segundo dígito. IP54 significa respingo; IP65 significa uma mangueira. Esta unidade montada na parede é o segundo tipo.

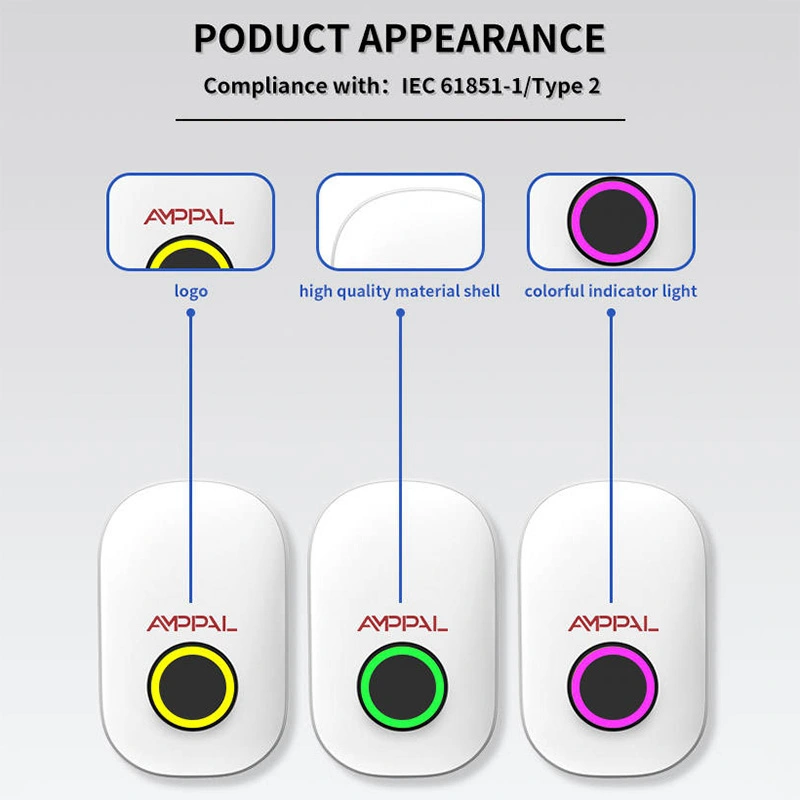

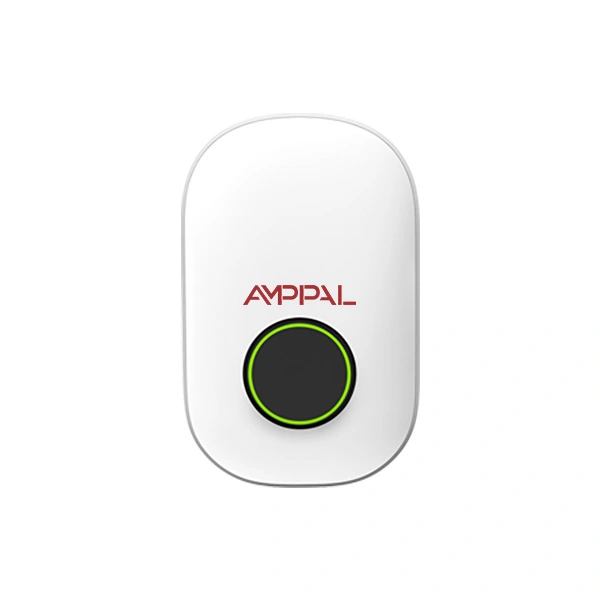

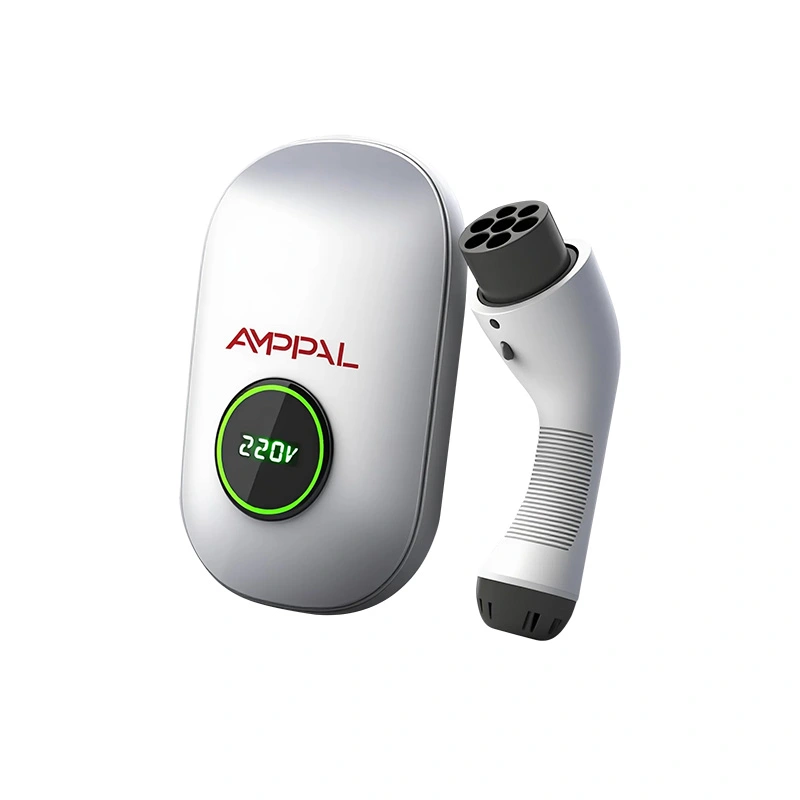

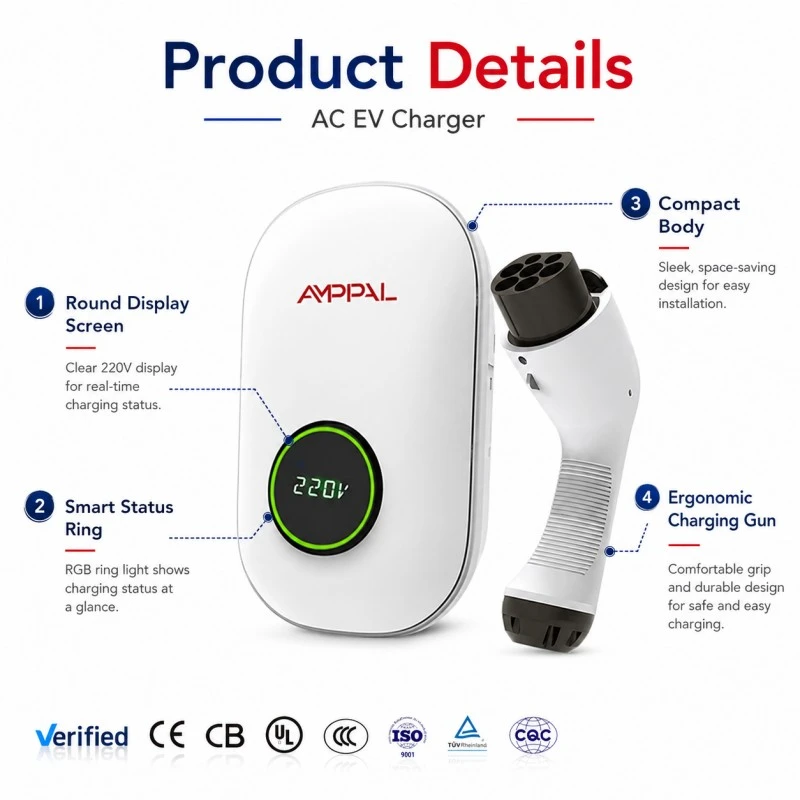

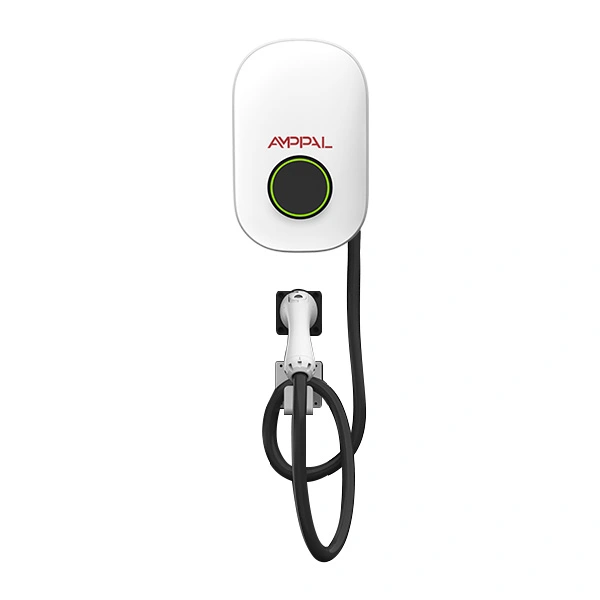

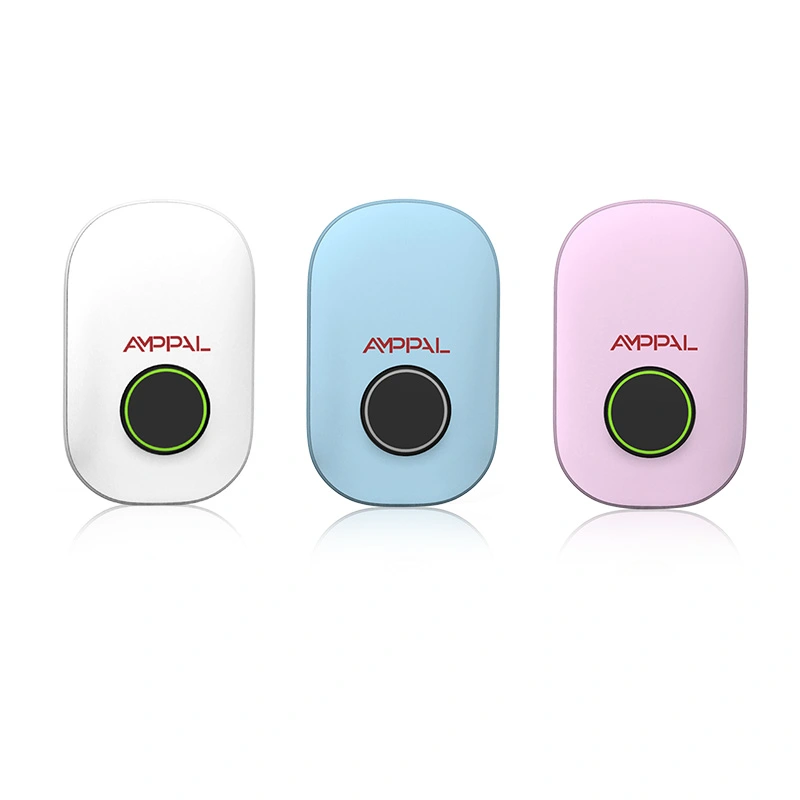

O carregador AC EV portátil AMPPAL 3,5 kW para uso residencial (AF-AC-3.5-B-A-O-1/2-SF) é uma caixa de parede de plástico de 304 x 191 x 95 mm com um soquete Tipo 2, classificado como 16 A em 220 VCA monofásico. Ele se conecta por Bluetooth, WiFi e aplicativo AMPPAL e possui classificação IP65 com faixa de trabalho de -30°C a +50°C.

Nós o construímos para locais onde um carregador normal não sobrevive: ar salgado, tempestades de poeira, chuva de monções e a lavadora de alta pressão da equipe de limpeza. A névoa salina, o pó de sílica e as lavadoras de alta pressão são os três assassinos; esta habitação é construída em torno dos três.

Não há tela sensível ao toque para limpar e nenhum teclado para corroer; a interface é o seu telefone. A remoção dessas peças é deliberada: menos aberturas no gabinete, menos coisas para o ar salgado atacar.

Cinco maneiras pelas quais o IP65 altera o carregamento externo

À prova de poeira é diferente de resistente a poeira: o 6 significa que nenhuma partícula entra, mesmo em uma pedreira ou em um canteiro de obras no deserto.

Jatos de água são permitidos: você pode mangueirar a unidade durante a limpeza, que é exatamente como a maioria dos carregadores externos morrem.

A caixa selada evita climas propensos à condensação; a junta é comprimida uniformemente pelo padrão de parafuso da tampa frontal.

A faixa de -30°C a +50°C cobre invernos nórdicos e verões do Golfo sem aquecedor ou ventilador.

O invólucro de plástico significa que não há caminhos de ferrugem: sem bordas de metal expostas, sem pinos de dobradiça corroídos e um corpo leve o suficiente para instalação por uma só pessoa.

Uma coisa a menos para falhar: nenhum leitor de cartão e nenhum teclado significam menos aberturas no gabinete e menos peças para o ataque do ar salgado.

Especificações Técnicas

Ambientes para os quais esta unidade foi construída

Casas e chalés costeiros onde a névoa salina se espalha por tudo a menos de 500 metros da água.

Cabines de canteiros de obras e galpões de ferramentas em regiões empoeiradas, onde a poeira fina se acumularia em conectores menores.

Climas de monções: o suporte de parede e a tomada voltada para baixo liberam água antes que ela possa acumular.

Dependências e estábulos da fazenda com alta umidade e rotinas regulares de lavagem.

Regiões frias onde os invernos de -30°C matam os eletrônicos mais baratos; a unidade é classificada para toda a faixa.

Configurações temporárias e de aluguel: leves, montadas na parede e fáceis de mover entre locais.

Paredes de garagem e telheiro onde a condensação goteja durante toda a noite; a placa selada evita a umidade.

Aluguel de propriedades de férias onde os hóspedes precisam de equipamentos; uma unidade que sobrevive a uma mangueira sobrevive à maioria dos hóspedes.

O que acontece lá dentro quando chove

A água atinge primeiro a tampa frontal. A junta IP65 fica atrás da tampa e o prensa-cabo veda o ponto de entrada; não há abertura de ventilação para a chuva explorar porque a unidade é resfriada por convecção através da superfície do gabinete.

O soquete Tipo 2 possui tampa própria. Quando um carro é conectado, o próprio conector carrega a proteção contra intempéries; quando ociosa, a tampa mantém a chuva e a poeira longe dos contatos.

O que IP65 não significa: submersão. A classificação cobre jatos e chuva, não poças, portanto monte a unidade com o soquete inclinado para baixo e mantenha a base acima do nível de inundação. Em locais com chuva lateral, o soquete embutido e a tampa de perfil baixo proporcionam à água um caminho mais longo antes de chegar aos contatos.

O comportamento ao frio também merece uma linha: o volume selado respira pouco, de modo que a umidade é bloqueada nas juntas em vez de controlada pelas aberturas de ventilação. Em ciclos extremos de congelamento e descongelamento ainda recomendamos a montagem sob um beiral, que não custa nada e elimina a última dúvida.

Testes por trás da classificação IP65

Amostras de lote executam testes de jato de água IPX5 de acordo com IEC 60529: um bico de 6,3 mm a 12,5 litros por minuto, pulverizado de todos os ângulos por três minutos.

As execuções da câmara de poeira verificam se não há entrada após oito horas de acordo com o procedimento IP6X.

100% das unidades passam nas verificações dielétricas de alta potência e de continuidade de aterramento.

Ciclagem térmica de -30°C a +70°C conforme IEC 60068, além de névoa salina de 96 horas nas unidades amostradas.

Burn-in de 48 horas em carga total com o gabinete selado, enquanto a temperatura interna é registrada.

Componentes compatíveis com RoHS/REACH sob ISO 9001:2015; CE de acordo com as diretivas de Baixa Tensão e EMC.

O número de série de cada unidade está vinculado aos seus registros de teste, de modo que um certificado de lote pode ser rastreado até um dia de produção específico.

Como o gabinete é feito: oito etapas

Moldagem: a carcaça é moldada por injeção com a ranhura da gaxeta e os pontos de montagem projetados na ferramenta.

Assento da junta: a vedação IP65 é instalada e verificada sob luz de fundo quanto a um cordão contínuo.

PCBA: placa de alimentação, módulo Bluetooth/WiFi e medição são preenchidos na linha SMT.

Revestimento protetor: a placa-mãe recebe uma fina camada isolante antes da montagem final.

Conjunto de soquete e prensa-cabo, apertado de acordo com as especificações que fazem a vedação funcionar.

Carregamento de firmware e verificação de emparelhamento de aplicativos.

Amostragem IP: unidades de cada lote vão para a plataforma de jato de água.

Hi-pot, controle de qualidade visual e embalagem; pedidos padrão são enviados em 15 a 20 dias úteis.

Ferramenta certa, local certo: escolhendo os 3,5 kW

3,5 kW é uma carga lenta e constante: cerca de 15-17 km de autonomia por hora para um EV típico e uma recarga completa durante a noite para a maioria dos passageiros. Escolha-o quando o carro estaciona por horas e o circuito é uma tomada comum de 16A.

Não escolha quando precisar de uma reviravolta. Uma frota de táxis que circula a cada duas horas precisa de 7kW ou 11kW, e uma garagem com serviço trifásico não deveria operar caixas de 3,5kW. Esta é uma ferramenta doméstica e comercial leve, não uma máquina de produção.

Onde realmente ganha: a exposição ao ar livre decide, não o poder. Se o local for costeiro, empoeirado ou gelado, o invólucro IP65 se justifica mesmo com uma produção modesta.

Comparando com uma unidade monofásica de 7kW? O 3,5kW consome 16A e o 7kW consome 32A; muitas casas e chalés mais antigos têm um circuito de 16A, mas não de 32A. Quando a fiação determina a escolha, o 3,5kW evita totalmente a religação.

Por que os compradores preferem as unidades externas AMPPAL

O IP65 é testado, não assumido: os resultados do jato de água e da câmara de poeira estão disponíveis por lote.

Controle local via Bluetooth e WiFi com o app AMPPAL; nenhuma conta na nuvem é necessária para iniciar uma sessão.

Caixa compacta de 304 x 191 x 95 mm e instalação para montagem na parede por uma pessoa.

Certificação CE, garantia padrão de 2 anos, prazo de entrega de 15 a 20 dias úteis, MOQ 1 unidade.

OEM/ODM: logotipo, cor da caixa e marca do aplicativo personalizados; exporta para mais de 40 países desde 2014.

Peças sobressalentes de fácil estoque: gaxeta, tampa do soquete e conjuntos de cabos são os únicos consumíveis, portanto, um distribuidor pode armazenar um pequeno kit e cobrir toda a base instalada.

Detalhes de embalagem e entrega

Cada unidade é enviada em uma caixa pronta para varejo de aproximadamente 380 x 280 x 170 mm, protegida com espuma, com suporte de parede, parafusos e manual; o peso bruto é de cerca de 3kg.

Quarenta unidades por palete em duas camadas; um contêiner de 20 pés comporta cerca de 1.500 unidades e um contêiner de 40HQ cerca de 3.300, portanto, pedidos pequenos e grandes são enviados de maneira econômica. Os distribuidores muitas vezes combinam este modelo com as versões de 7kW e 11kW num único contentor.

As cotações são FOB Ningbo ou Shanghai, EXW disponível; a fatura comercial, lista de embalagem, conhecimento de embarque, certificado de origem e declaração CE acompanham cada remessa.

Política de suporte e reparo

Garantia padrão de 2 anos a partir do envio, cobrindo defeitos de fabricação, incluindo os componentes eletrônicos selados.

Resposta técnica 24 horas com diagnóstico por vídeo.

Peças sobressalentes: kits de juntas, tampas de soquete e conjuntos de cabos via DHL/FedEx dentro de 2 dias úteis.

RMA por fotos e número de série: a substituição ou reparo é confirmado antes de você devolver qualquer coisa.

A vedação é um item de desgaste: substitua a junta se a unidade for desmontada e incluímos uma junta nova gratuitamente em cada pedido de reparo.

O reparo em campo é possível na maioria dos casos: a tampa frontal e a junta saem com ferramentas padrão, portanto, uma tampa danificada não significa uma unidade totalmente nova.

Notas de manuseio e limpeza

Errado: lavar a tomada com pressão com a tampa aberta. Direita: feche a tampa do soquete e cubra um conector conectado antes de aplicar a mangueira.

Errado: montar a unidade plana para que a água se acumule na borda superior. Certo: use a inclinação do suporte para que o rosto escorra água.

Errado: perfurar uma entrada de cabo de campo através do gabinete. Certo: use a glândula de fábrica; um buraco perfurado no campo é por onde a água entra.

Errado: deixar a unidade ao nível do chão numa área propensa a inundações. À direita: montagem acima da linha de inundação conhecida; IP65 é à prova de jatos e não de mergulho.

Errado: ignorar a junta após anos de exposição aos raios UV. Certo: inspecione a vedação anualmente e substitua-a se estiver rachada; o kit custa menos que o diagnóstico.

Histórias de compradores em climas difíceis

O proprietário de uma casa de campo na costa norueguesa montou uma ao lado de uma casa de barcos a 200 metros do mar. Depois de dois invernos sob névoa salina, o único problema era uma tampa de encaixe rígida, que ele afrouxou com spray de silicone; a eletrônica nunca falhou.

Um empreiteiro queniano mantém quatro unidades em cabanas em uma área montanhosa empoeirada. A reclamação do gerente do local é o oposto da maioria: as unidades são tão vedadas que a poeira também não consegue escapar, e uma película fina se acumula atrás da moldura da tela em dias ensolarados.

Um campo de mineração chileno encomendou um lote para alojamento de funcionários em altitude. O encarregado da eletricidade apreciou a classificação de -30°C depois de uma noite a -18°C; ele já havia visto carregadores mais baratos falharem abaixo de -10°C.

O ponto comum nesses relatórios: ninguém liga sobre danos causados ​​pela água. As reclamações são cosméticas, uma tampa rígida ou uma moldura desbotada, que é exatamente o que um design à prova de intempéries deve custar ao proprietário.

Perguntas sobre carregamento à prova de intempéries

P: Posso realmente borrifar água diretamente na unidade?

R: Sim, o IP65 protege contra jatos de baixa pressão vindos de qualquer direção; mantenha a tampa do soquete fechada durante a mangueira.

P: Qual é a diferença entre IP54 e IP65?

R: O segundo dígito: 4 resiste a respingos, 5 resiste a jatos; o primeiro dígito 6 adiciona estanqueidade ao pó.

P: A unidade carregará abaixo de zero?

R: Está classificado para -30°C; o gerenciamento da bateria do carro decide quanta energia ele aceita quando está frio.

P: A caixa de plástico fica amarela ao sol?

R: A caixa é estabilizada contra raios UV, mas espera-se um pequeno desbotamento da superfície após vários anos ao ar livre.

P: O que o aplicativo faz sem uma conta na nuvem?

R: O emparelhamento Bluetooth, iniciar/parar e exibição de energia ao vivo funcionam localmente; WiFi adiciona acesso remoto uma vez configurado.

P: Qual soquete e cabo estão incluídos?

A: Uma tomada Tipo 2 com cabo fixo; CCS e CHAdeMO não são oferecidos nos modelos AC.

P: Também pode ser instalado em ambientes internos?

R: Sim, o shell IP65 funciona em qualquer lugar; o uso interno apenas deixa o espaço livre não utilizado.

P: Qual é o prazo de entrega?

A: 15-20 dias úteis para modelos padrão, MOQ 1 unidade.
