Carregador portátil AC EV de 11kW com design acrílico para viagens e carregamento doméstico

Não é uma Wallbox, uma ferramenta elétrica itinerante

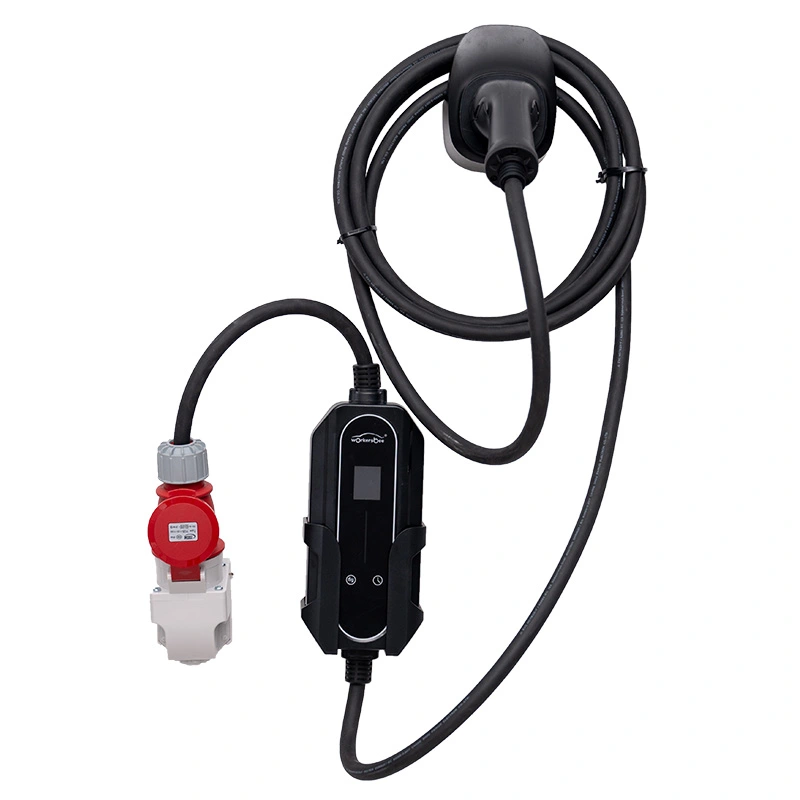

O plugue CEE vermelho de cinco pinos é a razão da existência deste carregador.

Na maior parte da Europa, aquela tomada industrial vermelha de 400 V é o que mais se aproxima de um padrão de carregamento universal: fica em pilares de parques de campismo, pátios industriais, estaleiros de construção e edifícios agrícolas, de Portugal à Finlândia.

O carregador AC EV portátil de 11kW com design acrílico para carregamento em viagens e em casa (tipo painel acrílico, AF-AC-11kW) é uma caixa PC/ABS com uma face de acrílico polido e um LCD, projetada para consumir 16A por fase exatamente daquele soquete e fornecer 11kW ao veículo.

Enquanto uma caixa de embutir trifásica fixa o compromete a um edifício, esta unidade viaja no veículo e transforma qualquer tomada vermelha no continente num ponto de carregamento. Não substitui uma caixa de embutir doméstica – é uma ferramenta diferente para um tipo diferente de condução.

Por que a portabilidade trifásica é importante

11kW de uma entrada trifásica de 16A significa que não há busca de circuito de 32A; a tomada vermelha CEE 16A é muito mais comum em parques de campismo e oficinas do que a sua prima monofásica azul 32A.

Cerca de duas vezes o rendimento de uma unidade monofásica de 7 kW – uma bateria de 50 kWh é recarregada em cerca de quatro horas e meia.

O painel de acrílico e o LCD sobrevivem ao manuseio do uso comercial: arranhões, toques de dedos com combustível e armazenamento inadequado não embotam a leitura.

O gabinete com classificação IP55 resiste a locais ao ar livre, ar salgado costeiro e poeira de construção que obstruiriam uma unidade menor.

A janela operacional de -30°C a +50°C é verificada em uma câmara climática — relevante para os invernos nórdicos e as estações de estepe da Ásia Central.

O cabo de cinco metros e um corpo compacto permitem que você alcance a tomada sem ginástica de estacionamento, e a unidade é embalada em uma maleta de transporte.

Especificações Técnicas

Mercados e estradas para as quais esta unidade foi construída

Viagens europeias transfronteiriças: um carregador, uma ficha vermelha e o mesmo conector funcionam em França, Alemanha, países nórdicos e Balcãs.

Os locais industriais e de construção onde já existam ligações trifásicas e um ponto de carregamento permanente precisariam de licenças de construção.

Depósitos de frotas e locadoras que movimentam veículos entre locais e se recusam a instalar caixas de embutir em todos os pátios.

Mercados nórdicos e russos/asiáticos centrais, onde a cobrança abaixo de zero é uma realidade de inverno, e não um caso secundário.

Eventos e exposições: carregar veículos de demonstração a partir de uma fonte de alimentação de 380 V para eventos, em vez de passar cabos de extensão pelo salão.

O que acontece eletricamente em 11kW

O 380/400V trifásico chega através do plugue vermelho CEE e é convertido, fase por fase, no circuito de carga único que o veículo aceita. A caixa consome 16A por fase, o que é modesto o suficiente para a maioria dos suprimentos de nível comercial, mas soma 11kW de rendimento real.

Antes de energizar, a unidade se comunica com o carro através do piloto de controle Tipo 2 e verifica se o carregador de bordo do veículo pode receber corrente trifásica. Alguns EVs carregam apenas monofásico, mesmo com trifásico disponível; a caixa informa isso no LCD em vez de falhar silenciosamente.

A proteção é mais profunda do que um disjuntor doméstico: sobretensão, subtensão, sobrecarga, curto-circuito, falhas de aterramento, superaquecimento, parada de emergência e corrente residual são todos monitorados de forma independente, com a unidade desligando-se e exibindo um código.

Como a entrada é de 380 VCA ±15%, a unidade tolera melhor redes rurais fracas do que carregadores monofásicos de potência semelhante – quedas de tensão que paralisariam uma carga monofásica de 32 A são absorvidas dentro dessa janela.

Certificados que um oficial de fronteira reconhecerá

Os certificados CQC, CE e TUV são emitidos por modelo e lote, com números de relatório prontos para entrega aos despachantes aduaneiros ou autoridades certificadoras.

Cada unidade é 100% testada — rigidez dielétrica, resistência de isolamento e continuidade de aterramento — antes do fechamento do gabinete, e não é amostrada.

Uma queima de carga total de 30 minutos segue a montagem; a unidade deve conter 11 kW sem desvio térmico antes de ser permitida na embalagem.

O teste de poeira e pulverização IP55 cobre toda a caixa montada, incluindo a junta do painel de acrílico e os prensa-cabos.

Resistência em nível de lote: contator com ciclo para 10.000 operações e névoa salina de 96 horas na placa de controle e LCD.

Validação da câmara climática entre -30°C e +50°C, com comportamento de inicialização documentado no frio extremo.

Do tabuleiro à caixa: a rota da construção

O percurso começa com a placa de controle: montagem pick-and-place, soldagem por onda e, em seguida, revestimento isolante para proteger os componentes eletrônicos da condensação – um risco real em mercados de clima frio, onde a unidade se move entre o ar de -20 ℃ e uma cabine quente.

A caixa de PC/ABS é moldada em células robóticas desenvolvidas com a FANUC e a TRUMPF na fábrica da AMPPAL em Yueqing, Zhejiang; o painel de acrílico é cortado em CNC e polido na mesma instalação, e os produtos AC e DC nunca compartilham uma linha de montagem.

A montagem progride através da montagem do estágio de potência, ajuste do RCD e do contator, vedação do prensa-cabo, instalação do painel e bancada de testes de dois estágios; cada operador registra a etapa no número de série da unidade.

A AMPPAL, fundada em 2014, opera agora com capacidade anual superior a um milhão de unidades de carregamento e já entregou mais de um milhão no total. O controle de qualidade final em cada unidade portátil é manual: sensação de trava, alívio de tensão do cabo, acabamento do painel – os detalhes que um usuário toca todos os dias.

Verificação da realidade trifásica: onde esta unidade se encaixa (e onde não se encaixa)

Pegue a unidade de 11kW se você dirige regularmente cruza fronteiras ou trabalha em locais com alimentação trifásica, e se o carregador de bordo do seu veículo realmente aceita trifásico - verifique primeiro a folha de especificações do carro, porque um carro monofásico carregará cerca de um terço da capacidade da caixa.

Deixe no catálogo se sua única fonte de energia for uma tomada doméstica monofásica: a unidade é trifásica por design e nenhum adaptador converte 220V monofásico em 11kW. Para residências puramente monofásicas, o modelo portátil de 7kW é a opção correta.

Deixe-o se você carregar o mesmo veículo todas as noites em uma garagem fixa – uma caixa de parede montada com gerenciamento de carga supera uma unidade portátil em preço e organização.

E se você precisar de carregamento rápido de 22 kW ou DC, esta caixa é a ferramenta totalmente errada; aqueles requerem CA trifásico a 32A ou um carregador CC completo.

Por que os distribuidores estocam a linha de 11kW

Um produto com um comprador claro e mal servido: operadores comerciais e viajantes de veículos elétricos de longa distância que não podem utilizar o carregamento doméstico.

Prazo de entrega de 15 a 20 dias úteis em configurações padrão; A marca OEM no painel acrílico e na embalagem segue o mesmo cronograma.

O MOQ modesto permite que os importadores validem o nicho trifásico antes de comprometer o espaço do contêiner.

Plugue vermelho CEE 16A configurado de fábrica, pistola Tipo 2 (GB/T sob consulta) e certificados — CE/TUV/CQC — preparados para o mercado de destino.

A AMPPAL exporta para mais de 40 países, opera mais de 200 estações de carregamento e fornece projetos como a unidade de hidrogênio verde NEOM; seu parceiro não é uma empresa comercial, mas o fabricante.

Embalado, paletizado e pronto para uso

Cada unidade de 11 kW é enviada em uma caixa pronta para varejo, projetada tanto para redes de entrega quanto para exibição em prateleiras, uma vez que esta categoria vende muito online. O peso total da caixa fica em torno de 8 a 10 kg, incluindo o cabo de 5 metros – leve o suficiente para frete aéreo quando um distribuidor precisa de estoque rápido.

Os pedidos de contêineres embalam de 80 a 120 caixas por carga de 20 pés, dependendo do tamanho da caixa, paletizadas, embaladas com estiramento e etiquetadas com a marca do comprador.

A documentação acompanha a mercadoria: fatura comercial, lista de embalagem, certificados CE/TUV/CQC e relatórios de testes, que é o que mantém as importações de energia elétrica trifásica em trânsito pelas alfândegas em mais de 40 países.

Serviço além-fronteiras

Garantia de 2 anos vinculada ao número de série, honrada pela rede de exportação da AMPPAL mesmo quando a unidade muda de país.

Placas sobressalentes, módulos LCD e conjuntos de cabos estocados e enviados em até 5 dias úteis após a confirmação.

Diagnóstico por código de falha do LCD por e-mail ou WhatsApp — a maioria dos casos é resolvida sem devolução do hardware.

Atualizações de firmware e APP Mini Program distribuídas pelo portal da fábrica durante toda a vida útil do produto.

Orientações sobre cuidados em clima frio incluídas: deixe a unidade aquecer acima de -10 ℃ antes de carregar com carga total em frio extremo.

Cinco erros de campo que continuamos vendo

Errado: presumindo que todas as tomadas vermelhas do acampamento tenham classificação 16A - algumas têm 32A, outras não têm etiqueta. À direita: verifique a placa de identificação do soquete; a unidade consome 16 A por fase e é segura em qualquer uma delas, mas o cabo e o plugue devem corresponder.

Errado: estacionar o veículo com o cabo esticado em uma passarela de pedestres. Direita: passe o cabo por cima ou por baixo de um tapete e prenda a pistola depois de desconectar.

Errado: usar tomada monofásica azul 16A através de adaptador caseiro. Certo: use apenas a conexão genuína de cinco pinos vermelha CEE para a qual a unidade foi construída.

Errado: fechar o gabinete enquanto a unidade está quente após uma sessão de carregamento completa. Certo: deixe-o inativo por alguns minutos e guarde-o seco e enrolado frouxamente.

Errado: ignorar o aviso do LCD e continuar a conduzir. Certo: leia o código, elimine a causa da falha e entre em contato conosco com o código se ele se repetir.

Vozes da pista de longa distância

Uma empresa de logística finlandesa opera quatro veículos elétricos de entrega entre Helsínquia e a Lapónia. O gestor da frota: 'A -25 ℃ a unidade arranca e mantém 11 kW, onde dois carregadores monofásicos que experimentámos simplesmente pararam. Gostaríamos que o cabo tivesse seis metros em vez de cinco – um dos nossos pátios força um ângulo de estacionamento apertado.

Um importador baseado no Cazaquistão vende o modelo de 11 kW a empreiteiros de serviços de mineração: “Os locais têm geradores a diesel trifásicos, não estações de carregamento. Esta caixa transforma uma conexão de gerador em um ponto de carga em minutos. O painel de acrílico sofreu uma surra e ainda parece novo, o que nos surpreendeu.'

Um casal alemão que viajou pela Escandinávia durante dois meses escreveu-nos a meio da viagem: “Todos os parques de campismo com uma tomada vermelha CEE tornaram-se numa carga noturna completa. Nós planejamos em torno de soquetes azuis antes e desperdiçamos as manhãs caçando. A única frustração foi um acampamento francês cuja tomada vermelha ficava atrás de um portão trancado – nenhum carregador resolve isso.

Perguntas frequentes sobre travessia de fronteira

P: Qual plugue a unidade de 11kW usa?

R: Um plugue industrial trifásico vermelho CEE de cinco pinos, 16A, 400V - o padrão encontrado em acampamentos, fazendas e oficinas europeias.

P: Ele pode ser carregado em uma tomada doméstica monofásica?

R: Não. Requer 380/400V trifásico; na alimentação monofásica, a unidade não será energizada, por projeto.

P: O carregador integrado do meu carro – ele aceita 11 kW?

R: Somente se suportar carregamento CA trifásico; verifique as especificações do veículo, pois muitos EVs compactos são monofásicos limitados.

P: Quão rápido ele realmente carrega?

R: Cerca de 50 kWh em aproximadamente 4,5 horas com produção total – uma parada noturna adiciona um dia inteiro de autonomia.

P: A classificação de -30°C é confiável?

R: É verificado em câmara climática, com partida testada em frio extremo; ainda aconselhamos aquecer a unidade antes das sessões de carga total em frio intenso.

P: Funciona em países com redes trifásicas de 230V?

R: A janela de entrada de 380 VCA ±15% cobre a maioria das redes europeias de 400 V; para redes não padronizadas, confirme sua tensão fase-fase conosco no momento do pedido.

P: Que documentos devo obter para a alfândega?

R: Certificados CE, TUV e CQC, relatórios de teste, fatura comercial e lista de embalagem, preparados para exportação para mais de 40 países.

P: É realmente portátil?

R: Cerca de 8 a 10 kg embalados, com opção de maleta de transporte - pesado o suficiente para parecer industrial, leve o suficiente para ser movido por uma pessoa.
