Carregador EV DC Multi-Gun de 120 kW para vários veículos e carregamento de frota

O que o gabinete de quatro armas de 120 kW realmente faz

Conecte um único EV ao AF-DC-120-Y-D-Z-4-H e ele consome 120kW completos; conecte um segundo e o gabinete reduzirá silenciosamente o orçamento para 60 kW cada. Esse novo fatiamento, e não o módulo de potência em si, é o que decide se os motoristas deixam uma avaliação de cinco estrelas ou um discurso retórico de uma estrela.

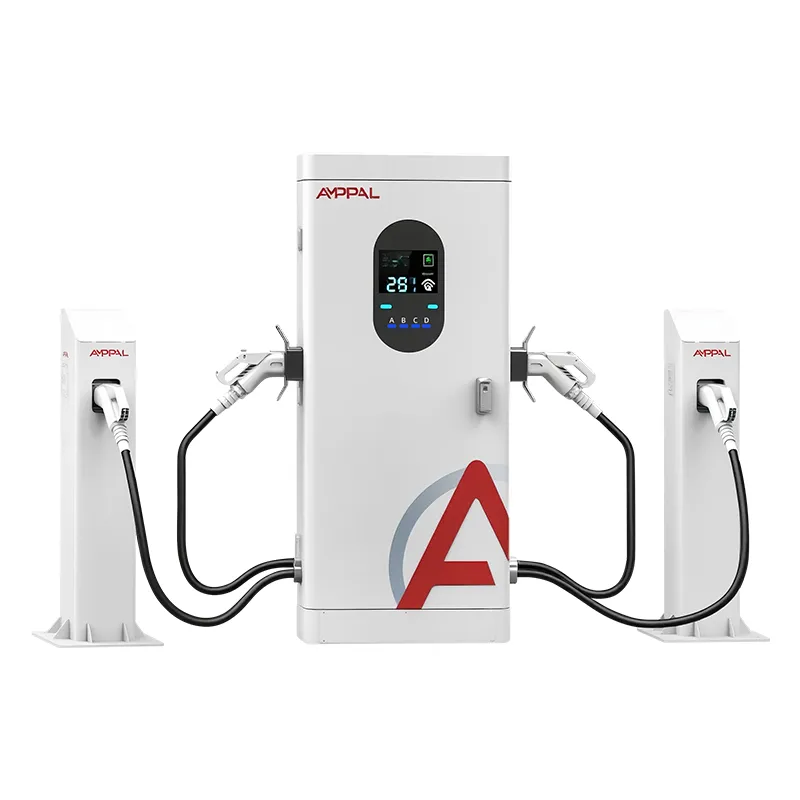

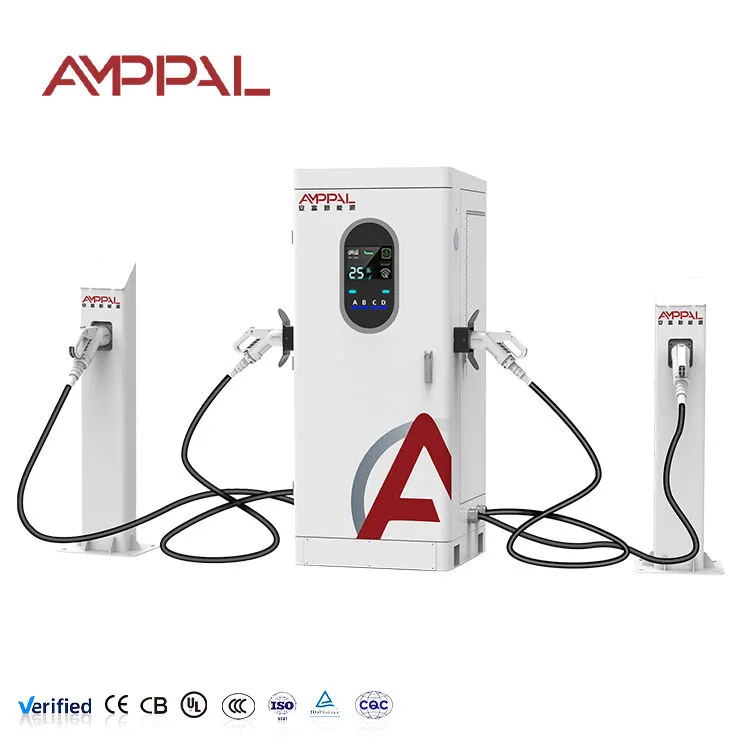

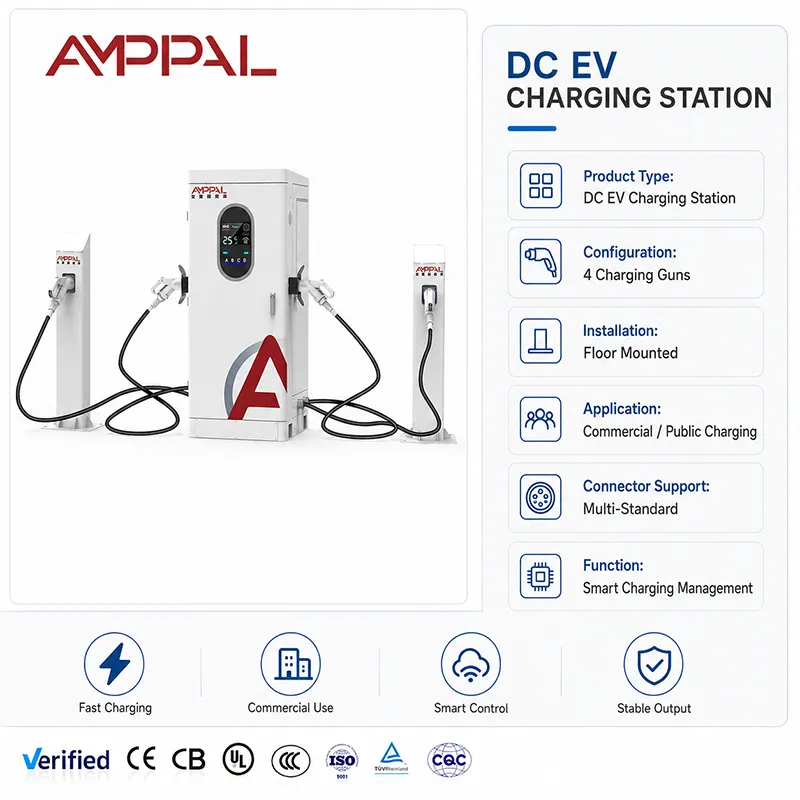

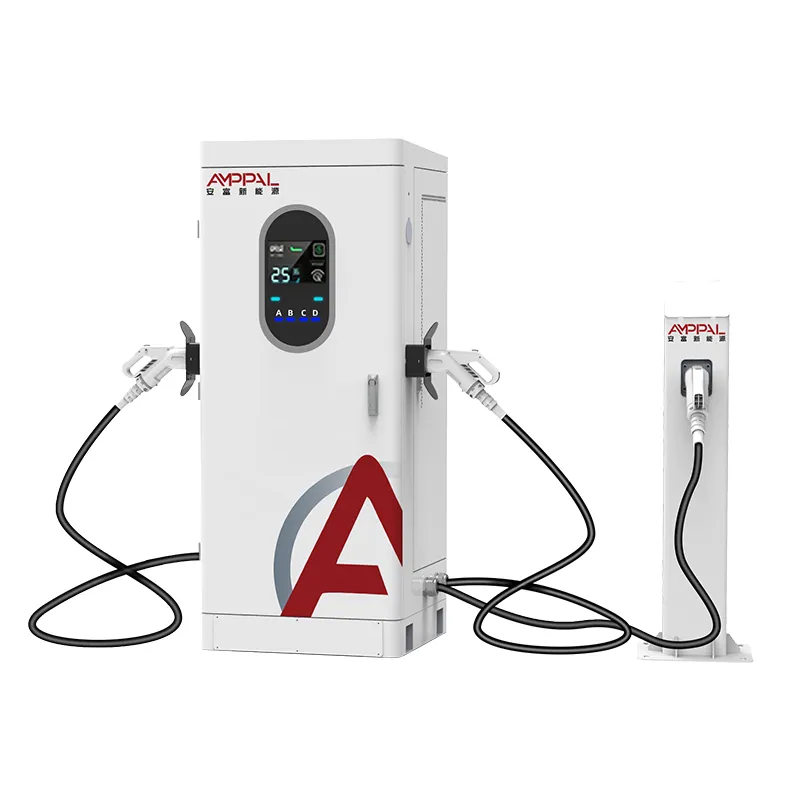

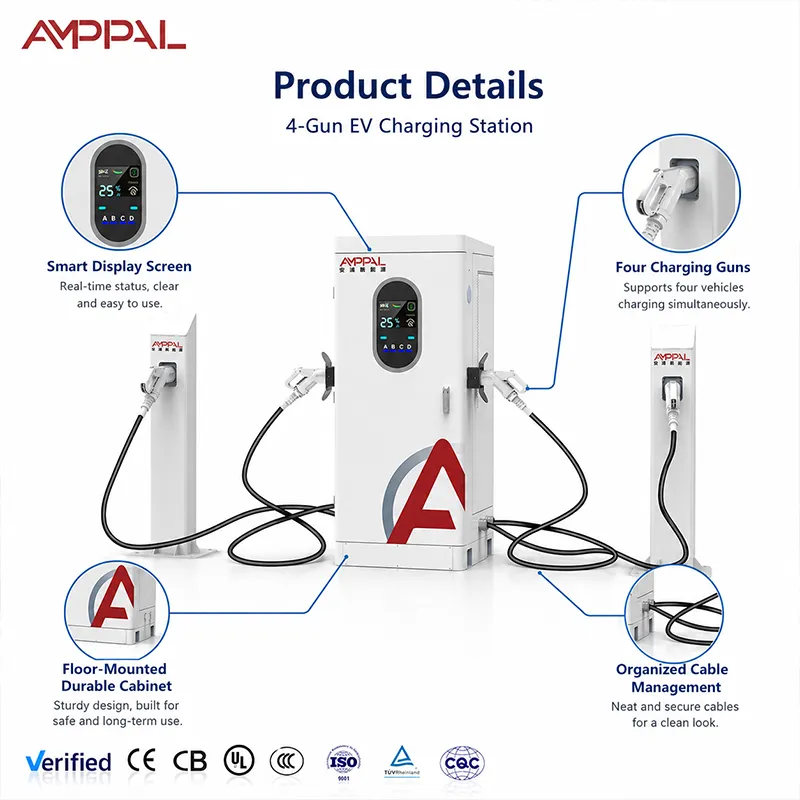

Este carregador EV DC multi-armas de 120kW para vários veículos e carregamento de frota é um carregador DC multi-armas integrado: um gabinete, uma entrada AC380V, quatro saídas compartilhando um único conjunto de energia. Não são quatro carregadores parafusados. É uma máquina de 120 kW cujo software decide para onde vai a energia, segundo a segundo. Operadores que entendem que o software molda a experiência na fila.

Cinco coisas que o mecanismo de alocação muda

Regras de alocação definidas por você, não pela fábrica: ordem de chegada, divisão uniforme ou prioridade - alteradas na tela sensível ao toque ou por meio do backend OCPP, sem abertura de gabinete.

Os canhões ociosos deixam de pagar o aluguel: quando a posição C está vazia, sua parcela flui automaticamente para os canhões ocupados. 120kW nunca ficam estacionados em uma tomada não utilizada.

A tela diz a verdade: cada sessão mostra tensão e corrente ao vivo, para que o motorista que "desacelerou" possa ver que é uma alocação, não uma falha. Essa tela encerra mais argumentos do que qualquer ticket de suporte técnico.

Os limites de corrente fazem parte da matemática: a saída chega a 250A, então um veículo de 800V sozinho pode consumir 120kW completos, enquanto um carro de 400V atinge o pico em torno de 100kW. O gabinete mostra os dois números ao vivo.

Especificações Técnicas

Onde um divisor de 120 kW ganha seu sustento

Depósitos de táxis urbanos: três táxis consomem 30kW cada, enquanto um sedã de alta voltagem ocupa o resto da piscina.

Estacionamento em hotéis e shoppings: os hóspedes pernoitam em um ritmo descontraído; só um visitante diurno chega perto dos 120kW completos.

Pequenos estaleiros com 4-8 EVs e uma única linha de alimentação de 120kW que o proprietário não atualizará.

Paradas nas rodovias com chegadas repentinas - quatro canhões absorvem uma pequena onda sem um segundo transformador.

Centros de transporte em climas quentes: o resfriamento por ar forçado e o gabinete IP54 suportam dias de 40 graus e calçadas empoeiradas.

Como o Gabinete decide quem recebe o quê

O controlador faz amostras continuamente de cada solicitação de pistola conectada – tensão da bateria, demanda de corrente e a regra que você selecionou. O padrão é o primeiro a chegar, primeiro a ser servido: o primeiro carro recebe o que pede, o segundo recebe o que resta, os que chegam depois dividem o que sobrou. Até mesmo a divisão divide o grupo entre as armas ocupadas.

Aqui está o que os motoristas matemáticos realmente sentem. Só um carro: a piscina cheia. Dois carros: 60kW cada. Quatro carros: 30 kW cada – presumindo que os veículos possam aceitar esses números. Duas advertências são importantes. Primeiro, o teto de 250A: uma bateria de 400V que pede 300A é limitada perto de 100kW, então o momento de “120kW completo” pertence aos veículos de 800V.

O que o motorista vê, então, é uma redução quando alguém novo se conecta e uma redução lenta da corrente à medida que sua própria bateria sobe. Nem é uma falha. A tela mostra a nova divisão em um segundo, e a faixa de LED muda de cor para que a fila saiba qual arma está livre.

Portões de qualidade por trás das marcas CE, TUV, UL e CB

Teste de tipo no gabinete completo, não em uma amostra de bancada: EMC, resistência dielétrica e aterramento de proteção verificados na unidade 1820x750x735 conforme enviada.

Névoa salina de 96 horas em gabinetes e carcaças de armas – a verificação de corrosão costeira que importa em locais do Golfo e do Sudeste Asiático.

Imersão térmica a 50ºC ambiente com portas fechadas; a curva de redução está impressa no manual e não é descoberta no local.

Teste IP54 de chuva e poeira em vedações de portas e prensa-cabos antes da unidade sair da linha.

Registros serializados: o arquivo de teste de cada gabinete pode ser solicitado junto com a remessa – útil quando uma licitação de projeto solicita comprovação.

Oito etapas da bobina de aço até um gabinete testado

1. Corte a laser em máquinas TRUMPF e dobra dobradeira CNC – o estágio de chapa metálica configura a história do IP54.

2. Revestimento em pó e cura, com uma amostra de névoa salina retirada de cada lote.

3. Montagem PCBA na linha DC; A AMPPAL executa a montagem CA e CC separadamente, portanto, os gabinetes CC nunca compartilham ferramentas com equipamentos CA.

4. Integração do módulo de potência com conjunto de barramento controlado por torque — um barramento solto aparece meses depois como um ponto quente.

120 kW em quatro armas é a matemática certa para o seu site?

Este gabinete se adapta a locais onde quatro veículos podem ser conectados ao mesmo tempo e as sessões duram de 25 a 60 minutos: depósitos, shoppings, hotéis, pequenas paradas em rodovias. Trabalhe de trás para frente a partir do seu alvo. Aproximadamente, com uma média de 40 kW por arma ocupada, uma recarga de 50 kWh leva cerca de 75 minutos quando o gabinete está cheio e cerca de 25 minutos quando um carro está sozinho na piscina.

Seja honesto sobre as incompatibilidades. Se todo o seu negócio for uma via rápida com um veículo por vez, um canhão único de 120 kW ou 160 kW custa menos. Se você precisar de quatro sessões simultâneas de 120 kW, este gabinete é quatro vezes menor – compre unidades separadas.

Por que os compradores encomendam este gabinete da AMPPAL

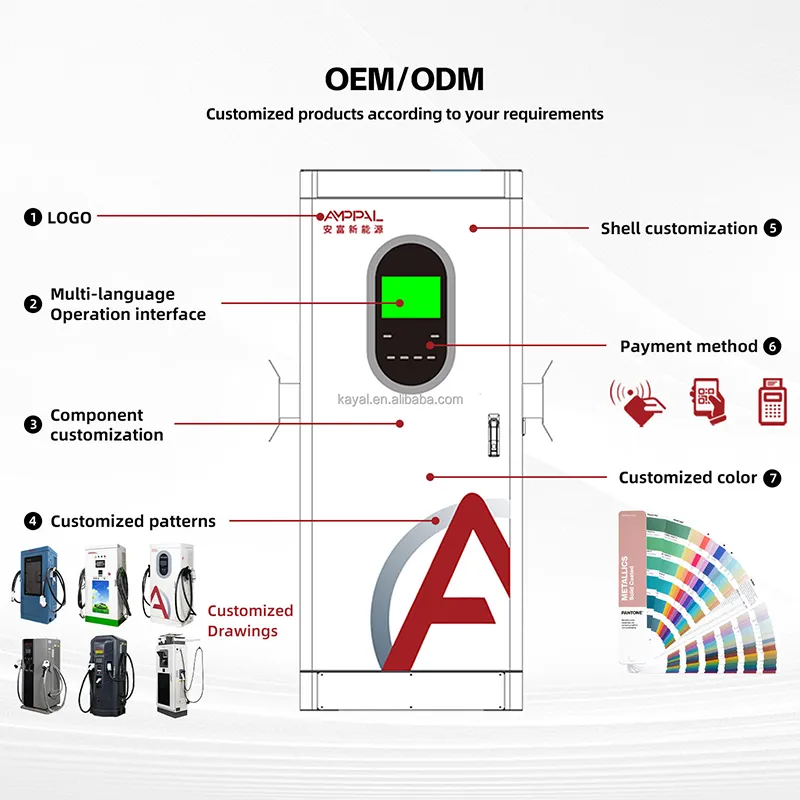

OEM/ODM sem drama: logotipo, cor, rótulos de armas e nomenclatura de back-end configurados no pedido; Os termos do MOQ são definidos por modelo na cotação e as unidades de amostra são enviadas antes do volume.

Prazo de entrega padrão de 15 a 20 dias úteis para este modelo, contados a partir do depósito e da arte aprovada.

Um conjunto de certificações que atende licitações no Oriente Médio, na UE e nas Américas: CE, TUV, UL, CB, além de CCC em casa.

Projetos de referência com dados operacionais reais: 500 unidades de refrigeração líquida fornecidas para o projeto de hidrogénio verde NEOM da Arábia Saudita, mais de 200 estações geridas pela nossa própria equipa.

Uma fábrica com 260 pessoas fundada em 2014 em Yueqing, Zhejiang – “capital elétrica da China” – exportando para mais de 40 países.

Caixa, palete, contêiner: como os 120kW são enviados

O gabinete é enviado na vertical em uma caixa de madeira dimensionada para o corpo de 1820x750x735 mm com cerca de 100 mm de folga de cada lado; as quatro armas ficam em compartimentos revestidos de espuma ao lado dele. O envelope da caixa sai próximo de 2,0 x 0,95 x 1,0 m, e o peso bruto final é indicado na lista de embalagem antes do envio.

Para cargas de contêineres, planeje esse envelope: um QG de 40 pés acomoda seis caixas em uma única fileira com espaço para acessórios, e verificamos novamente o plano de armazenamento em relação às dimensões reais do contêiner em cada pedido. Não há dois clientes que embalem a mesma mistura, por isso o diagrama de carregamento final é confirmado com você antes da partida do caminhão.

Os termos são de sua escolha — FOB, CIF, CFR, DDP ou EXW de nossa fábrica em Yueqing — e os documentos de embarque (fatura comercial, lista de embalagem, conhecimento de embarque, certificado de origem) são preparados por nosso balcão de exportação, que atende mais de 40 países de destino por ano.

Garantia e peças sobressalentes

Dois anos na unidade. Em gabinetes com múltiplas armas, os conjuntos de armas apresentam maior desgaste – temos estoque em todas as quatro posições.

Conjuntos de armas sobressalentes (com cabo de 5m ou 7m) despachados da fábrica de Zhejiang dentro de 48 horas para itens estocados.

Diagnóstico remoto através da conexão OCPP: a maioria das falhas de configuração são resolvidas no backend sem visita ao local.

Uma lista de verificação de serviço anual enviada com cada pedido: limpar filtros de ar, reapertar barramentos, inspecionar contatos de pistola em busca de marcas de queimadura.

Suporte ao comissionamento: uma chamada remota com nossos engenheiros para acompanhar a primeira sessão de ponta a ponta.

Peças sobressalentes no nível do módulo, não promessas no nível da placa: os módulos de potência podem ser trocados a quente e armazenados durante todo o período de garantia.

Errado vs Certo: Lidando com o Gabinete

Errado: estacionar de forma que o cabo de 5 m fique bem esticado e depois culpar o carregador quando o conector se desgasta. À direita: comprimento do cabo correspondente ao layout do compartimento – canhões de 7m em pistas distantes, 5m em pistas próximas, cabos devolvidos aos coldres após cada sessão.

Errado: empilhar caixas contra o lado ventilado do gabinete. À direita: manter 40 cm de espaço livre ao redor da entrada e soprar o filtro mensalmente.

Errado: dizer a um driver de 400V "você obterá 120kW" porque a placa diz 120kW. À direita: citando o número real – cerca de 100 kW em 400 V, 120 kW completos em 800 V – e apontando para a tela ao vivo.

Errado: alimentar o gabinete por uma tomada compartilhada ou por um disjuntor subdimensionado. À direita: uma linha AC380V + -15% dedicada, disjuntor com classificação correta e ligação à terra adequada - o diagrama de fiação está no manual.

Errado: deixar uma arma no asfalto molhado enquanto o próximo carro faz fila. À direita: coldre após o uso; a faixa de LED fica verde apenas quando a arma está posicionada e pronta.

O que as operadoras dizem após seis meses

Um gerente de uma garagem de táxi em Dubai atende por ordem de chegada e nos disse que a faixa de LED reduziu pela metade suas disputas na fila – os motoristas veem qual arma está livre antes de estacionar. Sua reclamação: o sol direto dificulta a leitura da tela de 7 polegadas no meio da tarde, então ele prendeu uma pequena cobertura sobre o gabinete.

Um operador de shopping em Kuala Lumpur encomendou canhões de 7 metros nas posições externas para que os carros da retaguarda possam chegar sem se arrastar. A receita por gabinete aumentou depois que ele mudou para divisão uniforme, porque nenhum carro monopolizou a piscina na hora do jantar.

Uma empresa de transportes em Varsóvia passa quatro carrinhas num armário durante a noite. A -15C o gabinete ligou e manteve a temperatura bem. Nota deles: o volume da campainha no final da sessão não pode ser silenciado no aplicativo, então um funcionário do turno da noite precisa caminhar até a tela – algo menor, mas eles pediram isso no próximo firmware.

Perguntas que os compradores fazem sobre alocação de energia

P: Se quatro carros forem conectados ao mesmo tempo, todos os quatro obterão exatamente 30kW?

R: Com divisão par, sim – 120 divididos por quatro canhões ocupados. Com a ordem de chegada, o primeiro carro fica com o que pediu e os demais compartilham o que resta. A tela mostra a divisão ao vivo.

P: Um motorista disse que sua velocidade caiu quando outro carro chegou. O carregador está falhando?

R: Quase certamente não. O gabinete realoca o pool quando uma nova sessão é iniciada; seus passos atuais descem em um movimento e a tela é atualizada. É política, não fracasso.

P: Uma arma pode sempre ter prioridade?

R: Sim, uma posição designada pode ser reservada como uma ação; os outros três dividem o que resta. Duas armas prioritárias precisariam de dois gabinetes – a matemática não permite isso.

P: Minha frota de 400 V terá 120 kW?

R: Não – o teto de saída de 250A limita um carro de 400V a aproximadamente 100kW. 120kW completos aparecem em veículos de 800V. É por isso que publicamos as especificações atuais em vez de atalhos de marketing.

P: Cabos de 5m ou 7m?

A: Ordene por geometria do compartimento. Faixas fechadas levam 5m (mais barato, menos cabos para gerenciar); o alcance da faixa cruzada precisa de 7m. Pedidos mistos são normais – especifique por posição.

P: As regras de alocação podem ser alteradas após a instalação?

R: Sim, na tela sensível ao toque ou através do OCPP, a qualquer momento, sem alteração de hardware. Duas semanas de dados A/B geralmente determinam qual regra se adapta ao seu site.

P: O que acontece se uma arma falhar?

R: Os outros três continuam trabalhando. Os conjuntos de armas podem ser substituídos em campo e estocados; uma posição com falha é exibida como falha na tela e no OCPP.

P: OCPP 1.6 ou 2.0?

R: Ambos. Informe-nos sua plataforma antes do envio e testaremos o handshake nela, para que o comissionamento não se transforme em uma sessão de depuração.
