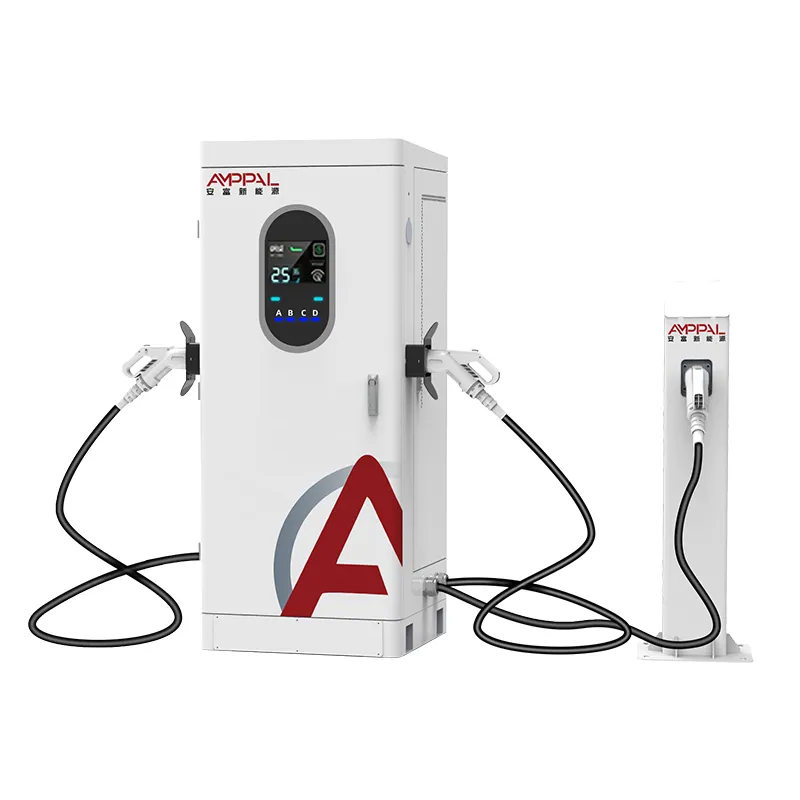

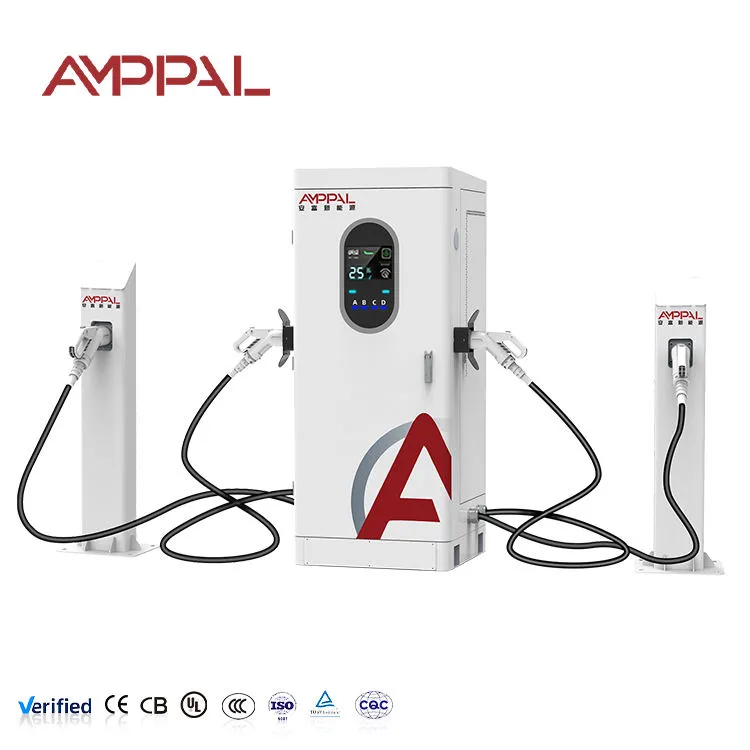

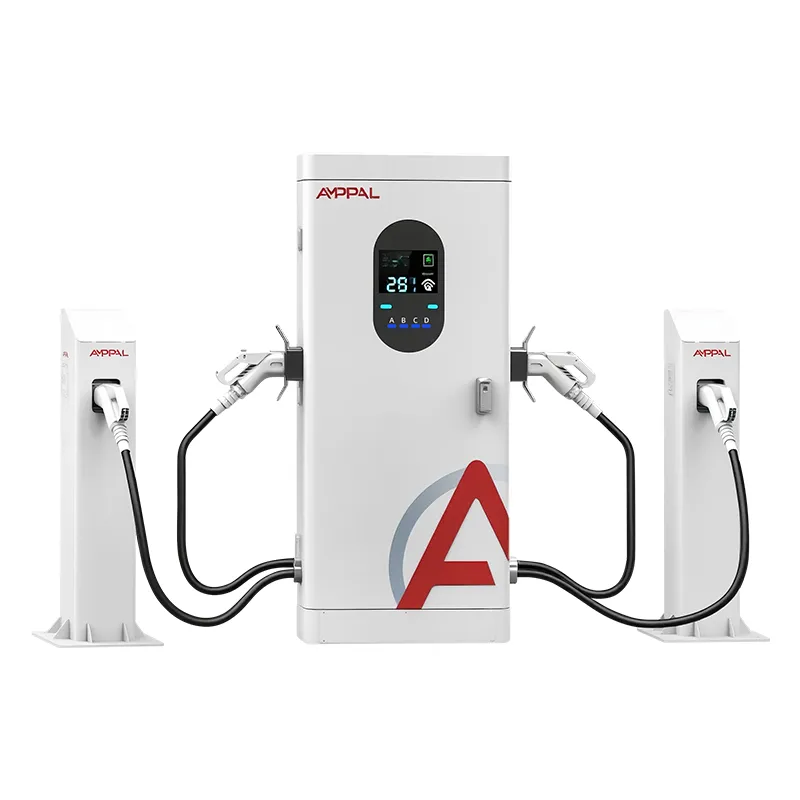

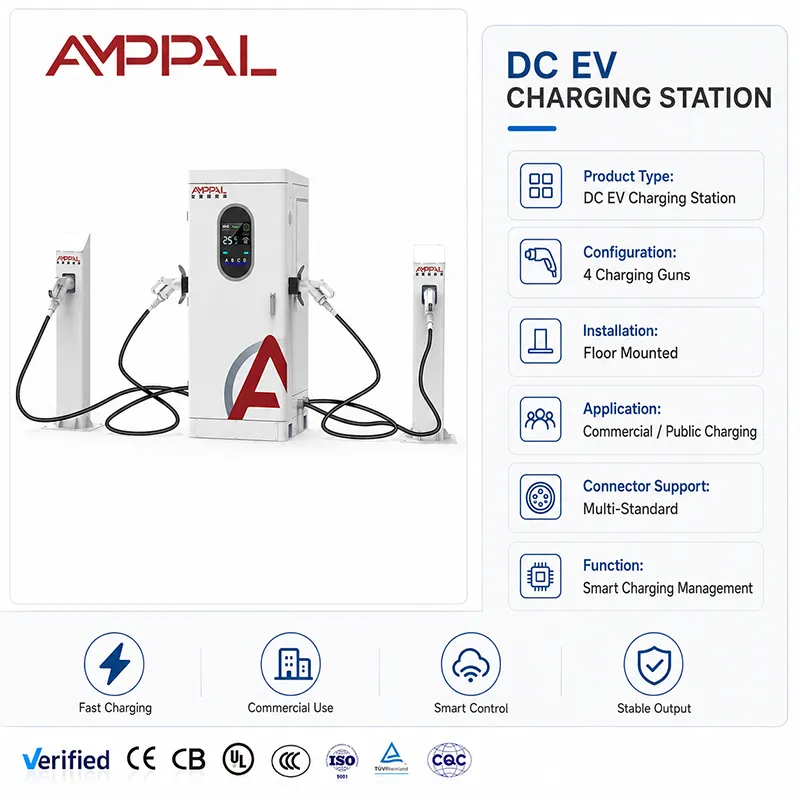

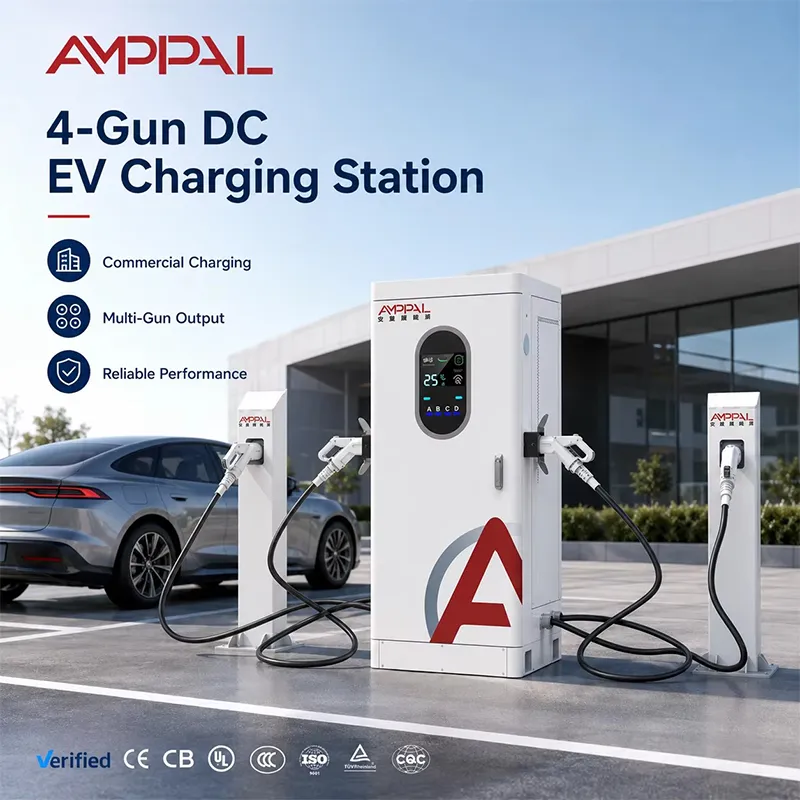

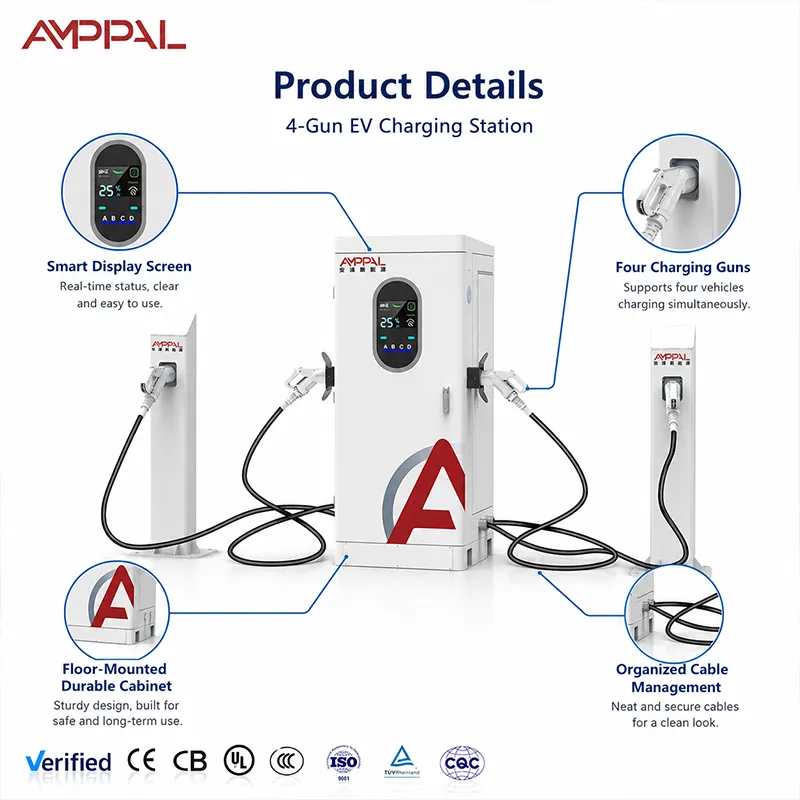

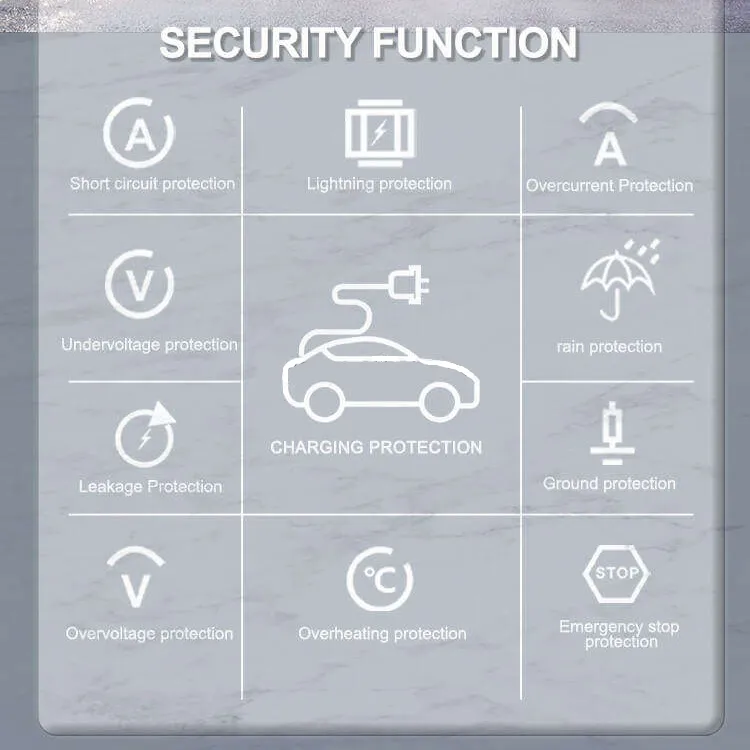

Estação de carregamento de veículos elétricos ultrarrápido multi-armas de 360 ​​kW para centros de carregamento em rodovias

O que um gabinete de 360 ​​kW exige do local ao seu redor

Antes de o primeiro cabo ser puxado, um gabinete de 360 ​​kW força o proprietário do local a responder a uma pergunta que a maioria dos instaladores evita: de onde vem a energia em plena carga? O AF-DC-360-Y-D-Z-4-H é um carregador DC integrado de quatro pistolas que consome até 360kW de uma alimentação AC380V e o distribui pelas posições A/B/C/D. No papel, isso é um carregador; na prática é uma pequena subestação com tela sensível ao toque. O gabinete exigirá de bom grado a sua contribuição total – a questão é se o seu transformador, alimentador e estrutura tarifária podem suportar o golpe sem drama.

É por isso que esta página foi escrita para engenheiros de projeto e proprietários de locais, não apenas para compras: capacidade de entrada, encargos de demanda, comportamento térmico na saída total de quatro pistolas e o papel da faixa de luz LED em um grande lote. Acerte esses quatro e o gabinete será enfadonhamente confiável. Se errar, cada fatura mensal será uma surpresa.

Decisões de projeto que importam com quatro armas em plena carga

360kW completos são alcançáveis, mas raros: no teto de 250A, um único carro de 800V consome até 200kW; o conjunto completo aparece quando vários veículos de 800 V são carregados juntos – projete para a média, não para o número de marketing.

O gerenciamento de carga OCPP 1.6/2.0 limita o consumo total do back-end, para que o gabinete possa funcionar com uma alimentação menor que 360 ​​kW.

Fácil de armazenar: o gabinete funciona bem com buffers de bateria – carregue o buffer fora do horário de pico, deixe-o carregar o rush matinal e reduza as cobranças de demanda.

A redução de potência é publicada, não descoberta: a curva térmica indica qual produção é sustentável a 50°C ambiente com todas as quatro pistolas quentes.

A faixa de luz LED duplica a sinalização à noite: os estados de cores (inativo/carregando/falha) são lidos a 30 metros, para que os motoristas parem de circular.

A medição por canhão e a telemetria OCPP completa alimentam o sistema de gerenciamento de energia em que os operadores do hub vivem.

Especificações Técnicas

Onde um gabinete de 360kW pertence (e onde não pertence)

Praças de atendimento rodoviário com orçamento real de transformadores e trânsito 24 horas.

Centros de frotas da cidade eletrizam dezenas de veículos durante a noite, com energia solar ou armazenamento no local.

Pontos logísticos e de transferência de cargas onde caminhões e vans chegam em ondas.

Pátios de terminais de aeroportos e ônibus com longa permanência e alto rendimento.

Não para locais com menos de 250 kW de entrada disponível – o gabinete é honesto sobre o que precisa, e o local também deve ser.

Estratégia Térmica e Derating sob Produção Total

O gabinete puxa 360kW somente quando o local permite e os veículos solicitam. No interior, o ar forçado resfria os módulos de potência, com a entrada no lado ventilado; o controlador monitora as temperaturas do módulo continuamente e ajusta a saída ao longo da curva de redução publicada antes que qualquer coisa desarme. Uma tarde quente de agosto, a 50ºC, poderá ver a produção limitada abaixo do valor nominal – uma negociação deliberada, não um fracasso.

Do lado da rede, a aritmética é simples: 360 kW em uma alimentação trifásica de 380 V significa aproximadamente 550 A de corrente de linha em plena carga, o que decide o disjuntor, a seção transversal do cabo e a altura livre do transformador. A maioria dos centros concentram a alimentação do gabinete a partir de um transformador de 400-500kVA ou dividem o local em duas alimentações. O gerenciamento de carga OCPP também pode limitar o gabinete em, digamos, 300kW durante as janelas de pico da rede elétrica, enquanto um buffer de bateria cobre o resto – o gabinete trata o limite como o novo total e o divide entre as armas ocupadas.

A banda LED ganha seu sustento nesta escala. Em um pátio escuro e movimentado, sua cor e padrão piscante informam ao motorista a 30 metros qual arma está livre, qual está carregando, qual está com defeito. Menos voltas circulares significam filas mais curtas, e os dados OCPP por arma permitem verificar o efeito da banda no rendimento após um mês.

A trilha de certificação em um gabinete em escala central

Teste de tipo de gabinete completo: EMC, resistência dielétrica, aterramento de proteção — o arquivo que o engenheiro do operador da rede realmente abrirá.

Névoa salina de 96 horas no recinto e nas armas; os centros costeiros levam isso a sério.

Uma imersão térmica de 50C com os dados de redução publicados ao lado.

Verificação de entrada IP54 em vedações e bucins.

Corrente CE, TUV, UL, CB, CCC, além de registros de teste serializados como construídos por unidade.

Passo a passo da fábrica: onde o gabinete de 360 ​​kW é construído

1. Corte a laser TRUMPF e dobra CNC em Yueqing; revestimento em pó com amostragem por névoa salina em lote.

2. PCBA na linha CC dedicada, separada da montagem CA.

3. Barramento controlado por torque e integração do módulo de potência — em 360 kW, uma junta solta representa risco de incêndio, portanto, cada junta é registrada.

4. Fiação de quatro pistolas com contatores e medição por posição.

5. Flash de firmware e handshake OCPP em um back-end de teste, incluindo scripts de gerenciamento de carga.

6. Burn-in de carga total em um banco de resistores com registros por unidade.

7. CQ final e serialização.

8. Embalagem - o prazo de entrega padrão é de 15 a 20 dias úteis, e a linha de capacidade anual de mais de 1 milhão de unidades mantém grandes pedidos dentro do cronograma.

Escolhendo um gabinete central: energia, rede e tudo mais

Comece com a grade, não com o gabinete. Pergunte o que sua conexão pode fornecer continuamente, e não o que ela pode sobreviver por um minuto. Se a resposta estiver abaixo de 300 kW, um gabinete de 360 ​​kW deve funcionar com tampa ou armazenamento OCPP – ou você deve reduzir para 240 kW e gastar o dinheiro economizado em uma segunda unidade mais tarde.

Onde este gabinete é a resposta errada: um local que vê um veículo por vez não precisa de quatro armas; um site sem um caminho de atualização do transformador não pode hospedá-lo honestamente; e um local cuja tarifa pune alta demanda simultânea precisa do plano de armazenamento e limitação assinado antes da compra, e não após a primeira fatura.

Notas de aquisição para projetos de grandes centros

Os projetos do Hub vivem ou morrem com base na documentação: certificados CE, TUV, UL, CB, CCC, além de registros de testes serializados, são enviados com o pedido, e nosso departamento de exportação prepara o conjunto completo de documentos para mais de 40 países.

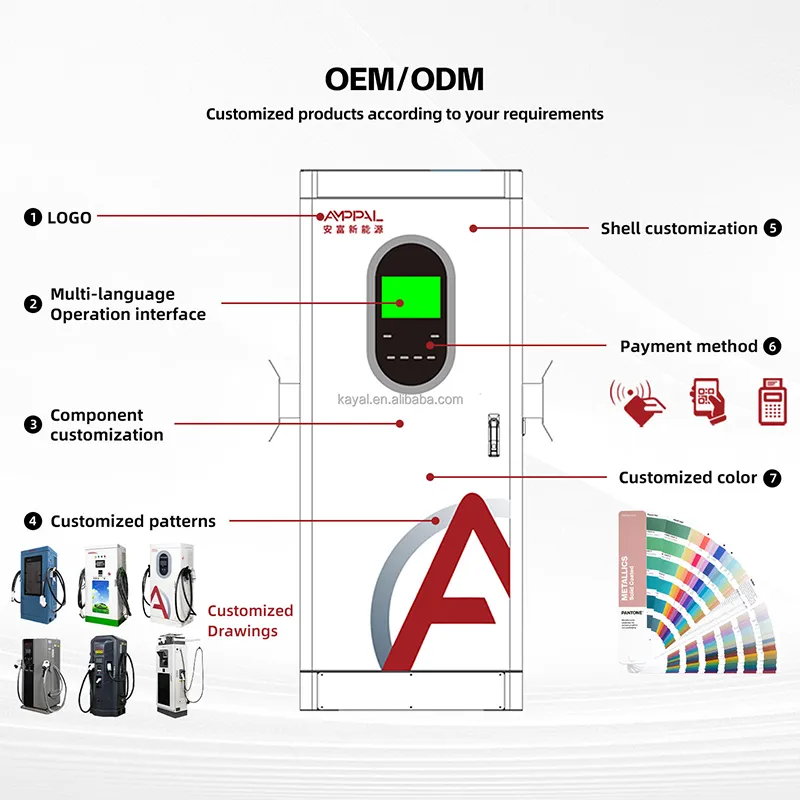

OEM/ODM em escala de hub: design corporativo, nomenclatura de back-end, configuração de conector por posição (CCS1/CCS2/GB/T/CHAdeMO/NACS) no momento do pedido.

Prazo de entrega de 15 a 20 dias úteis com slots de produção para pedidos de várias unidades; Termos MOQ por modelo na cotação.

A fábrica é a operadora: mais de 200 estações operadas por nossa própria equipe e 500 unidades refrigeradas a líquido fornecidas para o projeto de hidrogênio verde da NEOM saudita – referências em escala central, não apenas dados de laboratório.

Um especialista em “pequeno gigante” com 260 pessoas, fundado em 2014 em Yueqing, exportando para mais de 40 países – uma fábrica, um proprietário responsável.

Planejamento de frete para implementações em escala central

Cada gabinete é enviado na vertical em uma caixa de madeira de aproximadamente 2,0 x 0,95 x 1,0 m com compartimentos para armas cortados em espuma; o peso bruto e as dimensões da caixa estão na lista de embalagem antes do envio. As implementações centrais de vários gabinetes compartilham um slot de produção e uma janela de remessa.

A arrumação do contêiner é confirmada por pedido – seis caixas seguidas por 40 pés HQ sob nosso plano padrão, sempre verificadas novamente em relação às dimensões reais. Módulos sobressalentes e kits de pistolas viajam no mesmo contêiner para manter as peças de comissionamento juntas.

Termos comerciais FOB, CIF, CFR ou DDP de Yueqing com documentos de exportação completos. Para projetos de hub também fornecemos o dossiê de instalação: esquema elétrico, desenho de fundação e guia de configuração de gerenciamento de carga.

Estrutura de Apoio aos Operadores de Hub

Dois anos por gabinete. Em escala central, recomendamos manter um módulo sobressalente e um conjunto de canhão no local, em vez de esperar pelo frete.

Envio em 48 horas de peças sobressalentes estocadas de Zhejiang quando a peça sobressalente no local for usada.

Diagnóstico remoto de OCPP e suporte de firmware; scripts de gerenciamento de carga ajustados com nossos engenheiros.

Janela de manutenção trimestral: limpeza do filtro, reaperto do barramento, todos os quatro contatos da pistola inspecionados.

Supervisão de comissionamento por videochamada, além de documento de transferência de operações para sua equipe de turno.

Regras operacionais em nível de local para 360 kW

Errado: deixar o gabinete operar sem limites numa tarifa com cobranças de procura brutais. À direita: definindo limites de carga OCPP por janela de tempo – a energia chega mais tarde, a conta diminui.

Errado: bloquear o lado de entrada com sinalização ou cabeços. À direita: 40 cm de espaço livre e verificação mensal do filtro; o fluxo de ar é o sistema de resfriamento.

Errado: esperando 360kW completos a 50C ambiente. Certo: lendo a curva de desclassificação no manual e informando à equipe do local o que agosto realmente oferece.

Errado: estacionar o módulo sobressalente em qualquer lugar úmido. Certo: armazenar peças sobressalentes dentro de casa; um módulo úmido instalado meses depois falha precocemente e culpa o carregador.

Errado: usar as cores da faixa de LED como decoração. Certo: padronizar o significado das cores na sinalização do local para que os motoristas noturnos as leiam instantaneamente.

Notas do operador de hubs de alto rendimento

Uma operadora de praça de serviços rodoviários na Arábia Saudita combina o gabinete com um buffer de bateria e energia solar no telhado. Na alta temporada, o buffer carrega o rush matinal enquanto a alimentação da rede permanece abaixo do limite; ele credita ao gerenciamento de carga OCPP por manter a conta de demanda estável. Sua reclamação: a 50°C, o gabinete diminui mais cedo do que ele esperava – a curva do manual estava correta, mas ele gostaria que as vendas tivessem liderado com ela.

Um centro logístico na Alemanha movimenta caminhões e vans por meio de dois gabinetes. A faixa de LED reduziu a circulação noturna de forma mensurável – os motoristas apontam para a barra verde em vez de ler as telas. Problema menor: as caixas do primeiro contêiner não tinham olhais de elevação, então sua tripulação amarrou correias; adicionamos olhos às remessas posteriores.

Um depósito municipal na Turquia integrou o gabinete ao seu sistema de gestão de energia; os dados OCPP por arma agora alimentam relatórios mensais de custo da frota. A pequena reclamação: as atualizações de firmware precisam de uma janela de manutenção, que um depósito de 24 horas deve planejar – o agendamento de atualizações remotas está em nosso roteiro.

Perguntas frequentes sobre hub e grade

P: Qual transformador eu preciso para um gabinete de 360 ​​kW?

A: Planeje a corrente de linha de carga total de aproximadamente 550A em uma alimentação de 380V; a maioria dos locais usa um transformador de 400-500kVA ou dividido em duas alimentações. Confirme a tensão e o código local antes de fazer o pedido.

P: O gabinete pode funcionar em uma conexão menor?

R: Sim – o gerenciamento de carga OCPP limita o consumo total do back-end, para que o gabinete possa operar com, digamos, uma permissão de 250 kW, estrangulando durante os picos. Você compra o gabinete completo e depois aumenta a grade.

P: Como o armazenamento combina com este gabinete?

R: Carregue a bateria fora do horário de pico, descarregue-a no horário de pico da manhã e deixe a tampa do gabinete manter a rede abaixo do limite de carga por demanda. Nossos engenheiros revisarão o esquema de controle com seu integrador.

P: A saída total de quatro pistolas superaquece o gabinete?

R: O controlador compensa ao longo da curva de redução publicada antes de qualquer desarme. A uma temperatura ambiente de 50°C, 360 kW completos podem não ser sustentáveis ​​para sessões longas; a curva do manual diz o que esperar.

P: Qual é o máximo real para um único carro?

R: Limitado pelo teto de 250A: cerca de 200kW a 800V, cerca de 100kW a 400V. Os 360 kW completos aparecem apenas quando vários veículos de 800 V compartilham o pool.

P: Quais conectores posso configurar?

A: CCS1, CCS2, GB/T, CHAdeMO e NACS, atribuídos por posição no momento do pedido. Configurações mistas para frotas mistas são padrão.

P: Quais peças sobressalentes um hub deve manter no local?

R: Nosso conselho é um módulo de potência e um conjunto de pistola por gabinete; ambos podem ser trocados a quente e cobertos pela garantia de dois anos, com envio em 48 horas quando o estoque no local acabar.

P: Prazo de entrega e documentos para uma implementação de 3 a 5 gabinetes?

A: 15-20 dias úteis a partir do depósito; as caixas são enviadas em uma janela com documentos de exportação completos, registros de testes serializados e o dossiê de instalação.
