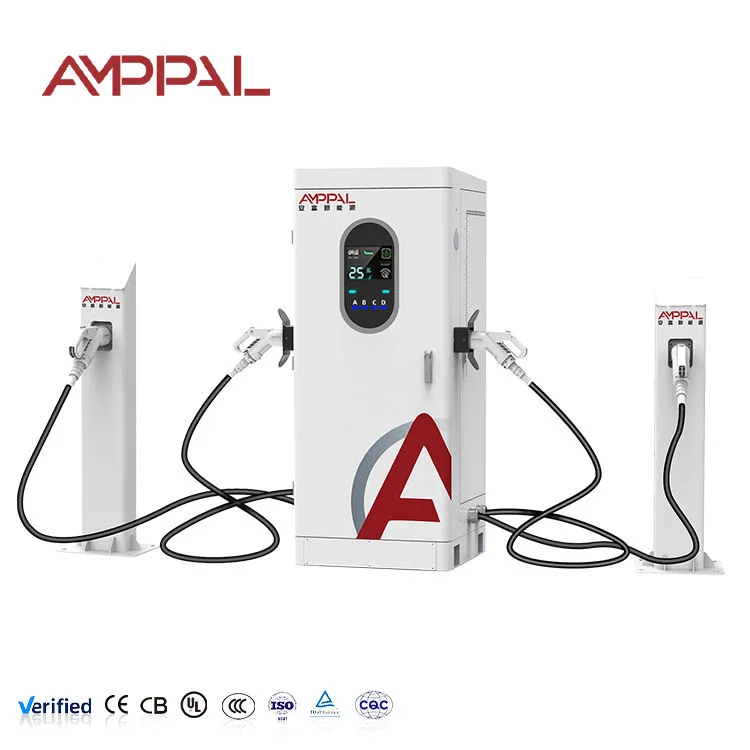

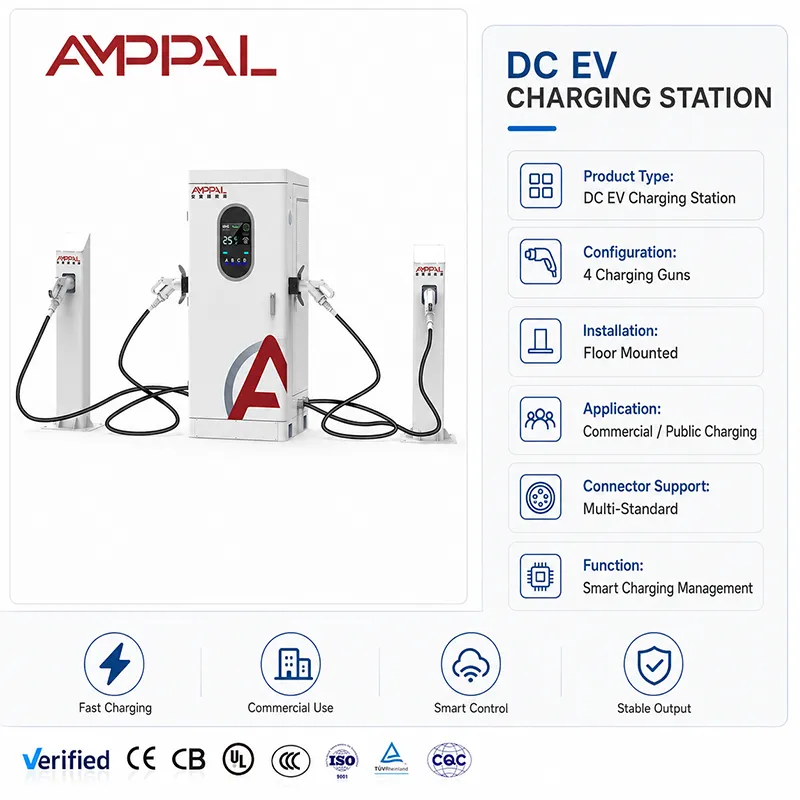

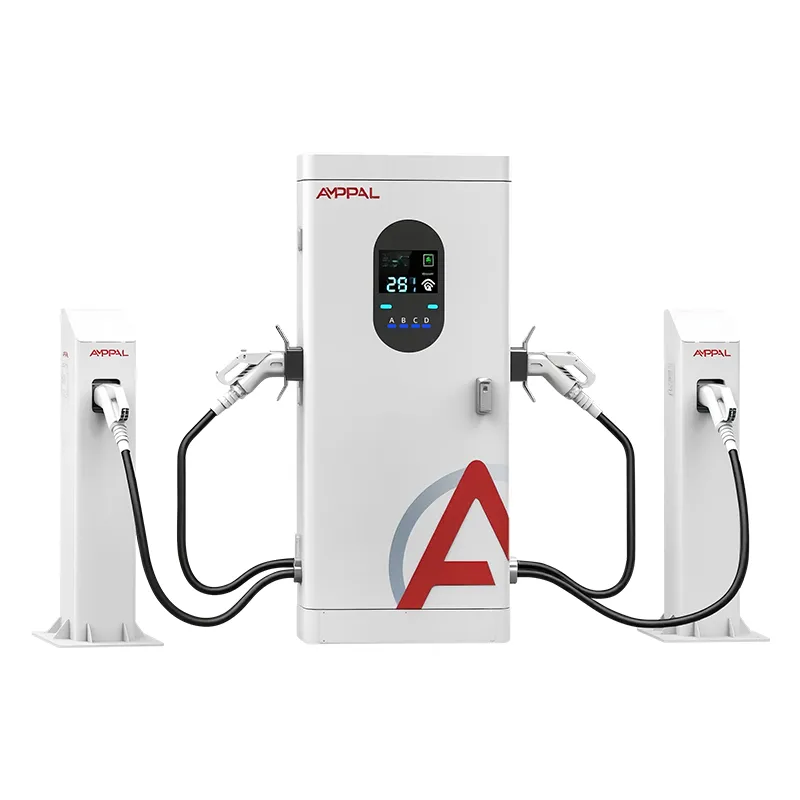

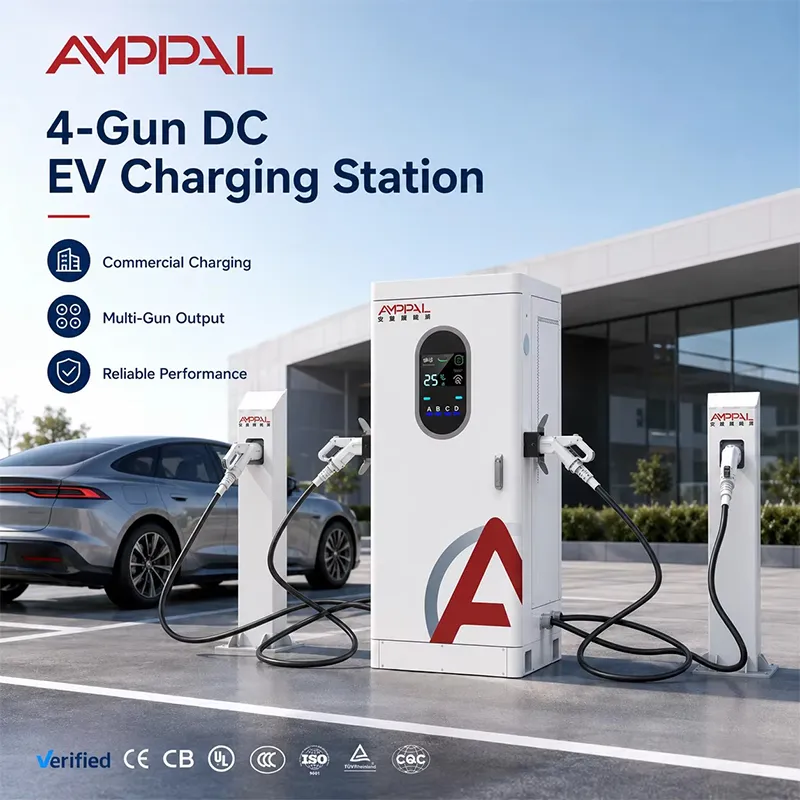

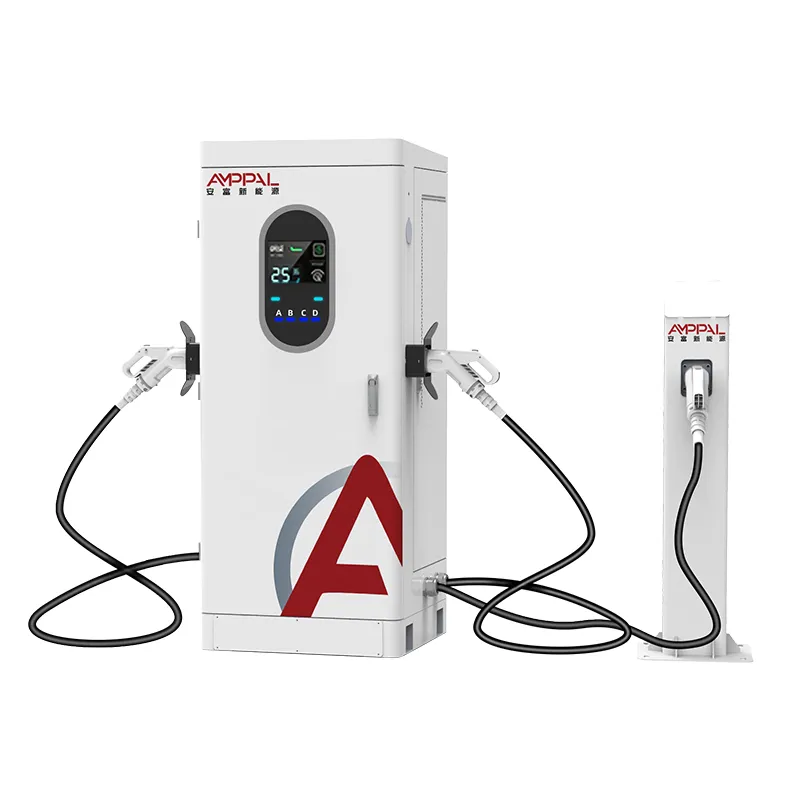

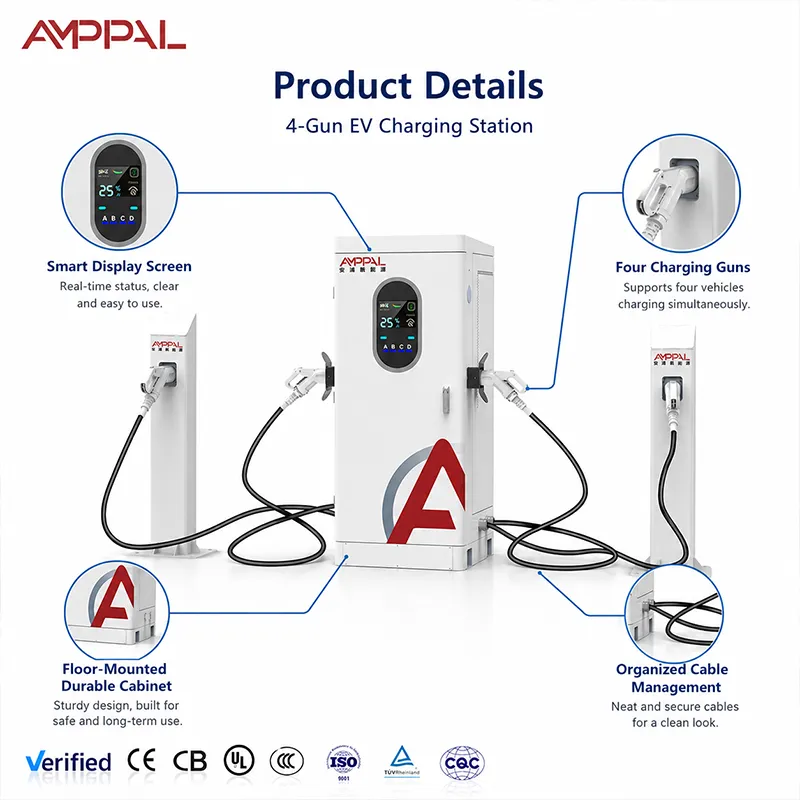

Estação de carregamento rápido de veículos elétricos DC multiconector de 160kW para frotas comerciais

O que 160kW distribuídos por quatro armas compram para você

A maioria dos construtores de estações começa com a pergunta errada: “qual é o tamanho do carregador?” em vez de "quantos veículos por dia deve servir?" Esta página faz a aritmética que um banqueiro faria antes de assinar. O AF-DC-160-Y-D-Z-4-H é um gabinete DC integrado de quatro pistolas – 160kW de saída, posições A/B/C/D, uma entrada de 380V – e todo o seu argumento econômico é que a contagem de armas, e não a potência de pico, define seu teto de receita. Um único canhão de 160 kW atende um carro por vez.

Pense nisso como um seguro de capacidade. Os carros que chegam a uma estação real são uma loteria: um táxi que quer 40 minutos, um viajante que quer 20, um caminhão que quer 90. Uma unidade de uma arma serializa essa loteria – cada carro espera sua vez.

Os argumentos econômicos para quatro armas em vez de uma

Mesma potência, até quatro sessões simultâneas: este gabinete e um canhão único de 160kW consomem a mesma alimentação; o gabinete apenas impede que um carro bloqueie toda a fila.

A utilização de armas aumenta porque a barreira para ocupar uma arma é mais baixa: qualquer carro pode assumir qualquer posição, enquanto uma via rápida apenas de 800V rejeita completamente os carros mais antigos de 400V.

O tempo médio de espera cai sem comprar mais rede: teoria da fila na prática – quatro serviços curtos vencem um serviço longo pela mesma energia.

As metas de receita por arma são mais fáceis de atingir: 160kW dividido por quatro armas é uma média de 40kW por posição, e um dia de sessões constantes rende melhor do que o mesmo kWh através de uma arma.

Menor custo de instalação por veículo atendido: um gabinete, um alimentador, uma fundação, um registro OCPP — versus duas unidades de canhão único.

O teto de 250A é bastante generoso: a 400V, uma arma solitária pode extrair 100kW; a 800 V, um carro sozinho consome até 160 kW. O pool raramente é o gargalo no tráfego misto.

Especificações Técnicas

Tipos de locais onde a contagem de armas supera a potência da unidade

Local de trabalho e estacionamento onde os carros ficam parados por 30 a 90 minutos – o tempo de permanência é longo o suficiente para que a média de 40 kW não seja um compromisso.

Lotes municipais na calçada ou em supermercados com rajadas de chegada imprevisíveis.

Locais com limite de rede rígido: 160kW é frequentemente o maior consumo que uma tolerância modesta tolera sem uma atualização do transformador.

Postos de combustível franqueados adicionando suas primeiras ilhas EV à capacidade elétrica existente.

Pátios de frota cujos veículos sejam da classe 400V; o layout de quatro canhões mantém todos os veículos carregados sem uma faixa de alta tensão.

Como um pool de 160 kW atende quatro veículos em sequência

O gabinete mantém o pool em 160 kW no total e distribui-o de acordo com a regra que você definir – ordem de chegada, divisão uniforme ou prioridade. Sob divisão uniforme, quatro canhões ocupados operam perto de 40kW cada; um carro de 50 kWh entrando com 40% de carga sai em aproximadamente 60-75 minutos.

O detalhe do dinheiro é a utilização. Um carregador de 160 kW de uma pistola não ganha nada enquanto está ocioso; este gabinete ganha alguma coisa sempre que qualquer uma das quatro posições está ocupada. Faça a aritmética com sua própria tarifa: 40 sessões por dia com média de 20 kWh cada uma são 800 kWh através do gabinete.

Os dados da sessão retornam por arma no OCPP 1.6/2.0, para que você observe a utilização semana após semana e mova as regras de alocação quando uma posição apresenta desempenho inferior. Esse ciclo de feedback é a diferença entre possuir um carregador e possuir uma linha de receita.

O que nossos relatórios de teste realmente cobrem

Testes de EMC e de tipo dielétrico de gabinete completo, e não amostras apenas de módulos – o arquivo que um oficial de concurso europeu realmente deseja ler.

Névoa salina de 96 horas no gabinete IP54 e nas carcaças das armas, com fotos dentro do relatório.

Uma execução de absorção térmica de 50°C mostrando onde a produção diminui, para que o plano do local nunca descubra o limite em agosto.

Verificação de entrada IP54 em vedações e bucins, além de choque mecânico no invólucro.

Certificados CE, TUV, UL, CB e CCC atuais e disponíveis mediante solicitação, com registro de teste serializado por unidade.

Como 1 milhão de unidades por ano de capacidade mantém os prazos de entrega em 15 a 20 dias úteis

1. Chapa metálica: corte a laser TRUMPF e dobradeiras CNC em Yueqing; o gabinete começa como uma bobina de aço, não como uma peça de catálogo.

2. Revestimento em pó com amostragem por névoa salina em lote.

3. PCBA na linha CC dedicada — os pisos de montagem CA e CC são separados, portanto, ferramentas e limpeza nunca se misturam.

4. Conjunto de barramento e módulo de potência com ferramentas controladas por torque; cada junta é registrada.

5. Fiação de quatro pistolas: contatores por posição, medição e alívio de tensão.

6. Teste de firmware e handshake OCPP em uma plataforma de teste.

7. Burn-in de carga total em um banco de carga, registrado por gabinete.

8. CQ final, serialização e entrega para embalagem - é por isso que a cotação padrão diz 15 a 20 dias úteis e é por isso que geralmente superamos isso.

Guia de dimensionamento: quando 160kW supera 2x80kW ou um único 160kW

Compare três opções em seu site. Um canhão único de 160 kW: gabinete mais barato, melhor experiência com veículo único, pior comportamento na fila. Duas unidades de canhão único de 80kW: duas pistas, mas cada uma atinge perto de 80kW e você paga por dois alimentadores e duas fundações. Um canhão de quatro canhões de 160 kW: quatro pistas de um alimentador; um carro solitário ainda chega a 160 kW (o teto de 250 A permite 800 V).

Quando isso não acontece: se todos os seus motoristas são caminhões que precisam de mais de 150 kW por sessão, quatro faixas com média de 40 kW são o formato errado – compre unidades grandes dedicadas. Se as sessões devem terminar em menos de 15 minutos, nada na classe de 160 kW resolve isso. E se o seu site nunca vê mais de dois carros ao mesmo tempo, uma unidade de duas armas custa menos.

Cinco fatos contratuais que os compradores perguntam primeiro

Prazo de entrega: 15-20 dias úteis a partir do depósito e aprovação da arte - escrito no orçamento, não descoberto posteriormente.

MOQ: indicado por modelo na cotação; as unidades de amostra são enviadas primeiro para que a reivindicação de qualidade possa ser testada antes do volume.

Garantia: dois anos, módulo e nível de pistola – as peças que falham, não a pintura.

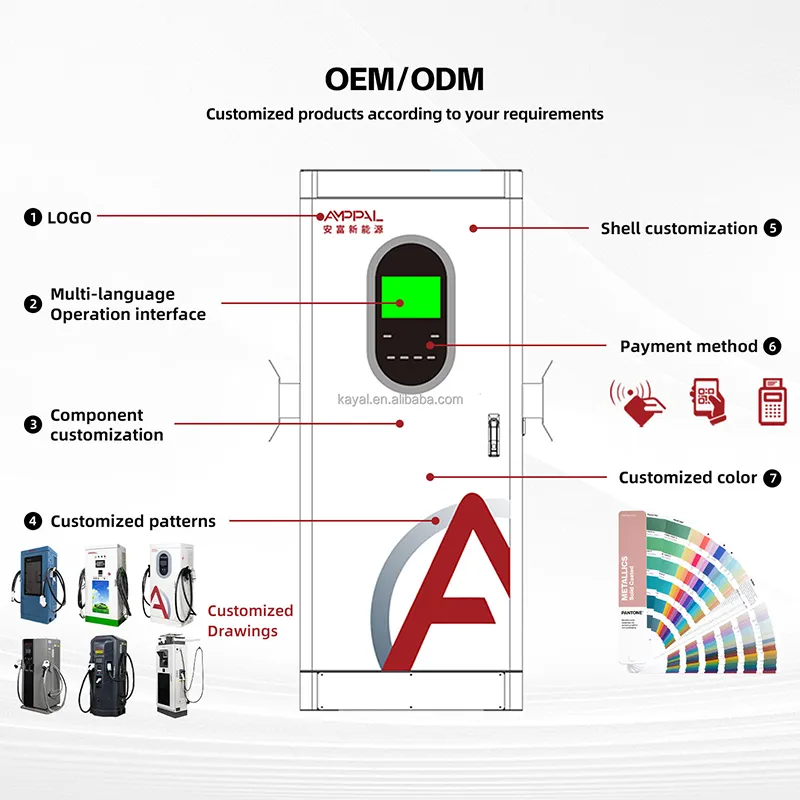

Personalização: marca OEM, cor, etiquetas de armas e nomenclatura de back-end no momento do pedido; a fábrica fez OEM/ODM para compradores em mais de 40 países.

Escala de referência: mais de 1 milhão de unidades cumulativas entregues até 2024, mais de 200 estações operadas por nossa própria equipe, 500 unidades refrigeradas a líquido para a NEOM saudita – a fábrica está em jogo.

Envio de um gabinete 1820x750x735 sem drama

O envelope da caixa tem cerca de 2,0 x 0,95 x 1,0 m, incluindo compartimentos de armas revestidos de espuma; o gabinete anda na vertical, as armas protegidas contra movimento. O peso bruto aparece no Packing List, que enviamos antes da saída do caminhão para que seu despachante planeje sem surpresas.

O frete marítimo é padrão: FOB, CIF, CFR ou DDP de Zhejiang. Um QG de 40 pés contém seis caixas seguidas de acordo com nosso plano de armazenamento padrão; os diagramas de carregamento finais são confirmados por pedido porque as misturas variam.

Os documentos – fatura comercial, lista de embalagem, conhecimento de embarque, certificado de origem – vêm de nosso balcão de exportação, que envia para mais de 40 países anualmente. Os importadores iniciantes recebem uma lista de verificação de documentos com antecedência; vimos quais estâncias aduaneiras pedem o quê.

Prazo de dois anos, envio de peças em 48 horas

Mandato de dois anos. Para um operador que executa números de utilização, o número relevante é o envio de peças em 48 horas, e não a duração da garantia em si.

Envio em 48 horas de peças sobressalentes estocadas – conjuntos de armas, módulos, controladores – da fábrica de Yueqing.

Diagnóstico remoto de OCPP para problemas de configuração e firmware; a maioria dos ingressos fecha sem uma visita ao local.

Lista de verificação anual: limpeza do filtro, reaperto do barramento, inspeção do contato da pistola — enviamos com cada pedido.

Chamada de comissionamento com engenheiro na primeira sessão.

Peças sobressalentes em nível de módulo são mantidas durante todo o período de garantia, portanto, um módulo com falha é uma troca, não um tíquete de reparo.

Hábitos do operador que prolongam a vida útil da arma

Errado: deixar os drivers puxarem o conector pelo cabo. À direita: segurando a alça e montando uma pequena placa – os contatos da arma são um item de desgaste e a garantia de dois anos não cobre abuso.

Errado: enrolar um cabo de 7 m em volta do coldre em clima congelante. À direita: laços soltos e uma inspeção da jaqueta em busca de rachaduras.

Errado: definir divisão uniforme quando uma arma fica em uma zona morta que ninguém usa. À direita: verificar mensalmente os dados do OCPP por arma e mudar uma posição de baixo uso para prioridade ou mudar sua regra.

Errado: operar o gabinete em um gerador sem uma ligação neutra-terra adequada. À direita: uma alimentação AC380V + -15% estável; o diagrama de fiação do manual cobre os detalhes da ligação.

Errado: limpar a tela sensível ao toque com sprays solventes. À direita: um pano de microfibra seco; solventes obscurecem a exibição ao longo de uma temporada.

Feedback do comprador em locais de trabalho

Um franqueado de posto de combustível na Polônia colocou um gabinete ao lado de duas unidades de canhão único existentes e observou o gabinete de quatro armas ganhar mais que ambos nos picos de fim de semana – a fila se espalhava por quatro faixas em vez de ficar atrás de uma. Sua reclamação: o padrão de divisão uniforme do primeiro firmware subalimentava sua área de táxi prioritária, que ele corrigiu com uma mudança de regra no aplicativo.

Um operador de armazém no México opera oito vans de entrega em um gabinete durante a noite. Ele nos disse que o prazo de entrega de 15 a 20 dias úteis era mais importante do que o preço – o carregador antigo morreu em dezembro e o novo foi enviado antes do feriado. A reclamação: seu eletricista queria os terminais de entrada do lado esquerdo; o nosso fica na parte inferior, então o roteamento do conduíte demorou uma hora a mais.

Um comprador municipal no Chile testou a unidade de amostra durante um mês em uma estação de ônibus antes de encomendar o volume. O despacho extra de 48 horas foi citado em sua avaliação de licitação como o motivo da vitória da AMPPAL. Nota menor: ele gostaria que a faixa de LED tivesse um padrão "reservado" constante; uma nota de firmware entrou em nossa lista de pendências.

Perguntas sobre ROI que respondemos em 160kW

P: Quantos carros por dia um gabinete de quatro armas de 160 kW pode atender?

R: Depende do tempo de permanência, mas um número de planejamento realista é de 30 a 60 sessões em um dia de operação de 14 horas, com média de 20 a 30 kWh por sessão. Abaixo da média de 30 kWh, a piscina raramente fica inativa por muito tempo.

P: 40 kW por arma é muito lento?

R: Para um carro de 50 kWh, de 20% a 80%, cerca de 45 minutos a 40 kW. Se o seu público espera sessões de menos de 30 minutos, avalie: este gabinete é uma peça de economia, não um quebra-recorde.

P: Um carro solitário de 800 V realmente consegue 160 kW?

R: Até o teto de saída de 250A – em 800V são 160kW completos; a 400 V, um carro solitário atinge perto de 100 kW. A tela mostra a figura ao vivo.

P: Que matemática de retorno você recomenda?

R: Receita do modelo por arma: horas ocupadas vezes energia média vezes margem tarifária. Execute-o para uma arma e para quatro; o gabinete de quatro armas geralmente vence cerca de 15 sessões por dia.

P: Posso adicionar este gabinete a um alimentador de 160 kW existente?

R: Sim – ele consome a mesma alimentação AC380V que uma única unidade de 160 kW. A diferença está puramente dentro do gabinete.

P: A garantia cobre armas?

R: Dois anos, módulos e armas incluídos, com envio em 48 horas com peças sobressalentes em estoque. Danos nos cabos causados ​​por abuso do driver não são cobertos.

P: E se meu site ultrapassar 160 kW?

R: Mantenha este gabinete e adicione um segundo; cada um é independente de seu próprio alimentador. Muitas operadoras aumentam a capacidade em etapas de 160 kW exatamente por esse motivo.

P: A plataforma de carregamento pode ser OCPP 1.6 e 2.0?

R: Ambos são suportados. Testamos o handshake em sua plataforma antes do envio.
