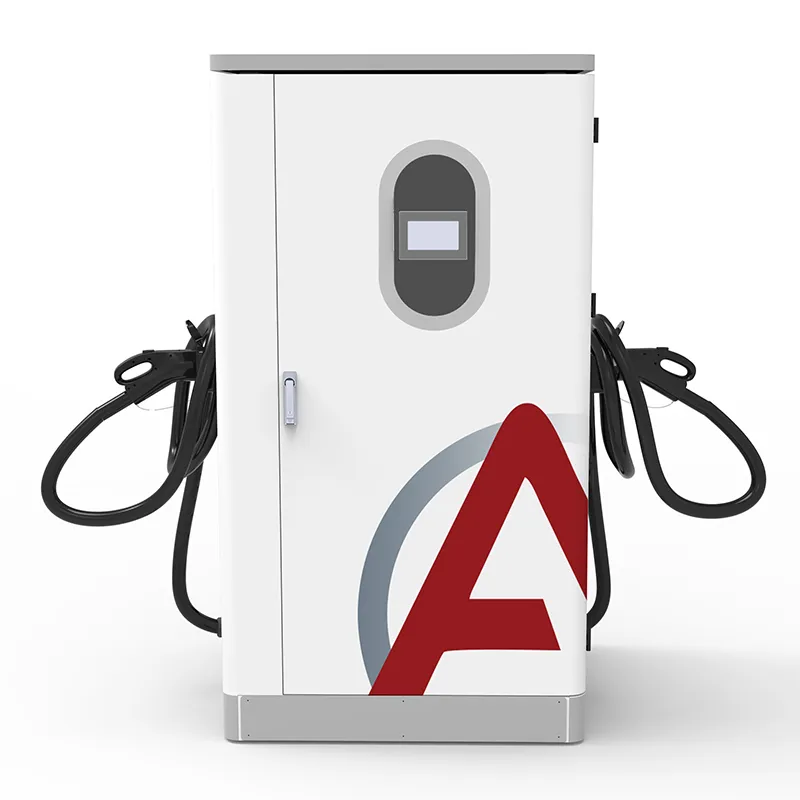

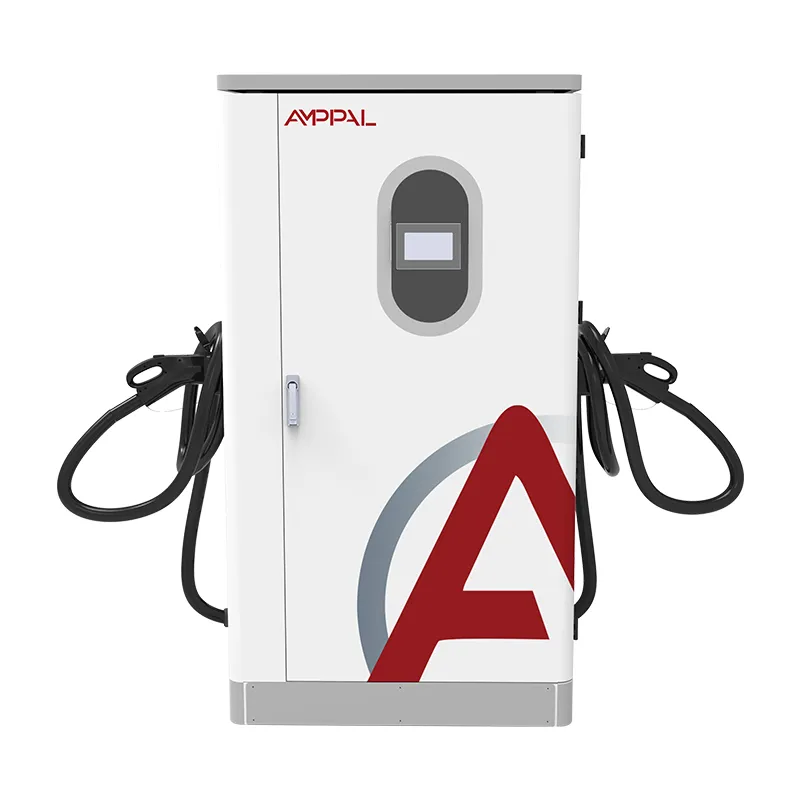

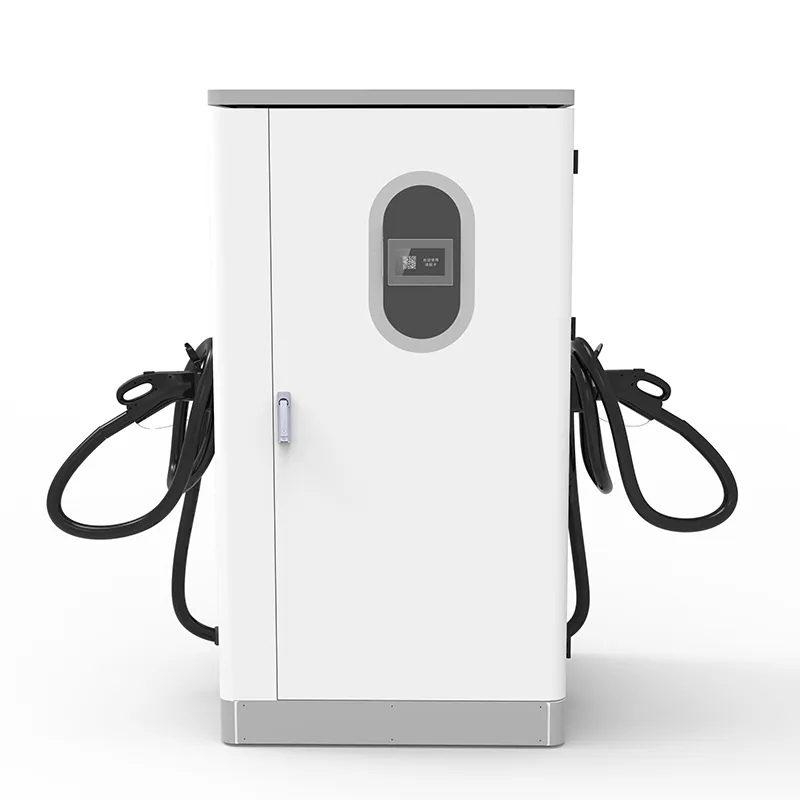

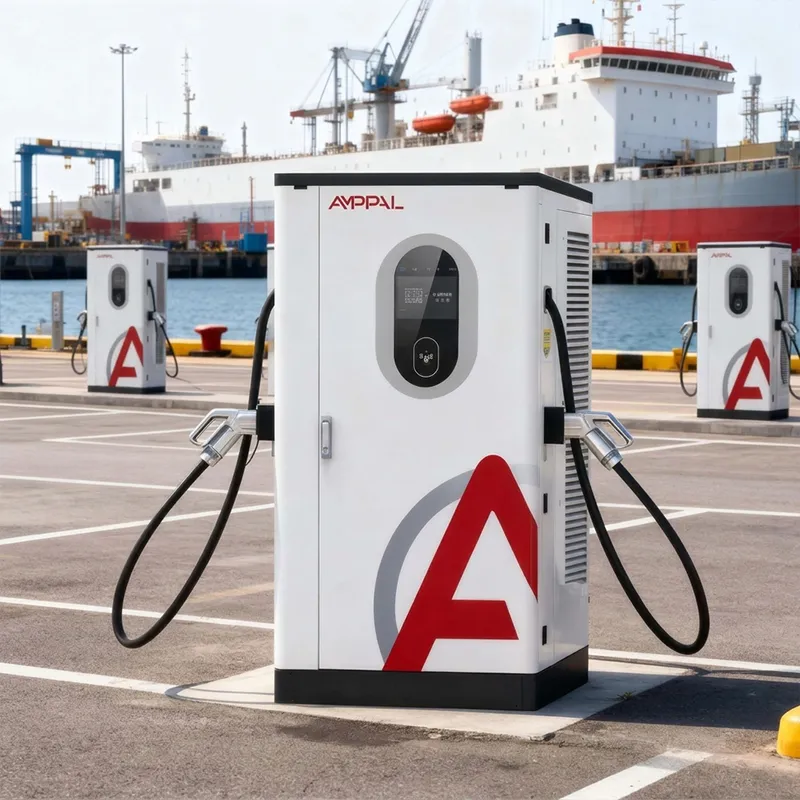

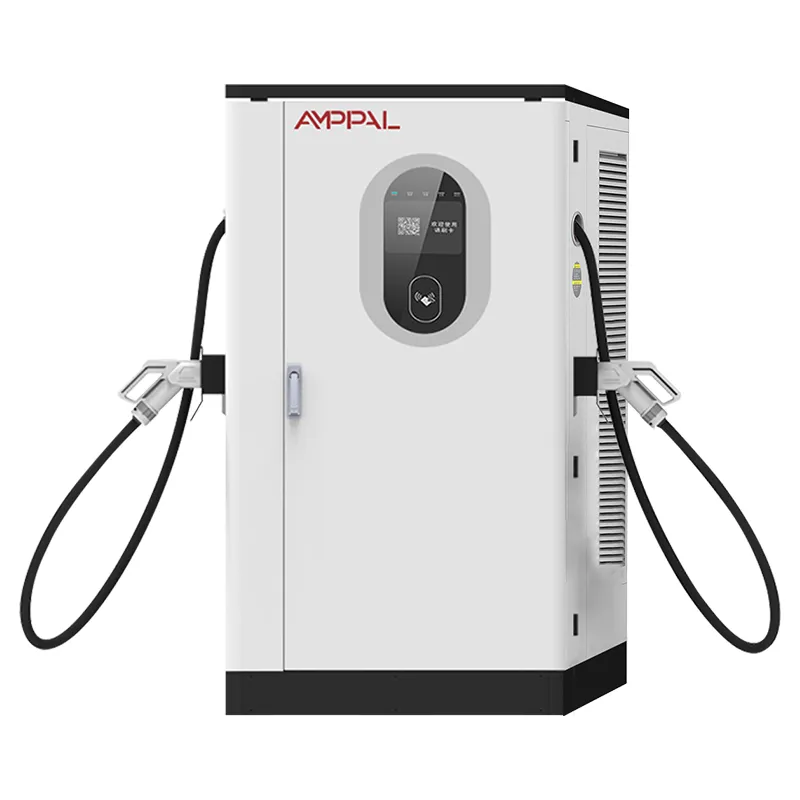

Estação de carregamento de veículos elétricos CC de alta potência de 360 ​​kW para grandes depósitos de frotas

Por que um carregador que tolera redes ruins vende melhor no exterior

Pergunte a um instalador em Lagos, a um engenheiro local em Almaty ou a um proprietário de hotel em Bali o que mata os carregadores CC e você obterá a mesma resposta antes de terminar a pergunta: a rede. Tensão que cai ao meio-dia, frequência que oscila quando um grupo gerador a diesel compartilha o ônibus, quedas de energia sem aviso prévio – a maioria dos carregadores rápidos construídos para redes elétricas europeias organizadas dobram em seis meses.

O AF-DC-360 foi projetado para essas condições. Seu estágio de entrada aceita AC380V ±15% e a banda completa de 45-65 Hz, portanto, o mesmo gabinete que funciona com rede elétrica de 50 Hz em Riad funciona na rede de 60 Hz em São Paulo e em um grupo gerador de 52 Hz em um campo de construção – sem alteração de firmware, sem variante regional.

Cinco opções de engenharia que o tornam tolerante à rede

Banda de entrada de 45-65 Hz: sem reconfiguração quando você move entre as regiões de 50 Hz e 60 Hz; o front-end rastreia qualquer frequência que chegue.

±15% de tolerância de tensão: a entrada até cerca de 323 V e até cerca de 437 V mantém o barramento CC ativo onde as redes rurais cedem sob carga noturna.

Saída nominal em toda a banda: muitos carregadores de “amplo alcance” reduzem silenciosamente a capacidade fora dos exatos 50/60 Hz; esta unidade mantém sua curva de 45 Hz a 65 Hz.

Gabinete IP54 com classificação de -25°C a +50°C: locais com redes fracas geralmente também têm clima severo, e o gabinete atende a ambas as reclamações ao mesmo tempo.

OCPP 1.6/2.0 com registro de falhas separado: os eventos de entrada são registrados independentemente das falhas do carregador, para que seu técnico pare de culpar o lado errado da conexão.

95% de eficiência máxima: na energia do grupo gerador, onde cada quilowatt-hora desperdiçado custa mais do que a energia da rede, a diferença aparece na conta de combustível.

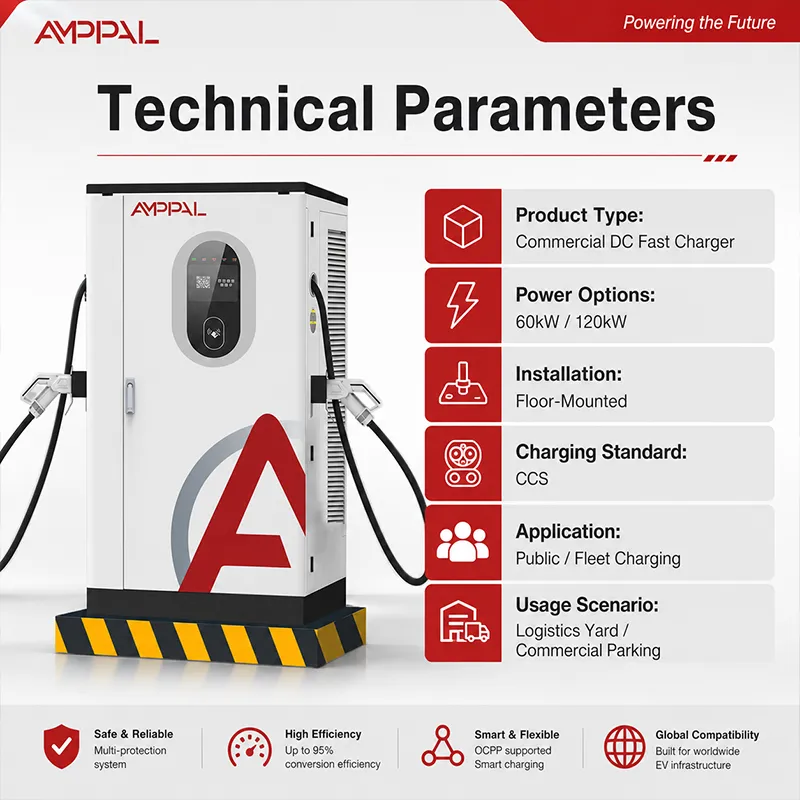

Especificações Técnicas

Grades que este gabinete controla: 50 Hz, 60 Hz e tudo mais

Rede elétrica de 50 Hz — Europa, Oriente Médio, grande parte da Ásia e África: uma conexão trifásica padrão, sem modificação.

Rede elétrica de 60 Hz – América do Norte e do Sul, partes do Japão e Coréia: a mesma unidade, o mesmo firmware, sem conversor.

Ilhas e microrredes — Caribe, Maldivas, Filipinas: desvios de frequência quando a carga aumenta, e a janela de 45-65 Hz os absorve.

Locais de grupos geradores a diesel e a gás — campos de construção, minas remotas, estações construídas antes da extensão da rede: os grupos geradores mantêm 48-55 Hz sob oscilações de carga; este gabinete não tropeça.

Regiões com queda de tensão — África Subsaariana, Ásia Central, partes da Indonésia e Vietnã: a tolerância de ±15% leva as sessões até o pico noturno.

Dentro da cadeia de conversão: entrada AC, saída DC limpa

A CA trifásica entra no estágio de entrada, onde um retificador frontal ativo a converte em um barramento CC estável. A placa de controle compara a frequência e a tensão da linha com a solicitação do veículo centenas de vezes por segundo e ajusta o estágio DC/DC para que o veículo veja uma CC limpa e regulada, independentemente do que a rede esteja fazendo naquele minuto.

A capacidade de ampla frequência não é um ajuste de filtro; ele reside no firmware de controle do retificador. Em uma alimentação de grupo gerador oscilante, um carregador fixo de 50 Hz perde a sincronização e diminui a saída. O AF-DC-360 mantém o barramento DC no ponto de ajuste porque o front-end trava novamente em qualquer frequência que chega - 45 Hz, 60 Hz, 52,4 Hz, tudo igual.

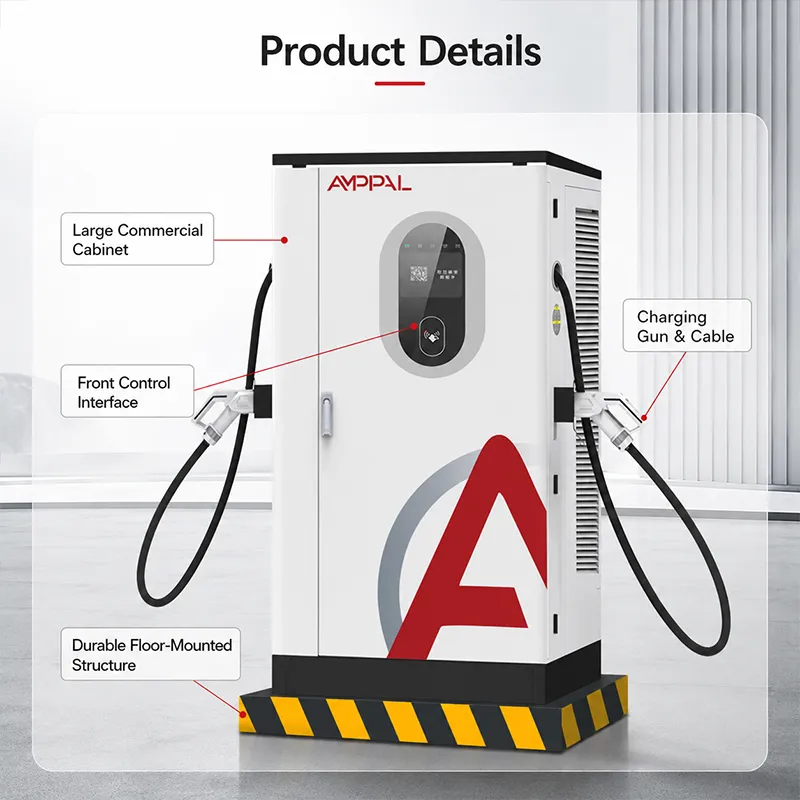

A saída segue então o handshake do BMS: DC200-1000V, até 200A, com a tela sensível ao toque de 7 polegadas mostrando os dados da sessão localmente. A eficiência máxima de 95% é medida no barramento CC – um número que importa quando cada quilowatt-hora custa mais no diesel do que na rede nacional.

Certificados que abrem portas alfandegárias

CE e CB marcam a unidade para a UE e a maior parte da Ásia; A inspeção de linha da TÜV cobre o processo de produção, não apenas uma amostra.

A certificação UL apoia projetos norte-americanos e simplifica os requisitos de seguro em diversos mercados.

CCC para vendas internas na China; a pasta de exportação inclui todos os três documentos de declaração.

A reivindicação de 45-65 Hz é testada, não assumida: o estágio de entrada de cada unidade é varrido por toda a banda em uma fonte de frequência variável antes da sinalização.

O invólucro e os fixadores resistem à névoa salina durante 96 horas — relevante para locais costeiros na África e no Caribe.

Os módulos classificados de -30°C a +55°C são ciclados na linha, dando à margem real de classificação de -25°C a +50°C do gabinete nos mercados de terras altas e desérticas.

Oito portas de produção entre o componente e o carregador acabado

Portão 1: as estruturas de aço são cortadas a laser e soldadas por robô nas linhas FANUC e TRUMPF compartilhadas com nossas linhas de produtos AC e DC.

Portão 2: os gabinetes passam por pré-tratamento e revestimento em pó antes que qualquer componente eletrônico chegue perto deles.

Portão 3: retificadores e módulos CC/CC são construídos na linha de montagem CC, mantidos separados da produção CA para ESD e controle de limpeza.

Portão 4: cada módulo é testado em carga sozinho – precisão de saída, ondulação, eficiência de 20%, 50% e 100%.

Porta 5: a bancada de frequência variável varre 45-65 Hz e aumenta a tensão de entrada através da janela de ±15% em cada unidade.

Comprando para uma rede fraca? Verifique estas três coisas primeiro

Meça antes de comprar: registre a voltagem do seu site por uma semana. Se rotineiramente ficar abaixo de 340 V no pico da noite, planeje um funcionamento mais curto do alimentador ou uma mudança de derivação do transformador, porque mesmo a tolerância de ±15% tem um limite mínimo.

Segundo, verifique o grupo gerador. Se você planeja funcionar com diesel, dimensione-o em 1,5-2x o consumo do carregador. Um grupo gerador muito pequeno busca frequência e tensão juntas, e nenhum estágio de entrada pode consertar uma fonte que entra em colapso.

E o honesto não: se o seu local não tiver nenhum caminho realista para a energia trifásica estável – sem rede, sem grupo gerador, apenas monofásico – este produto não é para você. Você precisa de um sistema alimentado por bateria ou híbrido solar, e nós lhe diremos isso em vez de anotar o pedido.

O que os clientes de exportação obtêm que os fornecedores locais não conseguem igualar

Mais de 40 países com histórico de entrega — Emirados Árabes Unidos, Arábia Saudita, Rússia, Cazaquistão, Uzbequistão, Croácia, Alemanha, França, Malásia, Tailândia, Vietnã, Indonésia, Ruanda, Quênia, África do Sul, México, Brasil, Chile, Turquia — e essa lista informa cada construção.

Prazo de entrega de 15 a 20 dias úteis com data na PO; MOQ é uma unidade para os primeiros pedidos de validação.

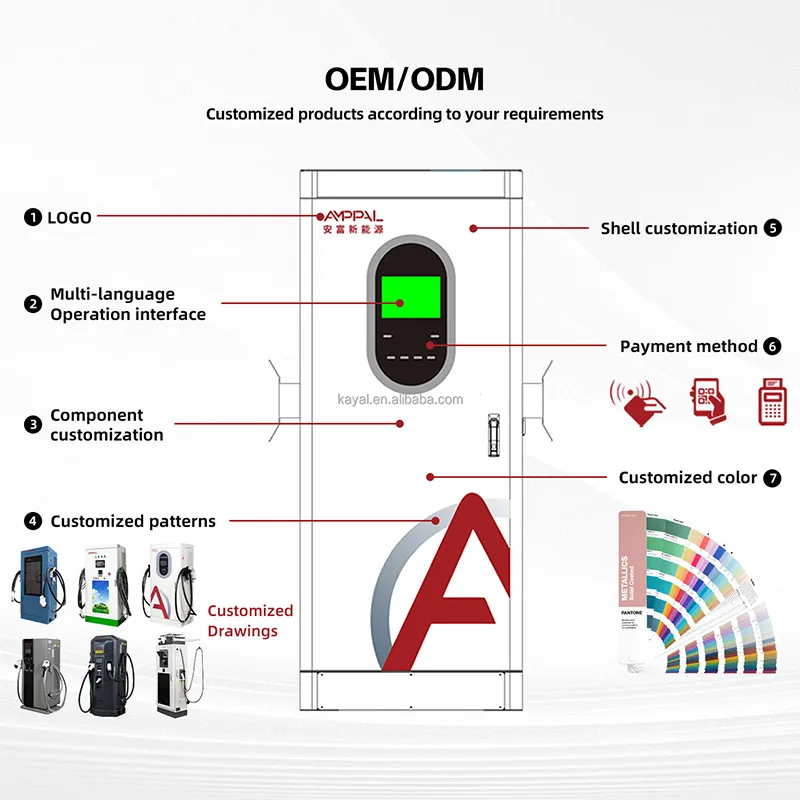

Comprimento do cabo, padrão do conector, pintura e logotipo personalizados na hora do pedido; o firmware de ampla frequência já é padrão, não é um pedido especial.

Certificados enviados na pasta de exportação — CE, TÜV, UL, CB, CCC — além de documentação OCPP completa para sua equipe de software.

Referências: projeto NEOM com 500 unidades refrigeradas a líquido, Sime Darby na Malásia, RHG Enerturk na Turquia — locais que testam carregadores em redes que não perdoam.

Como embalamos e enviamos para mais de 40 países

O gabinete sai da fábrica em um palete com canais de empilhadeira e depois vai para uma caixa de compensado com proteção de espuma nos cantos e cobertura à prova d'água. Para frete marítimo adicionamos dessecante e um cartão indicador de umidade – um mês em um contêiner cruzando o equador é um clima próprio.

Enviamos FOB Ningbo ou CIF para o seu porto. O pacote de exportação contém a fatura comercial, o Packing List, o suporte do conhecimento de embarque e as declarações CE/TÜV, para que seu despachante possa pré-arquivar enquanto o navio ainda está no mar.

Cargas mistas são rotineiras: um contêiner de 20 pés leva vários gabinetes, além de módulos e cabos sobressalentes. Coordenamos o plano de paletes com o seu transportador para que nada fique na doca à espera da papelada.

Serviço de campo quando você estiver a 14 horas de voo

Mandato de dois anos. Onde a qualidade da rede é ruim, o retificador frontal sofre o abuso; nossa garantia cobre isso sem discussão sobre as condições de fornecimento.

Módulos e placas sobressalentes estocados e enviados dentro de 3 a 5 dias úteis; um módulo retificador sobressalente mantido no local mantém o tempo de inatividade durante um turno.

Leitura remota de falhas por OCPP: nossos engenheiros extraem o registro, separam os eventos de entrada das falhas do carregador e orientam seu técnico por videochamada.

Um guia de comissionamento escrito para eletricistas locais — aprendemos que “assumir um instalador treinado” falha em mercados onde este é o primeiro carregador CC da rede.

Revisão anual para locais maiores: limites de frequência, curvas de desclassificação e pontos finais OCPP verificados e atualizados remotamente.

Cinco hábitos operacionais que matam carregadores em redes fracas

Errado: compartilhar o alimentador com um motor grande que dá partida forte e apresenta queda de energia a cada partida. Certo: dê ao carregador seu próprio alimentador ou um companheiro de inicialização suave; a tolerância de entrada sobrevive a quedas, não a abusos contínuos.

Errado: operar um grupo gerador a diesel com carga mínima “para economizar combustível” e esperar uma frequência estável. Certo: carregue o grupo gerador corretamente ou adicione um buffer de bateria; frequência abaixo de 45 Hz está fora de qualquer tolerância.

Errado: colocar o gabinete em um galpão de aço sem fluxo de ar e culpar a grade quando a redução de potência ocorre ao meio-dia. À direita: siga o layout de ventilação; A eficiência de 95% ainda rejeita 5% como calor.

Errado: presumindo que 50 Hz e 60 Hz precisam de produtos diferentes. Certo: solicite um número de peça – o firmware rastreia 45-65 Hz automaticamente – mas informe-nos sua região para que a bancada de fábrica teste nessa frequência.

Errado: interrompendo o registro da tensão de entrada após a instalação. Certo: continue registrando; quando a rede piora com o tempo – uma nova fábrica a montante, um transformador antigo – o registro informa antes do carregador.

Vozes de três mercados com poder desafiador

Proprietário de hotel e shopping em Bali, na Indonésia: "A rede da nossa ilha diminui todas as noites quando a carga do ar condicionado é ligada. O 360 realizou sessões que o carregador antigo teria abortado. O painel do OCPP é apenas em inglês - nossa equipe aprendeu, mas um guia bahasa teria economizado uma semana."

Operador de estação rodoviária no Cazaquistão: “Funcionamos com rede elétrica com reserva de diesel. Quando o grupo gerador assume o controle, a frequência fica em torno de 52 Hz e costumava desarmar nossas unidades anteriores. Este gabinete nem piscava. A irritação: brilho da tela no verão; instalamos um capô simples.”

Empresa de logística no Quênia: “A rede elétrica de Nairóbi está utilizável, mas cedeu muito às 18h. Compramos duas unidades depois de testar uma por três meses. A única falha foi um ruído do ventilador na semana 30; a peça sobressalente foi enviada em cinco dias úteis.

Perguntas sobre grade e compatibilidade que os compradores nos fazem

P: O mesmo gabinete funcionará em grades de 50 Hz e 60 Hz?

R: Sim. O estágio de entrada cobre 45-65 Hz e a bancada de fábrica varre toda a banda antes do envio.

P: Quão ruim pode ser a tensão?

A: AC380V ±15%, aproximadamente 323V a 437V nos terminais de entrada; abaixo disso, o gabinete se protege em vez de se danificar.

P: Ele pode funcionar com um gerador a diesel?

R: Sim, se o grupo gerador for dimensionado em 1,5-2x o consumo do carregador e mantiver a frequência entre 45-65 Hz sob carga.

P: Qual é a faixa de saída?

A: DC200-1000V em 0-200A, eficiência máxima de 95%; atende veículos de 400V e 800V.

P: Quais conectores estão disponíveis?

R: CCS1, CCS2, GB/T, CHAdeMO e NACS — indique seu mix ao fazer o pedido; o comprimento do cabo é um item de linha.

P: Que certificação vem com as unidades de exportação?

R: A documentação CE, TÜV, UL, CB e CCC é enviada na pasta de exportação.

P: Qual é o prazo de entrega e o pedido mínimo?

A: 15-20 dias úteis, MOQ uma unidade.

P: A má qualidade da rede anula a garantia?

R: Não. Padrão de dois anos, incluindo a fase de entrada; registramos eventos de entrada para que o diagnóstico permaneça honesto.
