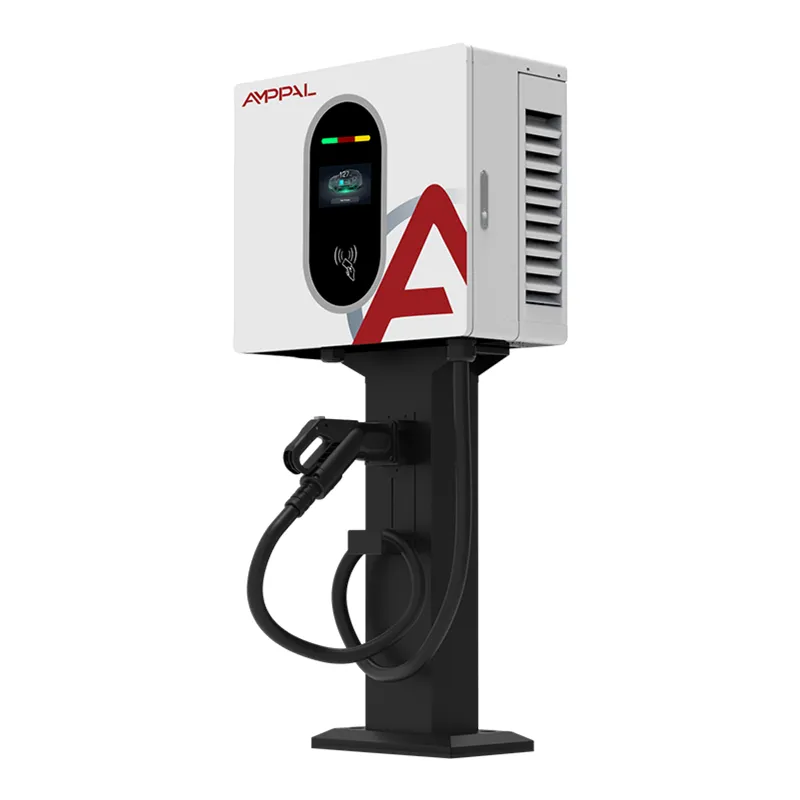

Carregador DC EV compacto de parede de 30kW para concessionárias e oficinas

Construído em torno do rendimento da sessão, não do poder do título

Os operadores de pontos de carregamento não compram quilowatts. Eles compram sessões por dia por baia, porque é disso que é feita a linha de receita. O AF-DC-030-B-A-O-2-H existe em 30kW/100A por uma razão específica: é o ponto onde uma unidade montada na parede começa a produzir um volume de negócios comercialmente interessante sem forçar o local a uma atualização de conexão à rede.

Execute a aritmética. A 30 kW, um automóvel de passageiros típico de 60 kWh passa de 20% a 80% em cerca de setenta minutos. Reserve dez minutos para chegada e partida e uma baia suporta realisticamente de seis a oito sessões em um dia de negociação. Com 20kW, esse mesmo compartimento gerencia quatro ou cinco. O hardware custa um pouco mais; a baía ganha visivelmente mais.

O carregador EV DC compacto montado na parede de 30 kW para concessionárias e oficinas compartilha seu gabinete de 450 × 660 × 240 mm com nossos modelos de 20 kW e 40 kW, para que um local possa misturar níveis de potência em uma parede e manter um único kit de peças sobressalentes.

Recursos que afetam a receita, não apenas as folhas de especificações

0-100A em toda a faixa de tensão: a corrente não é reduzida em tensões mais altas, portanto, um veículo de 800V ainda recebe a saída nominal em vez de uma desaceleração silenciosa.

Precisão de faturação de nível 1.0: as disputas sobre kWh entregues são resolvidas pela classe do contador e o nível 1.0 é o que a maioria dos operadores europeus são obrigados a demonstrar.

Três métodos de acesso como padrão – cartão RFID, leitura QR e PIN. Os sites perdem sessões quando um motorista não consegue iniciar uma cobrança; três rotas reduzem isso.

Montagem na parede: sem fundação, sem valas, sem fundações permanentes em superfícies alugadas. O custo de instalação cai uma margem significativa em comparação com um gabinete de piso.

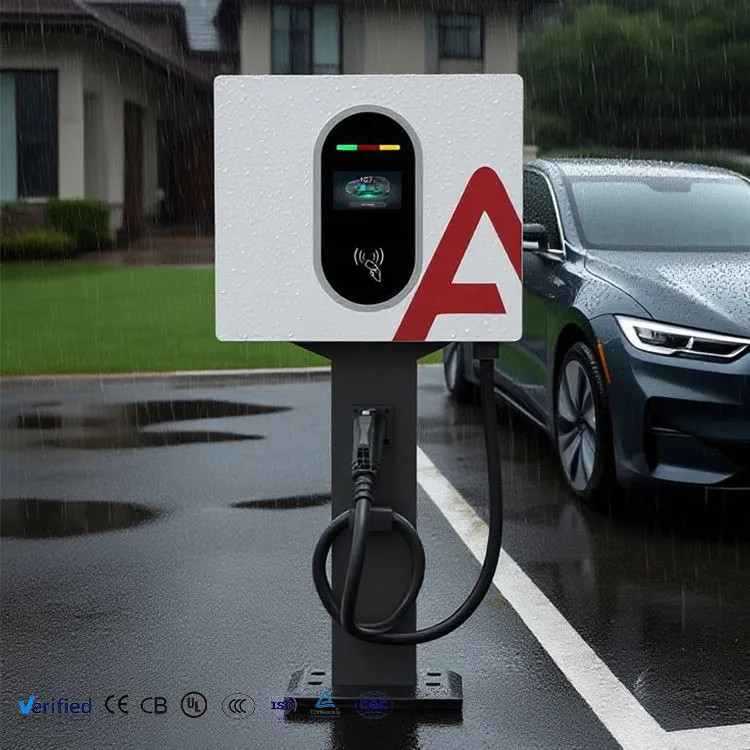

IP54 e -25°C a +50°C: o gabinete é classificado para o tipo de pátio exposto onde essas unidades geralmente ficam.

95% de eficiência máxima: com 30 kW funcionando várias horas por dia, a diferença entre 95% e 91% de conversão é dinheiro real ao longo de um ano.

Especificações Técnicas

Cenários de implantação com retorno previsível

Estacionamentos de varejo e supermercados: o tempo de permanência de 60 a 90 minutos corresponde quase exatamente a uma sessão de 20 a 80%. Os motoristas fazem compras, a baía vira, ninguém espera.

Paradas em restaurantes e serviços rodoviários: duas sessões diárias por baia, com cobrança de receita sobre coberturas.

Depósitos de frota com retornos escalonados: as vans que chegam durante a tarde recebem uma recarga utilizável em vez de ficarem na fila por uma unidade de alta potência.

Blocos de apartamentos com baias compartilhadas: 30 kW mantém uma baia compartilhada em movimento, onde um ponto CA de 7 kW seria ocupado a noite toda por um residente.

Pontos de táxi e de carona: os motoristas fazem uma pausa de 30 a 40 minutos; 30kW retorna aproximadamente 20kWh nessa janela, o que equivale a uma mudança na faixa urbana.

Como o carregador gerencia uma sessão de 100A

A corrente não chega simplesmente a 100A. Na conexão, o carregador realiza um teste de isolamento na saída CC enquanto os contatores ainda estão abertos. Somente depois disso ele fecha os contatores e inicia a rampa, seguindo a meta atual que o BMS do veículo publica no link de comunicação.

Durante a sessão, o BMS revisa essa meta continuamente – à medida que as células aquecem ou o estado de carga ultrapassa cerca de 80%, ele pede menos. O carregador segue em vez de forçar a corrente, e é por isso que os últimos 20% sempre demoram desproporcionalmente em qualquer carregador DC, inclusive o nosso.

O gerenciamento térmico é executado de forma independente. A temperatura do módulo é amostrada continuamente e a saída é revertida antes que algo atinja um limite de desarme. Os usuários veem uma sessão um pouco mais longa em uma tarde de 45°C; eles não veem uma falha e uma carga abortada, que é o que produz um design não gerenciado.

Controle de qualidade e evidências de conformidade

Conformidade com EN IEC 61851-1:2019 e EN IEC 61851-23:2014, com declaração CE e relatório de teste enviados junto com as mercadorias.

Calibração do medidor em relação a um padrão de referência em cada unidade, com o registro de calibração retido sob o número de série.

Ativação contínua em plena carga a 30 kW com imagem térmica de juntas de barramentos e superfícies de módulos.

Testes 100% dielétricos e de isolamento — sem amostragem de lote para segurança elétrica.

Pulverização salina do gabinete testada por 96 horas; compressão da junta verificada na montagem e não presumida.

Cada unidade sai com um certificado de teste serializado. Se surgir uma reclamação de garantia, podemos verificar exatamente o desempenho daquela unidade na linha.

Sequência de Produção

Etapa 1 — Inspeção de entrada de mercadorias de módulos, medidores, contatores e conjuntos de cabos de acordo com as especificações de compra.

Passo 2 — Puncionamento e dobra CNC de painéis de gabinete em máquinas TRUMPF.

Etapa 3 — Soldagem robótica da estrutura estrutural e, em seguida, retificação das costuras visíveis.

Passo 4 — Pré-tratamento e revestimento eletrostático em pó, curado em forno para adesão.

Etapa 5 — Montagem de energia: módulos montados, barramentos apertados e marcados como testemunhas, chicotes roteados e afastados de fontes de calor.

Passo 6 — Montagem do controle: placa, medidor, tela e leitor de acesso montados e conectados.

Passo 7 — Carregamento do firmware, calibração do sensor e verificação do medidor.

Etapa 8 — Amaciamento com carga total, bateria de teste de segurança, verificação de IP e, em seguida, embalagem e paletização.

Escolhendo entre 30kW e as alternativas

Pegue os 30kW quando suas baias virarem em aproximadamente uma hora e você estiver cobrando pela energia. É a unidade mais pequena da nossa gama que suporta um caso de negócio genuíno de pagamento conforme a utilização em automóveis de passageiros.

Cair para 20kW quando o estacionamento for medido em meios-dias – escritórios, hotéis, parques de estacionamento de longa duração. Pagar por 100A que ninguém usa é desperdício.

Aumente para 40kW ao operar pacotes maiores ou para a faixa de 60kW+ no chão quando precisar de sessões de menos de 30 minutos ou operação com pistola dupla. Um ponto a verificar primeiro: 30kW consome cerca de 45A por fase. Se o fornecimento de entrada já estiver próximo da capacidade, a conexão à rede – e não o carregador – torna-se a restrição, e essa é uma conversa que vale a pena ter antes de fazer o pedido.

Pontos de comparação durante a licitação

Pergunte a qualquer unidade concorrente de 30kW qual é a sua classificação atual de 800V. Muitos citam 100A a 400V e consideravelmente menos no topo da faixa. O nosso contém 100A em toda a banda.

Pergunte se a medição de nível 1.0 é padrão ou uma atualização. Em várias unidades concorrentes é uma atualização.

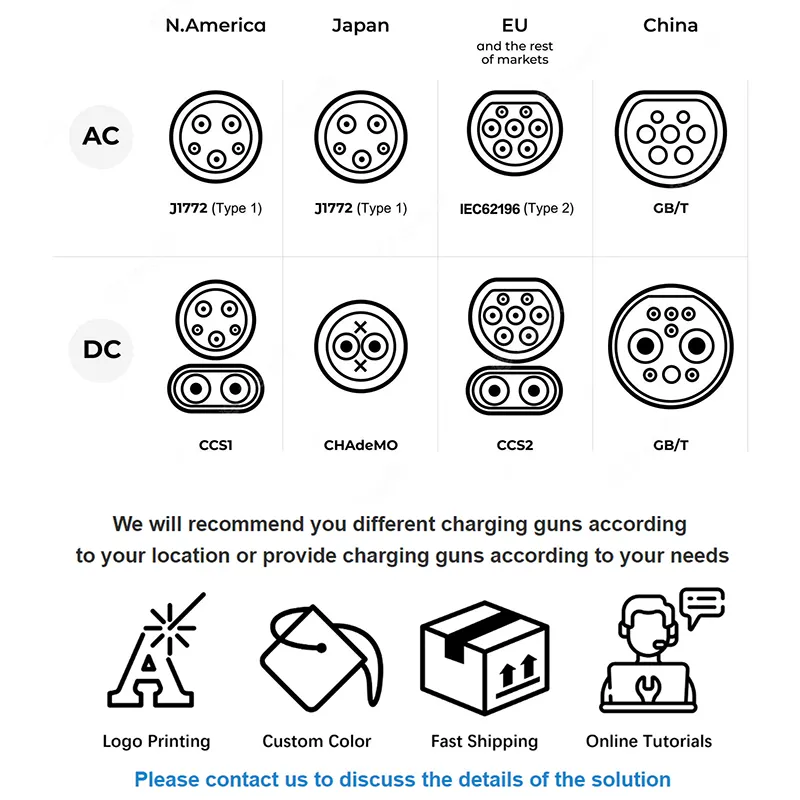

Pergunte sobre as opções de conectores após o pedido ser feito. Construímos CCS1, CCS2, CHAdeMO, GB/T e NACS na mesma plataforma.

Prazo de entrega: 15-20 dias úteis padrão, 25-30 com marca personalizada. MOQ 1 unidade padrão, 50 para cor ou logotipo sob medida.

Garantia: dois anos incluindo módulos de potência, extensível para três ou cinco no momento do pedido.

Embalagem, Pesos e Condições de Envio

A caixa de exportação de unidade única mede aproximadamente 540 × 750 × 330 mm, pesando cerca de 45 kg brutos, placa de cinco camadas com espuma EPE e um forro de umidade selado contendo dessecante.

Doze unidades por palete em madeira tratada termicamente sem fumigação, amarrada e embalada com estiramento. Um contêiner de 20 pés comporta cerca de 96 unidades paletizadas; um cubo de 12 metros de altura ocupa cerca de 200.

Citamos EXW, FOB Ningbo ou Xangai, CIF e DDP na maior parte da Europa e no Golfo. As amostras são transportadas por via aérea ou expressa em 5 a 7 dias. Documentação fornecida: fatura comercial, lista de embalagem, declaração CE de conformidade, relatório de teste serializado e certificado de origem quando o destino exigir.

Compromissos pós-venda

Garantia de dois anos cobrindo módulos de potência, componentes eletrônicos de controle, medidores, contatores e IHM.

Os códigos de falha são lidos remotamente pelo OCPP onde o local está conectado, o que resolve a maioria dos problemas sem uma visita ao local.

Peças de reposição enviadas em até 48 horas após a confirmação; 3-5 dias úteis de trânsito por DHL ou FedEx.

Manutenção anual recomendada: verificação do ventilador e do filtro, inspeção da junta, verificação do torque do terminal, verificação pontual do medidor. O procedimento está documentado no manual.

Suporte gratuito de comissionamento remoto para a primeira instalação em qualquer novo local, por videochamada com nosso engenheiro.

Erros operacionais que custam dinheiro aos operadores

Errado: anunciar 'carregamento rápido de 30 kW' sem qualificá-lo. Certo: indique tempos de sessão realistas. Os motoristas que esperam 20 minutos e esperam 70 deixam críticas negativas que custam mais que a diferença tarifária.

Errado: instalar sem verificar o equilíbrio de fases em toda a linha. Certo: distribuir múltiplas unidades pelas fases; carregamento desequilibrado desarma os suprimentos e reduz a vida útil do contator.

Errado: montar a unidade onde o cabo deve cruzar uma faixa de rodagem. Direita: posicione de forma que a pistola chegue à entrada do veículo sem que o cabo fique sob a roda. Danos nos cabos são nossos reparos fora da garantia mais comuns.

Errado: deixar a tarifa padrão em vigor após o comissionamento. Certo: configure e teste a carga uma vez. As operadoras têm fornecido eletricidade de graça há semanas porque ninguém verificou.

Errado: ignorar o filtro do ventilador por um ano. Certo: limpe trimestralmente em locais empoeirados. O fluxo de ar restrito causa reversão térmica e os usuários percebem isso como um carregamento lento.

Feedback do Operador

Uma cadeia de supermercados na Croácia colocou oito unidades em quatro lojas em 2025. O seu gestor de instalações relatou uma utilização média de pouco menos de três sessões por compartimento por dia no sexto mês e destacou que a montagem na parede lhes permitia utilizar as paredes perimetrais existentes em vez de entregar os compartimentos de estacionamento a armários.

Uma cooperativa de táxis em Baku comprou cinco. O feedback deles foi específico e valeu a pena transmiti-lo: os motoristas queriam que a tela estivesse ligeiramente inclinada para baixo para facilitar a leitura enquanto estavam perto da unidade, então ajustamos a geometria do suporte na ordem de repetição.

Um empreiteiro de logística na Turquia que opera doze unidades em três depósitos observou que o gabinete compartilhado com os modelos de 20kW e 40kW cortou suas peças sobressalentes para um conjunto de ventiladores, um contator e uma tela para todo o conjunto, em vez de três kits separados.

Perguntas frequentes

P: Quantos carros por dia uma unidade pode atender?

R: Seis a oito carros de passageiros em uma sessão de 20-80% com tempo de troca realista, assumindo demanda contínua durante um dia de negociação.

P: Que corrente de entrada ele consome?

R: Aproximadamente 45 A por fase em uma fonte trifásica de 380 V com saída total. Verifique a capacidade da placa antes de encomendar múltiplas.

P: 30 kW são suficientes para vans elétricas?

R: Para estadia noturna ou de várias horas, sim. Para um rápido retorno no meio do turno em embalagens grandes, considere 60kW ou mais.

P: Dois veículos podem ser carregados ao mesmo tempo?

R: Não, esta é uma unidade de arma única. O carregamento simultâneo de múltiplas armas começa com nossos gabinetes de energia tipo split.

P: Funciona com instalação solar e de armazenamento?

R: Sim, através do sistema de gestão de energia do local. Informe-nos o seu inversor e plataforma EMS e confirmaremos o caminho de integração.

P: Como é feito o faturamento?

R: A medição de nível 1.0 alimenta o back-office do OCPP; alternativamente, execute-o de forma independente com cartões RFID e reconcilie a partir do log de sessão interno.

P: De que manutenção ele precisa?

R: Verificação trimestral do filtro e do ventilador em locais empoeirados, junta anual e inspeção de torque. Nenhuma peça consumível além dos filtros.

P: Posso marcar o gabinete?

R: Sim - cores personalizadas e gráficos de tela a partir de 50 unidades, sem cobrança de ferramentas para mudanças de cores, prazo de entrega de 25 a 30 dias úteis.
