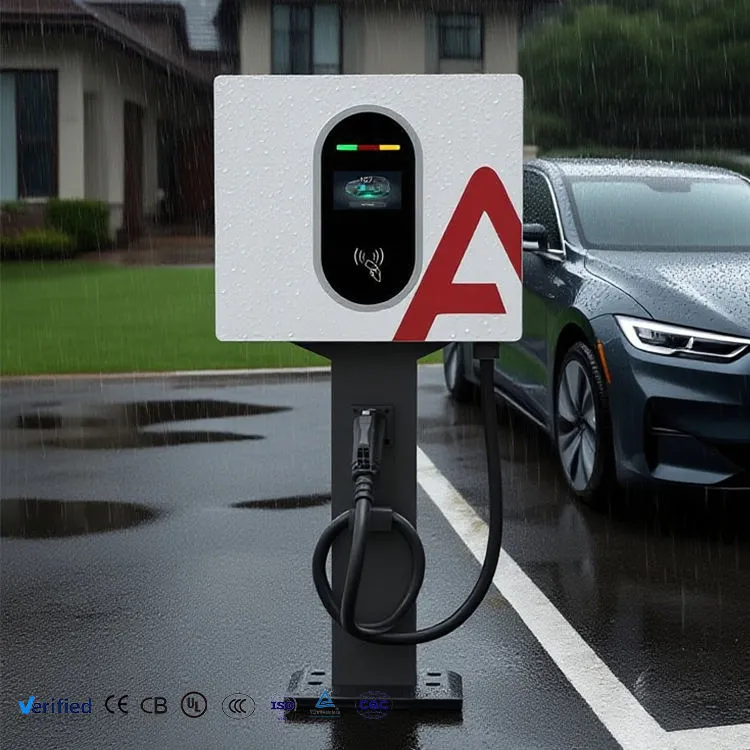

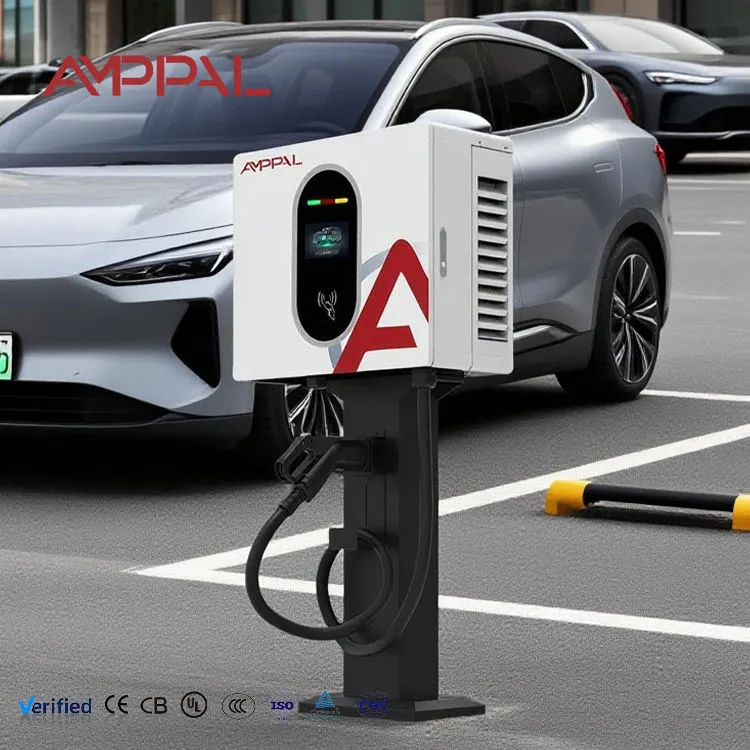

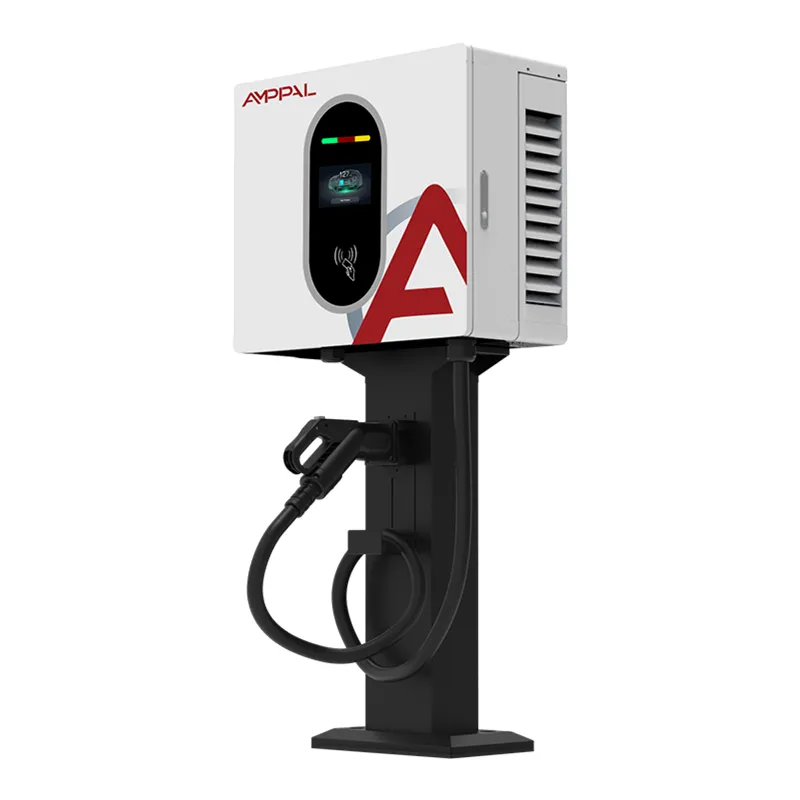

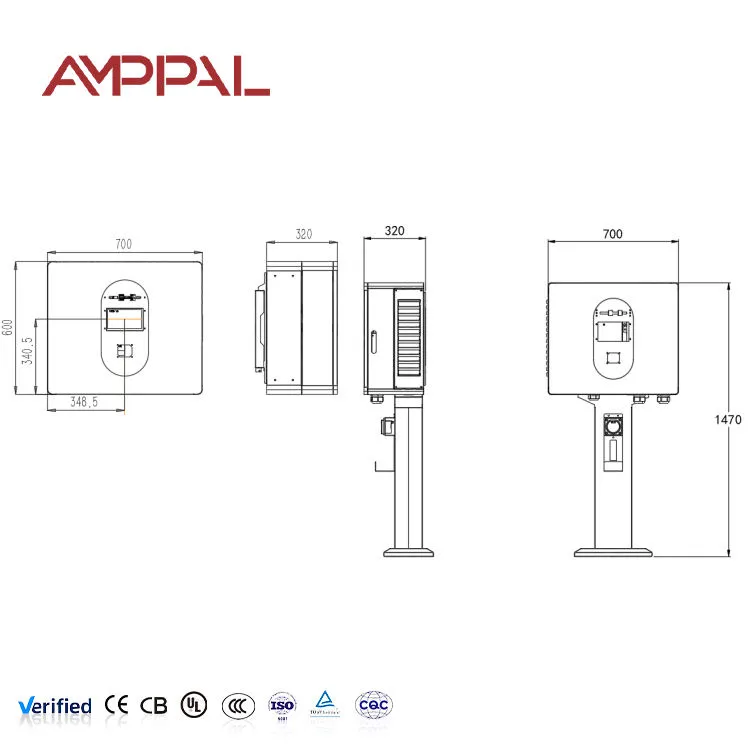

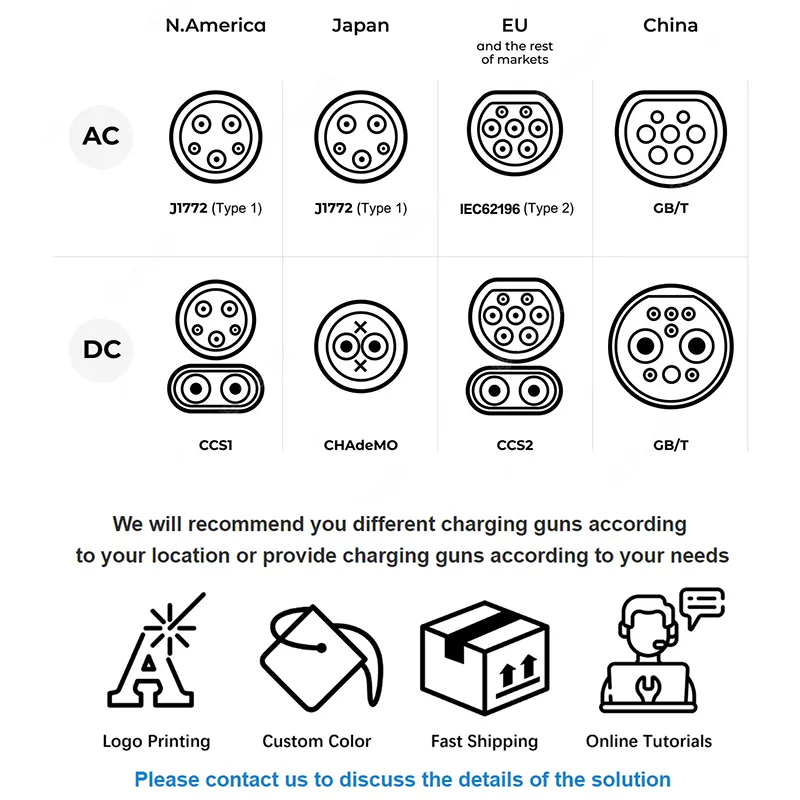

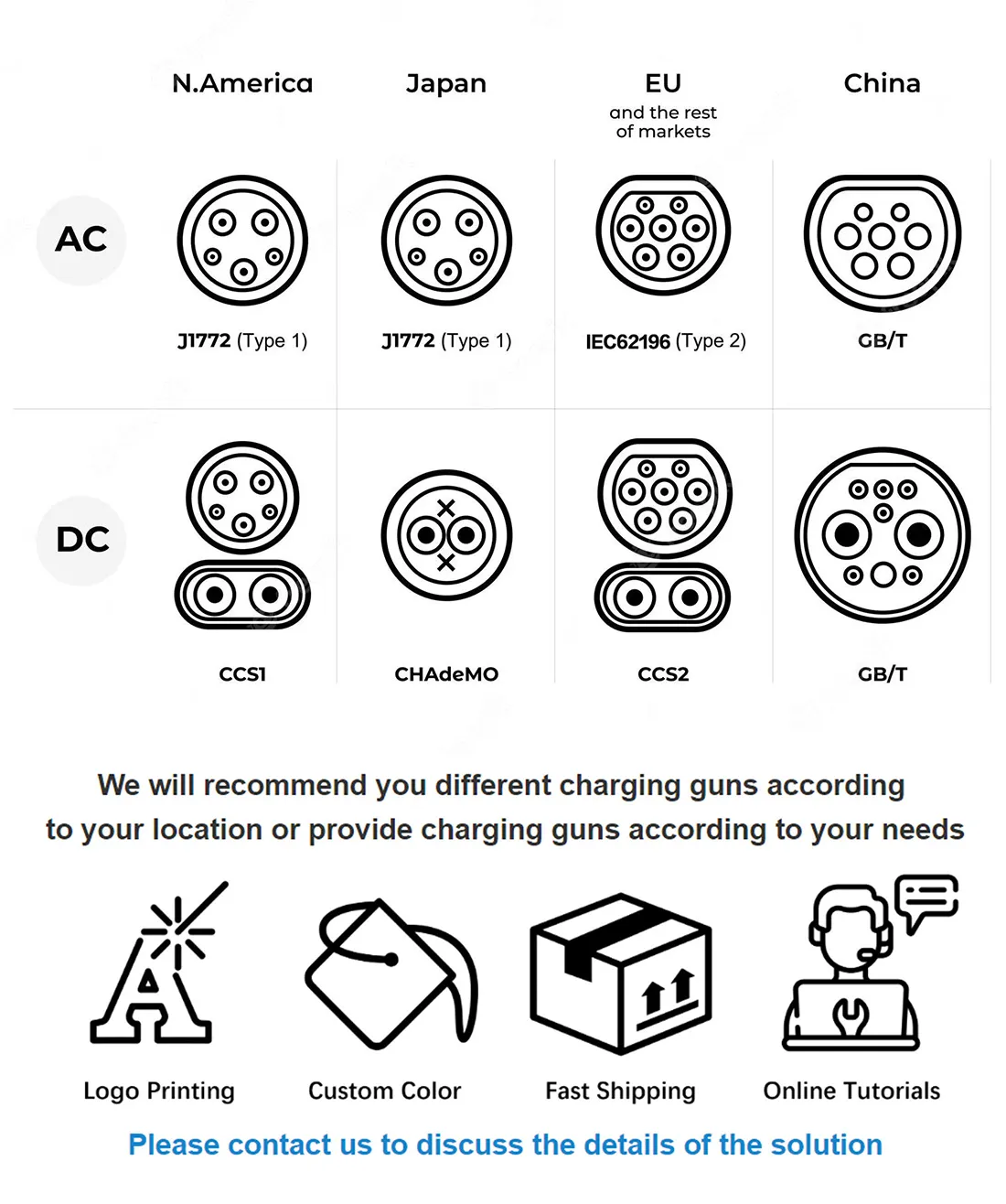

Carregador EV DC montado na parede de alta potência de 40 kW para depósitos de frota

O maior poder que colocaremos em uma parede

Quarenta quilowatts é o limite máximo prático para montagem na parede, e somos diretos sobre o porquê. Acima disso, a produção de calor e a massa da unidade fazem de um suporte de parede a resposta de engenharia errada – você acaba com uma caixa pesada, restrições de ventilação forçada e uma fixação estrutural que a maioria dos proprietários de edifícios se recusará a aprovar. O AF-DC-040-B-A-O-2-H fica bem nesse limite.

O que você ganha por ficar abaixo disso é significativo. Sem pedestal de concreto, sem vala para cabos, sem perda de vaga de estacionamento para o próprio carregador e sem alteração permanente em uma superfície que você só pode estar alugando. Num parque de estacionamento subterrâneo com um pé-direito de 2,2 metros, uma unidade montada na parede é frequentemente a única opção que funciona fisicamente.

A saída é de 0-133 A em 200-1000 VCC — a mesma janela de tensão dos nossos gabinetes de 60 kW e 120 kW, a partir de uma caixa que ocupa menos área de parede do que um radiador doméstico.

O que a montagem na parede realmente salva você

Sem obras civis: um gabinete de chão normalmente precisa de uma fundação, roteamento de conduíte e reintegração. A montagem na parede remove totalmente essa linha do custo do projeto.

Sem lugar de estacionamento perdido: um armário de chão e a sua distância de segurança consomem área útil. Aparafusada a uma parede ou coluna, a unidade não aceita nada.

Viável sob tetos baixos: com 660 mm de altura num suporte, adapta-se a parques de estacionamento subterrâneos onde um armário de 1,9 metros não consegue ultrapassar a restrição de altura da rampa.

Instalação reversível: nos locais arrendados o móvel sai da parede e as fixações ficam bem feitas. Muitos proprietários aprovarão isso quando recusarem as obras de base.

Mesma área de 450 × 660 × 240 que nossos modelos de 20 kW e 30 kW: locais de potência mista compartilham um design de suporte e uma lista de peças sobressalentes.

Saída de 133 A em faixa de tensão total: a classificação de corrente se mantém em 800 V em vez de diminuir, que é onde os concorrentes com especificações finas ficam aquém.

Especificações Técnicas

Sites onde este modelo é o único ajuste sensato

Estacionamentos subterrâneos e de vários andares: a altura do teto e a folga da rampa excluem armários de piso; a montagem em coluna combina bem com esta unidade.

Pátios de varejo alugados: os inquilinos que não conseguem iniciar a construção ainda querem carregamento DC no local.

Centros urbanos históricos ou com planeamento restrito: as autoridades que recusam novo mobiliário urbano permitirão frequentemente uma unidade fixada na parede numa estrutura existente.

Postos de abastecimento urbanos compactos: área de pátio já comprometida com ilhas e circulação de combustíveis; o espaço na parede do prédio da loja é gratuito.

Edifícios de depósito com uma placa trifásica existente na parede: cabos curtos, mão de obra mínima de instalação, comissionamento rápido.

Design térmico no limite de montagem na parede

Um conversor de 40 kW funcionando com eficiência de 95% dissipa cerca de dois quilowatts na forma de calor. Num armário de chão esse calor tem um grande volume e uma chaminé alta para trabalhar. Em uma parede você não tem nenhum dos dois, então o caminho do fluxo de ar deve ser projetado e não assumido.

A entrada é baixa no gabinete, a exaustão é alta e o defletor interno mantém o ar quente longe dos componentes eletrônicos de controle e do medidor – componentes cuja precisão varia quando cozinham. Os ventiladores têm temperatura controlada e funcionam apenas na intensidade exigida pelas condições, o que também mantém a unidade razoavelmente silenciosa em um bloco residencial.

A reversão de saída é progressiva e não binária. Se a temperatura ambiente e a carga levarem a temperatura do módulo até seu limite, o carregador reduzirá a corrente gradualmente e a sessão simplesmente demorará mais. Não tropeça e despeja o motorista. Esse comportamento é mais importante em estacionamentos subterrâneos fechados com troca de ar limitada, que é exatamente onde essas unidades são instaladas.

Registros de testes e certificação

Conformidade com EN IEC 61851-1:2019 e EN IEC 61851-23:2014; A documentação CE e o relatório de teste serializado são enviados com cada unidade.

Absorção térmica estendida específica para este modelo – carga total de 40 kW mantida enquanto as temperaturas do gabinete e do módulo são registradas, porque esta é a densidade de calor mais alta em nossa linha de montagem em parede.

100% de rigidez dielétrica e testes de resistência de isolamento.

Verificação do medidor em relação a uma referência calibrada; Precisão de nível 1.0 confirmada por unidade e registrada em relação ao número de série.

Verificação IP54 e névoa salina de 96 horas no acabamento do gabinete.

Dados de teste de tração de suporte e fixação disponíveis mediante solicitação — úteis quando um inspetor de construção solicita uma justificativa estrutural antes de aprovar a instalação.

Etapas de fabricação

1. Verificação dos componentes na entrega da mercadoria: módulos de potência, contatores, medidores, conectores e ventiladores verificados conforme as especificações.

2. Puncionamento CNC e dobragem de painéis de gabinete; as aberturas de fluxo de ar fazem parte do programa de perfuração e não são perfuradas posteriormente.

3. Soldagem robótica da interface da estrutura e do suporte, seguida de acabamento da costura.

4. Preparação de superfície e pintura eletrostática a pó com cura em forno.

5. Montagem do trem de força – módulos, barramentos e defletores internos instalados; todos os terminais de alimentação apertados e marcados como testemunhas.

6. Conjunto de controle e medição, roteamento do chicote mantido afastado do caminho de ar quente.

7. Carregamento de firmware, calibração do sensor, verificação do medidor em relação à referência.

8. Funcionamento térmico estendido de carga total, testes de segurança, verificação de IP e, em seguida, embalagem de exportação.

40 kW na parede ou 60 kW no chão?

Esta é a decisão que a maioria dos compradores neste nível de poder está realmente tomando, então aqui está nossa leitura honesta dela.

Escolha a unidade de parede de 40kW quando o espaço não estiver disponível, os trabalhos de base forem proibidos ou antieconómicos, a altura do teto for restrita ou a instalação tiver de ser reversível. Ele consome cerca de 60A por fase, o que muitas placas comerciais existentes podem acomodar sem atualização.

Escolha uma unidade de chão de 60 kW quando tiver espaço e capacidade de fornecimento, desejar operação com pistola dupla ou precisar de sessões mais curtas para um pátio público. Por quilowatt fornecido, geralmente é o melhor valor, e a manutenção de um gabinete de piso é mais fácil – o técnico trabalha em pé no nível do solo, em vez de em uma plataforma. Se ambas as opções estiverem genuinamente disponíveis para você, a unidade de piso normalmente é a compra mais forte. Este produto ganha seu lugar quando não o é.

Como especificamos em relação às unidades concorrentes de 40 kW

Corrente em alta tensão: mantemos 133A em toda a janela de 200-1000VDC. Solicite o mesmo valor em 800V de qualquer alternativa antes de comparar preços.

Comportamento térmico sob redução de potência: pergunte o que acontece a uma temperatura ambiente de 45°C em um espaço fechado. A reversão progressiva mantém as sessões em execução; uma viagem difícil não.

Medição: Nível 1.0 como padrão, calibração registrada por número de série.

Documentação estrutural: dados de teste de tração fornecidos, o que reduz a aprovação de construção em instalações comerciais.

Termos comerciais: MOQ 1 unidade padrão com prazo de entrega de 15-20 dias úteis; 50 unidades e 25-30 dias úteis para marca personalizada. Garantia de dois anos, extensível.

Planejamento de Embalagem, Peso e Frete

Cada unidade é enviada em uma caixa de cinco camadas com cerca de 540 × 750 × 330 mm e peso bruto de aproximadamente 52 kg. Este é o mais pesado dos três modelos montados na parede, portanto planeje o manuseio mecânico ou duas pessoas no ponto de instalação.

Dez unidades por palete de exportação em madeira livre de fumigação tratada termicamente, amarrada e embalada com estiramento. Um contêiner de 20 pés leva cerca de 80 unidades paletizadas, um cubo de 40 pés de altura, cerca de 170.

Os termos disponíveis são EXW, FOB Ningbo ou Xangai, CIF e DDP para a maioria dos destinos europeus e do Golfo. As unidades de amostra são enviadas por via aérea ou correio expresso em 5 a 7 dias. Os documentos de envio incluem fatura comercial, lista de embalagem, declaração CE de conformidade, relatório de teste serializado e certificado de origem mediante solicitação.

Suporte e peças reparáveis

Garantia de dois anos para módulos de potência, placa de controle, medidor, contatores, ventiladores e tela.

Os ventiladores são tratados como itens utilizáveis ​​e podem ser substituídos no local em menos de trinta minutos com a unidade isolada — sem retorno à fábrica.

Recuperação remota de códigos de falha através de OCPP em sites conectados; a maioria dos diagnósticos é concluída sem visita.

Peças sobressalentes enviadas dentro de 48 horas após a falha confirmada, 3-5 dias úteis por correio expresso.

A limpeza trimestral do filtro é a tarefa de manutenção mais importante neste modelo, dada a sua densidade de calor. O manual documenta o procedimento com fotografias.

Erros de instalação específicos para uma unidade de parede de 40kW

Errado: fixação em blocos leves ou divisórias de vigas. À direita: concreto armado, alvenaria maciça ou estrutura de aço especialmente construída. A unidade excede 45 kg antes do cabo e da pistola serem conectados.

Errado: instalação em um porão vedado sem avaliação de ventilação. À direita: confirme a troca de ar no espaço. Dois quilowatts de calor contínuo em uma sala fechada aumentam a temperatura ambiente e desencadeiam a reversão.

Errado: montar a unidade acima da altura da cabeça para economizar espaço. À direita: mantenha a tela no nível dos olhos e o coldre da arma ao alcance confortável. A ergonomia inadequada gera chamadas de suporte e cabos danificados.

Errado: subdimensionar o cabo de alimentação para uma extensão de quarenta metros ou mais. À direita: calcule a queda de tensão na rota real em 60A por fase, não apenas na capacidade de transporte de corrente.

Errado: vedar a unidade contra uma reentrância na parede sem folga traseira. À direita: siga o espaçamento entre colchetes. A folga traseira faz parte do projeto de refrigeração e não é uma preferência de instalação.

Relatórios de sites instalados

Um operador de centro comercial em Istambul instalou seis unidades em colunas de cave em 2025, depois de uma proposta de instalação no chão ter falhado no levantamento da altura da rampa. O engenheiro do projeto relatou que o ponto técnico decisivo foi o comportamento de reversão térmica – o porão aquece em agosto e eles passaram por viagens difíceis com equipamentos de um fornecedor anterior.

Uma agência de aluguel de automóveis no aeroporto de Tbilisi opera quatro unidades sob uma cobertura. O supervisor da frota observou que o 133A é suficiente para virar um veículo devolvido entre as locações e que o suporte de parede manteve todos os quatro compartimentos totalmente utilizáveis, o que um layout de gabinete não teria.

Um instalador na Alemanha que instalou mais de vinte destes em blocos residenciais levantou um ponto consistente de feedback: a documentação do teste de tração do suporte é o que faz com que estes sejam aprovados pela administração do edifício, e ele a solicita em todos os projetos.

Perguntas comuns de pré-compra

P: A parede aguenta?

R: A unidade pesa cerca de 45kg. É necessária alvenaria maciça ou concreto armado; fornecemos dados de teste de tração para o suporte mediante solicitação.

P: De que corrente de alimentação ele precisa?

R: Aproximadamente 60A por fase em 380V trifásico sob plena carga.

P: Funcionará em um estacionamento subterrâneo fechado?

R: Sim, sujeito a uma avaliação de ventilação. Ele dissipa cerca de 2kW de calor continuamente em plena carga.

P: Qual é a velocidade de uma sessão?

R: Aproximadamente 45-55 minutos para 20-80% em um pacote típico de 60 kWh, sujeito ao que o BMS do veículo aceita.

P: 40 kW é a maior unidade montada na parede que você fabrica?

R: Sim. Acima disto construímos unidades de chão, porque a montagem na parede deixa de ser a solução de engenharia adequada.

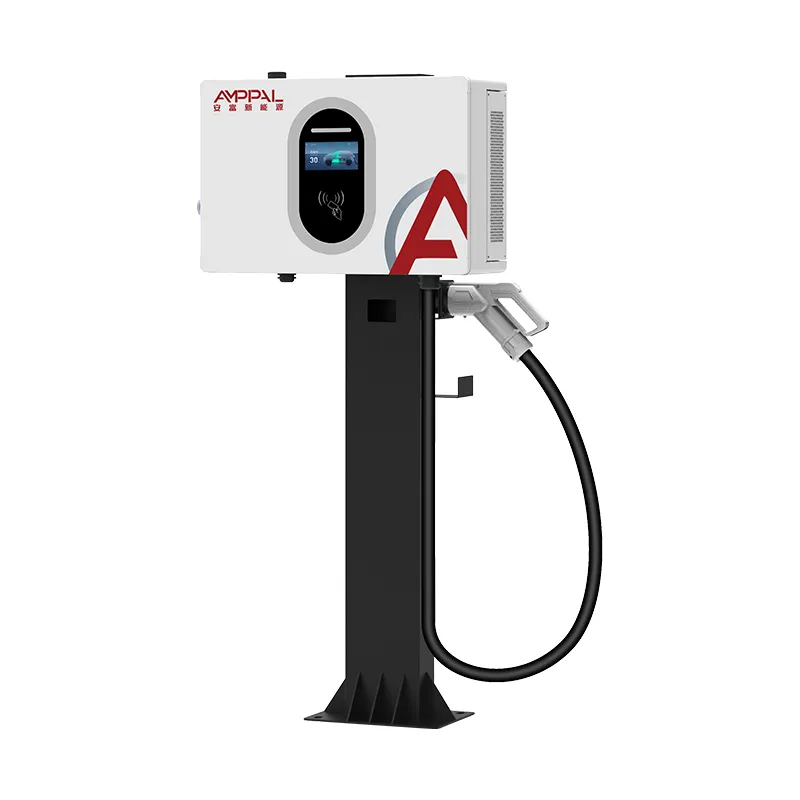

P: Em vez disso, pode ser montado em poste?

R: Sim, com nosso kit de montagem em poste, desde que o poste seja classificado para a carga. Especifique na hora do pedido.

P: Suporta armas duplas?

R: Não. É de arma única. Para carregamento simultâneo de vários veículos, consulte nossos gabinetes de energia do tipo split.

P: Qual é o nível de ruído em um edifício residencial?

R: Os ventiladores são controlados por velocidade e silenciosos em carga parcial. Sob carga total sustentada em um espaço confinado, espere um ruído comparável ao de um condensador de ar condicionado externo.
