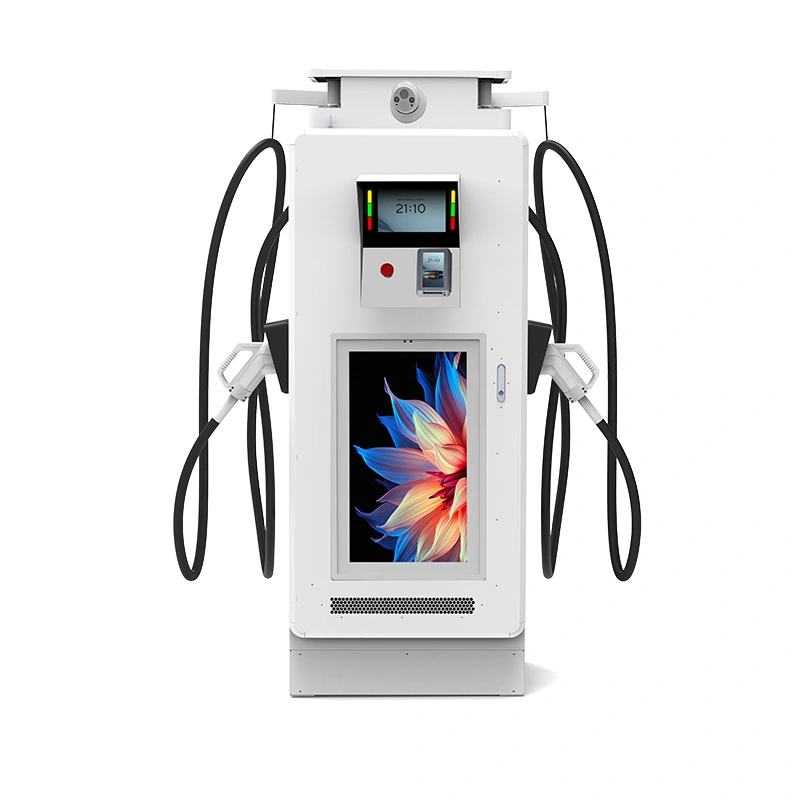

Carregador rápido DC comercial de 160kW com display digital para serviços rodoviários

A identidade noturna da sua estação começa com um painel de 32 polegadas

Passe por um centro de carregamento às 21h. e a estação que chama sua atenção é aquela com tela iluminada, não aquela com gabinete escuro. Essa é a lógica por trás do AF-DC-160-YBM-4-H, um carregador DC comercial de 160 kW com um display 1920×1080 de 32 polegadas embutido no painel frontal. O painel funciona primeiro como um ativo da marca - suas cores, seu logotipo, suas mensagens de serviço visíveis na rua - e também é um carregador rápido por baixo: saída de 160 kW, CCS1, IP54 e 95% de eficiência máxima.

Para um operador de rede, a tela transforma cada carregador em um outdoor que também vende energia. Para o proprietário de um único local, a estação pode ser encontrada à noite, quando a maioria dos concorrentes simplesmente desaparece na escuridão.

De qualquer forma, a exibição não altera a forma como a máquina carrega: a mesma saída CC de 160 kW, o mesmo comportamento do conector e os mesmos relatórios OCPP do nosso modelo de gabinete simples.

O que um display gerenciado e brilhante faz por uma marca de carregamento

Visibilidade noturna: um painel iluminado de 32 polegadas é legível a 50 metros de distância em um pátio escuro, o que encurta a decisão do motorista de parar.

Uma identidade visual em todos os sites: o mesmo modelo, as mesmas cores, a mesma posição do logotipo em todas as unidades da sua rede.

Tela como orientação: mostra o status da parada ao vivo, o tipo de conector e dicas de fila em vez de fixar um sinal estático.

Comunicação de falha: quando uma arma está fora de serviço, o painel avisa o motorista antes que ele saia do carro.

Antirreflexo e brilho automático: a tela permanece legível sob o sol do meio-dia e escurece à noite para que nunca ofusque o tráfego que se aproxima.

Painel classificado para frio: a tela continua funcionando a -25°C, onde os monitores de consumo congelam e escurecem.

Especificações Técnicas

Especificação de fábrica do AF-DC-160-Y-B-M-4-H exatamente como enviado.

Locais onde 160 kW e uma tela grande se reforçam

Estações do corredor rodoviário: o painel iluminado funciona como um farol que afasta o tráfego da rodovia após o anoitecer.

Conversões em postos de gasolina: uma marca de combustível mantém sua identidade visual ao mesmo tempo em que agrega carga rápida na praça de abastecimento.

Shopping centers e centros urbanos: a tela anuncia os eventos do próprio shopping para motoristas estacionados por 20 a 30 minutos.

Estacionamento em hotéis e aeroportos: receba os hóspedes com a marca do estabelecimento, instruções de check-in e tarifas.

Redes de revendedores: um modelo de exibição veicula a campanha da marca em todas as cidades em que o grupo opera.

Do brilho automático aos banners de falha: como a tela se comporta

Um sensor de luz no painel frontal lê o brilho ambiente e aumenta ou diminui a luz de fundo continuamente. Sob luz solar direta, o painel sobe até a potência máxima; depois do anoitecer, ele desce em etapas, para que permaneça legível sem brilhar como um farol.

O controlador de tela executa um sistema independente do controlador do carregador. Ele extrai conteúdo da nuvem – imagens, clipes ou feeds de modelos – enquanto o carregador publica eventos de status pelo barramento interno. Se o painel for reiniciado, o carregamento continuará intacto.

Os modelos de marca são gerenciados centralmente: altere uma campanha uma vez e cada unidade da frota obterá a nova versão na próxima janela de sincronização. A implantação em uma rede de 40 unidades leva um dia, não um mês. As unidades off-line simplesmente mantêm o último modelo válido até que a conexão retorne.

Verificações de certificação e confiabilidade para um monitor que funciona 24 horas por dia, 7 dias por semana

A aprovação de tipo CE e TUV inclui o subsistema de exibição, não apenas a eletrônica de potência.

Os relatórios de testes elétricos UL e CB estão disponíveis para o arquivo de documentação de exportação.

O design do painel passa por um teste liga-desliga e de ciclo térmico de 1.000 horas antes do modelo ser lançado, cobrindo o pior ciclo de trabalho real que um posto de abastecimento pode oferecer.

Teste de névoa salina de 96 horas no gabinete e nas vedações da moldura da tela.

A vida útil da luz de fundo é avaliada para operação diária contínua e um kit de painel sobressalente é oferecido com pedidos de frota.

O estágio de energia ainda obtém seu próprio burn-in de carga total de 48 horas com registros vinculados em série.

Construindo o gabinete de 160kW atrás do painel da marca

Passo 1. Os armários começam como bobinas de aço cortadas em linhas laser CNC e soldadas nos braços do robô FANUC.

Passo 2. Os painéis são formados em dobradeiras TRUMPF e revestidos a pó internamente.

Etapa 3. O subconjunto da tela – painel, driver de luz de fundo e sensor de luz – é construído e calibrado em uma bancada dedicada.

Etapa 4. A distribuição CA e a proteção contra surtos são conectadas à linha CA.

Etapa 5. Módulos retificadores de alta densidade para 160 kW são montados na linha CC.

Etapa 6. O teste de carga executa o gabinete a 160kW completos com leituras térmicas registradas por unidade.

Etapa 7. Ciclos de gravação de 48 horas carregam sessões e exibem campanhas juntas.

Etapa 8. Inspeção visual final, encadernação em série e embalagem; um milhão de unidades cumulativas enviadas até 2024.

Quando comprar o modelo de display de 160 kW – e quando não comprar

Escolha-o quando seu posto for uma declaração de marca: um centro de corredor, um local de combustível convertido ou um carro-chefe no centro da cidade. Você obtém 160 kW de rendimento real e uma tela que mantém o site visível após o anoitecer, quando a maioria das estações concorrentes parecem caixas cinzas.

Escolha a versão simples se seu objetivo for o custo mínimo por arma e ninguém gerenciar a aparência do site. A tela só ganha seu preço quando há alguém que possui o conteúdo e os padrões da marca por trás dela.

Verifique o serviço antes de se comprometer: 160 kW precisa de um alimentador que possa realmente alimentá-lo. A entrada é AC480V±10%, portanto, confirme primeiro a classificação do transformador e do disjuntor - enviamos uma lista de verificação de dados do local com cada cotação. Se o local não puder fornecer energia, nenhuma quantidade de brilho da tela tornará a estação viável.

Por que as cadeias são padronizadas nas unidades de exibição AMPPAL

Um mecanismo de modelo: cores de marca, fontes e regras de logotipo aplicadas de forma consistente em todas as unidades implantadas, em todos os países em que você opera.

Entrega de 15 a 20 dias úteis após a aprovação do desenho, com MOQ de um contêiner e condições de pagamento que orientaremos você na fase de cotação.

OEM/ODM com painel personalizado, tela de inicialização e opções de conector; CCS1 é padrão, outros sob consulta.

Certificação CE, TUV, UL e CB, com cópias de relatórios incluídas na cotação.

Suporte de uma equipe que opera mais de 200 estações próprias, portanto os problemas de campo são familiares, não teóricos.

Envio e instalação do expositor no exterior

O gabinete de 1800 × 750 × 690 mm é enviado na vertical em uma caixa de madeira com estrutura de aço. O display ganha capa de espuma e tampa de compensado; o conector e o cabo ficam em uma caixa acolchoada separada dentro da mesma caixa. A caixa é dimensionada para que a unidade nunca fique deitada de costas, o que protege o painel e o barramento de alimentação interno.

Cada caixa possui bolsos para garfos e quatro pontos de levantamento, e a planta da caixa é enviada com o orçamento para que o carregamento do contêiner corresponda exatamente ao seu pedido.

Os termos são FOB Ningbo ou CIF até o destino. Fatura, lista de embalagem, conhecimento de embarque, certificado de origem e relatórios de teste são emitidos dentro de 3 dias úteis após o carregamento.

Pós-venda: o que a cobertura de 2 anos inclui para expositores

A tela, o driver de luz de fundo e o sensor de luz são cobertos pela garantia padrão de 2 anos.

Os kits de painel sobressalentes são mantidos em estoque e as falhas de garantia são enviadas dentro de 5 dias úteis.

O diagnóstico remoto lê o registro do carregador e o registro do controlador de tela de uma interface.

Os modelos de firmware e exibição são atualizados sem necessidade de visita ao local.

Fornecemos uma lista de verificação de inspeção trimestral do painel, sua vedação e comportamento da luz de fundo.

Notas de uso: Mantendo a tela nítida em climas quentes e frios

Errado: montar a unidade de forma que o painel fique voltado para o sol da tarde sem sombra. Direita: oriente a fáscia longe do brilho direto sempre que possível; o brilho automático cuida do resto.

Errado: usar solventes agressivos no painel. Certo: limpe com um pano macio e úmido, pois produtos de limpeza agressivos danificam o revestimento antirreflexo.

Errado: bloquear as entradas laterais do gabinete com uma placa sanduíche. Certo: mantenha um metro de espaço livre ao redor do caminho do fluxo de ar.

Errado: deixar o painel com brilho total a noite toda em uma zona residencial. Certo: defina a programação noturna no portal de conteúdo.

Errado: ignorando um aviso de luz de fundo nos registros. Certo: solicite o kit de painel sobressalente e agende a troca antes que a tela escureça.

Gerentes de marca e operadores de estação na unidade de exibição

Um varejista de combustíveis em Riad, na Arábia Saudita, converteu dois pátios de serviço no final de 2024 e exibe sua própria campanha de fidelidade. O gerente do local diz que o tráfego noturno aumentou visivelmente, mas o painel fica quente ao toque no sol de verão, e eles pediram uma opção de sombra.

Uma operadora de shopping center em Munique, Alemanha, usa uma unidade de 160 kW com o diretório de locatários na tela. Após nove meses, o display tornou-se o componente mais confiável da estação; a reclamação deles é que o editor de modelos não possui algumas opções de layout desejadas. Eles agora executam o diretório como um conjunto de imagens rotativas.

Um grupo de revendedores de automóveis em Santiago, Chile, exibe o filme da marca no painel do lado de fora de seu showroom principal. A tela lida com a umidade costeira sem problemas, embora o líder de TI deseje que o intervalo de sincronização seja configurável por local.

Perguntas frequentes: sinalização digital em carregadores comerciais

P: A tela de 32 polegadas é brilhante o suficiente para uso externo?

R: Sim. O brilho automático se adapta ao sol direto e diminui à noite, e a legibilidade é verificada em nossa área de teste externa em plena luz do sol do meio-dia.

P: A tela funciona a -25°C?

R: Sim. O painel é classificado para a faixa operacional completa de -25°C a +50°C da unidade.

P: Podemos realizar uma campanha em várias estações?

R: Sim. O conteúdo é gerenciado centralmente e sincronizado com cada unidade de acordo com a programação que você definir.

P: A exibição afeta a saída de 160kW?

R: Não. A tela tem sua própria alimentação de energia e nunca compartilha a saída do veículo.

P: O que acontece se a tela falhar?

R: O carregador continua funcionando. O painel é trocado pelo kit sobressalente enquanto a unidade permanece online.

P: A tela pode mostrar o status de carregamento ao vivo?

R: Sim. O carregador publica eventos de status no display através do barramento interno, para que os motoristas vejam informações reais, e não uma animação enlatada.

P: O painel está coberto pela garantia?

R: Sim, 2 anos padrão, incluindo o driver de luz de fundo e o sensor de luz.

P: Vocês oferecem cores personalizadas no painel frontal?

R: Sim, no programa OEM, com seu logotipo aplicado no gabinete e na tela de boot.
