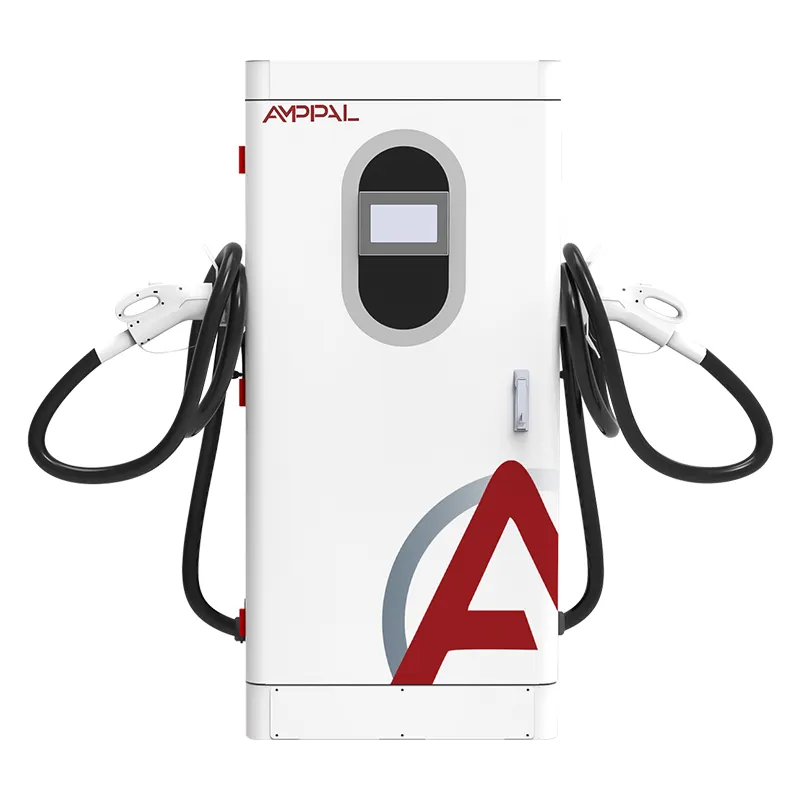

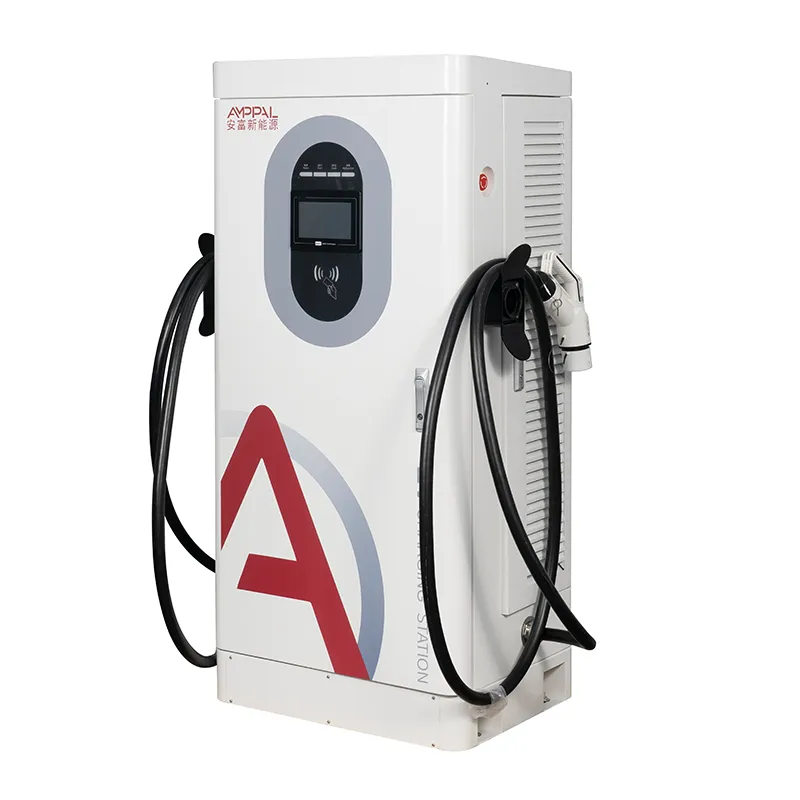

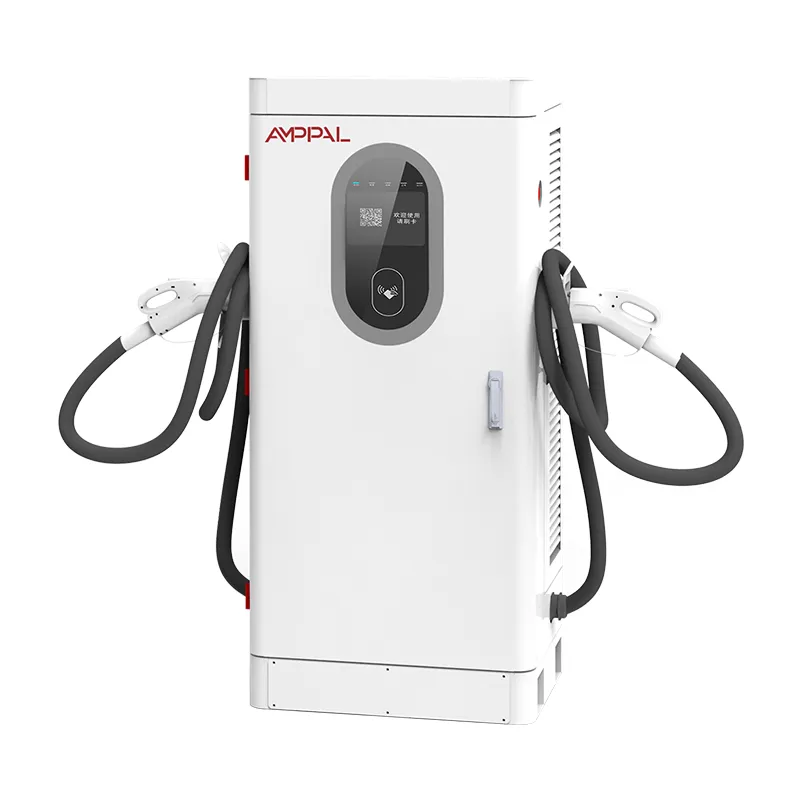

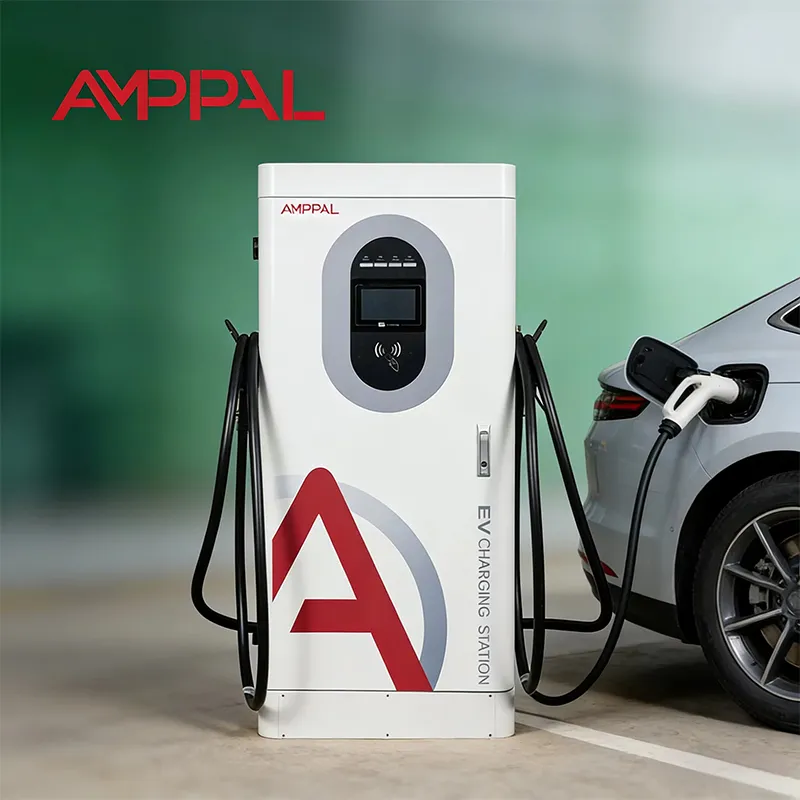

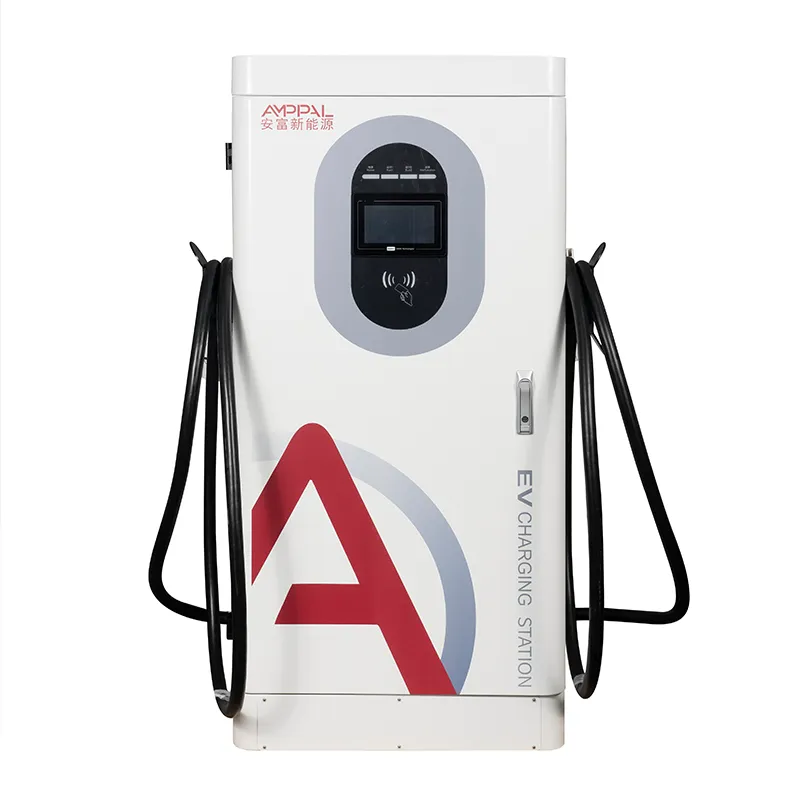

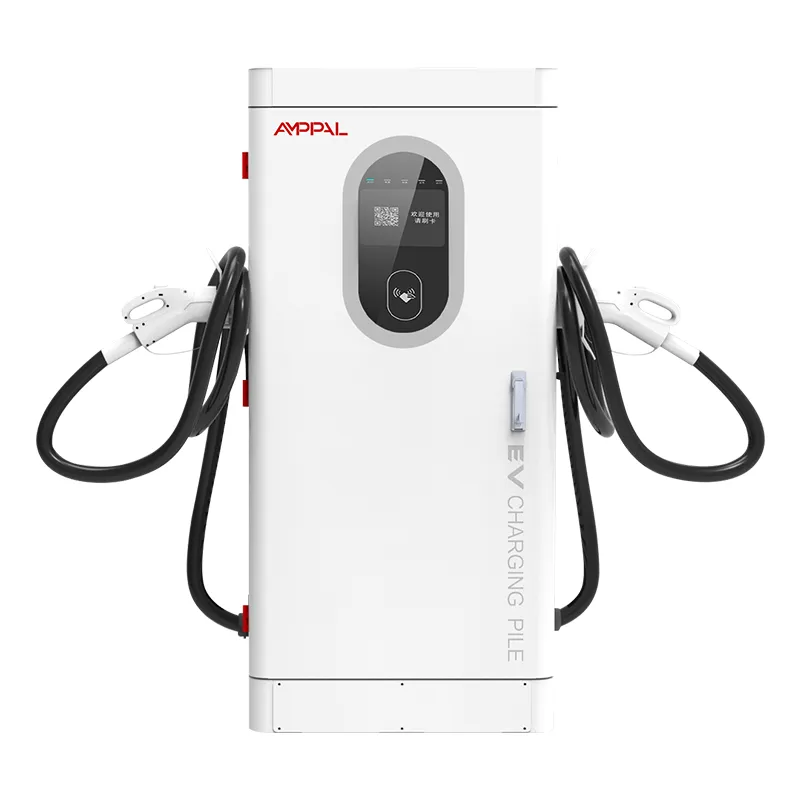

Carregador EV rápido DC integrado para serviço pesado de 180 kW para frotas comerciais

O que é este gabinete de 180 kW e por que a O&M decide seu custo vitalício

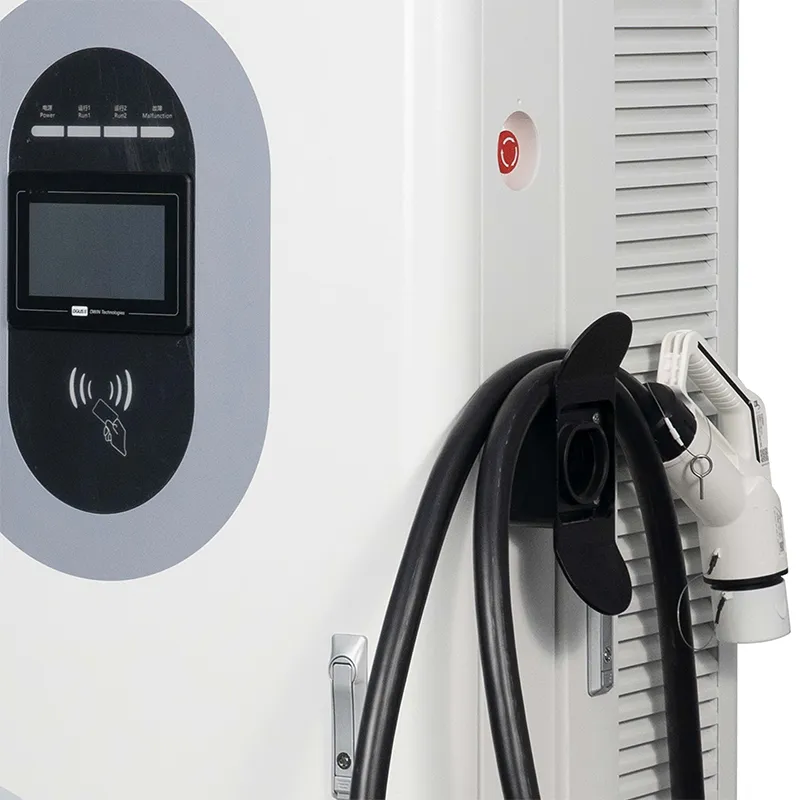

Um carregador rápido de 180 kW DC é geralmente a máquina mais cara em um local pequeno e a menos supervisionada. O AF-DC-180-Y-B-O-4-H é um gabinete integrado de chão: módulos de potência, controlador, tela sensível ao toque de 7 polegadas, leitor RFID, terminal de cartão e duas pistolas de carregamento dentro de um corpo de 1620 × 750 × 560 mm. Aparafuse-o a um bloco, alimente-o com AC380V e ele funcionará sem ninguém olhando.

O preço de compra é talvez um terço do que esta máquina custa em oito anos. O resto são perdas, tempo de inatividade e visitas de serviço, e é por isso que este modelo gasta seu orçamento de engenharia na detecção de falhas e na recuperação remota. Treze funções de segurança, relatórios de alarme OCPP e um modelo de serviço construído em torno do tempo médio de reparo. Os compradores geralmente são operadores de frota e proprietários de locais sem engenheiro na folha de pagamento, portanto a máquina precisa explicar seus próprios problemas.

As 13 funções de segurança e a falha que cada uma detecta

Cada proteção é mapeada para um modo de falha específico, e não fixada como uma caixa de seleção. Na ordem em que uma falha atingiria a máquina:

O monitoramento do isolamento observa o lado CC em busca de um vazamento lento para o terra, a clássica falha de cabo envelhecido. Ele dispara um alarme em um limite definido em vez de esperar por um curto-circuito.

A proteção contra inversão de polaridade bloqueia a saída se uma arma encontrar pinos invertidos, protegendo os componentes eletrônicos do veículo contra uma conexão descuidada.

Os desvios de proteção contra raios induziram picos tanto na entrada CA quanto na saída CC, um problema real em áreas rurais expostas.

Sobretensão CA, subtensão e perda de fase cortam a unidade fora de 380V ±15%, de forma que quedas de energia e aumentos de tensão na rede nunca atinjam os módulos de potência.

Sobrecorrente CC, curto-circuito e sobretensão de saída são três disparos separados, porque uma pistola danificada, um módulo com falha e um veículo com mau comportamento precisam, cada um, de uma reação diferente.

O desligamento por excesso de temperatura, o monitoramento da temperatura da pistola, a detecção de vazamento residual, a parada de emergência e o gabinete trancado completam a camada térmica e de segurança humana.

Especificações Técnicas

Locais onde o gabinete de 180 kW ganha seu sustento

Depósitos noturnos desacompanhados onde uma falha às 2h significa uma frota morta às 6h.

Lotes de varejo e restaurantes que fecham à noite, mas ainda precisam das máquinas para permanecerem online.

Locais rurais ou de corredor onde uma visita de serviço custa um dia inteiro de viagem.

Pequenas frotas comerciais operando vans de entrega em horários diários apertados.

Mercados com redes de suporte locais escassas, onde a resolução remota é a única opção rápida.

Da falha à correção: o fluxo de trabalho do diagnóstico remoto

Quando uma proteção é desarmada, o gabinete grava um registro de falha com carimbo de data/hora, número de série do módulo e valores medidos e, em seguida, envia-o para sua plataforma através do OCPP 1.6j. Você vê o código de erro no painel - alarme de isolamento, temperatura excessiva do conector, queda da rede - antes da chegada do próximo motorista.

Dois em cada três alarmes que vemos em campo são auto-reparáveis ​​ou falsos: um conector empoeirado reporta alta temperatura uma vez, uma queda na rede dispara subtensão por dois segundos. O fluxo de trabalho é, portanto: ler o código, verificar os valores de tensão e temperatura em tempo real no portal e, em seguida, decidir entre a reinicialização remota e uma visita ao local.

Se uma reinicialização remota eliminar o evento, ele permanecerá registrado para registros de garantia e seguro. Caso contrário, o código informa ao técnico qual gaveta abrir; a maioria das correções mecânicas consiste na troca do conector ou na substituição do módulo, ambas possíveis com uma chave inglesa de 13 mm e um módulo sobressalente.

A gravidade do alarme é escalonada na plataforma: os eventos informativos são registrados silenciosamente, enquanto os alarmes de isolamento e o excesso de temperatura da pistola acionam um SMS ou e-mail para o engenheiro de plantão. Dessa forma, um problema do turno da noite recebe uma decisão matinal em vez de uma descoberta à tarde.

Certificações arquivadas e os testes por trás delas

Os certificados CE, CB, TÜV, UL e CCC para este modelo estão disponíveis como cópias mediante solicitação.

As 13 funções de segurança estão em conformidade com EN IEC 61851-1:2019 e 61851-23:2014.

Cada lote executa uma queima de 48 horas a uma temperatura ambiente de 40°C com produção, eficiência e comunicações registradas.

Um gabinete de amostra de cada lote passa pela câmara de névoa salina de 96 horas.

Cada disparo de proteção é testado na fábrica e não apenas documentado.

As verificações de alto potencial (hipot) e de continuidade de aterramento são repetidas nas unidades acabadas e os resultados são anexados ao registro serial.

Dentro da construção: oito etapas da chapa metálica à caixa

Perfuração CNC, dobra e corte a laser do gabinete, depois soldagem e revestimento em pó.

Uma amostra em lote entra na câmara de névoa salina de 96 horas enquanto a produção continua.

Os estágios de entrada CA e os módulos de potência CC são construídos em linhas separadas e nunca misturados.

Inspeção de entrada em módulos SiC, conectores, placas RFID e terminal de cartão.

Fiação com terminais controlados por torque e controle de qualidade visual em cada junta.

Burn-in de 48 horas a 40°C, registrando saída, eficiência e estabilidade de comunicações.

Teste de funcionamento de cada disparo de proteção, incluindo um alarme de isolamento forçado.

Embalagem, paletização e relatório fotográfico pré-embarque com números de série.

Guia de dimensionamento: quando este gabinete de 180 kW não é para você

Se o seu site atende apenas carros de 400 V em sessões de 30 minutos, 180 kW é mais máquina do que o tráfego justifica; uma unidade de 120kW com capex mais baixo limpa a mesma fila. E se você precisar de recargas em menos de 30 minutos para caminhões de 800 V, esta também é a escolha errada – essa carga de trabalho precisa de refrigeração líquida.

O AF-DC-180-Y-B-O-4-H é adequado para locais com um transformador de 160-250 kVA disponível e economia impulsionada pelo tempo de atividade em vez da potência principal. Se a conformidade da rede ou os métodos de pagamento são a sua principal preocupação, os nossos modelos de 80kW e 60kW partilham a mesma plataforma de armário.

Compre a máquina que seu transformador pode realmente alimentar. Uma unidade de 180 kW numa rede fraca que nunca fornece mais de 100 kW é um distintivo, não um negócio.

Por que os operadores fazem pedidos direto da fábrica

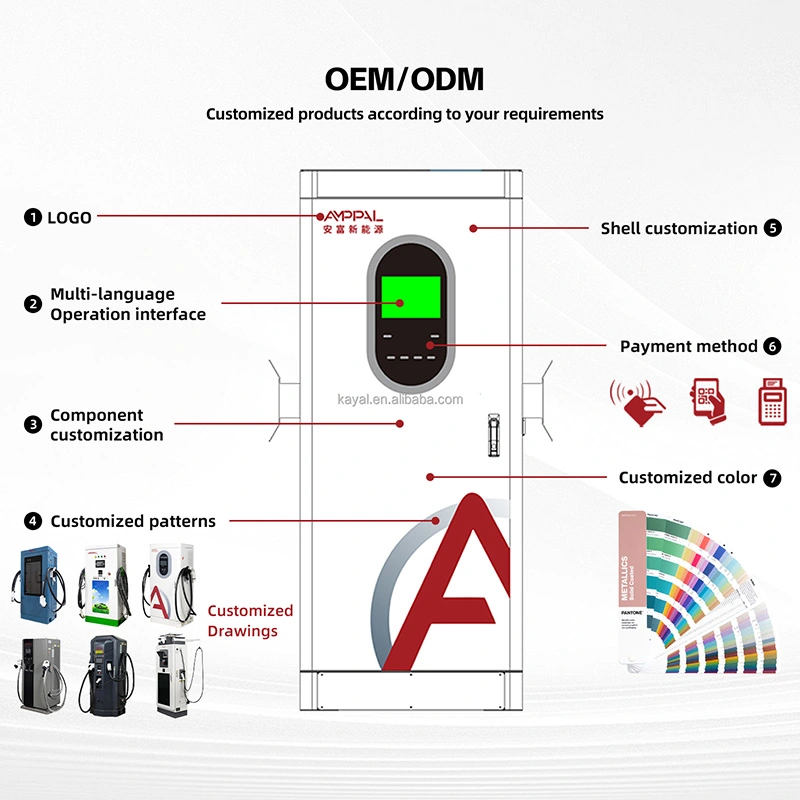

Pedidos experimentais aceitos a partir de 1 unidade para novos mercados; preços de contêineres para mais de 10 unidades.

Os acúmulos de estoque saem em 15 a 20 dias úteis; As variantes OEM adicionam cerca de 7 a 10 dias.

As reivindicações de garantia vão para o fabricante, não por meio de uma rede de revendedores.

O preço do módulo sobressalente é acordado no momento da compra, portanto os custos de reparo são conhecidos antecipadamente.

Suporte remoto em inglês com acesso à sua plataforma OCPP durante o comissionamento.

Documentos de embalagem, carregamento e envio

O gabinete é enviado na vertical em uma caixa de compensado de aproximadamente 1720 × 850 × 660 mm, com blocos de canto de espuma e um saco de umidade. Os olhais de elevação na estrutura permitem que uma empilhadeira ou guindaste mova toda a unidade sem incliná-la.

Os planos de carregamento são calculados a partir das dimensões da caixa por pedido; quatro gabinetes por contêiner de 40 pés é um plano padrão típico, apoiado nos trilhos de amarração.

Packing list de exportação, fatura comercial e certificados acompanham o embarque; cópias originais do certificado são enviadas separadamente.

Pós-venda: MTTR, kits sobressalentes e prazo de 2 anos

A garantia padrão de dois anos cobre módulos de potência, controlador, IHM, conectores e terminal de placa; consumíveis como cabos são cobertos contra defeitos de fabricação.

Peças sobressalentes recomendadas para um local não supervisionado: um módulo de potência e uma placa de controle para cada quatro gabinetes, enviados com o pedido.

Tempos típicos de resolução: reinicialização remota cerca de 15 minutos, troca de conector cerca de 30, substituição do módulo cerca de 45.

Os técnicos podem participar de uma sessão OCPP ao vivo com sua plataforma durante o diagnóstico.

As atualizações de firmware são enviadas pela rede, portanto, as correções chegam sem visita.

Uma verificação preventiva semestral – filtros, nova verificação de torque, desgaste dos conectores – faz parte do plano de manutenção recomendado.

Instalação e Manutenção: Errado vs Certo

Errado: colocar o gabinete no chão. À direita: uma base de concreto de 150 mm, chumbadores e drenagem inclinada para longe da porta.

Errado: enterrar cabos de energia e comunicação soltos. À direita: conduítes separados com corda de tração para substituição posterior.

Errado: ignorar a verificação trimestral do filtro de ar. Certo: limpar ou trocar filtros antes da estação quente, não depois de uma viagem.

Errado: tratar um alarme de isolamento como um aviso suave. À direita: isolando a pistola, registrando a leitura e verificando primeiro a umidade do conector.

Errado: trocar um módulo enquanto o gabinete está energizado. Direita: bloqueio, confirme o LED de espera e deslize o sobressalente.

Três operadoras falam sobre manter unidades de 180 kW on-line

Um operador logístico nos Emirados Árabes Unidos opera quatro unidades em um depósito autônomo no deserto. A poeira era o verdadeiro inimigo: os alarmes de isolamento apareciam duas vezes por mês no verão, e a reinicialização remota tratava da maioria deles antes do turno das 6h. Sua reclamação é honesta - a tela sensível ao toque brilha sob a luz direta do sol, então a HMI é difícil de ler ao meio-dia.

Uma rede de postos de combustível no Cazaquistão recebia alarmes de perda de fase a cada poucas semanas durante o inverno. A rede local caiu brevemente, o gabinete registou-a e a tendência do painel tornou a falha do operador da rede visível no espaço de uma semana. Nenhuma visita ao local foi necessária.

Um shopping center no México tinha alarmes de temperatura dos conectores em dias de 40°C. Limpar os contatos e trocar uma arma gasta resolveu o problema; a arma sobressalente chegou com o pedido original, então o conserto demorou uma hora.

Perguntas frequentes: executando um site autônomo de 180 kW

P: O que acontece quando a unidade desarma às 2h?

R: A falha é registrada e enviada para sua plataforma por meio do OCPP; uma redefinição remota do portal recupera a maioria dos eventos.

P: Como leio um código de falha?

R: No log de eventos da tela de 7 polegadas ou na sua plataforma; cada código é mapeado para uma seção do manual de serviço e os valores ao vivo são exibidos ao lado do código.

P: Qual MTTR devo planejar?

R: Cerca de 15 minutos para reinicializações remotas e 45 minutos para troca de módulo no local.

P: Os alarmes de isolamento sempre precisam de um técnico?

R: Não. Verifique primeiro a umidade e sujeira do conector; mais claro após a limpeza e uma reinicialização. Apenas alarmes persistentes ou repetidos necessitam de visita.

P: Uma pessoa pode substituir um módulo de energia?

R: Sim. O módulo tipo gaveta desliza para fora após desligar; o manual cobre isso em cerca de duas páginas.

P: Quais peças sobressalentes devo guardar?

R: Um módulo de potência e uma placa de controle para cada quatro gabinetes é nossa recomendação usual.

P: A garantia cobre danos causados ​​por raios?

R: Os eventos de surto são inspecionados caso a caso; os pára-raios substituíveis são peças de campo padrão.

P: O 180kW pode continuar carregando sem internet?

R: Sim. A cobrança continua off-line e as transações são armazenadas e enviadas quando o link retorna.
