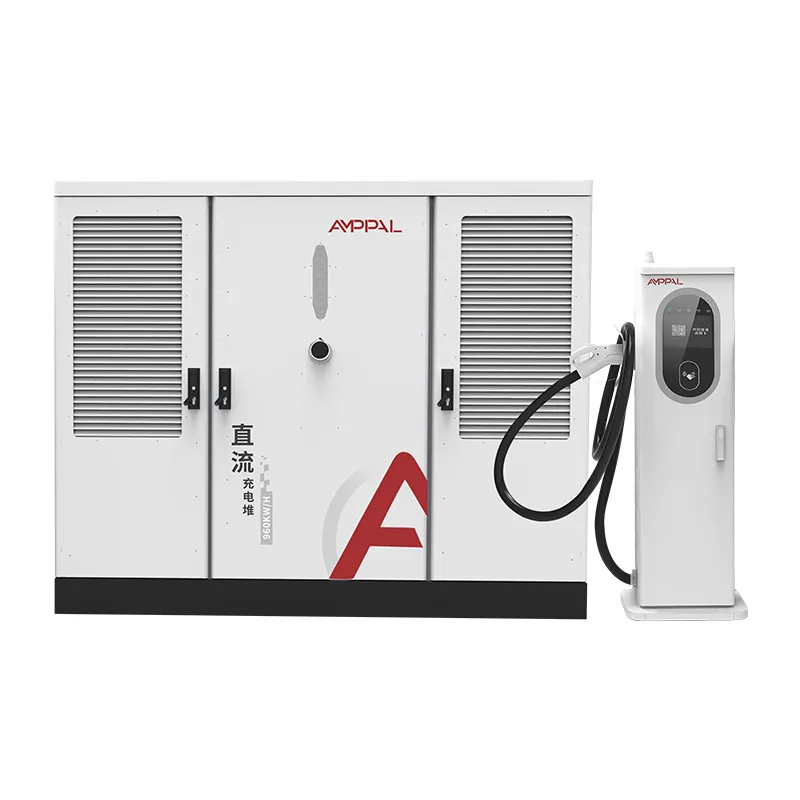

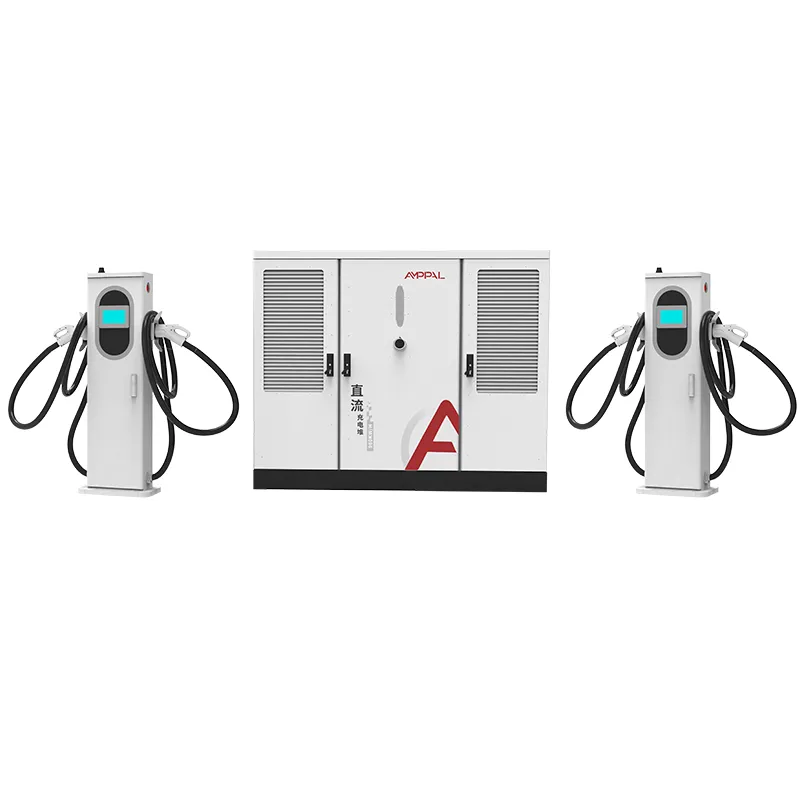

Sistema de carregamento ultrarrápido de veículos elétricos com refrigeração líquida de 600 kW para frotas de serviço pesado

O que é o AF-DC-600 e o que ele sinaliza

O AF-DC-600 é uma pilha de carregamento com refrigeração líquida de 600 kW construída para acompanhar o rumo que a indústria está caminhando, e não apenas onde está hoje. Seus terminais 600A refrigerados a líquido seguem a geometria do conector que a própria AMPPAL propôs em abril de 2025 na Feira de Cantão, proposta que chamou a atenção de especialistas da Comissão Eletrotécnica Internacional (IEC).

Um padrão é mais importante em 600kW do que em 60kW. Qualquer fabricante pode construir um grande módulo de potência; a verdadeira questão é se o plugue na mão de um motorista hoje ainda caberá na estação que seu sucessor construirá em 2030. A AMPPAL optou por colocar seu peso de engenharia exatamente nessa questão da interface.

Essa pilha é o resultado concreto: um conjunto de potência de 600 kW, canhões de líquido de 600 A, telemetria OCPP 1.6/2.0 e uma interface projetada para sobreviver a uma década de evolução de conectores.

A proposta cobre a camada física que a maioria dos fornecedores ignora: os acessórios de refrigeração e o layout de contato que decidem se uma arma do fabricante A combina com uma estação do fabricante B. Sem essa camada, cada implantação de 600A corre o risco de se tornar uma ilha que somente sua própria marca pode servir.

Por que a engenharia liderada por padrões é importante em 600 kW

Longevidade da interface: o conector refrigerado a líquido segue a proposta do padrão AMPPAL, portanto o hardware adquirido agora permanece compatível à medida que o padrão amadurece.

Saída sustentada de 600A de cada terminal, com o circuito de refrigeração selado segurando o cabo e a pistola abaixo de 45°C.

600kW de capacidade de pool atendem quatro sessões de classe de 150kW ou uma carga de caminhão com corrente total; o agendador equilibra ambos.

94,5% de eficiência máxima e proteção IP54 no mesmo gabinete classe S2 do modelo de 480 kW, simplificando peças sobressalentes e treinamento.

Cobertura total de protocolo em cada terminal — CCS1, CCS2, GB/T, CHAdeMO, NACS — para que uma pilha cubra um mercado misto.

OCPP 1.6/2.0 com diagnóstico remoto, simplificado porque o modelo de dados já é interoperável.

Menor risco de retrofit: quando o padrão for finalizado, as estações construídas de acordo com a proposta precisarão de atualizações de firmware, e não de novas armas ou retrabalho de pads.

Especificações Técnicas

Quem precisa de 600kW hoje (e quem está adiantado)

Estações de corredor para serviços pesados ​​onde caminhões e ônibus de 800 V chegam em intervalos imprevisíveis.

Hubs regionais que devem atender quatro carros com potência média de 150kW sem adição de um segundo transformador.

Depósitos para caminhões elétricos de longa distância fazendo cobranças de 40 a 90 minutos na hora do almoço.

Pátios portuários e logísticos padronizando conectores líquidos 600A para sua frota.

Pilotos de corredores nacionais em países que adotam a interface de refrigeração líquida alinhada pela IEC.

Como a pilha e o padrão funcionam juntos

O AF-DC-600 executa a mesma arquitetura do restante da família S2: entrada AC380V±15%, um conjunto de módulos de potência de 600kW em um barramento CC e terminais de refrigeração líquida de 600A com circuitos de refrigeração selados. O escalonador concede a cada terminal a corrente solicitada até o limite do pool.

O trabalho de interface é importante no conector, onde a proposta padrão define o layout dos contatos, a geometria do encaixe do refrigerante e a sequência de handshake entre a arma e o veículo. Essa é a parte que permite que um caminhão 2026 se conecte a uma estação 2031 e ainda assim negocie de forma limpa. Cada terminal é enviado com a revisão de handshake atual e o firmware da arma é atualizado através do OCPP como o resto da pilha.

A telemetria utiliza o mesmo canal OCPP que o controle de energia, de modo que o back-end vê a temperatura do líquido refrigerante, os ciclos do conector e a integridade do módulo por terminal – os dados que o grupo de trabalho IEC está usando para refinar o padrão.

Além dos Certificados: a Proposta Padrão AMPPAL

O AF-DC-600 é fornecido com o conjunto completo de certificados CE/TUV/CB/CCC/UL, e o conector de líquido é certificado separadamente sob a interface proposta.

Cada gabinete passa por um teste de resistência de isolamento a 1000 VCC, além de uma verificação de continuidade de aterramento.

O equilíbrio do módulo em todo o pool de 600 kW é validado em um teste de carga total de dois dias no banco de carga de fábrica.

A resistência do canhão segue um teste de amostragem de 20.000 ciclos dimensionado de acordo com as previsões de serviço no corredor.

A proteção de entrada IP54 (IEC 60529) e a imunidade a surtos (IEC 61000-4-5) são confirmadas para cada lote.

Os relatórios de teste em lote são enviados com a unidade, incluindo o registro do conector da queima.

Oito passos atrás do AF-DC-600

A chapa de aço para o invólucro classe S2 é cortada em lasers TRUMPF e depois moldada em CNC.

O gabinete recebe acabamento externo com revestimento em pó.

Conjuntos de módulos correspondentes saem da linha de montagem DC dedicada.

As pistolas de líquido 600A são montadas na bancada limpa e o refrigerante é selado nessa estação.

Barramentos e chicotes são controlados por torque; o circuito de refrigeração é testado quanto à pressão.

Os robôs FANUC tratam da colocação dos módulos.

A unidade é carregada com firmware e o perfil OCPP é definido para seu back-end.

Somente após a queima de dois dias e a verificação de 14 pontos é que o gabinete é embalado.

Adotador inicial ou seguidor rápido: quem é você?

Compre o AF-DC-600 se você estiver construindo há uma década: corredores, frotas de caminhões ou uma rede nacional que será padronizada em interfaces líquidas 600A. O hardware de padrão inicial não precisará de modernização quando a recomendação da IEC se firmar, e as redes de corredores que se comprometerem antecipadamente também garantirão o fornecimento de conectores antes que a demanda principal chegue.

Ignore-o quando suas sessões forem principalmente da classe 250A: o conjunto de 600kW e as armas 600A custam mais do que o trabalho precisa, e uma pilha de 240kW ou 360kW gera a mesma receita. Ignore-o também quando a conexão à rede não puder sustentar 600 kW, porque a pilha ficaria ociosa abaixo de sua classificação.

Se você é do tipo seguidor rápido, esperar pelos documentos IEC finalizados é defensável - mas o AF-DC-600 já vem com a geometria proposta pela AMPPAL, então a espera compra principalmente papel, não mudanças de hardware.

Escolhendo um Fornecedor com Voz no Padrão

AMPPAL apresentou a proposta de interface de refrigeração líquida na Feira de Cantão em abril de 2025 e é um contribuidor essencial para a conversa sobre padrões globais de refrigeração líquida.

O projeto de hidrogênio verde da NEOM na Arábia Saudita utilizou 500 unidades refrigeradas a líquido desta mesma linha de produção.

Os estoques saem da fábrica em 15 a 20 dias úteis e o pedido mínimo é de uma pilha.

Mais de 200 estações na rede própria da AMPPAL fornecem à equipe de engenharia dados de campo sobre desgaste de conectores.

Preços EXW, FOB Ningbo ou CIF com um engenheiro nomeado que permanece durante o comissionamento.

Remessa classe S2: caixas, parafusos e documentos

O gabinete AF-DC-600 de 1850 x 1850 x 1000 mm é enviado em uma caixa de compensado reforçado, com cada terminal de líquido de 600 A em uma caixa selada com líquido refrigerante e forrada de espuma.

Uma pilha com dois terminais de carga por contêiner de 40 pés; a caixa é aparafusada aos trilhos do piso e o peso bruto é de 1.400 a 1.600 kg por conjunto.

O pacote de exportação traz fatura comercial, lista de embalagem, B/L, certificado de origem e relatórios de teste por lote, nos termos EXW, FOB Ningbo ou CIF; o frete marítimo de Ningbo a Roterdã dura de 32 a 38 dias, e o frete aéreo é uma opção para unidades individuais urgentes.

Cobertura de dois anos construída em torno de equipamentos 600A

A garantia é de 2 anos para o gabinete, terminais, módulos e circuito de refrigeração, com revalidação da geometria da interface em relação ao padrão em evolução incluída.

Kits de recarga de líquido refrigerante e pistolas de líquido sobressalentes são enviados dentro de 3 a 5 dias úteis.

Verificações remotas trimestrais monitoram tendências de temperatura do líquido refrigerante e contagens de ciclos do conector.

Uma folha de inspeção de seis meses — nível do líquido refrigerante, braçadeiras, desgaste da pistola — é fornecida em cinco idiomas.

Uma linha WhatsApp dedicada conecta você ao engenheiro de pós-venda, com seus números de série arquivados.

Operando pilhas de alta corrente: errado versus certo

Errado: Supondo que qualquer conector 600A de outra marca seja compatível com a pistola AF-DC-600. Direita: Use o conector AMPPAL correspondente; o aperto de mão e a conexão do refrigerante seguem o padrão proposto, não um atalho proprietário.

Errado: Executando a pilha com 600 kW completos em uma alimentação de rede com classificação 400A. Direita: Defina o limite de entrada na HMI para corresponder à conexão; o agendador respeita isso.

Errado: Tratar a pistola de líquido como uma pistola de ar comprimido e enrolá-la bem. Certo: Pendure-o no gancho da doca; bobinas apertadas dobram a mangueira do líquido refrigerante.

Errado: ignorando o registro do ciclo do conector. À direita: Revise a contagem de ciclos por terminal trimestralmente; ele prevê a substituição da arma com precisão de cerca de 10%.

Errado: Atualizando o firmware sem verificar a versão do OCPP no local. Certo: combine primeiro o perfil de back-end; a pilha suporta 1.6 e 2.0, mas eles mudam na configuração.

Vozes das primeiras implantações de 600 kW

Um operador rodoviário turco instalou um AF-DC-600 em setembro de 2025 num corredor experimental. Seu gerente de engenharia disse que o conector alinhado à IEC foi o fator decisivo, porque um teste anterior de 350 kW havia usado um plugue proprietário que os encalhou. A reclamação: o comissionamento demorou uma semana a mais do que o S2 de 480kW porque o operador da rede queria estudos extras de proteção. Eles agora estão planejando uma segunda unidade na direção oposta.

Um depósito norueguês que carrega caminhões elétricos usa a pilha para carregar três caminhões na hora do almoço. O equilíbrio do programador de quatro pistas funcionou conforme especificado e os caminhões passaram de 20% para 80% do estado de carga em cerca de 40 minutos cada; o gerente do local observou que o circuito de refrigeração selado precisava de uma verificação de nível em seis meses, e não dos reabastecimentos semanais de água que eles esperavam.

Um desenvolvedor de corredores do Cazaquistão comprou duas unidades logo após a reunião da Feira de Cantão, onde a AMPPAL apresentou a proposta. O CEO deles disse que comprar de um colaborador de padrões parecia mais seguro do que comprar de um seguidor, e eles encomendaram uma terceira unidade antes do envio da primeira.

Perguntas frequentes sobre padrões: oito respostas diretas

P: O que exatamente a AMPPAL propôs na Feira de Cantão?

A: Um padrão de interface de carregamento refrigerado a líquido que cobre a geometria do conector, as conexões do refrigerante e o protocolo de handshake; Especialistas da IEC demonstraram interesse na proposta.

P: O AF-DC-600 funciona com os carros atuais?

R: Sim, todos os terminais suportam CCS1, CCS2, GB/T, CHAdeMO e NACS, portanto a frota atual cobra normalmente.

P: O que muda quando o padrão IEC for finalizado?

R: Prováveis ​​atualizações de firmware e teste; a geometria de hardware proposta pela AMPPAL já está no produto, portanto o conector físico não muda.

P: Uma pilha pode servir quatro carros ao mesmo tempo?

R: Sim, o pool de 600 kW é dividido em até 8 terminais, com prioridade para as pistas de líquido de 600 A.

P: O que a instalação precisa da rede?

A: AC380V±15% trifásico; a saída total consome cerca de 910A por fase, portanto, a maioria dos locais planeja um transformador.

P: O refrigerante é seguro em caso de colisão?

R: O fluido é dielétrico e não tóxico nos volumes utilizados, e o circuito é vedado e testado sob pressão.

P: Com que rapidez podemos receber a entrega?

R: Cerca de três a quatro semanas (15 a 20 dias úteis) após o depósito chegar para formação de estoque.

P: A garantia cobre futuras atualizações padrão?

R: As atualizações de firmware são gratuitas por 2 anos e a geometria do hardware já corresponde ao padrão proposto.
